入耳式有线耳机外观结构三维设计

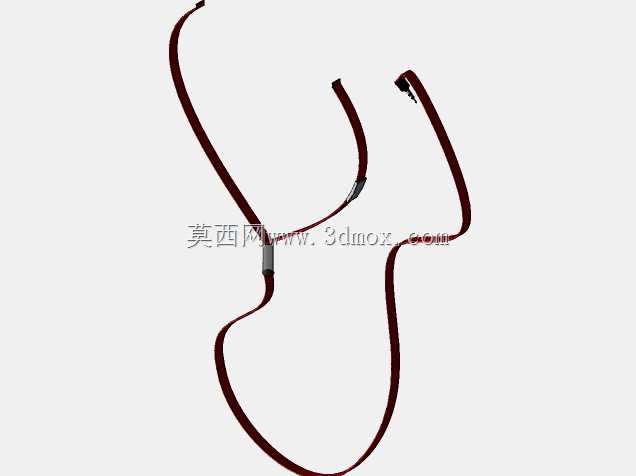

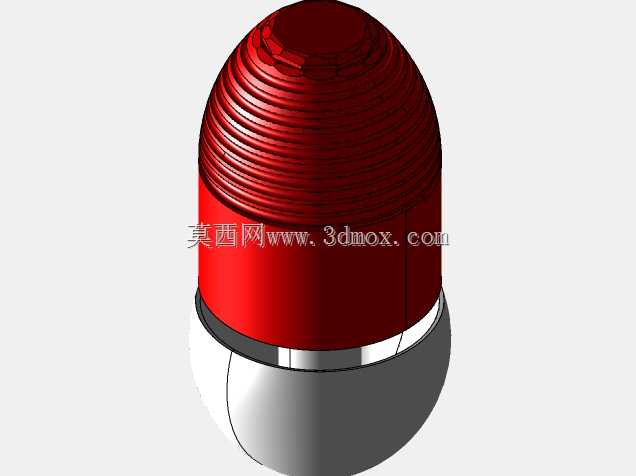

　　这款入耳式耳机的结构设计，首先围绕日常佩戴的耳道贴合度展开，腔体前半段采用类半球形的圆滑曲面，能够自然贴合耳甲腔内部轮廓，避免长时间佩戴产生的局部压痛点，出音嘴位置做了收窄处理，可适配常规尺寸的硅胶耳塞套，保证佩戴时的密闭性，减少低频漏音问题。腔体后半段的螺纹状纹理并非单纯装饰，一方面可以增加手指插拔耳机时的摩擦力，避免手滑掉落，另一方面纹理的凹凸结构能够在注塑成型时提升壳体的结构强度，减少薄壁壳体受挤压产生的形变概率。耳机柄的长度控制在12mm左右，宽度仅4mm，既能够容纳内部的导线走线空间，又不会因为柄部过长导致佩戴时与耳廓产生干涉，柄部末端做了斜切处理，方便导线从柄部自然引出，避免导线根部反复弯折造成的线芯断裂问题。

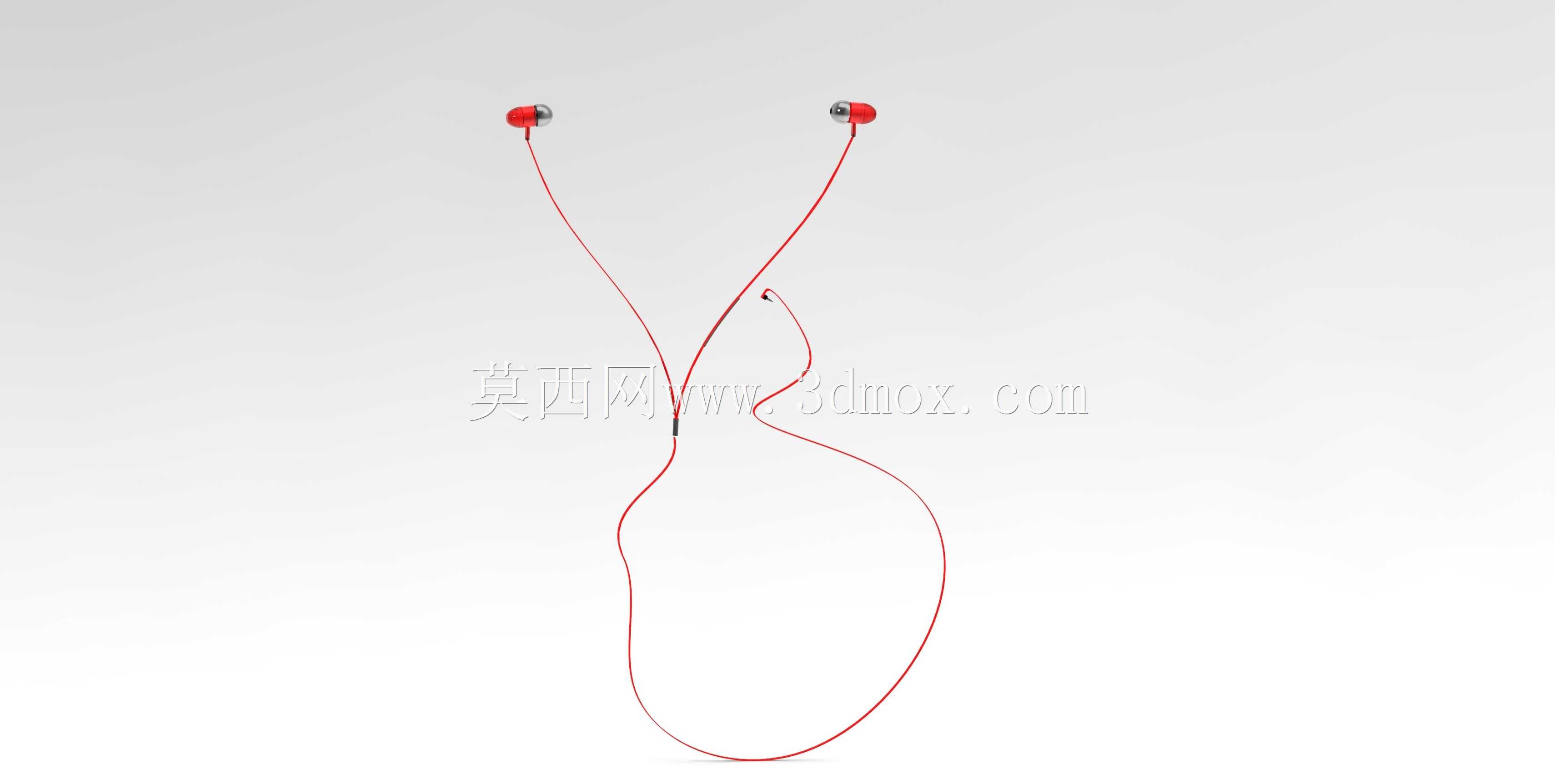

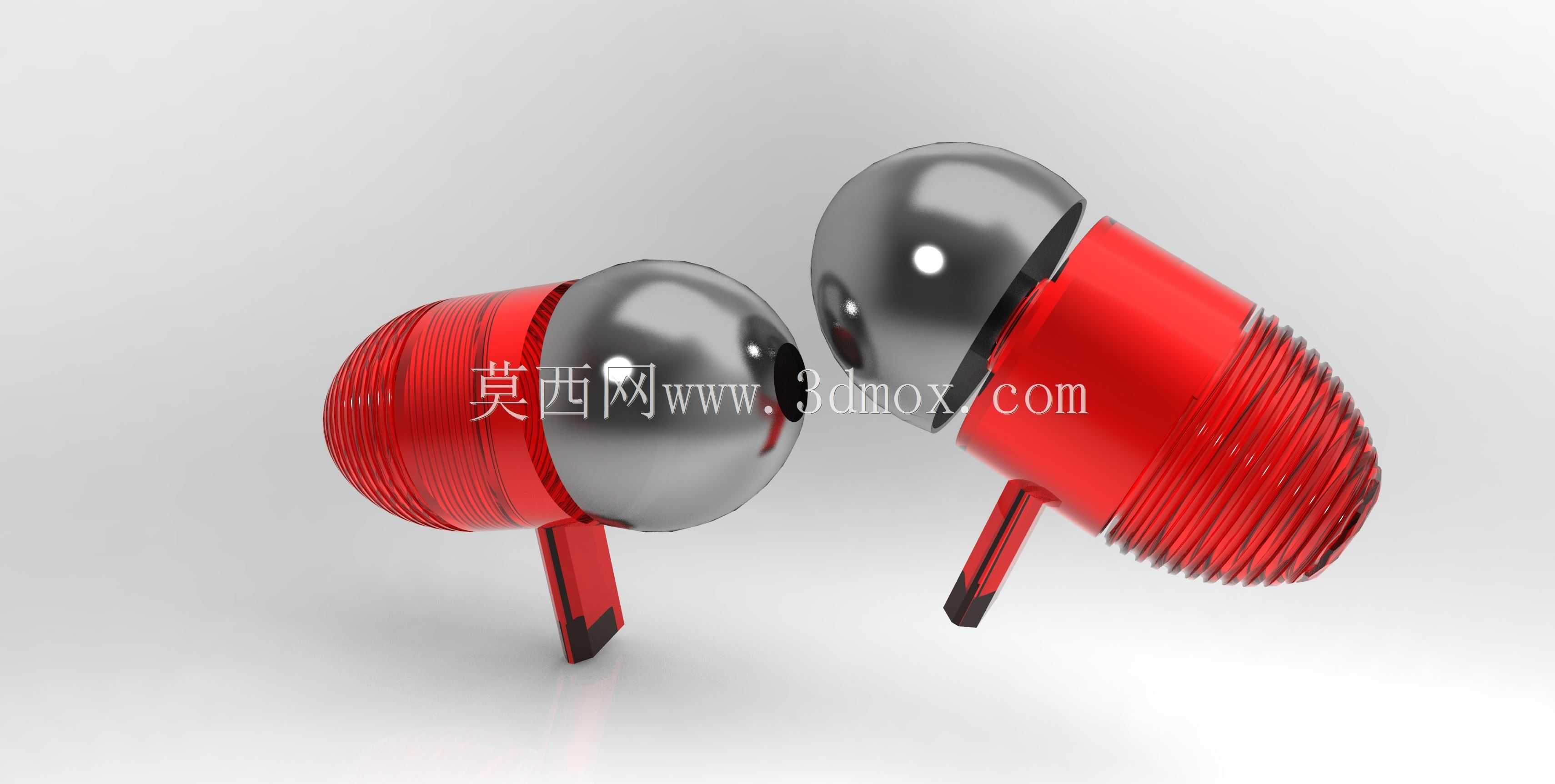

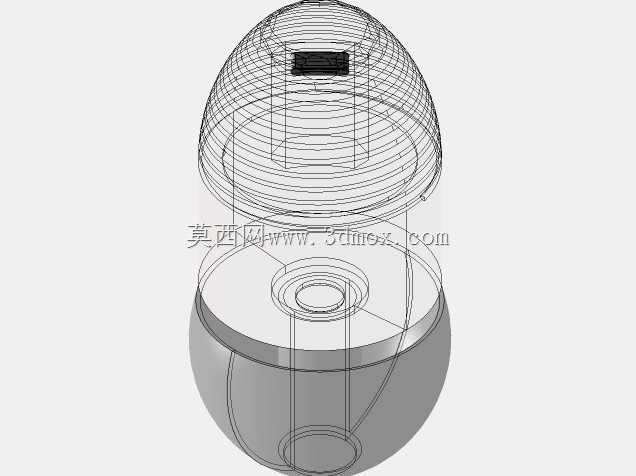

　　从功能实现角度看，耳机内部腔体预留了10mm动圈单元的安装位，单元固定台阶的尺寸公差控制在0.05mm以内，保证单元安装后不会出现松动移位，腔体内部的走线槽深度为0.8mm，可容纳直径0.6mm的漆包线，避免组装时导线被壳体挤压造成短路。前后腔体的配合采用卡扣加超声波焊接的结构，配合面预留0.15mm的焊接溢胶槽，既能够保证焊接后的壳体密封性，又不会让多余的焊料溢到腔体外部影响外观。在实际应用场景中，这款耳机适配日常通勤、运动、办公等多场景使用，壳体表面的红色高光质感处理，搭配金属质感的前腔装饰盖，兼顾外观辨识度与耐用性，装饰盖与前腔的配合采用过盈压合结构，过盈量控制在0.08mm，不需要额外胶水即可固定，提升组装效率。

　　设计过程中充分考虑了量产的工艺可行性，所有壳体的拔模斜度控制在1.5度以上，避免注塑脱模时出现表面拉伤，外观面没有尖锐棱角，所有转角位置都做了R0.3以上的圆角处理，既提升握持触感，又能减少注塑时的应力集中问题。耳机整体重量控制在单只4g以内，佩戴时不会对耳道产生额外的下坠负担，腔体的通气孔位置设计在螺纹纹理的凹槽内部，既能够平衡腔体内部的气压，提升低频听感，又能避免通气孔被异物堵塞。从安装边界来看，耳机的最大外径为13.8mm，长度为23.5mm，能够适配绝大多数成年人的耳道尺寸，导线引出位置的应力释放结构长度为3mm，可承受超过5000次的180度弯折测试，保证日常使用的线材寿命。腔体内部还预留了调音棉的安装空间，厚度为1mm，可根据不同的调音需求更换不同密度的调音棉，调整高频的延展度与低频的量感，不需要修改壳体模具即可实现不同的音质风格调整。
