工业面阵彩色视觉检测相机结构设计

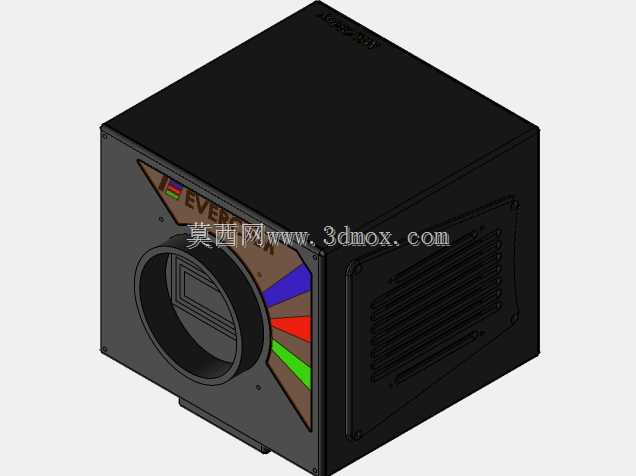

　　这款工业面阵彩色相机的结构设计，完全围绕机器视觉检测场景的实际落地需求展开，在做三维结构拆解时能明显感知到，设计团队对工业现场的安装、运维、成像稳定性需求有非常充分的落地经验。先从安装边界说起，整机采用方正的立方体壳体结构，底部预留了标准的工业相机安装螺孔组，可直接适配市面主流的视觉检测支架、流水线侧装工位、龙门架检测工位的安装接口，安装面的平面度公差控制在0.02mm以内，能避免安装时出现光轴偏移，导致成像面与检测面不平行的问题，壳体的边角做了小尺寸的倒角处理，既不会在密集布线的设备内部剐蹭线缆，也能在紧凑安装空间里减少与周边结构件的干涉。

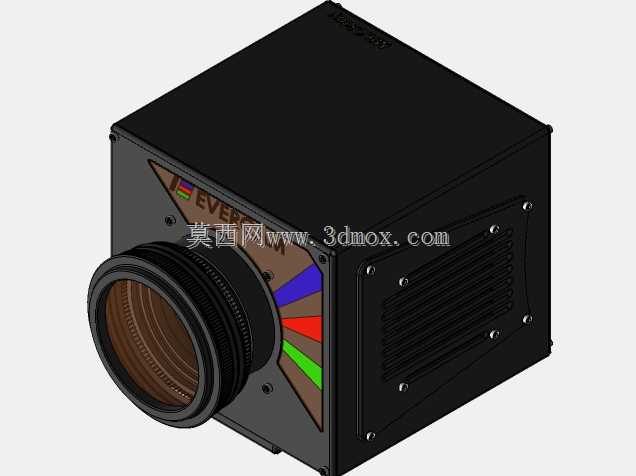

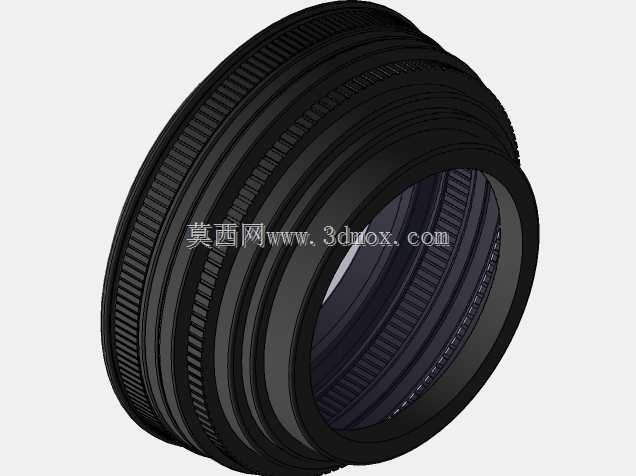

　　从功能特性的结构实现来看，前端的镜头接口采用标准的C口设计，接口端面到成像靶面的法兰距严格控制在行业通用公差范围内，可直接适配不同焦距的定焦、变焦工业镜头，不需要额外增加转接环，减少了光路中的连接间隙，能降低成像虚焦的概率。镜头周边的壳体上预留了四个对称的固定螺孔，可用于加装镜头防护盖、偏振镜固定架或者环形光源的连接支架，不需要在现场额外打孔做改装。壳体侧面的三色状态指示灯采用内嵌式设计，分别对应设备上电、触发抓拍、故障报错三个状态，指示灯的导光柱做了漫散射处理，不会在暗室检测环境里产生多余的杂光干扰成像，同时从设备正面、侧面多个角度都能清晰观察到设备运行状态，不需要凑近设备查看。

　　壳体的散热结构设计也完全贴合工业长时间运行的需求，侧面采用一体化铣削的散热鳍片结构，鳍片的走向顺着设备内部成像电路板的发热元件排布方向，能把图像传感器、图像处理芯片工作时产生的热量快速导出到壳体外部，不需要额外加装散热风扇，既避免了风扇运行带来的振动影响成像清晰度，也杜绝了风扇进灰导致的内部电路积尘问题，适合在多尘的工业生产车间长时间连续运行。壳体的拼接处采用嵌入式的密封胶条设计，拼接缝隙控制在0.1mm以内，能达到基础的防尘防泼溅等级，可适配流水线飞溅切削液、车间浮尘较多的常规工业场景，不需要额外做防护外罩。

　　从设计思路的细节来看，整机的内部结构采用分层式布局，最前端是光学传感器安装座，安装座采用低膨胀系数的合金材料加工，能减少设备长时间运行发热带来的传感器位置偏移，中间层是图像处理电路板，所有接插件都采用带锁扣的工业级连接器，避免设备运行时的振动导致接线松脱，后端是电源与触发信号的接口端，接口全部采用下沉式设计，插上连接线之后，线缆接头不会突出壳体背面，在背靠安装板安装时不会挤压线缆导致接头损坏。设备的整体重量控制在合理区间，搭配常规的工业相机支架就可以稳定固定，不需要额外做加强支撑结构，能降低视觉工位的搭建成本。

　　在实际应用场景中，这类相机可覆盖3C电子零部件外观检测、包装印刷品缺陷检测、五金件尺寸测量、物流分拣条码识别等多个机器视觉场景，结构设计上预留的拓展性，可让现场工程师根据不同的检测需求，灵活更换镜头、搭配不同角度的光源，不需要对相机本体做任何改装。做三维建模时，所有的安装孔位、接口尺寸、外形边界都严格按照实物的装配公差还原，可直接导入视觉工位的整体装配模型中做干涉检查，提前模拟安装布线、镜头调整、设备维护的操作空间，避免现场安装时出现结构冲突，减少工位调试的时间成本。
