三通腔体内部水流流动特性仿真分析

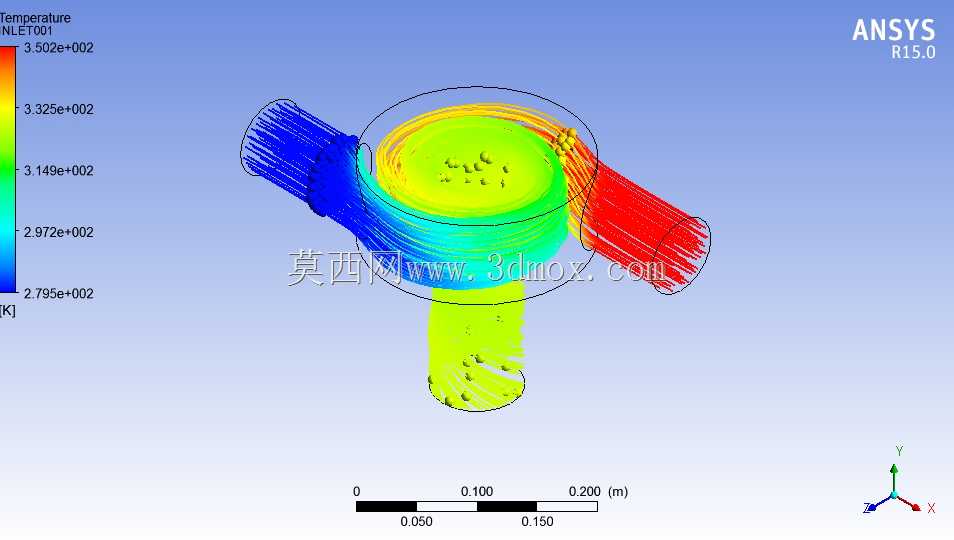

　　在民用供水、工业循环冷却、暖通输配等流体输配场景中，三通类腔体是管路系统里极为常见的导流构件，这类构件的内部流场分布直接决定整个管路的压损水平、湍流噪声以及长期运行的冲蚀风险，很多现场出现的管路振动、局部压降超标、拐角处磨穿漏液问题，追根溯源都能回到三通腔体的流道设计合理性上。做这类构件的流动特性分析，首先要锚定实际安装的边界条件：三个外接端口分别对接不同走向的输送管路，端口的连接尺寸要匹配对应公称通径的管路法兰或快接结构，安装时要预留足够的操作空间，避免和周边管线、支吊架产生干涉，腔体本身的壁厚要满足对应输送压力下的强度要求，同时内壁的过渡圆角设计不能只盯着加工便利性，要充分考虑流体转向时的流线走向。从流场仿真的结果来看，

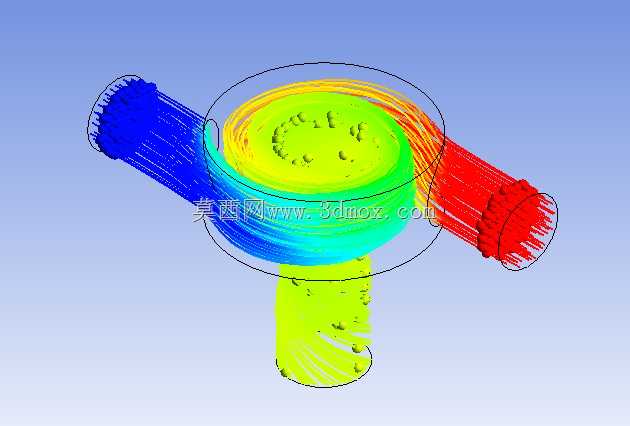

　　不同端口的流体流速通过色彩梯度做了直观区分，蓝色区域对应低流速的入流段，流体以相对平稳的层流状态进入腔体中心区域，随着流道截面突然扩大，流速逐步降低，在环形腔体内形成旋流，这部分的黄绿色区域是流速过渡带，流体在这里完成流向的重新分配，一部分流体顺着垂直向下的端口流出，另一部分则转向另一侧的水平端口，红色的高流速区域出现在另一侧水平出流段，这里因为流体转向后截面收窄，流速快速提升，如果这个位置的流道过渡不够顺滑，很容易出现局部的高速射流，长期冲刷内壁会形成沟槽状的冲蚀磨损。设计这类三通腔体的流道时，不能简单采用等径直交的结构，直交结构会在交汇拐角处形成明显的滞流区，滞流区的存在不仅会提升整体压损，

　　在输送含有杂质的水体时还会造成颗粒物沉积，长期积累会缩小流道有效通径，甚至堵塞管路。合理的设计应该在腔体交汇位置做圆弧过渡，引导流体顺着曲面平滑转向，减少流体和壁面的垂直冲击，同时要根据三个端口的流量分配比例调整各出口的接入角度，比如当两个水平端口的流量占比更高时，可以适当加大垂直端口和腔体的连接圆角，避免垂直入流的流体直接冲击水平流道的底部形成涡流。在实际工程应用中，这类流动分析的结果可以直接指导结构优化，比如通过仿真发现某一侧出口的流速分布不均，就可以调整腔体内部的导流结构，在不增加整体外形尺寸的前提下，让出口截面的流速分布更均匀，降低出口段的湍流脉动，进而减少管路运行时的振动和噪声。另外还要考虑安装边界的适配性，

　　三个端口的端面要保证足够的平面度，对接管路时的密封槽尺寸要符合对应压力等级的密封件要求，腔体外部的加强筋布置不能影响现场的保温施工，尤其是在暖通系统中使用的三通，外部要预留足够的保温层厚度空间，避免保温层包裹后和周边管线产生碰撞。很多工程师在做这类构件设计时，容易只关注静态的结构强度，忽略内部流场的合理性，实际上对于长期输送流体的构件来说，流场带来的动态影响往往是决定使用寿命的关键，比如高速流体在壁面形成的交变压力，会诱发结构的微幅振动，长期运行会导致连接部位的紧固件松动，甚至出现疲劳裂纹。通过流动仿真可以提前预判这些风险点，在设计阶段就调整流道的曲率、各段的截面变化率，让流体在整个腔体内的流速变化更平缓，避免出现突然的加速或者滞流，既可以降低整个管路系统的输送能耗，也能延长构件本身的使用寿命。在不同的应用场景下，这类三通腔体的设计侧重点也有区别，比如在民用供水系统中，更关注流道内是否存在容易积水的死角，避免长期滞留的水体影响水质；在工业循环水系统中，更关注压损和冲蚀问题，因为循环水往往含有少量的杂质颗粒，高速冲蚀的风险更高；在暖通空调的水系统中，还要考虑排气的问题，腔体顶部的结构要避免形成气塞，影响系统的正常循环。
