工业作业平台带隐藏式翻转陷阱结构

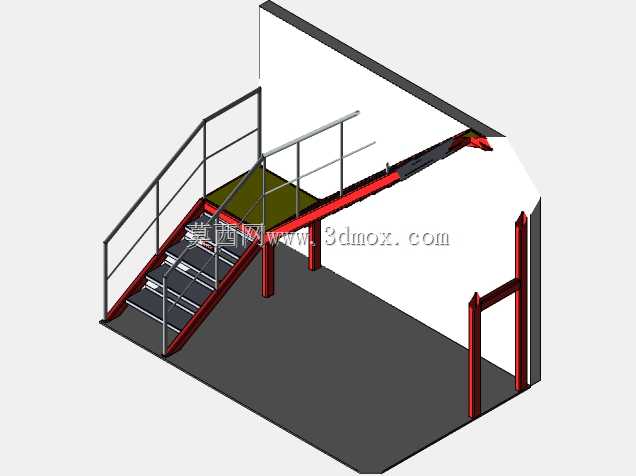

　　这套结构常见于工业厂区内的高位作业接驳场景，多用于仓储分拣区、生产线旁的高位操作工位衔接，或是需要临时管控人员通行权限的高空通道节点，区别于常规固定作业平台，其核心功能是在特定触发条件下让平台局部踏板形成可开合的缺口，既可以在日常状态下作为普通通行平台承载人员与轻型工具的荷载，也能在需要限制通行、完成物料竖向转运或是触发安全联锁时快速形成通道隔断。从结构组成来看，整套装置包含斜向通行楼梯、双侧安全护栏、固定支撑立柱、平台主体框架以及可翻转的陷阱踏板单元，楼梯段采用等步距踏步设计，踏步表面做防滑纹理处理，两侧护栏的横杆间距符合工业防护栏杆的安全间距要求，扶手高度适配成年人站立握持的舒适高度，所有竖向支撑立柱均采用等截面型钢制作，

　　底部与地面基础通过膨胀螺栓固定，保证整体结构的抗侧移稳定性。设计过程中首先要核算整体结构的静载与动载参数，日常通行状态下平台面需满足每平方米不低于200kg的均布荷载要求，楼梯段需同时考虑单人携带工具通行的集中荷载，因此框架主梁采用矩形型钢焊接成型，所有焊接节点处均做加劲肋补强，避免长期荷载作用下出现焊缝疲劳开裂。翻转陷阱单元的转轴设置在靠近墙体的一侧，转轴采用实心圆钢加工，与框架上的轴套采用间隙配合，保证翻转动作顺畅无卡滞，踏板背面设置有限位挡块，在闭合状态下挡块与平台次梁贴合，避免踏板受荷载后向下倾覆，同时在踏板开启侧设置有锁止机构，可根据使用需求选择机械锁止或是联动电气联锁信号，当锁止机构解锁后踏板可向下翻转至垂直状态，

　　形成与下方空间连通的竖向通道。安装边界方面，整套结构的一侧依托现有建筑墙体设置，墙体上预留有连接支座用于固定平台的侧边梁，减少独立支撑立柱的用量，楼梯段的下端与地面做硬化处理的区域固定，整体安装完成后平台面的水平度误差需控制在千分之二以内，护栏的立柱垂直度偏差不大于3mm，翻转踏板与周边固定框架的间隙控制在5mm以内，既保证翻转动作不发生剐蹭，也避免间隙过大造成通行时的卡绊风险。实际使用中，这类带陷阱结构的作业平台可以适配多种特殊工况，比如在仓储区需要从高位平台向下方一层转运整箱物料时，无需额外预留固定的竖向吊装口，平时陷阱踏板闭合完全不影响正常通行作业，需要转运时解锁翻开踏板即可形成临时下料口，转运完成后闭合踏板即可恢复通行，

　　相比固定预留的洞口，大幅提升了平台面的有效使用面积；在部分有安全管控需求的作业区域，陷阱结构可与门禁系统联锁，当未授权人员试图进入管控区域时，踏板可自动翻转形成缺口，阻止无关人员闯入，同时不会像传统闸机那样占用额外的平面空间。结构细节上，所有外露的钢结构表面均做除锈后喷涂防锈漆与面漆处理，踏步与平台踏板的表面采用防滑花纹钢板制作，雨雪天气或是表面有油污的工况下也能保证足够的摩擦力，避免人员滑倒，护栏的所有横杆与立柱连接节点均采用满焊处理，焊后打磨焊渣做圆滑过渡，避免尖锐棱角划伤通行人员。翻转踏板的配重经过精准核算，单人即可轻松完成开合操作，无需额外借助助力工具，同时在踏板完全开启的位置设置有磁吸固定装置，避免踏板在开启状态下受外力晃动意外闭合，保障下方作业人员的安全。在建模过程中，所有型钢构件的截面参数、连接节点的位置都完全符合实际加工的工艺要求，没有出现无法落地的理想化结构，比如立柱与地面的连接底板预留了足够的螺栓安装空间，转轴的轴套位置预留了润滑注油孔，方便后期维护时加注润滑脂，减少转动磨损，延长结构使用寿命。
