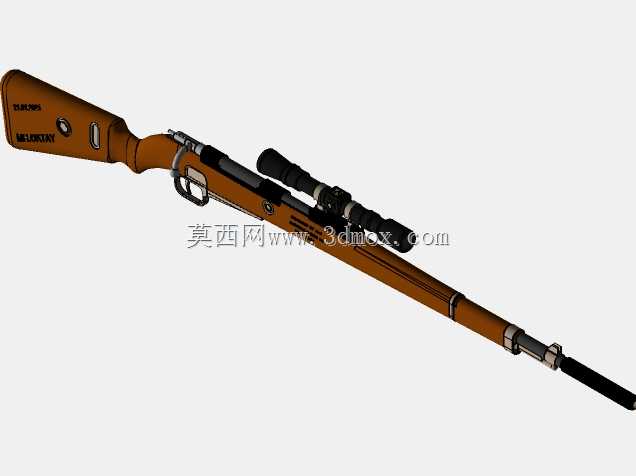

带光学瞄准镜的栓动步枪结构三维数模

　　该栓动枪械三维结构数模完整还原了传统栓动步枪的全部件装配关系，覆盖从枪托到枪口的所有功能组件，可用于枪械结构原理演示、科普教具开发、影视道具数字化设计等场景。在实际应用层面，这类高精度结构数模能够为国防教育展馆的互动展项提供底层数字支撑，也可作为轻武器结构教学的可视化素材，帮助学习者直观理解栓动枪械的供弹、闭锁、击发、退壳全流程动作逻辑，避免平面图纸难以表达的空间装配歧义。

　　从功能特性来看，模型完整复现了木质枪托的人体工学曲面，枪托部位的握持弧度、贴腮位置的凹陷造型完全贴合实际使用中的人机工程要求，枪托尾部的缓冲垫结构预留了安装定位面，可匹配不同后坐力缓冲方案的装配需求。枪管部分采用阶梯式变径设计，从弹膛位置的厚壁结构逐步过渡到枪口段的薄壁形态，兼顾了弹膛承压强度与全枪重量控制的平衡，枪口位置预留了消焰器、制退器等附件的安装接口，接口尺寸符合通用战术附件的装配边界要求。

　　光学瞄准镜通过镜桥固定在机匣顶部的皮卡汀尼导轨位置，模型完整还原了瞄准镜的调节旋钮、物镜目镜的阶梯结构，镜桥与机匣的连接位置做了定位销孔的细节刻画，能够直观展示瞄准镜的装夹定位逻辑，方便后续做瞄准线校准、附件拓展的结构演示。枪机部分的旋转闭锁结构、拉机柄的弯曲造型、抽壳钩的弹性卡位结构都做了独立零件建模，可通过装配约束模拟枪机旋转开锁、后拉退壳、前推供弹、旋转闭锁的完整动作流程，每个零件的配合公差都按照实际枪械的装配间隙做了参数化设定，不会出现运动干涉问题。

　　设计思路上，该模型采用自顶向下的装配建模逻辑，先确定全枪的核心基准轴线——即枪管内膛轴线，所有部件的装配定位都围绕该基准展开：机匣作为核心承载部件，分别对接枪管、枪托、枪机、瞄准镜安装座的配合面，每个配合面的形位公差都在建模过程中做了约束设定，保证装配后各部件的同轴度、平行度符合实际枪械的精度要求。木质枪托与机匣的连接采用嵌入式榫卯结构加固定螺栓的连接方式，模型中还原了榫卯结合面的定位结构以及螺栓过孔的位置，能够清晰展示非金属枪托与金属机匣的连接强度设计逻辑，避免连接位置在反复后坐力作用下出现松脱问题。

　　外形尺寸与安装边界方面，全枪长度按照传统栓动步枪的实际尺寸等比例建模，枪托尾部到枪口端面的总长度控制在合理区间，瞄准镜顶部到枪管轴线的高度差符合实际瞄准基线高度要求，不会出现贴腮瞄准姿态不舒适的设计问题。各运动部件的行程都做了边界约束：枪机后拉行程满足抽壳、供弹的空间要求，扳机转动行程符合实际击发的角度范围，保险拨杆的转动角度覆盖安全、待击、击发三个档位的位置要求。所有外露部件的棱角都做了符合实际工艺的圆角处理，金属部件的表面分模线、木质部件的纹理走向都做了细节刻画，既满足结构演示的精度要求，也能适配渲染出图、动画制作等可视化场景的使用需求。

　　在结构细节上，弹仓部位的托弹板、托弹簧、弹仓底板都做了独立零件设计，可模拟弹匣（弹仓）内枪弹托送的动作逻辑，扳机组件内部的阻铁、击锤、簧片结构都按照实际传动关系做了装配约束，能够直观展示扣动扳机后阻铁释放击锤、击锤撞击击针的击发传动路径，方便学习者理解枪械发射的内部机械逻辑。护木部位的固定箍结构完整还原了金属护木箍与枪管、木质护木的抱紧配合关系，护木箍上的背带环安装位也做了细节刻画，可拓展背带等附属配件的建模。
