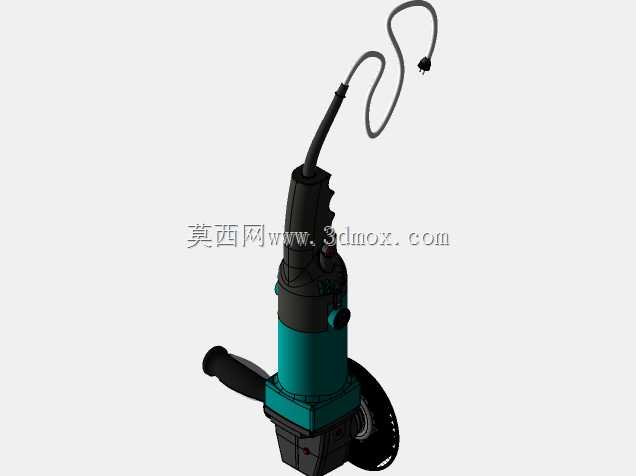

这款手持角向磨光机的三维数模,完整还原了设备从动力输入到作业输出端的全部结构细节,建模过程中参考了市面主流100型角磨机的实际装配逻辑,所有配合间隙都按照量产产品的公差带做了预留,可直接用于同类产品的结构改型参考、工装夹具设计的适配校核。从实际应用场景来看,这类设备覆盖了金属构件打磨去毛刺、型材切割、焊缝余高修磨、石材裁切等多类作业场景,不管是钢结构加工车间的批量构件处理,还是家装现场的水电管线开槽、五金件修形,甚至是汽修场景下的底盘锈蚀部位打磨、旧漆面清除,都能见到这类工具的身影,是五金电动工具里应用覆盖面最广的品类之一。

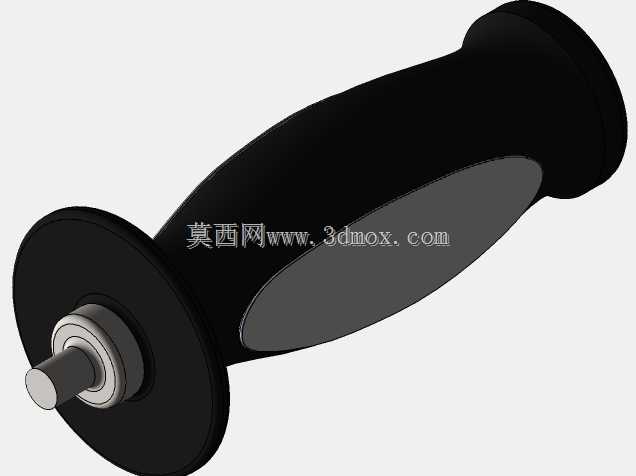

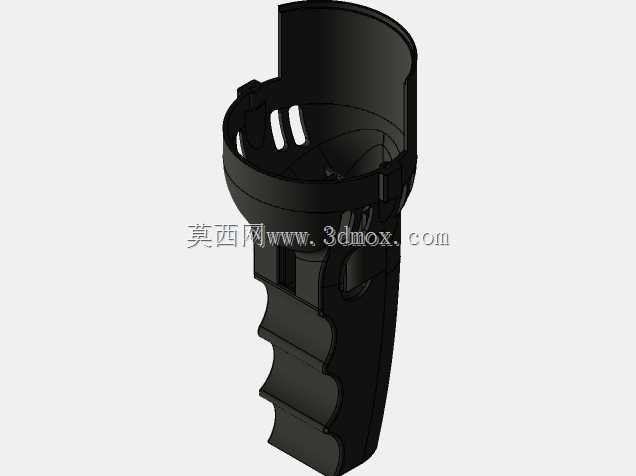

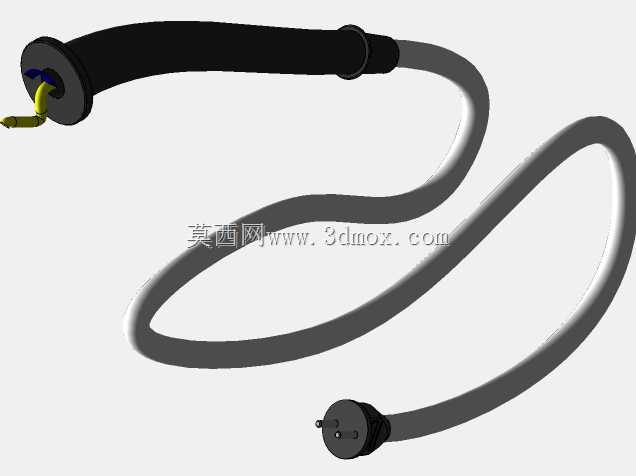

从功能结构来看,模型完整还原了设备的握持结构、动力传动结构、防护结构与外接供电结构:机身尾部的电源线做了防弯折护套设计,对应实际使用中频繁拖拽、弯折电源线的工况,避免线芯在根部断裂;主握持区域做了符合人手抓握弧度的曲面造型,表面预留了防滑纹理的安装位,侧面设置的辅助手柄接口采用标准螺纹规格,可根据操作人员的使用习惯安装在机身左侧或者右侧,适配不同站位、不同操作手的作业需求,辅助手柄本身的滚花造型也能提升握持摩擦力,降低高负载作业下的脱手风险。作业端的砂轮防护罩采用可旋转调节结构,可根据切割、打磨的不同作业角度调整遮挡方位,阻挡高速飞溅的磨屑、碎块,避免操作人员被飞溅物划伤,防护罩的锁紧结构也做了完整建模,还原了快拆扳动的结构形态,不需要额外工具就能快速调整防护罩角度。

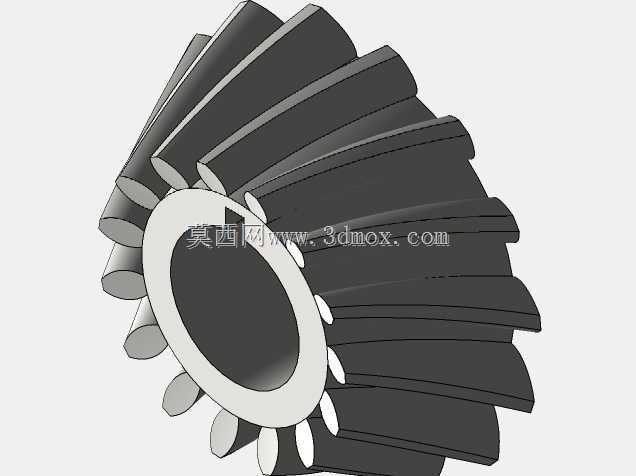

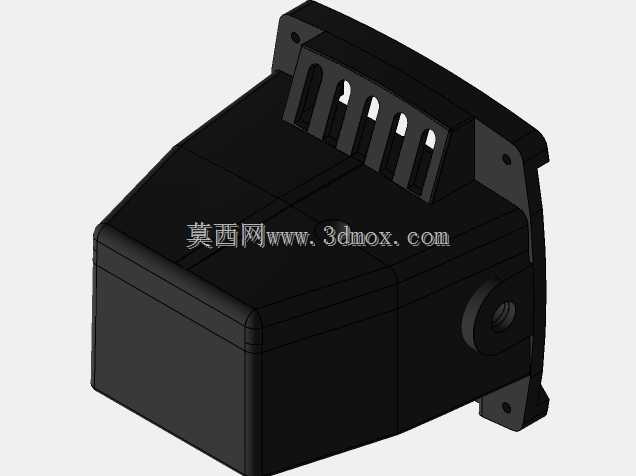

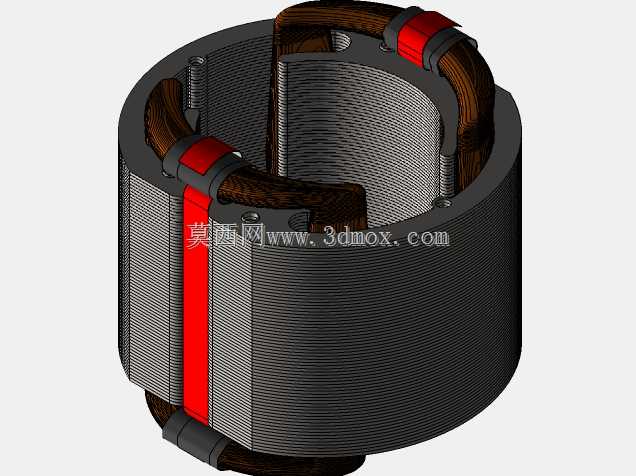

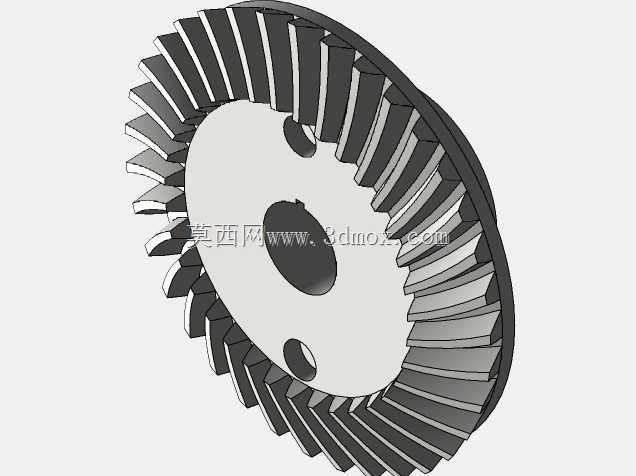

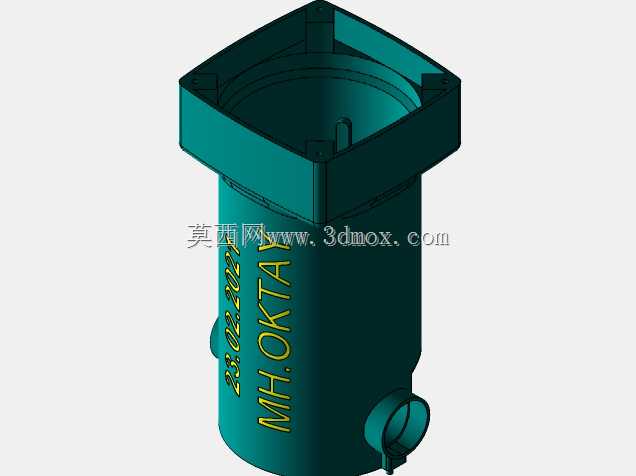

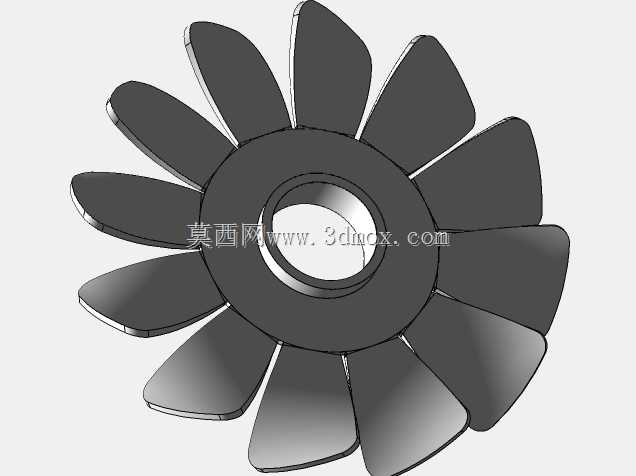

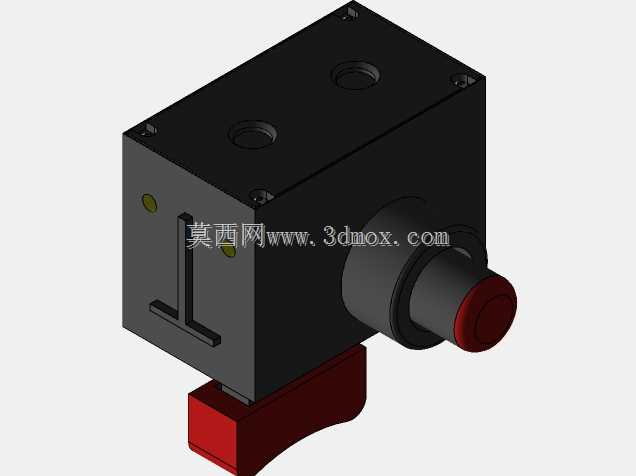

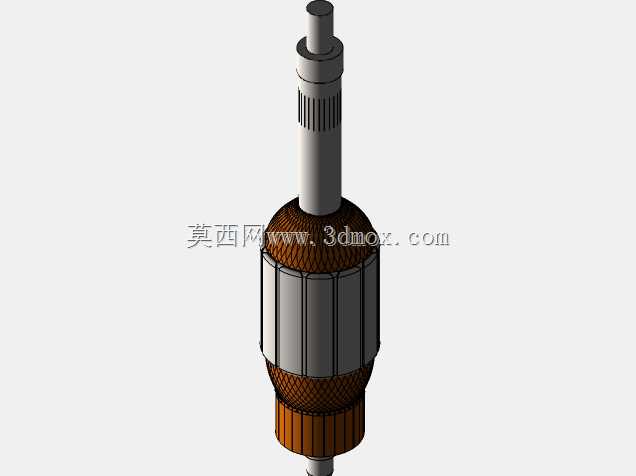

设计思路上,这款模型的结构排布完全遵循角磨机的动力传递逻辑:机身内部的电机轴线与输出砂轮轴线呈垂直布局,通过一对螺旋锥齿轮完成动力转向与转速匹配,把电机的高转速低扭矩输出转化为适合打磨作业的输出特性,齿轮啮合位置的腔体做了加强筋设计,既可以提升壳体的结构强度,避免高速齿轮运转带来的壳体共振,也能预留润滑脂的存储空间,减少齿轮运转的磨损。机身侧面的开关采用拨杆式结构,位置刚好处于握持手的拇指可控范围,不需要大幅度挪动握持位置就能完成设备的启停操作,开关周边做了凸起的防护边,避免作业过程中误触开关引发安全隐患。机身的散热槽顺着电机的风道走向排布,进风口设置在机尾位置,出风口靠近作业端,运转时气流从尾部进入,穿过电机定子、转子的缝隙带走热量,再从前端排出,同时气流方向朝向作业端,也能一定程度上吹走作业区域的积尘,避免磨屑被吸附进机身内部。

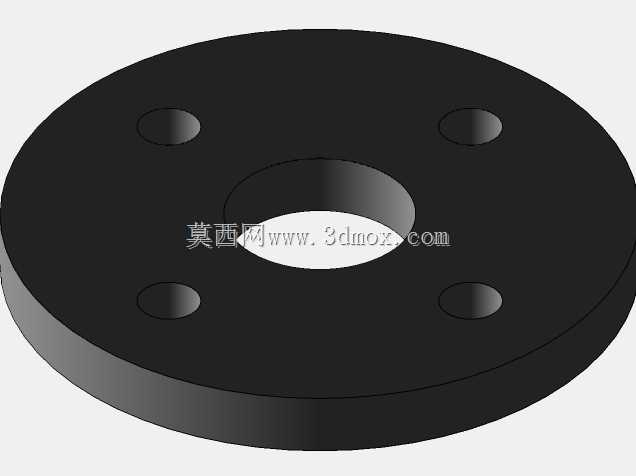

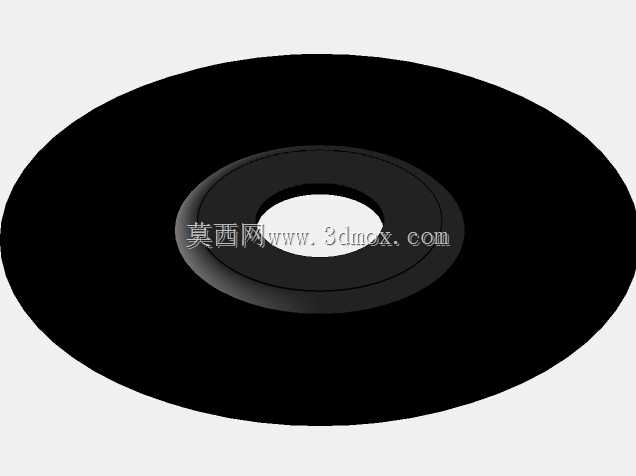

从安装边界与外形尺寸来看,模型还原的100型角磨机整体长度控制在300mm以内,主握持位置的直径在60mm左右,适配绝大多数成年人的手型抓握尺寸,输出端的砂轮安装轴采用标准M10螺纹规格,适配市面上绝大多数通用的100mm直径打磨片、切割片、百叶轮等作业耗材,安装法兰的压紧面平面度按照量产要求做了结构约束,避免装夹耗材后出现偏摆抖动的问题。辅助手柄的安装螺纹深度预留了10mm以上的啮合长度,即使在大负载侧向力作用下也不会出现手柄滑牙脱落的问题。电源线的出线位置做了30度的仰角设计,避免作业时电源线贴靠在加工件表面被磨损,同时也减少握持时电源线对手腕动作的干涉。整个机身的重量分布做了重心优化,重心位置落在主握持手的掌心区域,长时间握持作业不容易出现手臂酸胀的问题,头壳部分的齿轮箱采用金属壳体的结构形态建模,相比全塑料壳体能承受更大的冲击负载,即使打磨过程中出现意外磕碰,也不容易出现壳体开裂导致的内部结构损坏。另外模型也还原了头壳位置的主轴锁止结构,按下锁止按钮后可以固定输出轴的转动,不需要额外工具就能完成砂轮片的更换,提升耗材更换的效率,锁止按钮的位置设置在头壳侧面,更换耗材时操作人员的手部可以远离砂轮片的安装面,避免操作过程中被锋利的耗材边缘划伤。
