多规格板材定位画线气动压紧工装

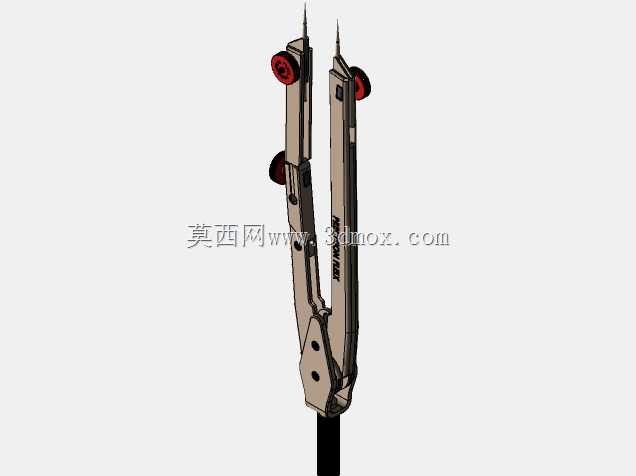

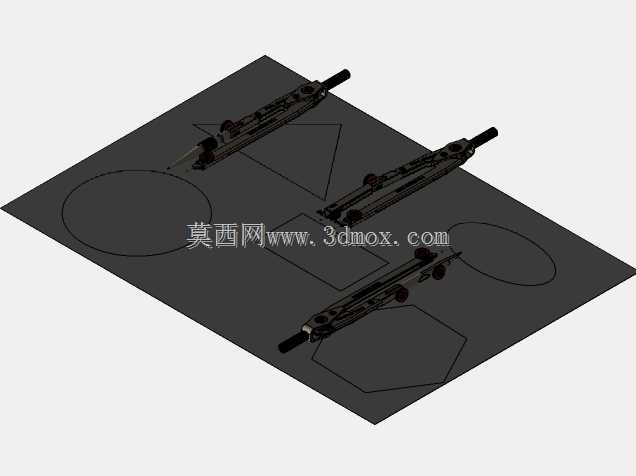

　　这套工装主要面向钣金加工、小型金属构件预制的工位场景，解决的是现场画线定位时工件偏移、画线基准错位的常见问题。很多车间里做异形板件下料前的画线工序，工人往往靠手扶或者简易压块固定，遇到圆形、三角形、六边形这类异形轮廓的板材，很容易因为工件窜动导致画线尺寸超差，后续下料要么留量过大增加打磨工作量，要么尺寸偏差直接造成工件报废。这套工装的台面做了不同规格的轮廓预刻线，覆盖了圆形、正三角、正方形、正六边形、长圆形几种车间常用的异形板件外形基准，工人上料的时候只需要把待加工板材对齐对应轮廓线，不需要反复测量找正，就能快速完成工件的初定位。台面上布置的三套压紧机构采用平行式气动压脚设计，压脚的接触面包覆了防滑橡胶层，压紧时不会在铝板、

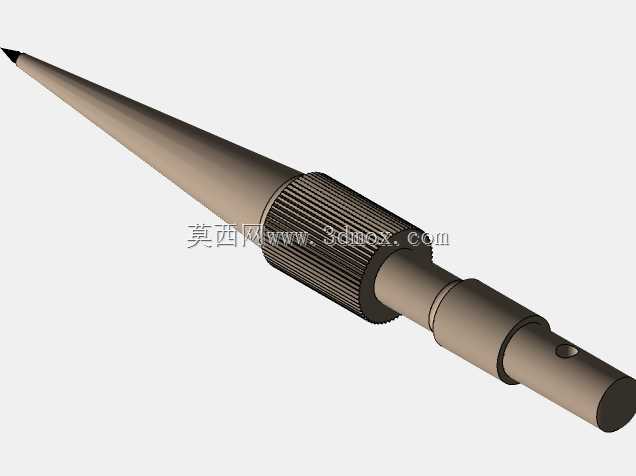

　　薄钢板这类软质板材表面留下压痕，同时压杆的行程做了限位设计，最大张开高度可以适配20毫米以内厚度的板材，不管是1毫米的薄钣金还是18毫米的厚铝板，都能保证足够的压紧力，不会在画线过程中出现工件移位。三套压紧机构的安装位置做了错位排布，不会遮挡任何一个轮廓的画线区域，工人用划针或者画线器操作时，压脚不会和工具发生干涉，哪怕是沿着轮廓线连续画线，也不需要中途调整压紧位置。从安装边界来看，整套工装的台面采用厚度15毫米的冷轧钢板加工，底部做了四个带安装孔的支脚，可以直接固定在标准钳工台或者画线工位的工作台上，不需要额外做安装基础，整体占用的台面尺寸和常规工位的画线台匹配，不会占用过多的操作空间。气路接口统一布置在台面的侧下方，

　　采用快插式接头，接入车间常规的0.6-0.8MPa压缩空气气源就能直接使用，不需要额外配置增压或者调压元件，压下控制阀门就能同步完成三个压脚的压紧动作，松开阀门后压脚自动抬升复位，操作逻辑简单，新工人不需要专门培训就能上手。在设计的时候特意考虑了不同规格工件的适配性，每个轮廓线的尺寸都对应了车间常用的法兰毛坯、三角加强板、方形垫板、六边形螺母座、长圆形连接片的标准下料尺寸，覆盖了日常加工里八成以上的异形小板件画线需求，不需要针对每种工件单独制作定位靠模，能大幅减少工位上的辅助工装数量。压杆的铰接位置做了自润滑衬套，长期往复动作也不会出现卡滞，日常维护只需要定期清理台面上的铁屑和杂物，不需要额外加注润滑油，适合车间多粉尘的工作环境。

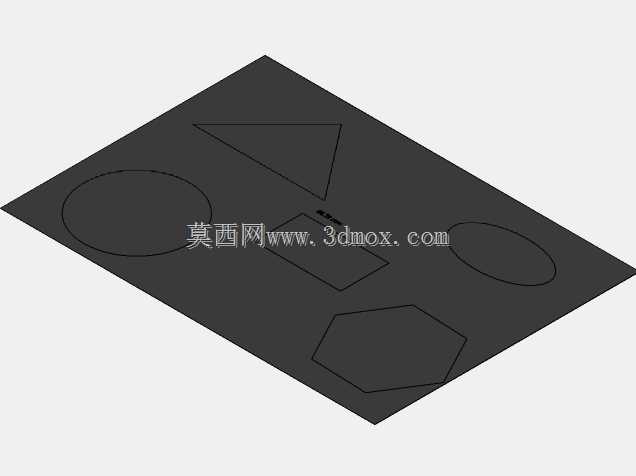

　　台面的刻线采用激光蚀刻工艺，深度0.2毫米，长期使用也不会因为摩擦导致线条模糊，哪怕台面积攒了少量切削液或者粉尘，只需要用棉纱擦拭就能清晰看到基准线，不会因为标识磨损导致定位偏差。压紧力的大小通过气路的节流阀做了预设，针对薄板材不会因为压力过大导致板材变形，针对厚板材也能提供足够的摩擦力防止窜动，不需要工人根据板材厚度反复调整压力参数。
