双轮独立悬架带转向减震总成结构

项目分类:汽车类 发布时间:2022-01-13 ID:501269
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构
  • 双轮独立悬架带转向减震总成结构

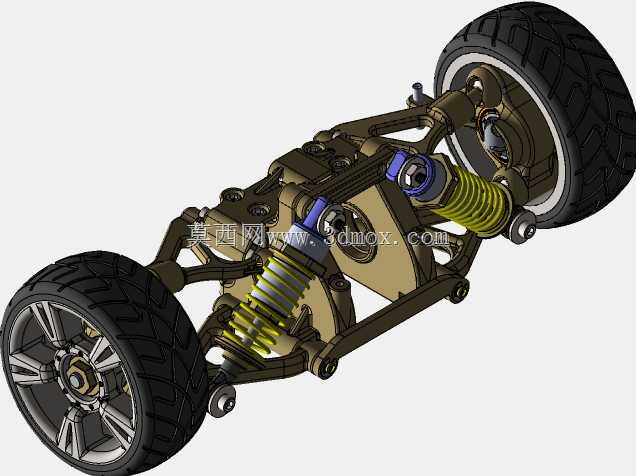

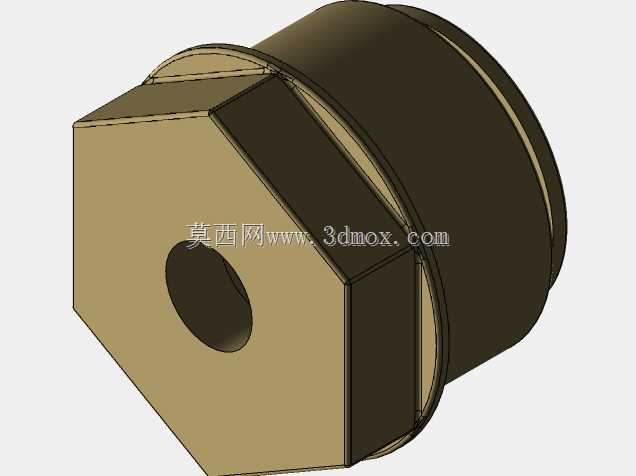

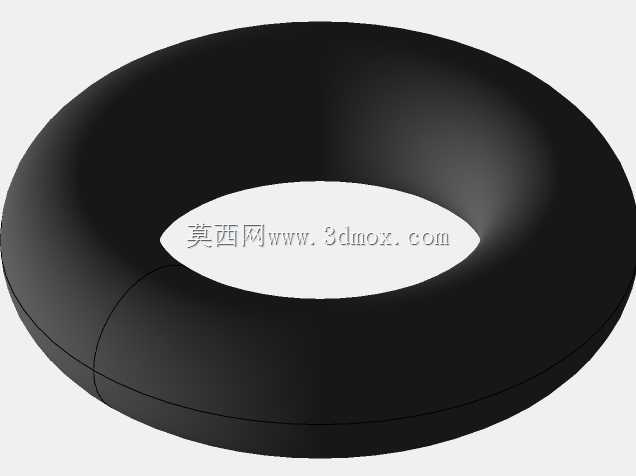

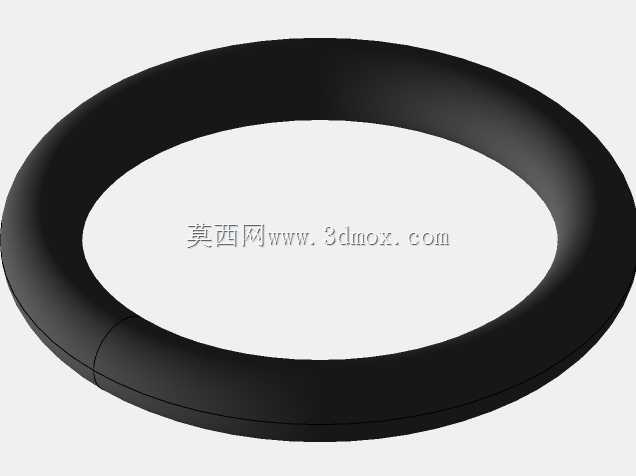

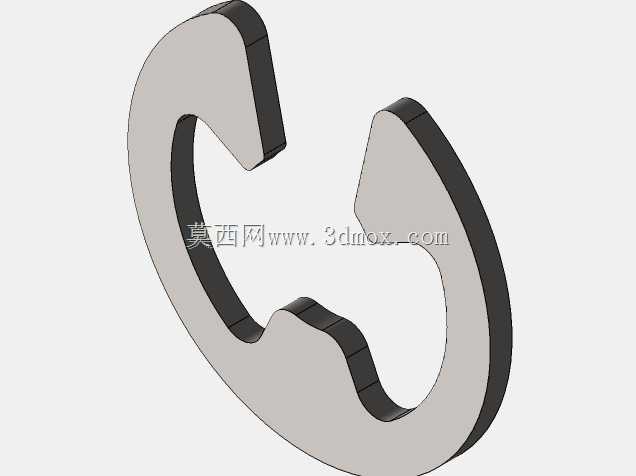

  这套双轮独立悬架结构,主要适配小型电动代步车、低速场地作业车以及1:5比例遥控模型车的行走系统开发场景,在实车开发阶段可作为悬架硬点验证的参考结构,在模型车改装领域可直接用于行走系统的性能升级。从实际使用场景来看,该结构承担着车轮与车架之间的力传递作用,行驶过程中路面传递的垂直冲击、纵向制动力与驱动力、侧向转向力都会通过这套结构逐层传递至车架,同时内置的螺旋弹簧与阻尼元件会过滤路面颠簸带来的振动,避免振动直接传递至车身影响驾乘稳定性或者车载设备的运行精度。

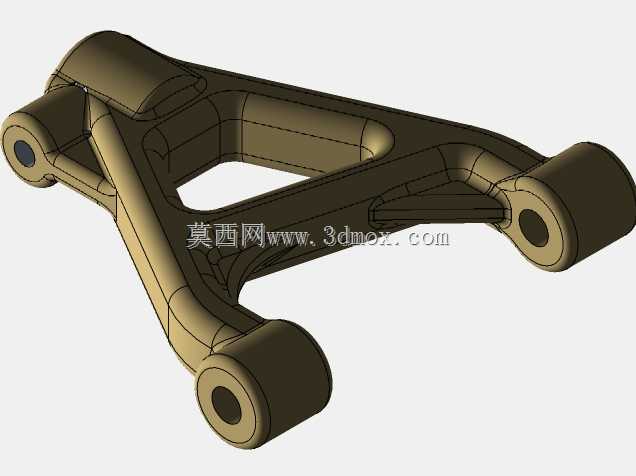

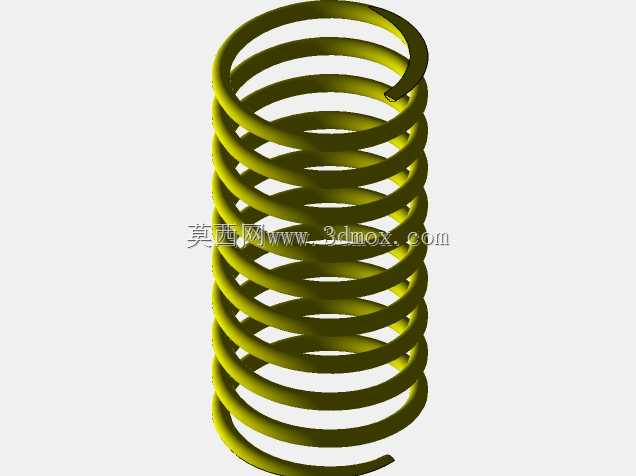

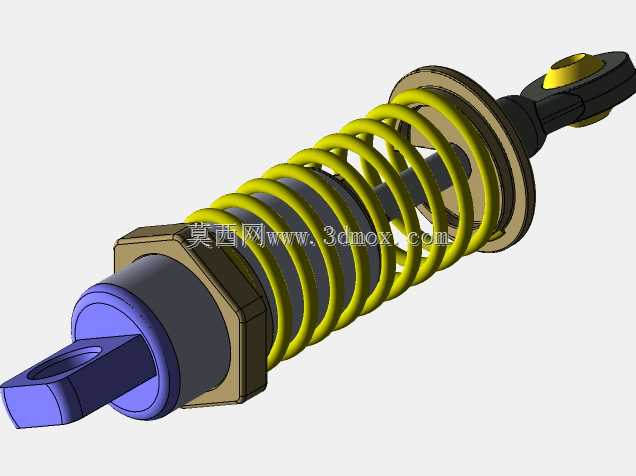

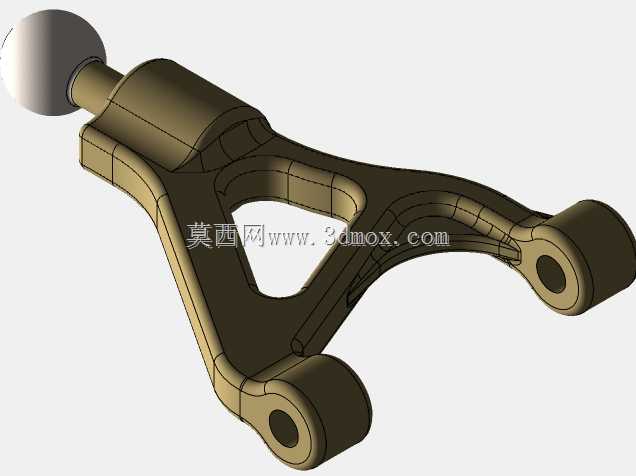

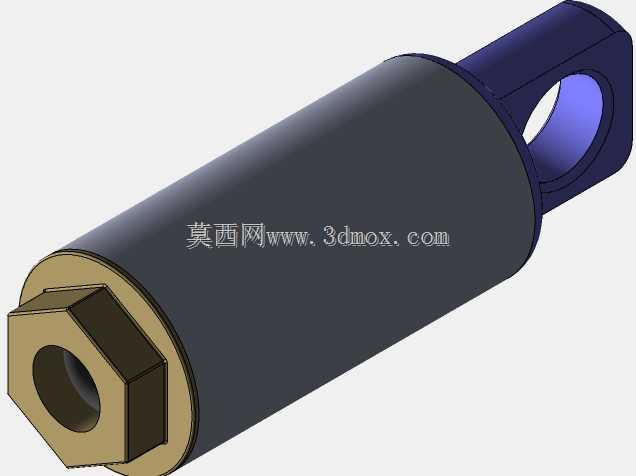

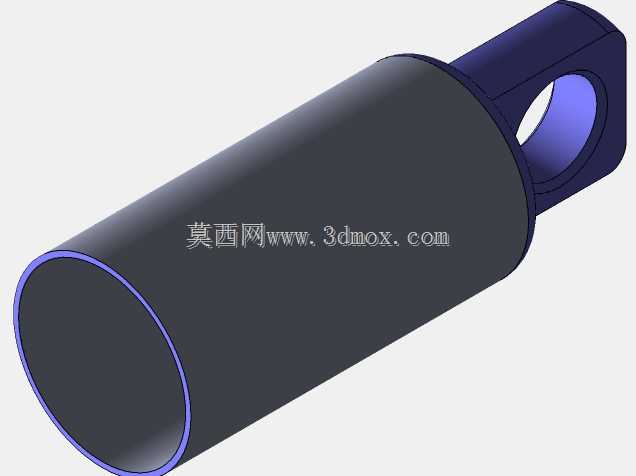

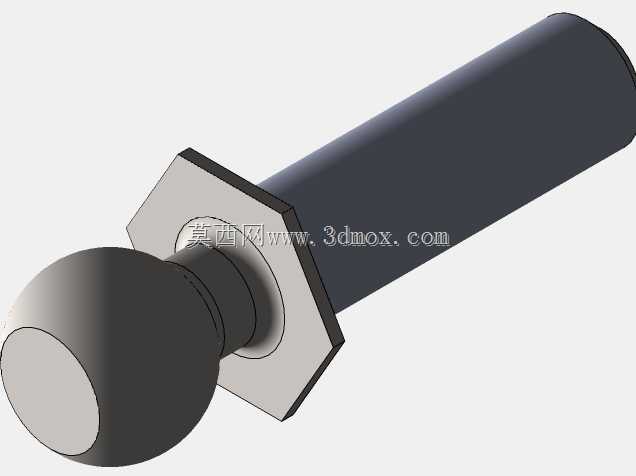

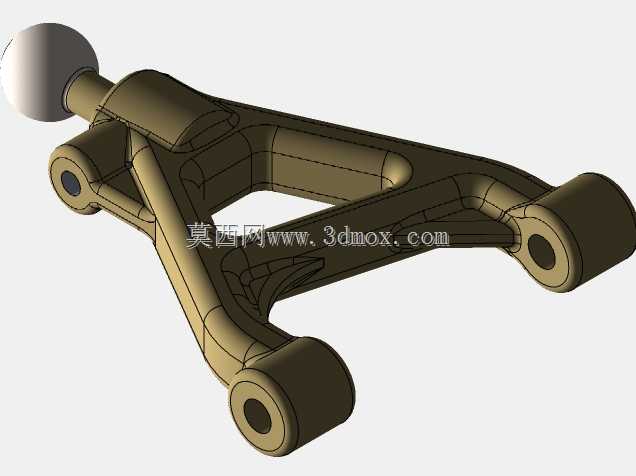

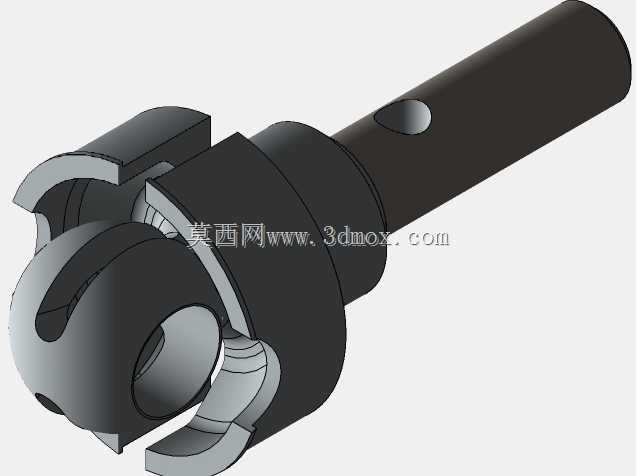

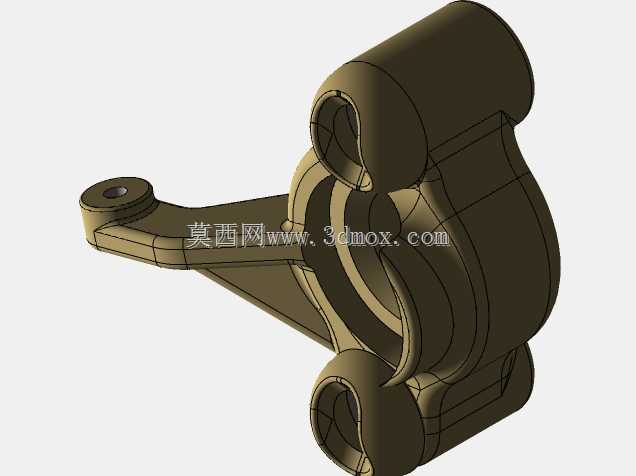

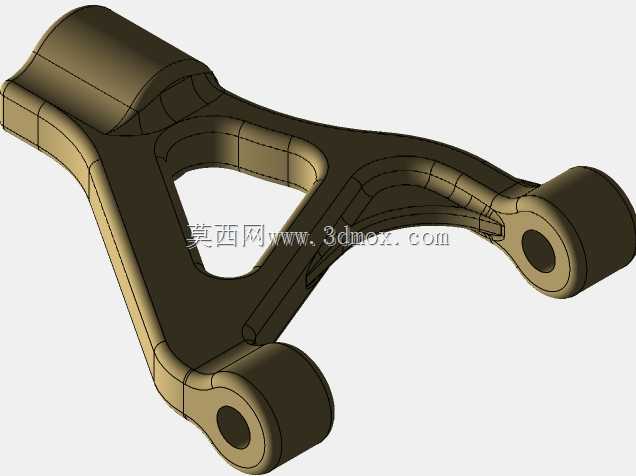

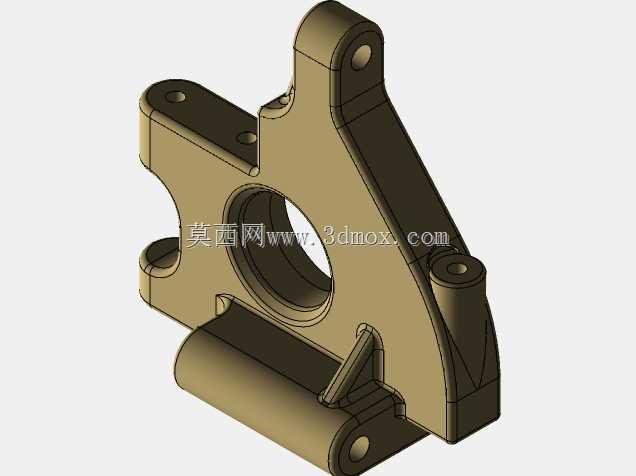

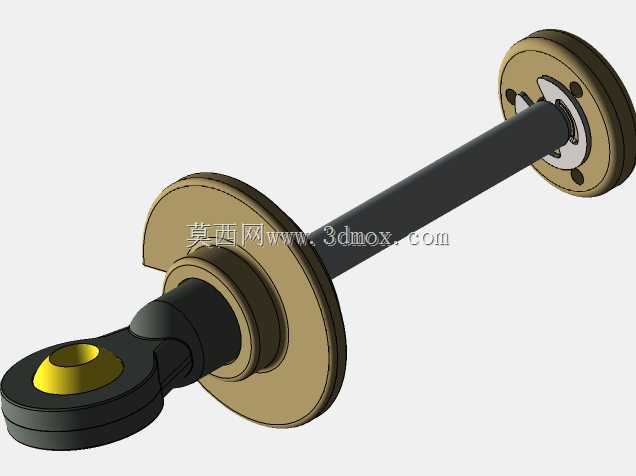

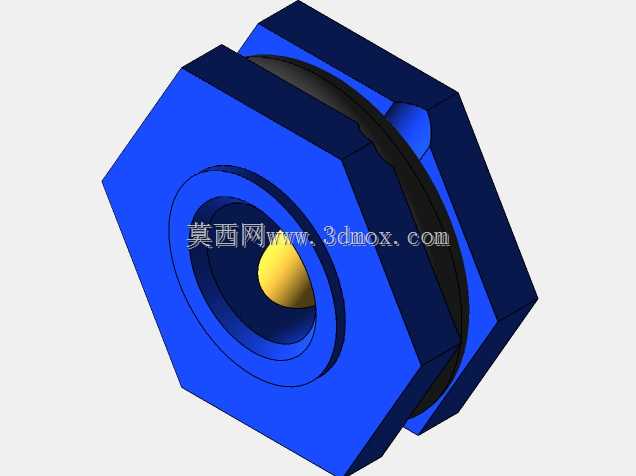

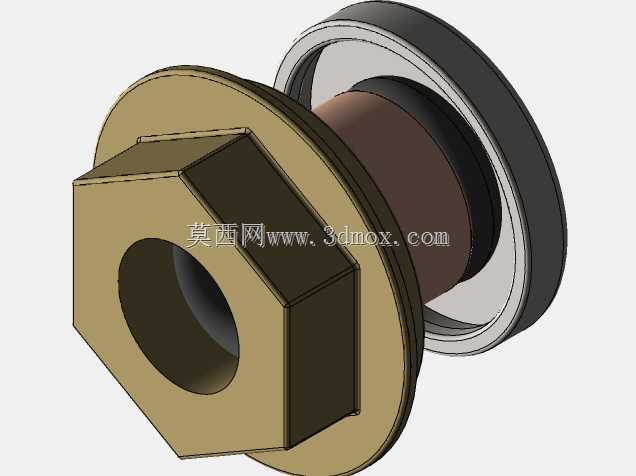

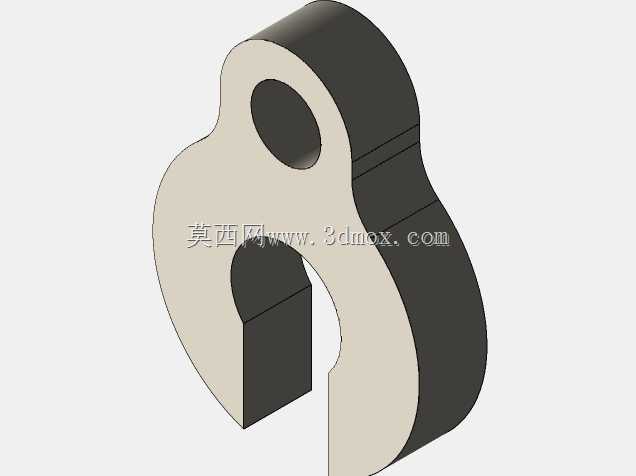

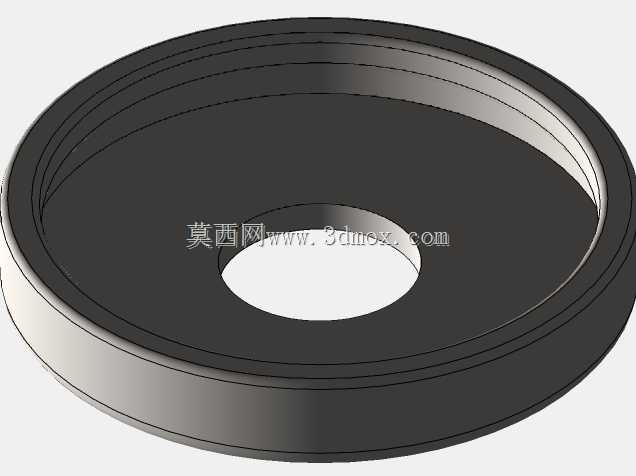

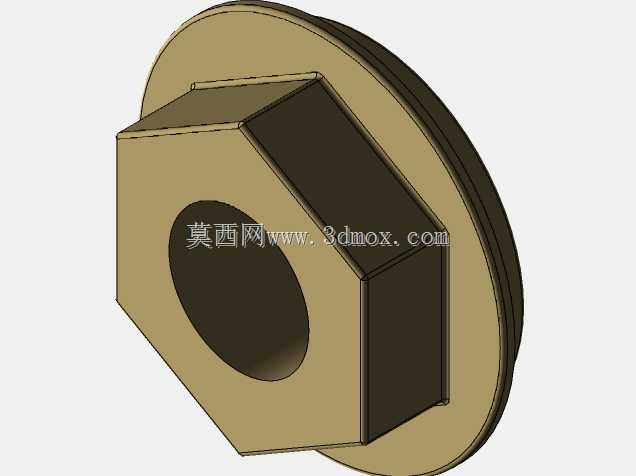

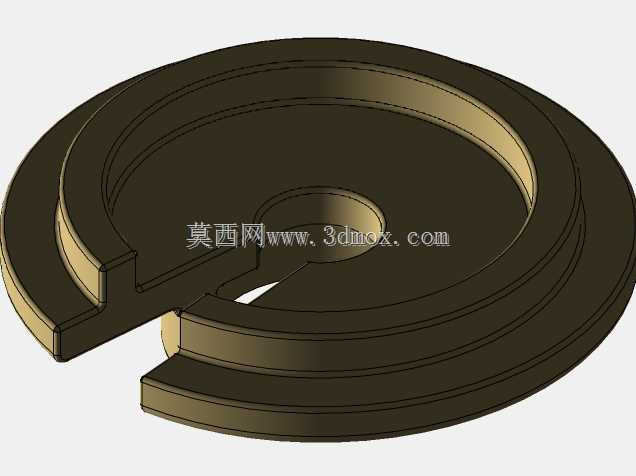

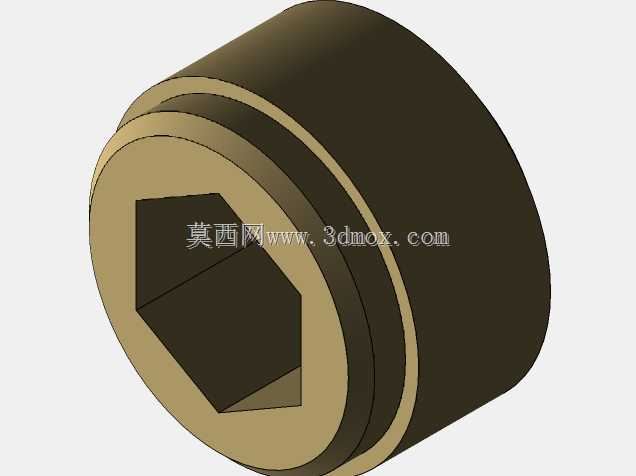

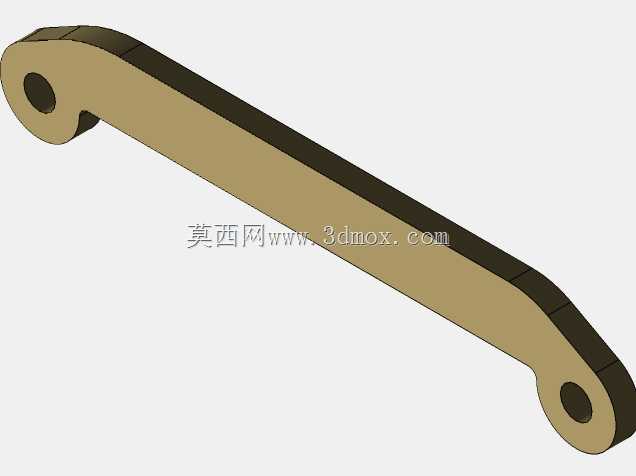

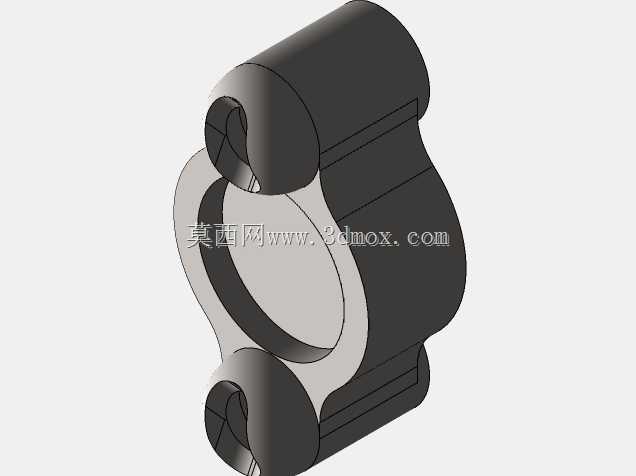

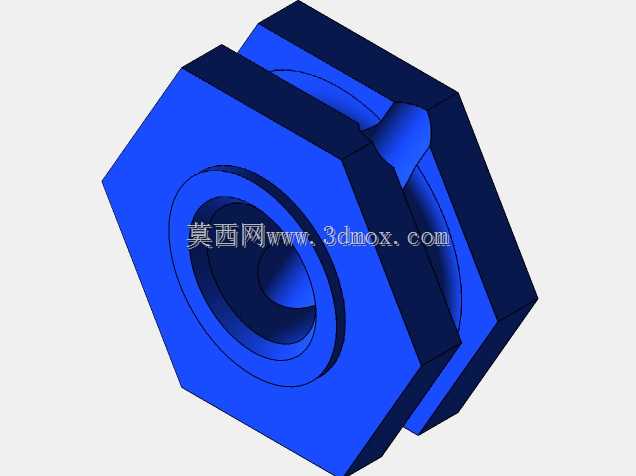

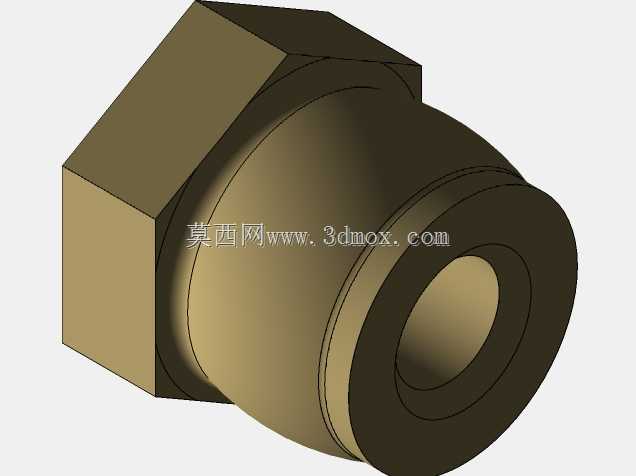

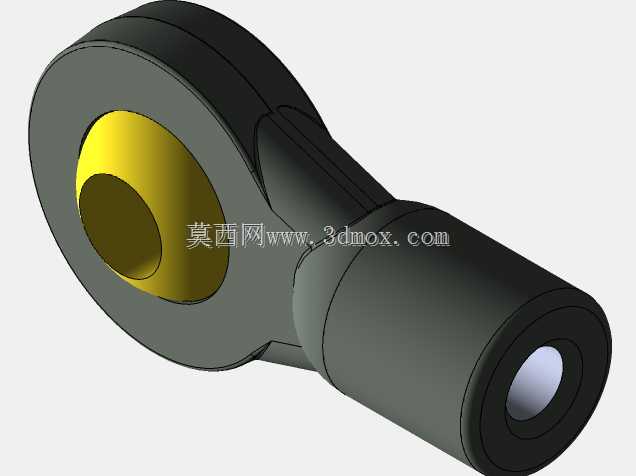

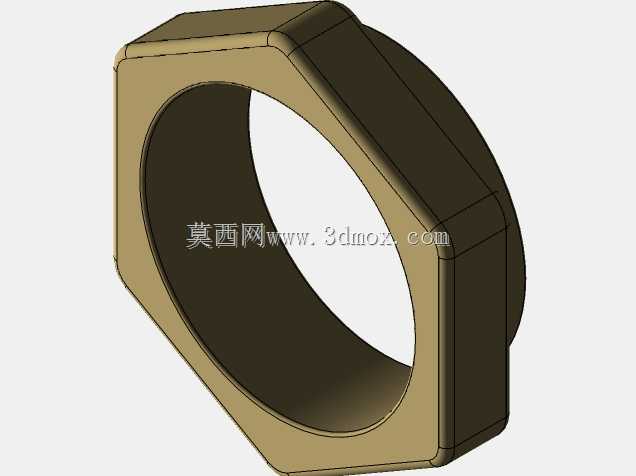

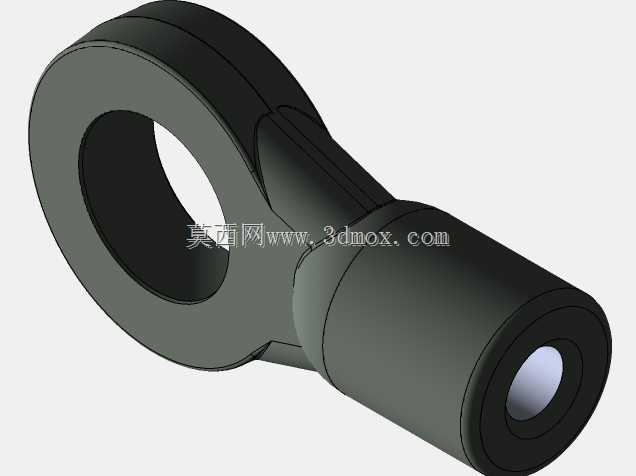

  从功能特性来看,这套结构采用双横臂式独立悬架构型,上下摆臂均通过球铰分别连接转向节与车架安装座,两侧车轮的跳动互不干涉,相比非独立悬架能够大幅降低单侧车轮跳动时对另一侧车轮接地状态的影响,在不平路面行驶时可以保证轮胎与地面的接触面积始终处于合理区间,提升抓地稳定性。转向节集成了轮毂安装位与转向拉杆连接点,转向动作通过拉杆拉动转向节绕主销轴线转动,主销后倾、内倾的角度参数在结构设计时已经做了预留,能够保证转向时的自动回正力矩符合使用要求,降低转向操作的力度同时提升直线行驶的稳定性。减震器采用螺旋弹簧与阻尼筒同轴布置的结构,上端通过铰接座连接车架侧安装点,下端连接下摆臂的减震安装支座,弹簧刚度与阻尼行程的匹配经过结构校核,既可以过滤细碎路面的小幅振动,也能在过坎、急加速、急制动时提供足够的支撑力,避免悬架击穿或者侧倾过大的问题。

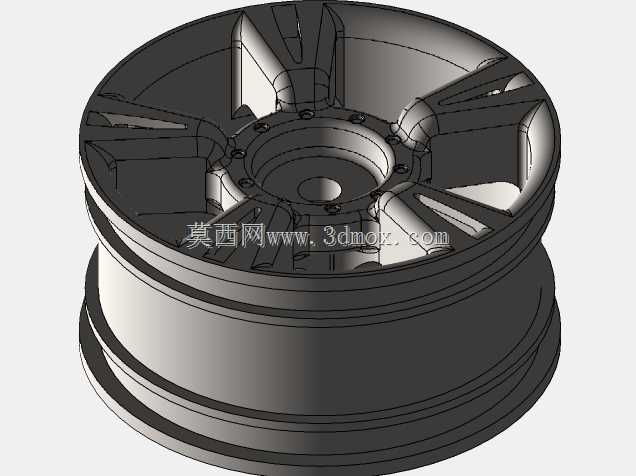

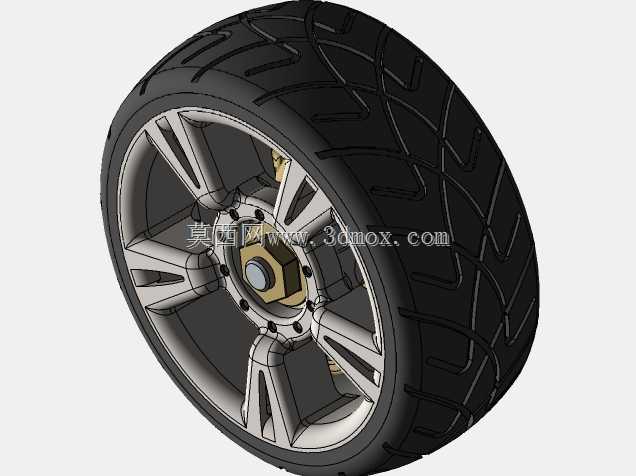

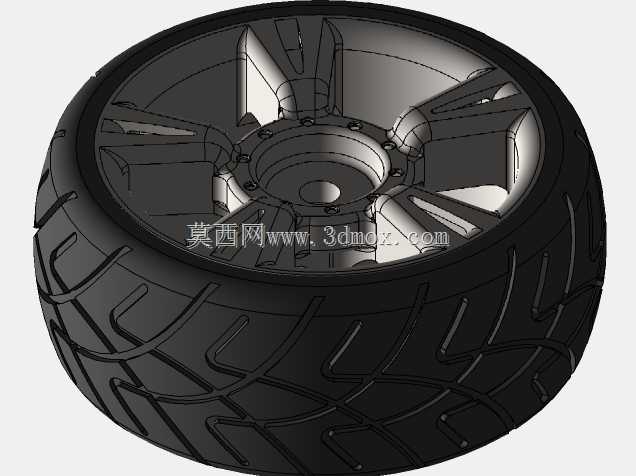

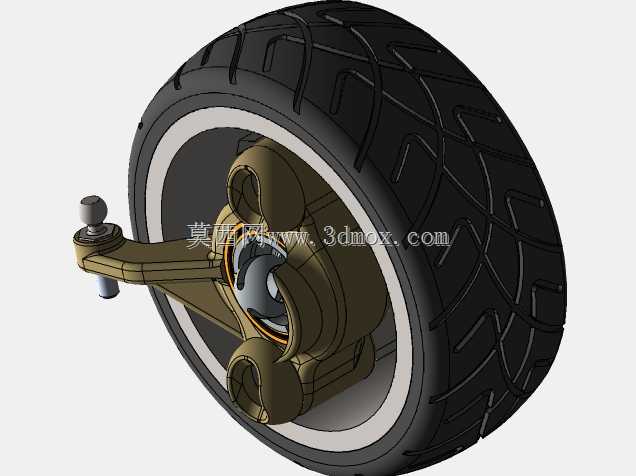

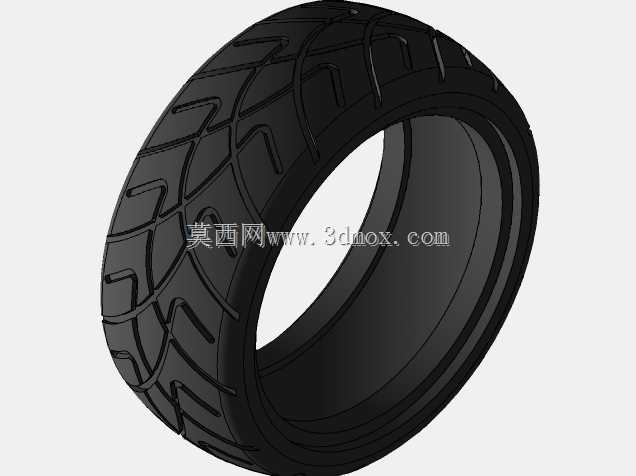

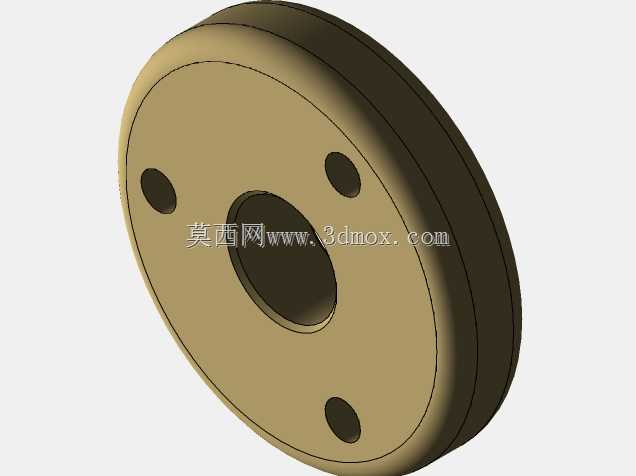

  设计思路上,这套结构优先考虑了安装边界的通用性,车架侧的摆臂安装孔位、减震器上安装点都采用了标准化的铰接座设计,不同轴距、不同轮距的同平台车型只需要调整摆臂长度与减震器行程参数即可适配,不需要重新设计整体安装结构。轮毂采用多辐式构型,在保证结构强度的前提下尽可能降低簧下质量,簧下质量的降低能够有效提升减震器的响应速度,让轮胎能够更快贴合路面起伏,提升行驶平顺性。轮胎采用块状花纹设计,胎面的花纹沟槽深度与排布兼顾了铺装路面的抓地力与非铺装路面的排泥、排水性能,无论是场地内的硬化路面还是郊外的非铺装土路都能提供足够的附着系数。

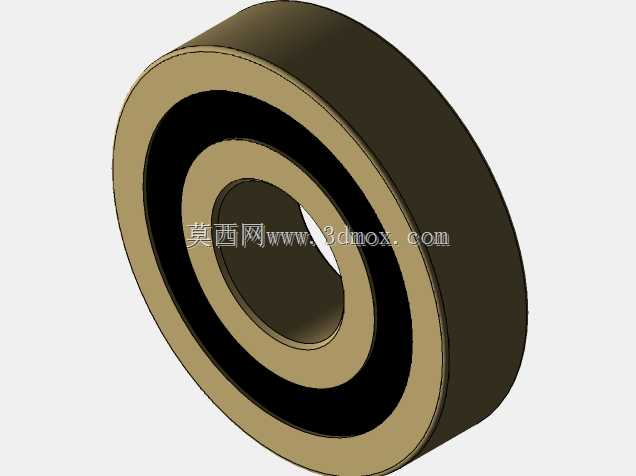

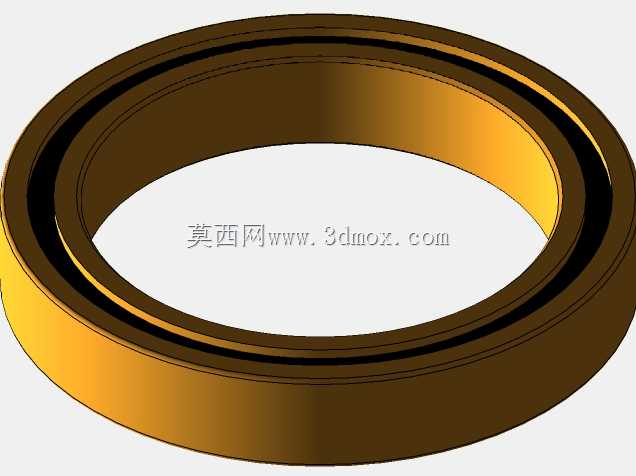

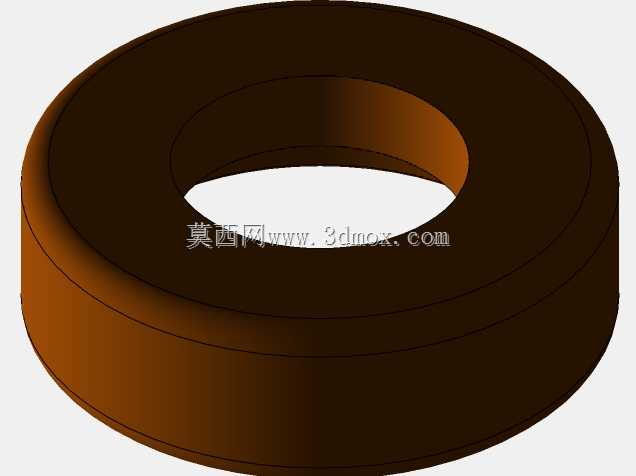

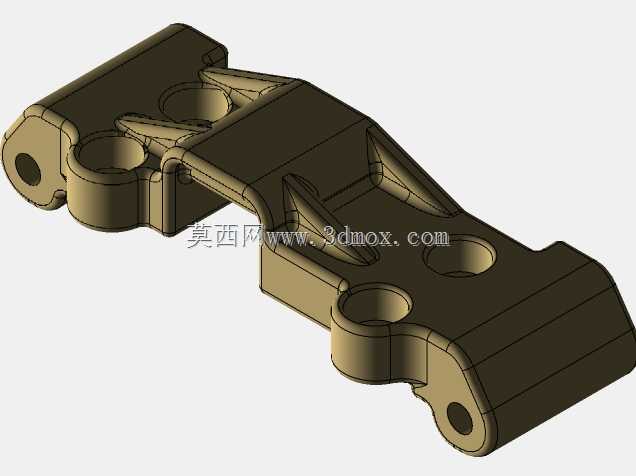

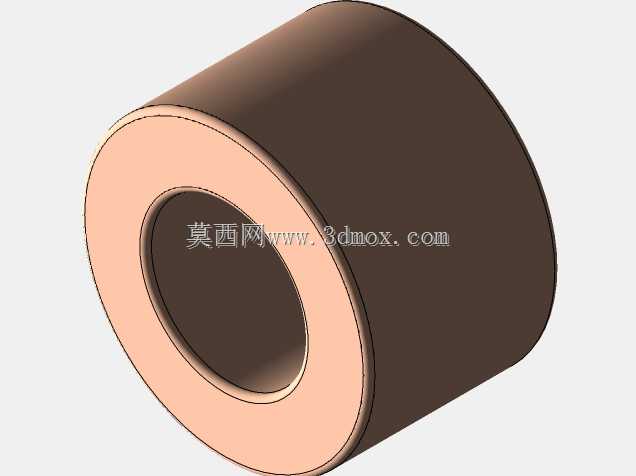

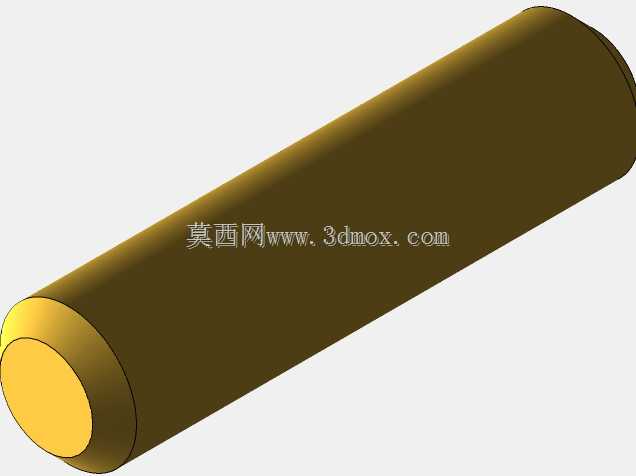

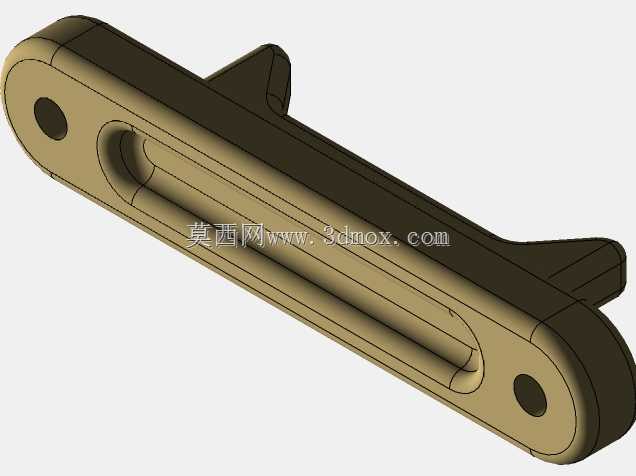

  从安装边界尺寸来看,这套结构的总宽度适配轮距1200mm-1400mm的小型车辆,单轮的跳动行程预留了120mm的上下活动空间,转向时车轮的最大转角可以达到内轮35度、外轮28度,满足小型车辆的最小转弯半径要求。所有铰接点都预留了轴承安装位,能够有效降低铰接位置的转动摩擦阻力,同时避免长期使用后的铰接松旷问题。摆臂采用变截面的结构设计,在受力较大的铰接位置做了加强筋处理,非主要受力区域做了减重优化,在保证结构强度满足冲击载荷要求的前提下,尽可能降低整体结构重量。转向拉杆的长度采用可调设计,装配时可以通过调整拉杆长度来校准前轮前束参数,保证轮胎行驶时的磨损处于正常水平,避免出现偏磨、吃胎的问题。

  在实际工程验证阶段,这套结构的硬点参数可以直接导入整车动力学仿真软件,进行悬架K&C特性分析,验证不同载荷下的车轮定位参数变化、侧倾中心高度变化、纵倾中心位置等关键参数是否符合设计目标,也可以作为台架试验的参考结构,开展悬架疲劳寿命测试、减震器阻尼匹配测试等相关试验工作。对于模型车改装用户来说,这套结构的安装孔位与主流1:5遥控模型车的底盘安装位完全兼容,可以直接替换原厂的悬架总成,提升模型车在越野场景下的通过性与行驶稳定性。
