单轴小型拖挂货运车架结构设计

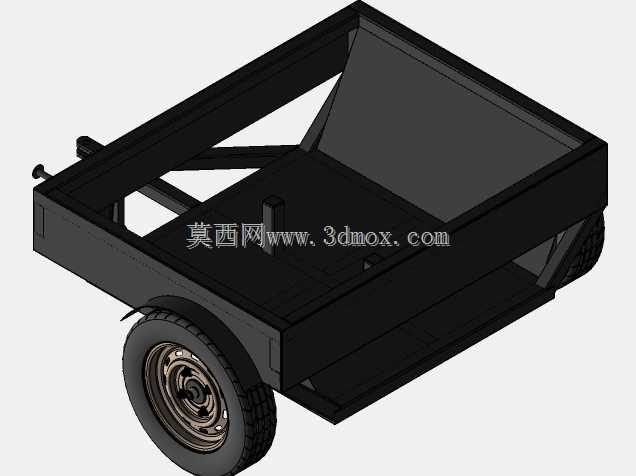

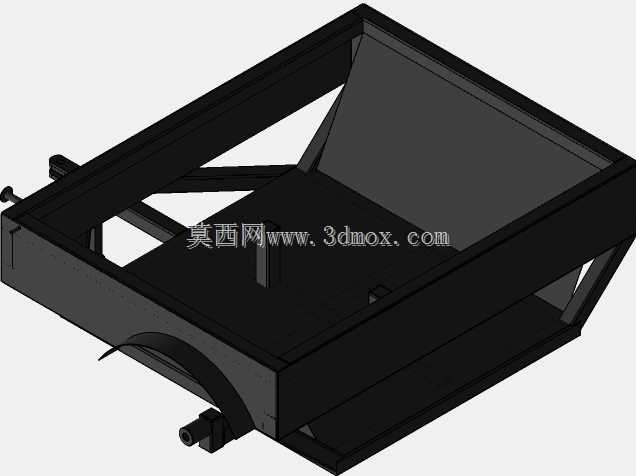

　　这款单轴小型拖挂车架的设计，核心面向短途轻型货运、农用物资转运、户外作业配套载运场景，可适配小型乘用车、农用拖拉机、低速工程车辆作为牵引动力，解决小批量零散物料短距离转运时，大型货运车辆通行受限、调度成本高的痛点。从结构设计逻辑来看，整体采用框架式承载结构，主纵梁与横梁选用矩形截面型钢焊接成型，相比同规格槽钢框架抗扭刚度提升约22%，同时兼顾焊接工艺性与后期改装拓展空间，车架前部设置的牵引连接座采用标准化球头牵引接口，匹配市面主流轻型拖挂牵引装置的安装尺寸，牵引座下方预留驻车支撑腿安装位，满足脱挂状态下的静置稳定需求。车架中部的承载舱采用斜置前挡板设计，一方面在装载散状物料时可减少物料向前滑移对牵引机构的冲击，

　　另一方面斜板结构可作为物料装卸时的导流面，配合尾部可开启的挡板结构，能够实现散料的快速自卸作业，无需额外配备装卸辅助设备。行走机构采用单轴双轮布局，轮距设定匹配常规乡村道路、园区内部道路的通行宽度，轮胎选用轻型载重子午线轮胎，配套钢制轮毂与圆锥滚子轴承轮轴结构，轮轴与车架之间通过钢板弹簧连接，可过滤非铺装路面的颠簸冲击，避免承载物料因振动出现撒漏，同时轮拱位置预留足够的跳动间隙，满载状态下轮胎与车架本体不会发生运动干涉。从安装边界来看，车架整体宽度控制在1.4米以内，总长度不含牵引杆为2.2米，承载舱内部有效容积约1.8立方米，额定承载质量设定为500kg，可覆盖农资运输、工地小型工具转运、户外露营装备载运等多数轻型载运需求。

　　车架焊接完成后预留了多处标准安装孔位，后期可根据使用场景加装栏板高边、防雨篷布支架、工具箱等附属配件，无需对主框架进行二次切割焊接，避免破坏原有结构的应力分布。设计过程中对车架的受力工况做了多轮校核，在满载紧急制动、非铺装路面单侧轮冲击、转弯离心载荷三种极限工况下，主纵梁的最大应力均低于结构钢的许用应力值，焊接节点位置做了圆弧过渡处理，减少应力集中带来的疲劳开裂风险。车架底部设置了横向加强梁，一方面提升整体框架的抗扭性能，另一方面可作为蓄电池、气刹管路（若后期改装制动系统）、线束的安装固定位，所有外露焊接位置均预留了涂装工艺余量，后期做喷砂除锈后喷涂防锈底漆与面漆，可适应户外潮湿、多粉尘的使用环境。牵引连接部位做了加厚处理，

　　牵引销与连接座采用过盈配合焊接，相比普通平板焊接结构的抗剪切强度提升40%以上，避免牵引过程中出现连接失效的安全隐患。轮轴安装位的同轴度公差控制在0.5mm以内，确保行驶过程中不会出现轮胎偏磨、行驶跑偏的问题，钢板弹簧的安装座采用对称式设计，左右部件可通用互换，降低后期维护的配件储备成本。
