车辆悬架用螺旋弹簧液压阻尼减震器结构

　　做了十来年结构设计，经手的行走类设备减震方案没有上百也有八十，这套螺旋弹簧配液压阻尼筒的减震结构，是行走类载具悬架系统里最经得住工况考验的构型之一。先从实际落地的场景说，不管是低速场内作业的非道路车辆，还是民用代步的小型通勤载具，行走轮系和车架之间的震动隔离都离不开这类部件——轮端压过路面凸起、碾过坑洼的时候，垂直方向的冲击载荷不会直接硬传递到车架上，既能避免车架焊缝长期受交变载荷出现疲劳开裂，也能让搭载的驾乘人员或者精密作业部件不会持续受高频震动影响。

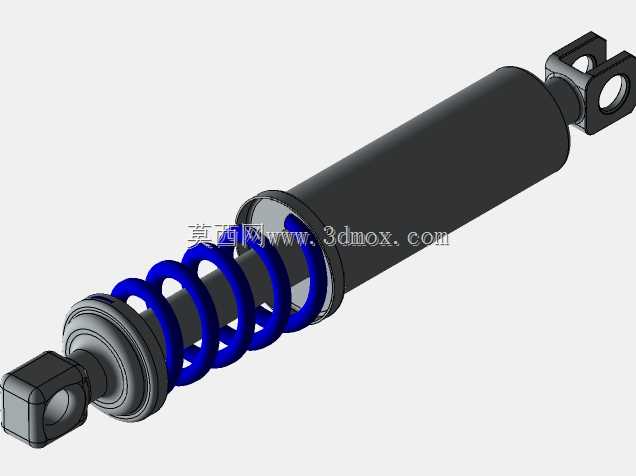

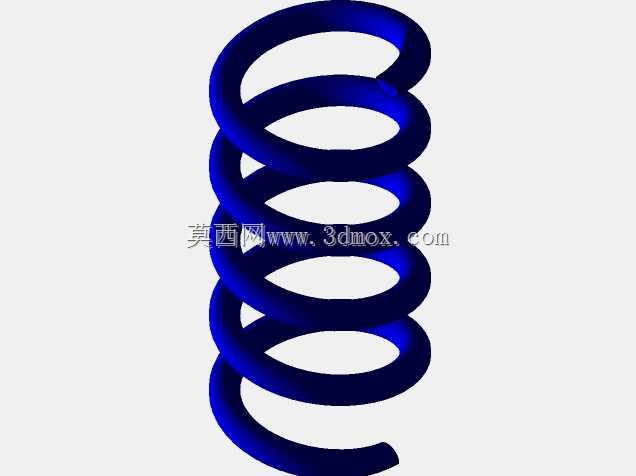

　　很多刚入行的设计师做减震选型的时候，容易只盯着弹簧刚度算，忽略阻尼匹配的问题，这套结构的设计逻辑刚好把两个核心功能做了集成：外侧的蓝色螺旋弹簧承担主要的垂直承载，负责把路面传来的大冲击峰值给卸掉，相当于把硬冲击变成软支撑；中间同轴布置的液压阻尼筒，作用是克制弹簧压缩回弹后的往复震荡——要是只有弹簧没有阻尼，过个坎之后车架会上下晃好几下才能稳下来，不管是驾乘体验还是作业精度都没法保证，阻尼筒内部的阀系结构会在活塞杆伸缩的时候，让液压油通过细小的节流孔产生阻尼力，把弹簧往复运动的动能转化成油液的热能散掉，一次冲击之后最多一两个往复就能把震动消停下来。

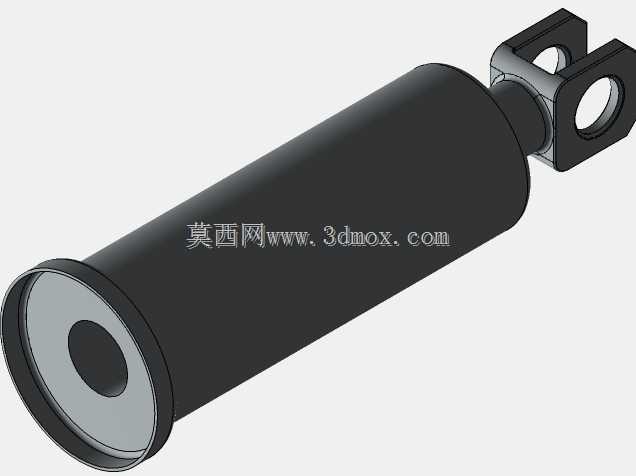

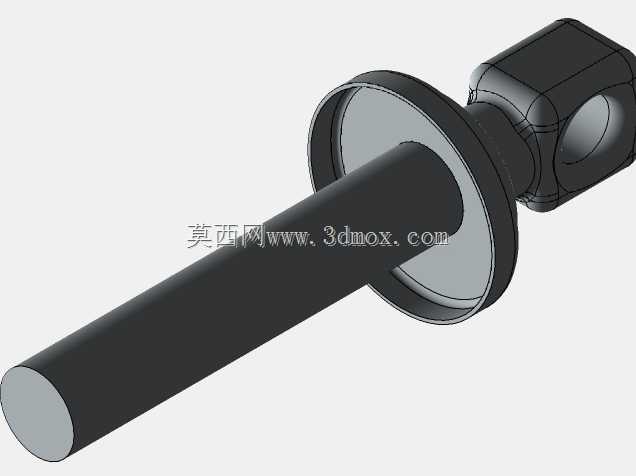

　　说回结构本身的安装边界，两端的吊耳结构是特意做的铰接式设计，两端的安装孔都是通孔结构，装配的时候直接穿销轴固定在车架和轮边摆臂的对应安装座上就行，这种铰接设计的好处是，悬架跳动过程中减震器的角度会随着摆臂摆动自然调整，不会出现别劲卡滞的情况，不会因为安装约束过强给活塞杆带来额外的径向力，能大幅延长密封件的使用寿命。做三维建模的时候特意把安装孔的同轴度、活塞杆和外筒的同轴度公差在模型里做了标注参考，实际加工的时候这两个位置的形位公差要是控不好，很容易出现漏油、卡滞的早期故障。

　　尺寸设计上，整体的伸缩行程留了足够的余量，不会出现悬架跳到底的时候减震器先顶死、或者拉伸到极限的时候把活塞杆拉脱的情况——弹簧的预压量在装配状态下就做了匹配，静态承载的时候弹簧压缩量刚好落在设计刚度曲线的线性区间，不会因为空载太硬、满载就压并圈。阻尼筒的外筒直径和弹簧的中径做了匹配，弹簧套在外侧不会和外筒发生摩擦，弹簧两端的支撑圈做了并紧磨平处理，贴合在阻尼筒的上下弹簧座上，受力的时候不会出现偏斜。

　　实际选型的时候还要注意，不同的载荷工况要匹配不同线径的弹簧和不同阻尼系数的阀系，比如重载作业的车辆要选线径更粗、刚度更大的弹簧，阻尼阀的节流孔也要做对应调整，不然拉不住硬弹簧的回弹；要是用在对平顺性要求高的通勤载具上，弹簧刚度可以选软一点，阻尼也调得偏舒适性取向，低速压缩的时候阻尼力小一点，高速回弹的时候阻尼力大一点，既能过滤细碎震动，也能拉住大冲击的回弹。建模的时候把各个零件的装配关系都做了完整约束，弹簧的螺旋升角、有效圈数、支撑圈数都按实际加工参数做的，阻尼筒的密封槽、活塞杆的导向套结构也做了细节还原，不管是做悬架运动仿真，还是直接导出工程图做生产参考，都能直接用，不用再花时间补结构细节。
