双缸往复式动力传动机构结构设计

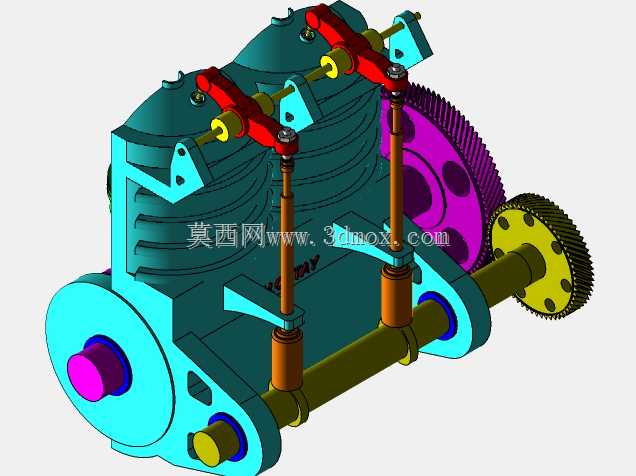

　　这套双缸动力传动结构，核心是通过曲柄连杆机构将活塞的往复直线运动转化为曲轴的旋转运动，配套的大小齿轮组负责完成转速匹配与扭矩输出，在小型通用动力设备、教学演示教具、微型动力试验台架场景中都有实际应用。从实际使用角度看，这类双缸布局相比单缸结构，动力输出的平顺性有明显提升，两个活塞交替做功可以抵消部分往复惯性力，降低整机运行时的振动幅度，适合对运行稳定性有一定要求的小型动力配套场景。

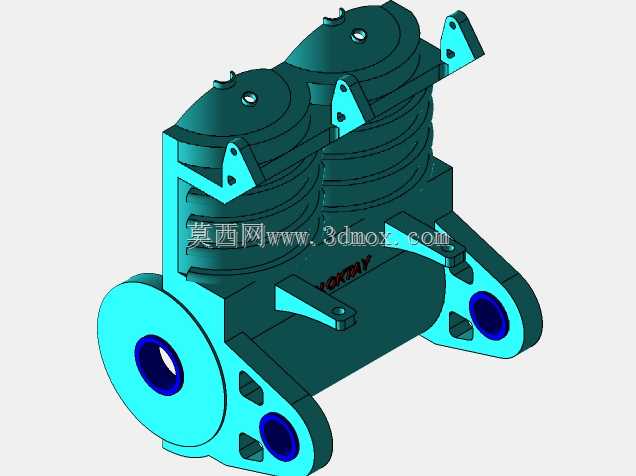

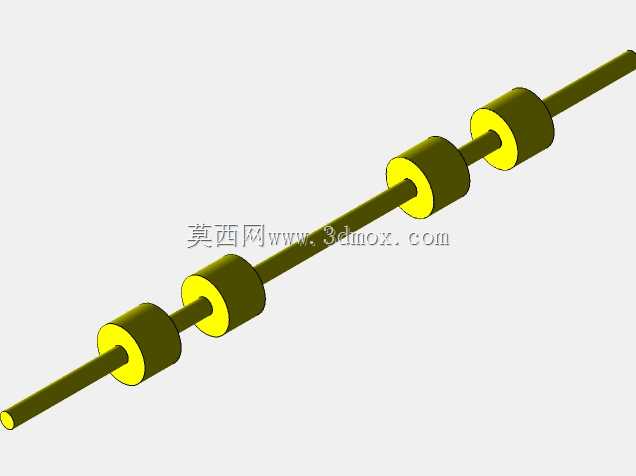

　　设计层面首先考虑的是运动干涉规避，建模阶段需要反复核对活塞在上止点、下止点位置时，连杆与缸体侧壁、曲轴平衡块的间隙，尤其是连杆摆动到最大角度时，不能和缸体的加强筋、安装凸台产生刮碰，图中缸体侧面的镂空结构，一方面是为了降低整机重量，另一方面也是给连杆摆动预留足够的安全间隙，同时兼顾装配时的操作空间。曲轴的支撑位采用了双侧轴承布置，两个主轴承分别布置在曲轴两端，配合中间的连杆轴颈，保证曲轴在高速旋转时的径向跳动量控制在合理范围内，避免出现轴瓦偏磨或者密封件过早损坏的问题。

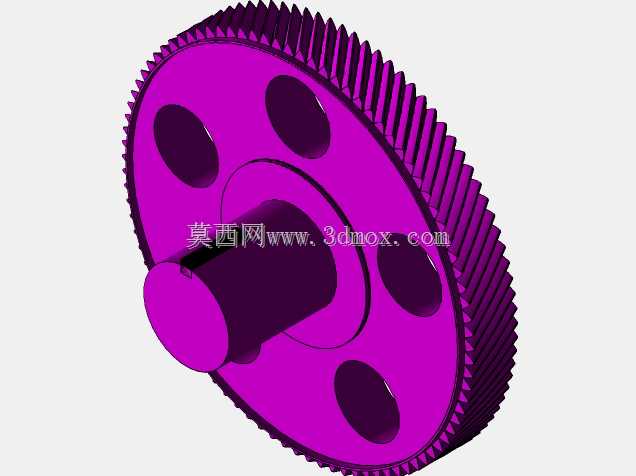

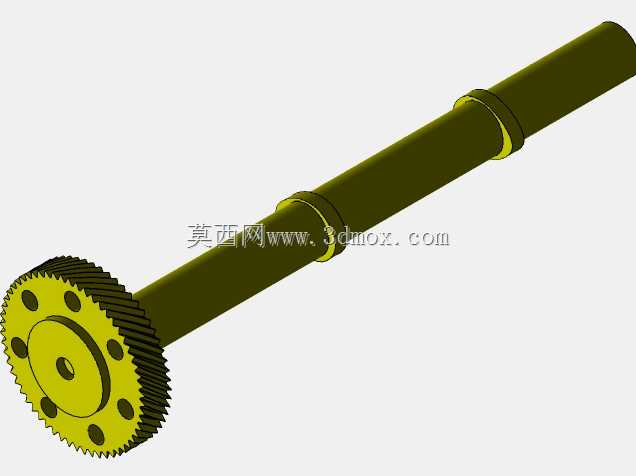

　　齿轮传动部分的大齿圈与小齿轮采用定轴齿轮啮合布局，大齿圈直接安装在曲轴的动力输出端，小齿轮作为动力输出端对接后续负载，设计时需要保证两个齿轮的中心距公差控制在合理区间，齿侧间隙既不能过大导致传动冲击噪音，也不能过小导致卡滞、磨损加剧。图中大齿轮采用辐板式结构，在轮辐上开设减重孔，既降低旋转件的转动惯量，减少启停时的惯性冲击，也能节省加工材料，降低制造成本；小齿轮的轮毂部分做了加长设计，方便安装联轴器或者带轮，适配不同的负载连接需求。

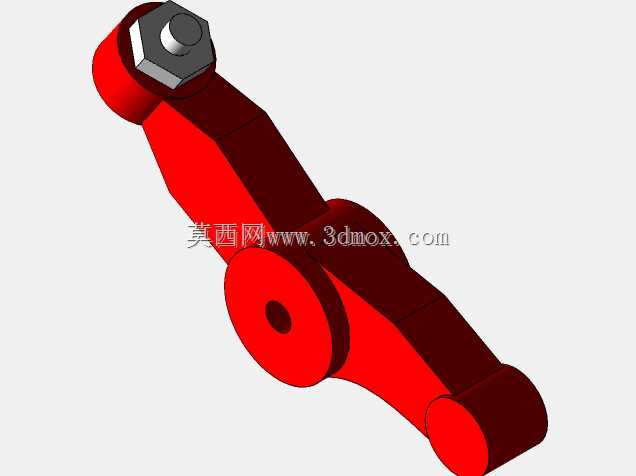

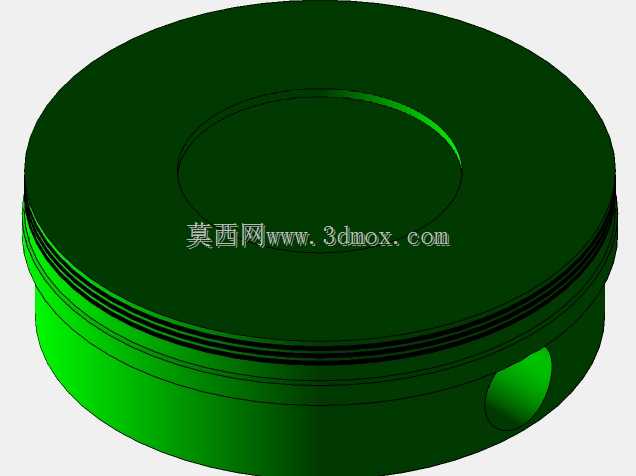

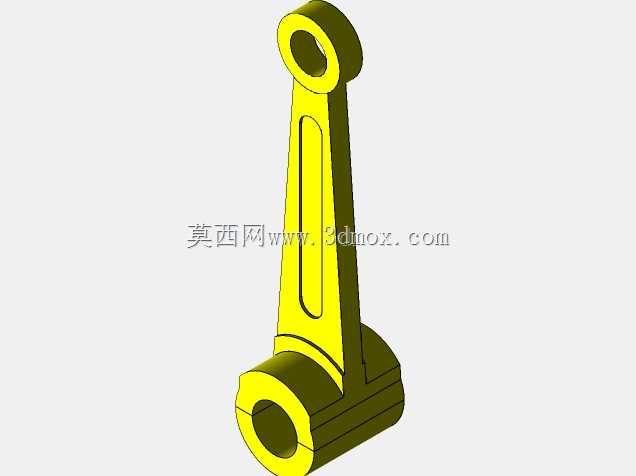

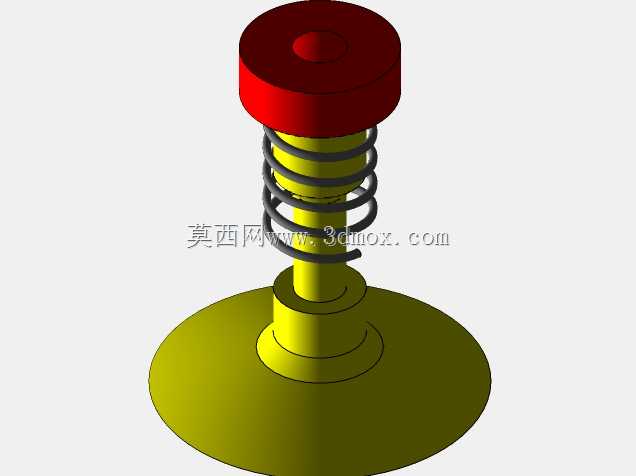

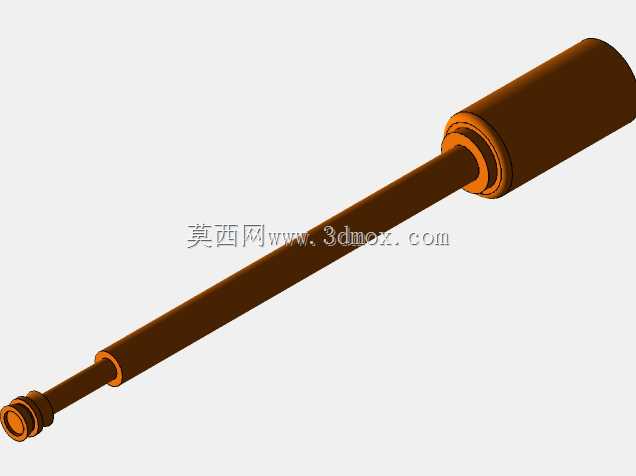

　　活塞与连杆的连接采用浮动销结构，活塞销两端用卡簧限位，避免活塞销轴向窜动刮蹭缸体内壁，连杆小头端镶嵌铜套，降低活塞销与连杆的磨损，延长部件使用寿命。缸体顶部的气门摇臂组件，负责配合活塞的运动节奏完成进排气动作，摇臂的铰接点位置经过反复调整，保证气门的开启升程、开启时长匹配动力输出的需求，摇臂与气门杆的接触端设计了耐磨接触面，减少长期往复运动带来的磨损。

　　安装边界方面，这套结构的主安装位集中在缸体底部的安装凸台以及曲轴两端的轴承座位置，安装时需要保证曲轴的水平度，避免轴承承受额外的轴向力；整机的横向尺寸主要由两个缸体的中心距决定，纵向尺寸由曲轴的长度以及齿轮组的外圆直径决定，设计配套安装机架时，需要在齿轮啮合侧预留出齿轮润滑、检修的操作空间，在缸体顶部预留出气门组件调整、维护的空间，同时要考虑进排气管道、油路的布置空间，避免后续装配时出现管线与运动部件干涉的问题。

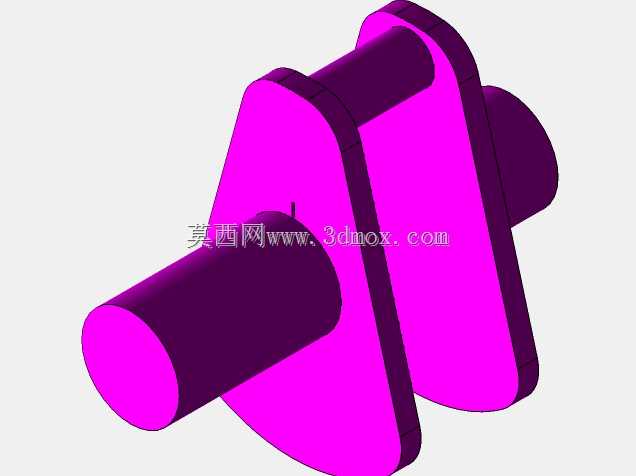

　　从结构强度角度看，缸体的加强筋布置沿着受力方向延伸，从主轴承座位置一直延伸到缸套外壁，把曲轴旋转时产生的冲击力、活塞往复运动的侧推力均匀分散到整个缸体结构上，避免局部应力集中导致缸体开裂。曲轴的平衡块设计对应两个连杆轴颈的位置，平衡块的重量经过匹配，抵消活塞、连杆往复运动产生的一阶惯性力，进一步降低运行振动。这类结构在做三维建模时，需要先完成运动仿真验证，确认所有运动部件在全行程内无干涉，齿轮啮合的重合度符合设计要求，再输出工程图用于加工生产，避免后续加工装配阶段出现设计问题导致返工。
