手动式内螺纹通风截止调节构件

　　在民用建筑通风系统、小型工业送风支路、实验室通风柜管路这类对通断调节精度要求不高、但需要频繁手动操作的场景里，这类小通径直动式调节构件的出镜率一直不低。不同于大口径通风管道上的电动风阀，DN15规格的这类构件主要适配小流量支路的通断与开度调节，比如化验室局部排风的支管、小型设备的冷却通风支路、住宅新风系统的末端分支，安装位置通常在管路靠近操作端的位置，方便运维人员直接手动调整开度，不需要额外配置执行器与控制线路，成本低、可靠性强，在无防爆要求、无自动化联控需求的场景下实用性非常突出。

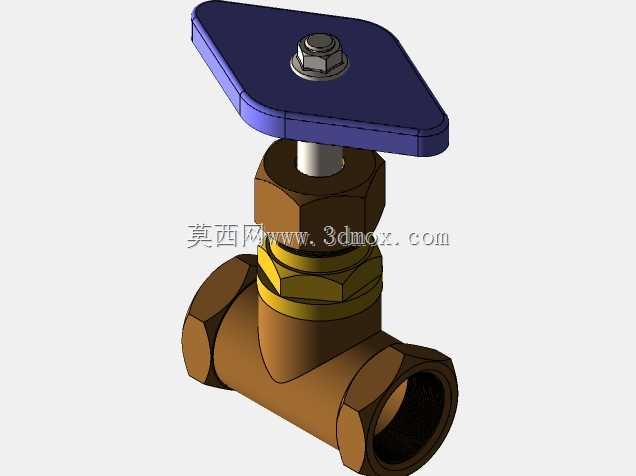

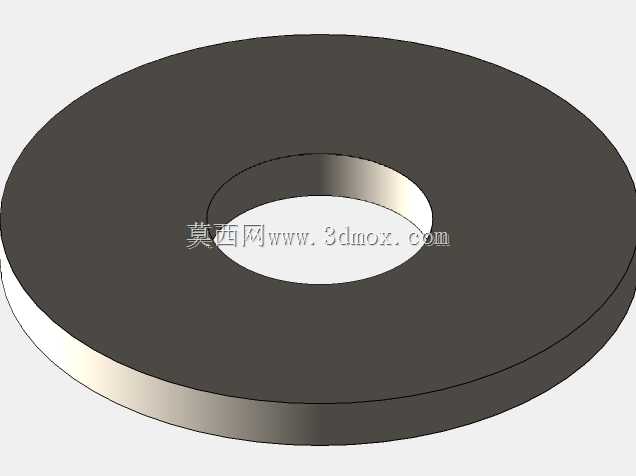

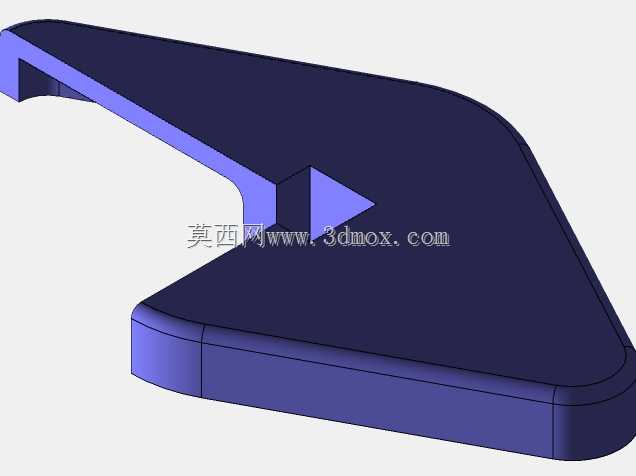

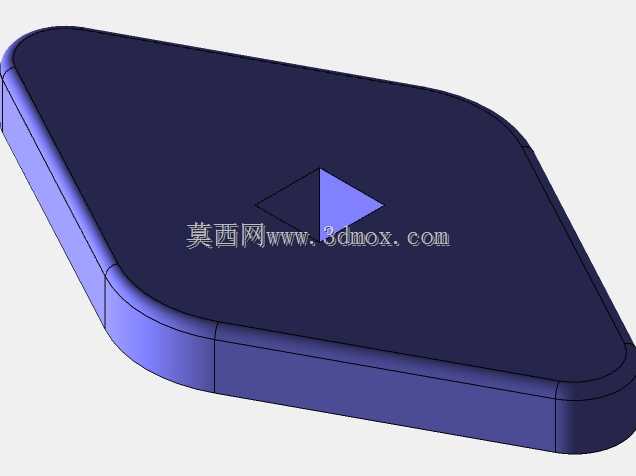

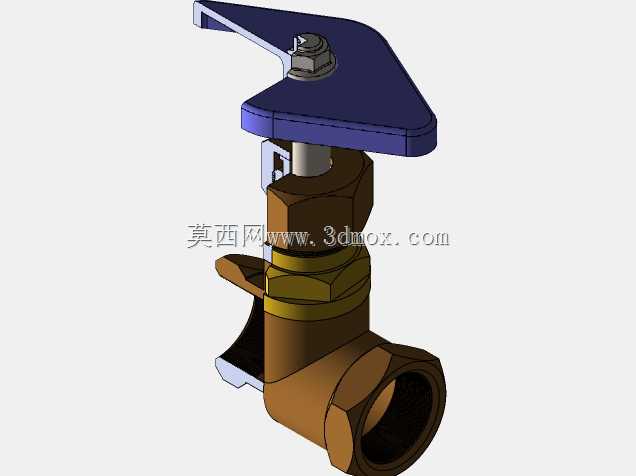

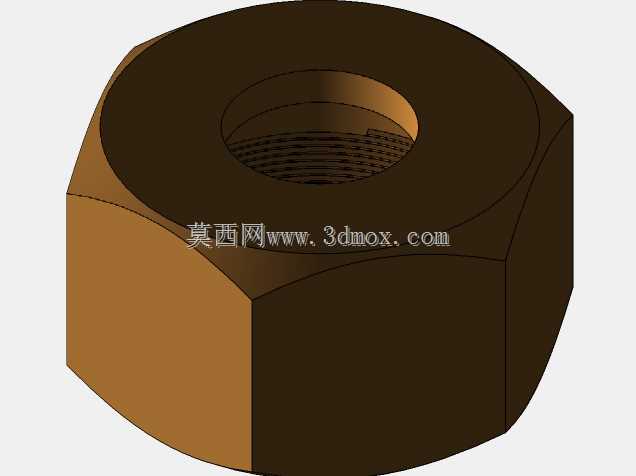

　　从结构设计逻辑来看，这款构件采用了最成熟的直动式截止结构，流体从阀体一端的内螺纹接口进入，经过阀瓣与阀座形成的密封面区域，从另一端内螺纹接口流出，阀杆的升降直接带动阀瓣做轴向位移，以此改变密封面的通流面积，实现从全关到全开的无级调节。操作端采用了菱形的扁平手柄，相比圆形手柄，菱形结构的棱角能给操作人员提供更明确的施力点，开关到位时的位置辨识度更高，不需要额外观察阀位标识，仅凭手柄的朝向就能快速判断当前的开度状态，在光线不佳的设备夹层、吊顶内的管路安装场景下，这个设计细节能大幅降低运维操作的误判概率。手柄与阀杆之间采用六角螺母锁紧固定，装配时可以根据现场操作空间的朝向调整手柄的初始安装角度，避免手柄被周边管路或构件遮挡，适配不同安装空间的操作需求。

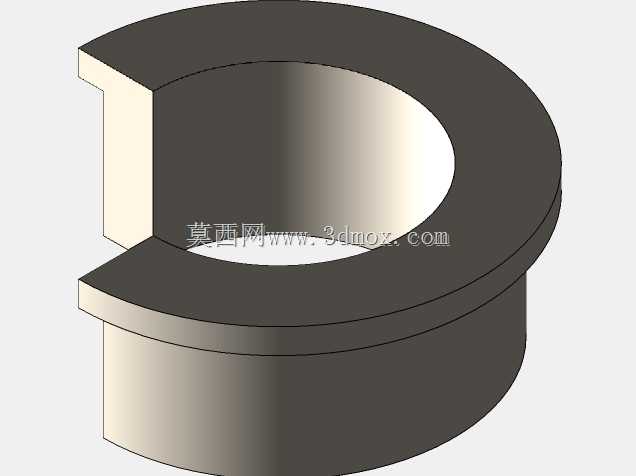

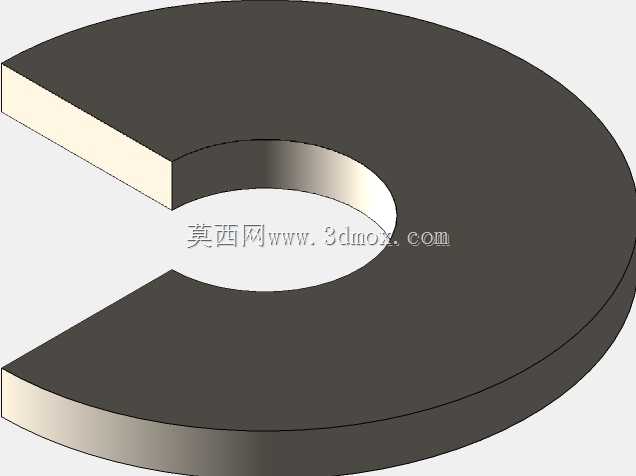

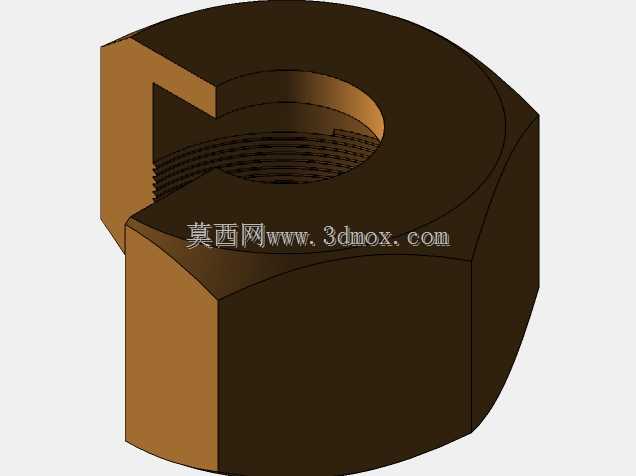

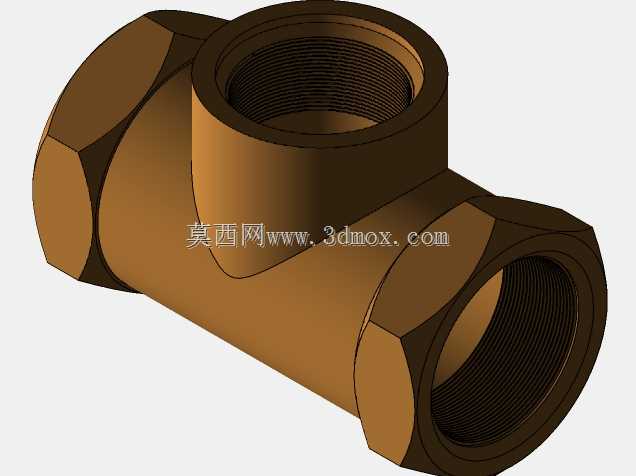

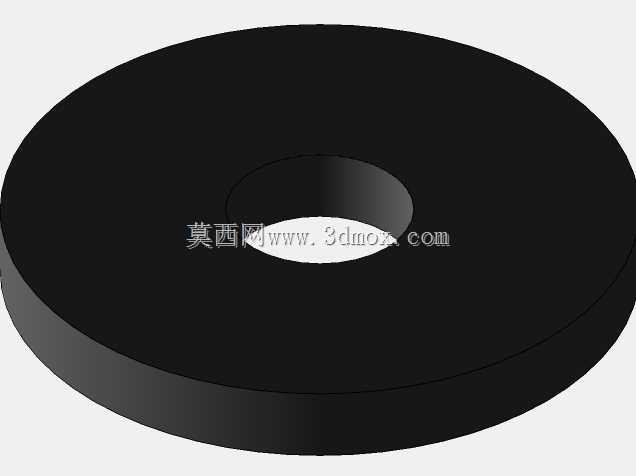

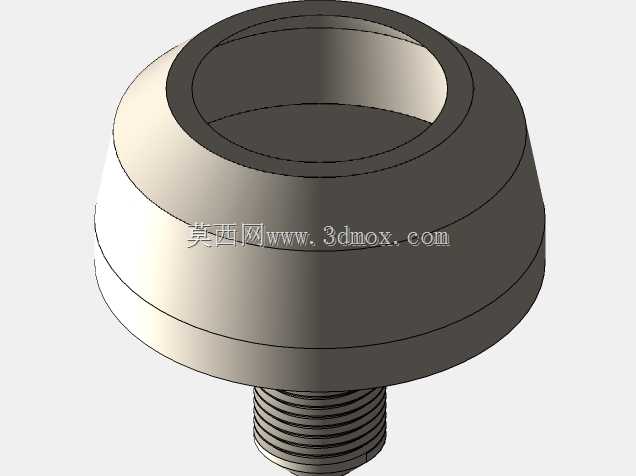

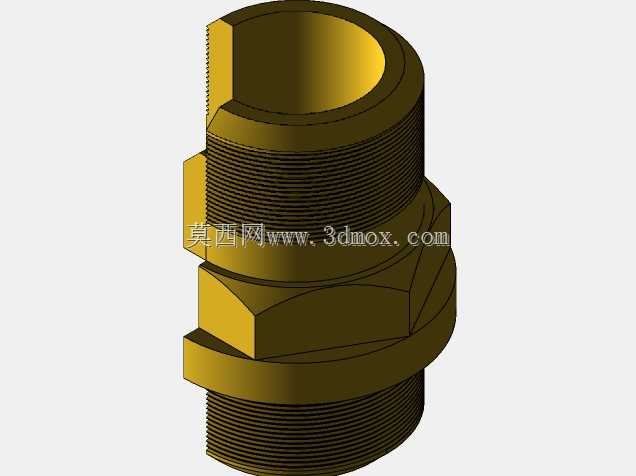

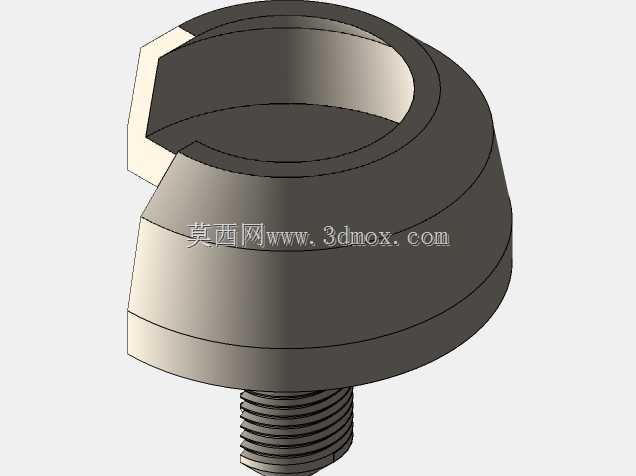

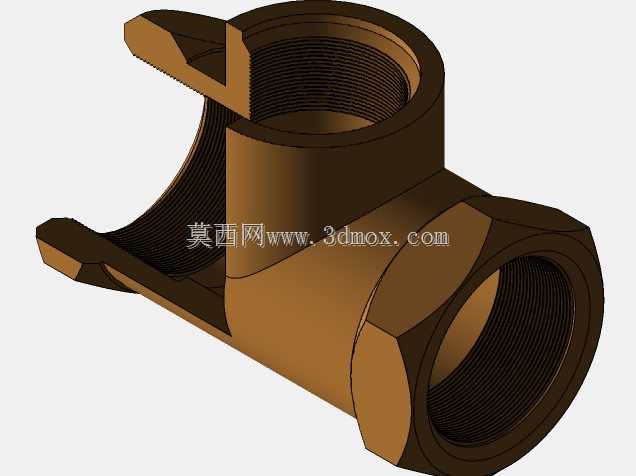

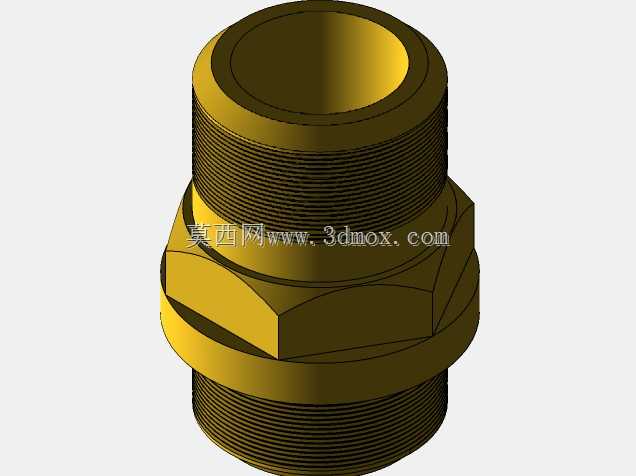

　　阀体部分采用了黄铜材质的等径直通结构，两个连接端均为标准内螺纹，适配同规格的低压流体输送用焊接钢管或者PPR转接头，安装时不需要额外的变径配件，直接与支路管路螺纹旋合即可，配合生料带或者密封胶就能满足低压通风场景的密封要求。阀杆与阀体之间采用了多层填料密封结构，中部的六角锁紧压盖可以在填料出现磨损泄漏时，通过适度旋紧压盖来补偿填料的压缩量，延长密封件的使用寿命，不需要整体拆解阀门就能完成日常的密封维护，降低运维成本。阀瓣与阀杆采用一体式的铜质结构，密封面直接在阀瓣上车削成型，针对通风场景无硬质颗粒、无强腐蚀介质的特点，金属硬密封的结构完全能满足泄漏率要求，同时相比软密封结构，耐温范围更宽，在输送温度稍高的排风介质时也不会出现密封件老化变形的问题。

　　从安装边界尺寸来看，这款DN15规格的构件，阀体两端的接口中心距符合小通径截止阀的通用安装尺寸，安装时只需要在管路预留出阀体本身的长度空间，加上手柄旋转90度操作时需要的上方空间即可，不需要额外预留过大的操作检修空间。手柄在全关到全开的行程中旋转角度为90度，操作时的施力扭矩很小，即使是没有经过专业培训的运维人员也能轻松完成开关调节。整体结构没有复杂的异形零件，所有零件都是回转体或者简单的冲压、车削件，加工工艺性好，量产时的成本控制难度低，同时零件的通用化程度高，填料、锁紧螺母这类易损件都可以和同规格的水暖截止阀通用，后期更换配件的采购难度极低。

　　在实际选型应用中，这类构件主要适配压力等级不超过1MPa、介质温度在-10℃到120℃之间的空气或者其他无腐蚀性气体管路，不能用于液体管路或者高压气体管路，因为金属硬密封的结构在液体介质下的泄漏率无法满足截断要求，高压场景下的阀杆密封强度也不足。安装时需要注意介质流向与阀体上的标识方向一致，虽然通风场景下反向安装也能实现通断，但会增加阀瓣开启时的流体阻力，同时长期反向承压会影响阀杆填料的使用寿命。日常维护时只需要定期检查填料压盖的松紧度，以及手柄与阀杆的锁紧螺母是否松动，不需要做额外的拆解保养，在正常的使用工况下，整体使用寿命可以达到上万次操作无故障。
