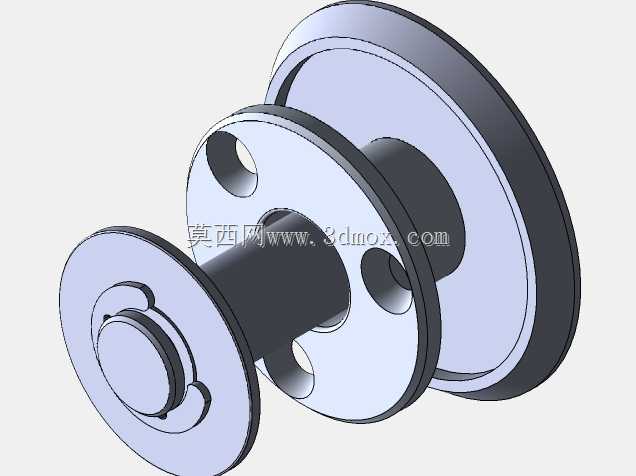

在流体管路控制的工业场景中,安科阀作为管路通断、压力调节的核心执行元件,其配套的传动连接部件直接决定阀门动作的响应精度与运行稳定性,本次设计的轮组结构正是为安科阀手动调节、传动联动环节配套的核心受力构件。从实际工况适配角度出发,该轮组需要匹配安科阀的阀杆安装尺寸,在手动操作或者联动机构驱动时,能够将输入的扭矩平稳传递至阀杆,避免出现传动卡滞、应力集中导致的部件变形问题。设计阶段首先明确了安装边界约束:轮组整体采用同轴串联式布局,中心轴段的内孔尺寸严格匹配对应规格安科阀的阀杆外径,轴段与两侧轮盘采用一体化加工结构,减少装配环节带来的同轴度误差,保证转动过程中阀杆受力均匀,不会出现偏磨导致的密封件磨损问题。两侧轮盘的功能做了明确区分,
靠近阀端的轮盘设置有定位卡槽,能够与阀杆端部的定位凸台完全嵌合,传递扭矩的同时限制轮组的轴向窜动,避免操作过程中轮组脱落;外侧轮盘设置有均匀分布的减重孔,在保证结构强度满足最大操作扭矩要求的前提下,尽可能降低部件自重,减少阀杆长期承受的附加径向载荷,延长阀门整体的使用寿命。轮盘的外缘做了圆角过渡处理,避免手动操作时的锐边划伤,同时轮盘表面的粗糙度控制在合理区间,既保证操作时的摩擦力足够,不会出现打滑,也不会因为过于粗糙增加加工成本。从受力角度校核来看,轮组的轴段直径经过扭矩验算,能够承受额定操作力矩下的剪切应力,减重孔的分布位置避开了应力集中区域,孔边均做了倒角处理,消除加工应力带来的断裂风险。在实际管路安装场景中,

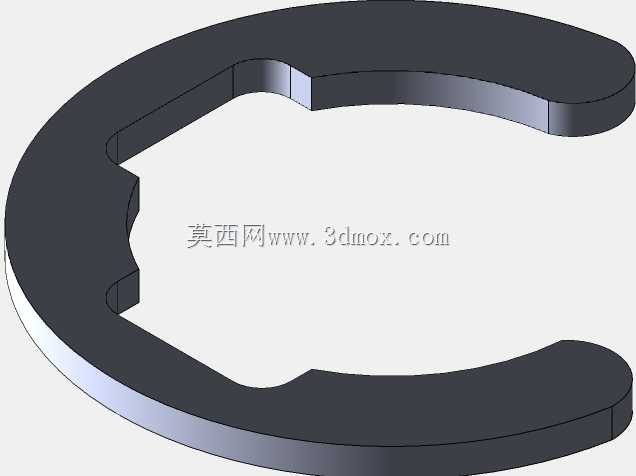

该轮组不需要额外的复杂固定件,只需要将中心轴孔对准阀杆推入,待定位卡槽与阀杆凸台嵌合后,加装端部的限位挡圈即可完成安装,维护拆卸时也只需要拆除挡圈就能直接拔出轮组,大幅降低现场运维的操作难度。针对安科阀常见的应用场景,比如化工管路、给排水系统、暖通控制管路等不同工况,该轮组的结构尺寸可以根据阀门口径的大小做等比例缩放,核心的同轴布局、卡槽定位、减重孔分布的设计逻辑保持一致,能够覆盖多规格安科阀的操作机构配套需求。设计过程中也充分考虑了加工工艺性,整个轮组结构可以采用圆钢一次车削成型,减重孔通过钻削加工即可完成,不需要复杂的铣削或者特种加工工序,普通机加工车间就能完成生产,加工成本可控,适合批量配套生产。
转动配合面的公差选择基孔制间隙配合,既保证安装时的顺畅性,又不会因为配合间隙过大导致转动过程中出现旷量,影响阀门调节的精度。轮组的轴向总长度经过适配,安装后不会突出阀门手轮操作空间过多,避免在管路密集的安装场景中与相邻管路、其他阀门部件发生干涉,外侧轮盘的直径大小经过人体工程学验证,手动操作时的力臂长度合适,操作人员不需要施加过大的作用力就能完成阀门的开闭调节,同时也能适配加装电动执行器时的连接需求,在电动改造场景中不需要更换轮组,直接将执行器的输出端与轮组外侧的连接位对接即可,兼顾手动与电动两种操作模式的适配性。
