手动真空吸附式手持搬运操作机构

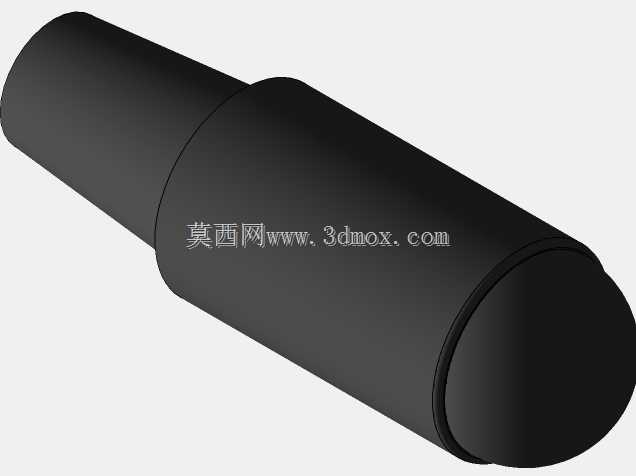

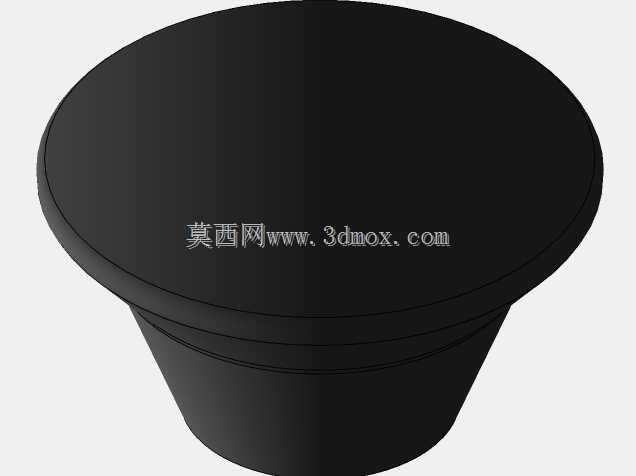

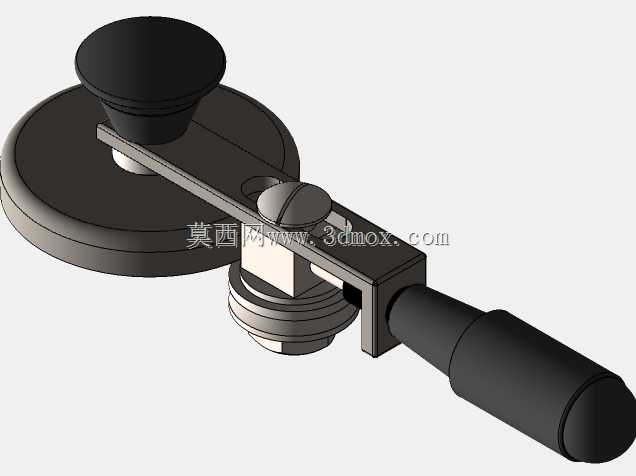

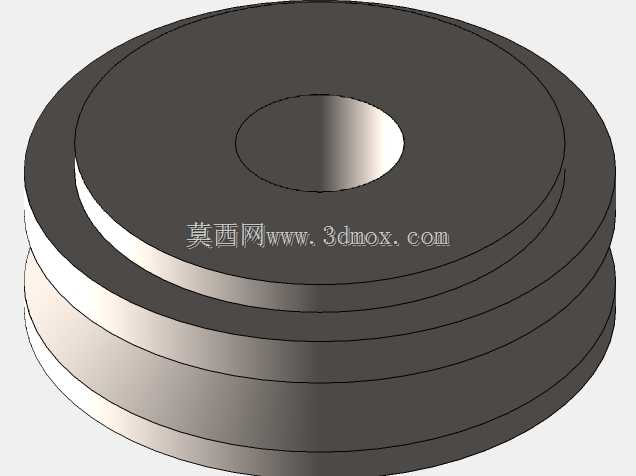

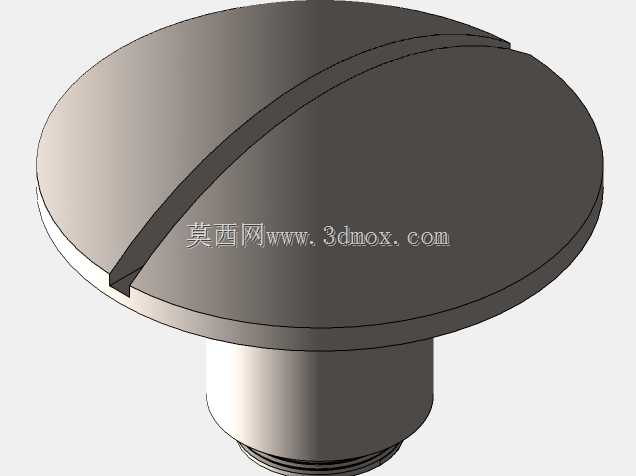

　　这款手动操作的真空吸附机构，主要面向小尺寸平整表面工件的短途转运、工位间取放场景，在电子组装工位、小型钣金加工流转、玻璃小件搬运、实验室样件转移等场景中适配性较强，相比气动真空吊具不需要外接气源，摆脱了车间气管布局的限制，操作人员可独立手持完成取放动作，适合小批量多频次的工件搬运作业，也可作为临时补位的工装在自动化产线检修、异常件下线环节使用。从结构设计来看，整个机构采用杠杆式手动抽气结构，核心的真空发生单元集成在手柄与吸盘基座的连接位置，操作人员握持带防滑纹理的绝缘手柄，按压顶部的黑色橡胶压帽即可排出吸盘与工件接触面之间的空气，形成稳定负压，侧面的扳扣式锁止结构可以在负压形成后锁定气路，避免搬运过程中漏气导致工件脱落，

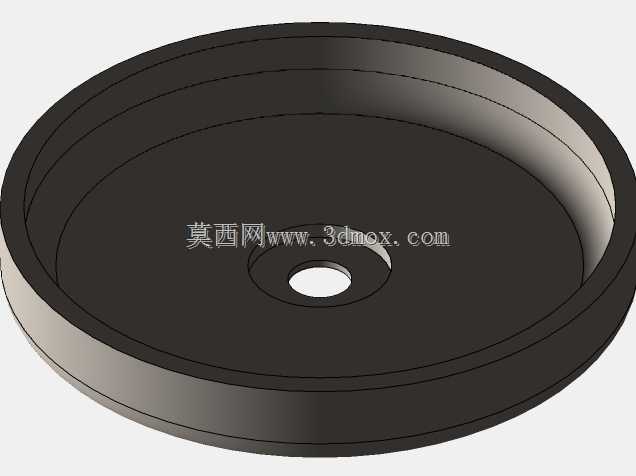

　　需要释放工件时扳动锁扣即可快速破除负压，完成工件放置。吸盘部分采用大直径丁腈橡胶材质盘体，盘面做了加厚唇边设计，与光滑金属、玻璃、亚克力、平整塑料表面接触时能形成可靠密封，唇边的形变余量可以适配表面存在轻微弧度的工件，不会因为微小的表面不平整出现漏气失压的情况。整个机构的操作力经过杠杆比匹配设计，按压压帽形成额定负压所需的按压力控制在成年人单指可轻松操作的范围内，长时间重复操作也不会造成明显的手部疲劳，手柄的握持角度与吸盘重心做了同轴匹配，提起工件时整个机构的重心落在手柄握持中心线上，搬运过程中不会出现偏载歪斜的情况，降低操作人员的握持负担。安装边界方面，吸盘基座的直径适配常见的4寸以下平整工件搬运，

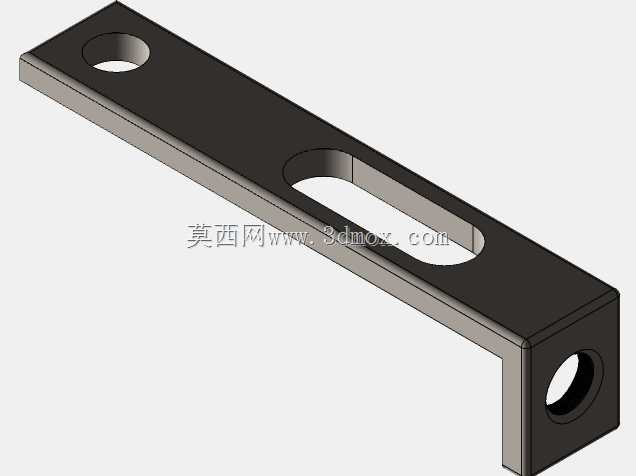

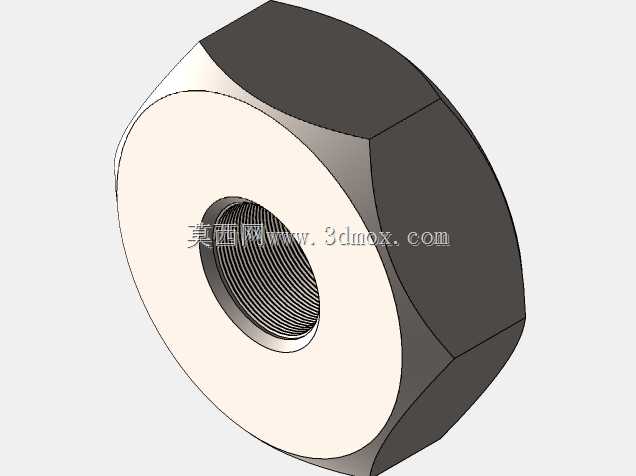

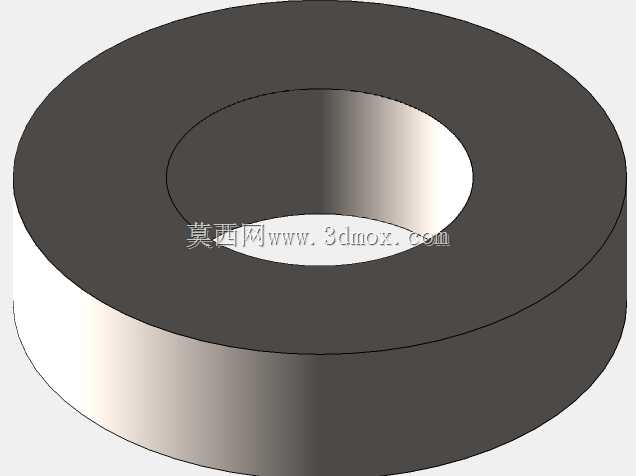

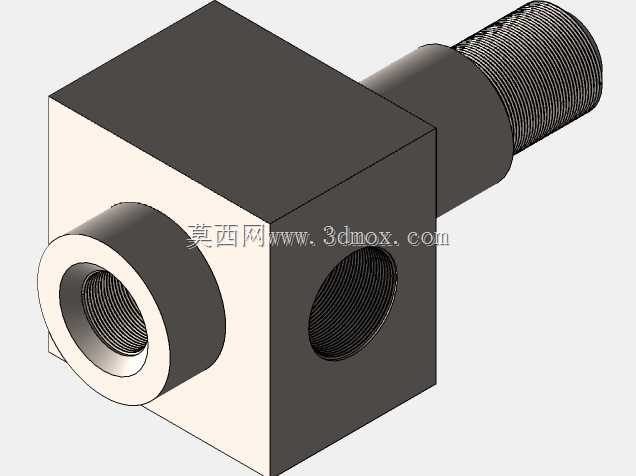

　　整体横向长度控制在单手握持可覆盖的范围，不需要额外的吊装辅助设备即可独立使用，连接部位的金属结构件采用硬质铝合金加工，在保证结构强度的前提下控制了整体自重，长时间手持作业不会有明显的负重感。气路的密封结构采用锥面配合加橡胶密封圈的设计，没有复杂的气路管线，日常维护只需要定期检查吸盘唇边的磨损情况、更换密封胶圈即可，不需要复杂的调试维护工作，对于没有专业工装维护人员的小型加工车间、维修工位十分友好。在实际使用中，这款机构可以吸附的工件重量覆盖从几十克的小型电子元件到数公斤的平板类零件，负压保持能力可以满足常规工位间3到5分钟的转运时长需求，不会出现中途缓慢掉压的情况，锁止结构的卡位设计带有明显的到位反馈，

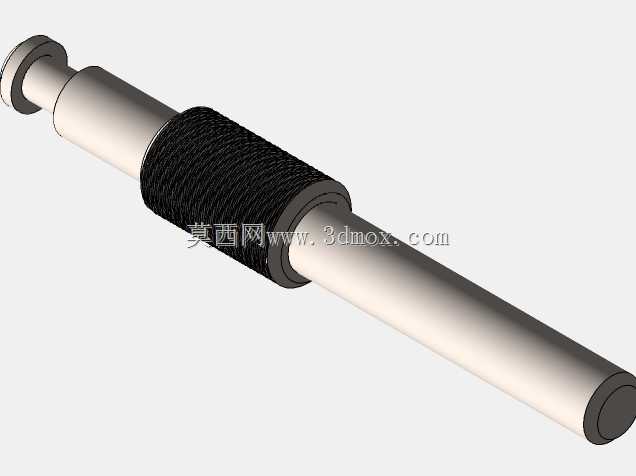

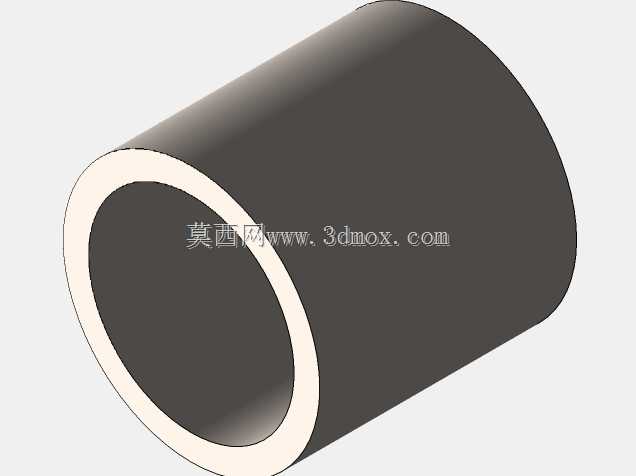

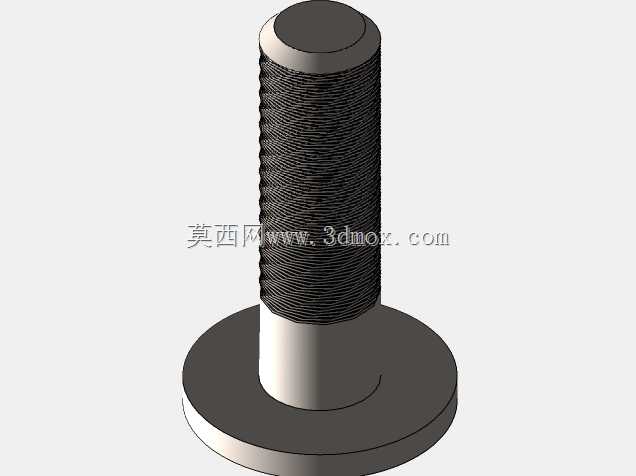

　　操作人员可以通过手感判断是否已经完成负压锁定，不需要额外观察气压指示装置。结构上的转动连接部位都做了间隙配合优化，扳动释放锁扣时的行程很短，只需要单根手指拨动即可完成解锁放料，配合取料动作可以实现连贯的取-移-放操作循环，相比传统的镊子、卡爪类取料工具，不会对工件表面造成夹痕、刮伤，尤其适合表面质量要求高的抛光件、镀膜件、印刷面工件的搬运作业，避免取放过程中造成工件外观不良。整个机构的外露金属部件都做了发黑防锈处理，在车间多油污、多粉尘的环境下使用也不会轻易出现锈蚀卡滞的问题，橡胶件的材质耐常见的车间切削液、酒精擦拭，日常清洁维护十分方便。
