四爪自定心卡盘内部夹持结构

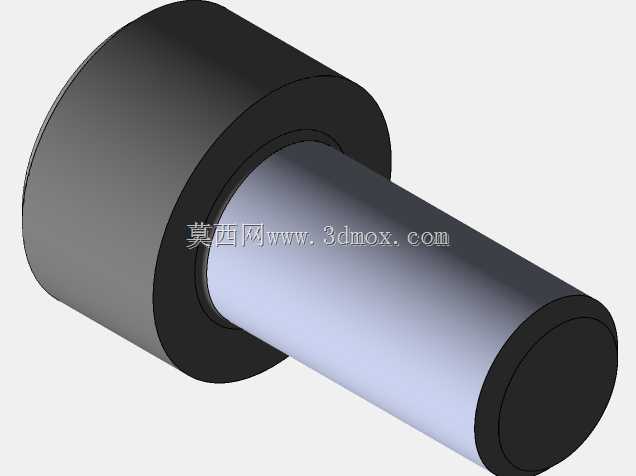

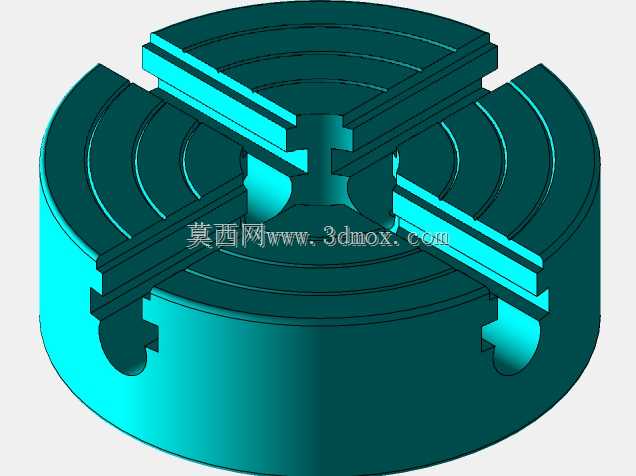

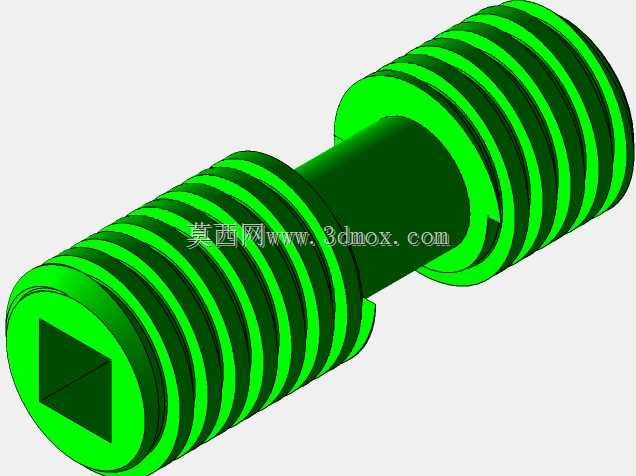

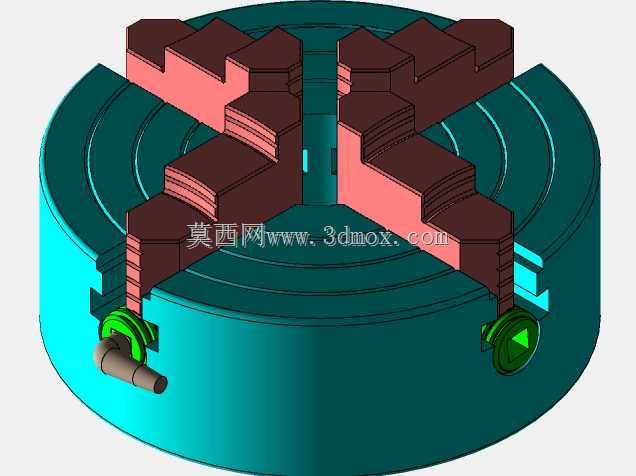

　　在金属切削加工的装夹环节里，这类四爪同步夹持结构是盘类、轴类工件定位装夹的核心功能部件，常配套安装在普通车床、数控车床、外圆磨床等回转加工设备的主轴端，承担工件装夹定位、传递切削扭矩的核心作用，和传统三爪卡盘相比，四爪同步结构的夹持接触面积更大，对方形、异形截面工件的适配性更强，装夹时的受力分布更均匀，能有效降低薄壁工件装夹变形的概率。从结构设计逻辑来看，该结构采用盘式基体作为承载主体，基体内部加工有平面螺纹盘结构，四个卡爪分别与平面螺纹的不同齿段啮合，当通过外部扳手转动小锥齿轮时，会带动与锥齿轮啮合的大锥齿圈转动，大锥齿圈与平面螺纹盘为同轴固连结构，转动时即可驱动四个卡爪沿基体上的径向导槽做同步向心或离心移动，

　　实现工件的自动定心与夹紧动作，这种传动结构的定心精度可稳定控制在0.05mm以内，重复装夹的定位一致性较好，能满足常规回转类零件的加工精度要求。基体的外圆与端面设置有标准的主轴连接止口，可适配不同规格的机床主轴法兰安装尺寸，安装时通过止口定位、螺栓锁紧即可完成与主轴的刚性连接，卡爪的行程设计覆盖了常用规格工件的夹持范围，导槽采用梯形截面结构，能承受更大的切削颠覆力矩，避免重切削时卡爪出现移位或抬升问题。实际生产应用中，该结构可适配实心轴、空心盘、方形毛坯、异形锻件等多种类型工件的装夹需求，在批量加工场景下，同步移动的卡爪无需逐个调整夹持位置，能大幅缩短装夹辅助时间，提升加工效率；针对薄壁环形工件装夹时，

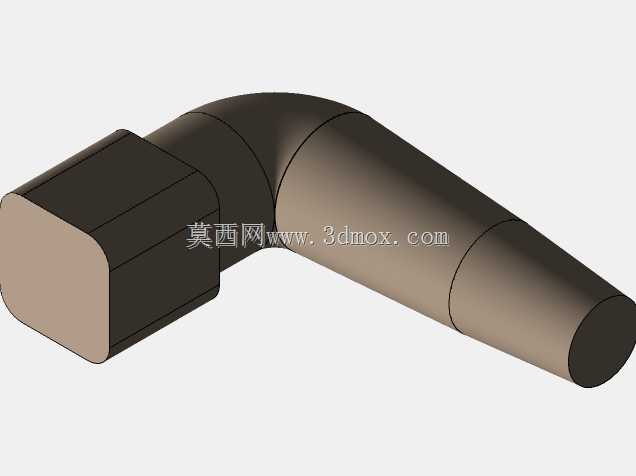

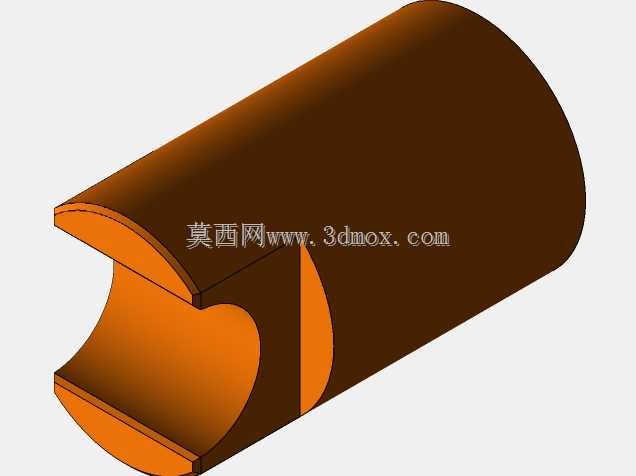

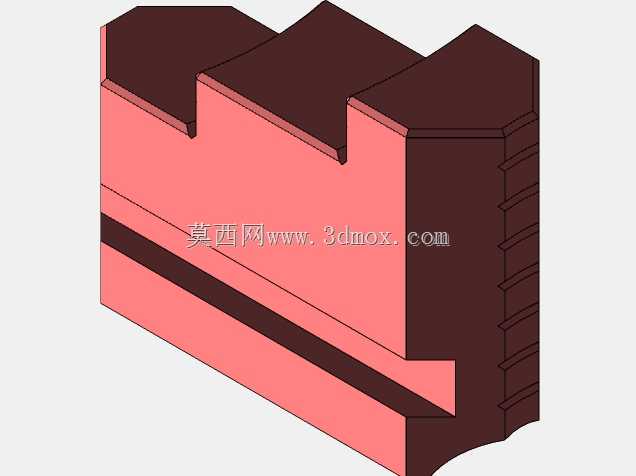

　　四个卡爪的同步施力可避免单爪过压导致的工件圆度超差问题，配合软爪修配工艺，还可实现更高精度的工件装夹定位。设计过程中，平面螺纹的齿形参数经过优化，螺距选取兼顾了夹持行程与夹紧力传递效率，锥齿轮的啮合间隙设置有调整结构，长期使用出现磨损后可通过调整补偿间隙，保证卡爪移动的同步性；基体采用高强度铸铁材质铸造后经时效处理，可消除内应力，避免长期使用出现变形，卡爪的夹持面加工有锯齿形防滑纹路，可增加与工件表面的摩擦力，防止切削过程中工件出现打滑转动问题。从安装边界来看，该结构的整体轴向厚度控制在适配主轴端安装空间的范围内，不会过多占用机床的轴向加工行程，基体背部的锥齿轮安装位做了密封防护设计，可阻挡切削液、铁屑进入内部传动腔，

　　减少传动件的磨损，延长部件的使用寿命。在工装夹具选型场景中，这类四爪同步卡盘结构兼顾了装夹效率与夹持稳定性，既可以用于常规回转零件的批量加工，也可适配部分异形截面零件的装夹需求，是机械加工车间应用范围较广的通用装夹部件，其结构设计的合理性直接影响加工过程的可靠性与工件的最终加工精度。
