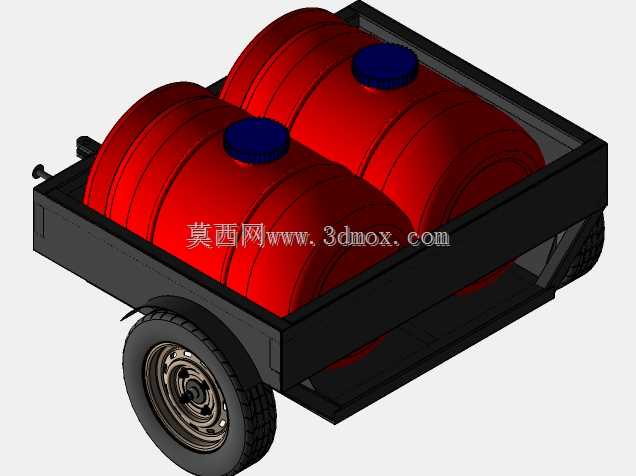

双储液罐拖挂式小型转运挂车结构

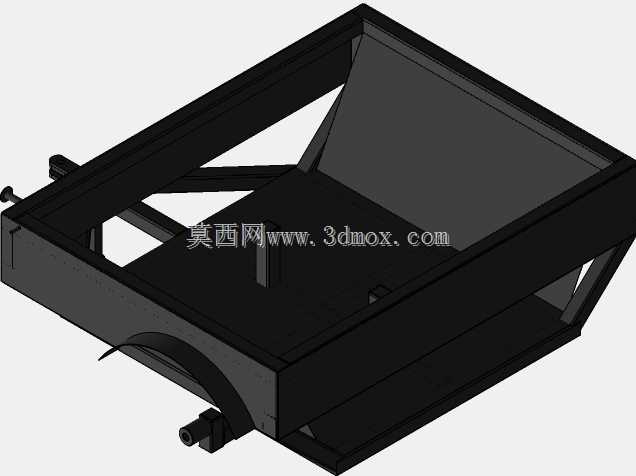

　　这款拖挂式储运设备主要面向小体量液态物料的短距离转运场景，常见于厂区内部切削液配送、园林养护药液转运、小型工地散水作业、农牧区液态肥短途输送等场景，适配轻型牵引动力，不需要大型牵引车辆即可完成接驳，在道路条件有限的狭窄作业区域有较强的适配性。整体结构采用框架式承载底盘，底盘主体为矩形焊接框架结构，框架边缘做了加高围挡设计，刚好可以将两个卧式储液罐完全嵌装在框架内部，避免运输过程中罐体出现横向滑移，围挡高度覆盖罐体下半部分约三分之一的位置，既保证了罐体固定的可靠性，也不会遮挡罐体顶部的加注口，方便日常加注作业。底盘下方配置单轴双轮行走结构，轮组采用橡胶充气轮胎搭配钢制轮毂，轮毂与车轴之间配置常规滚动轴承结构，轮距设定匹配罐体宽度，

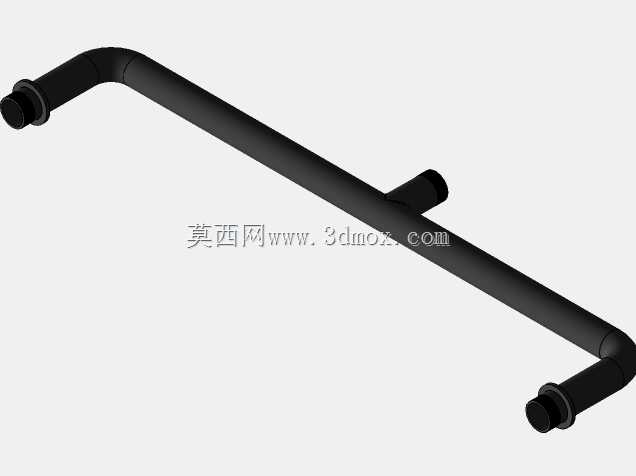

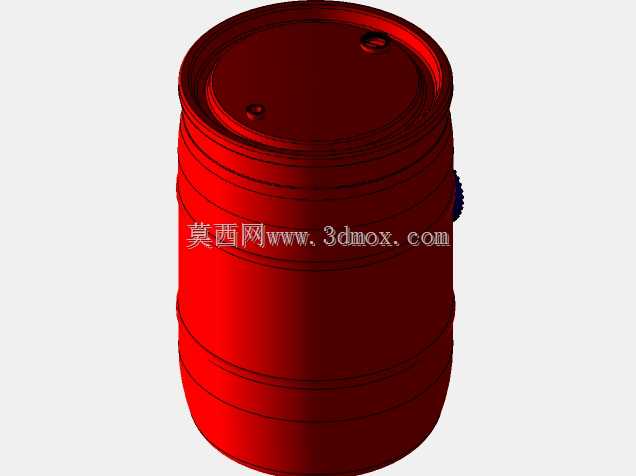

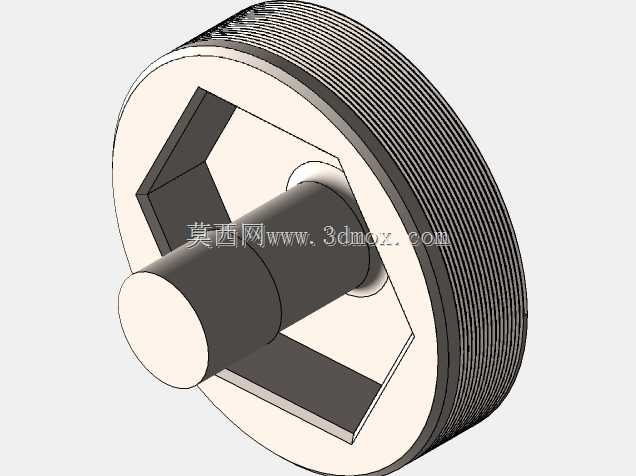

　　保证满载行驶过程中的侧向稳定性，不会因为罐体内部液体晃动出现侧倾风险。牵引连接结构设置在底盘前端，采用插销式牵引钩结构，可以快速与轻型牵引车、农用三轮车、厂区电动转运车等动力设备完成接驳，牵引销的直径适配多数小型牵引设备的拖挂接口，不需要额外改装即可通用。两个储液罐采用卧式椭圆柱造型，相比立式罐体可以有效降低整车重心，提升行驶过程中的稳定性，罐体顶部设置带密封盖的加注口，密封盖采用旋拧式结构，内置密封胶圈，可以避免运输过程中液体溢出，同时也能防止外部杂物进入罐内污染物料。两个罐体独立布置在底盘框架内，可根据需求分装不同类型的液态物料，也可通过底部连通管路实现单种物料的大容量存储，罐体与底盘框架之间设置橡胶缓冲垫，

　　减少行驶过程中路面颠簸对罐体焊缝造成的冲击，延长罐体使用寿命。设计过程中优先考虑了窄路通行能力，整车宽度控制在1.2米以内，长度不超过2米，转弯半径小，可以在宽度有限的厂区通道、田间小路、园区步道内灵活通行，底盘离地间隙设定在200毫米左右，可以应对轻度非铺装路面的起伏，不会出现底盘剐蹭的问题。安装边界方面，牵引接口的中心高度距离地面约450毫米，与多数轻型牵引设备的后拖钩高度匹配，不需要额外调整牵引臂高度；轮组的安装位置靠近底盘重心点，满载状态下牵引点的下压力控制在合理范围内，不会对牵引车辆的尾部造成过大负载，也不会出现行驶过程中拖头翘动的问题。罐体顶部加注口的高度距离地面约1.1米，操作人员站在地面即可完成开盖加注、

　　液位检查等操作，不需要额外登高，提升日常使用的便利性。底盘尾部预留了可选装的尾灯安装位，可以根据道路行驶需求加装警示灯、反光标识，满足短距离道路通行的安全要求。框架结构采用标准型钢焊接成型，焊接位置做了倒角处理，避免应力集中，整体承载能力可以满足两个罐体满载总重的承载需求，底盘框架的横梁间距经过优化，既可以均匀承托罐体的重量，也不会过多增加整车自重，降低牵引过程中的动力消耗。日常使用过程中，该设备不需要复杂的维护，轮组轴承定期加注润滑脂即可，罐体内部可根据存储物料的特性定期冲洗，框架表面做防锈涂装处理，可以适应户外潮湿、多尘的作业环境，减少锈蚀风险。
