现场液压冲洗与管道安装拖挂平板作业装置

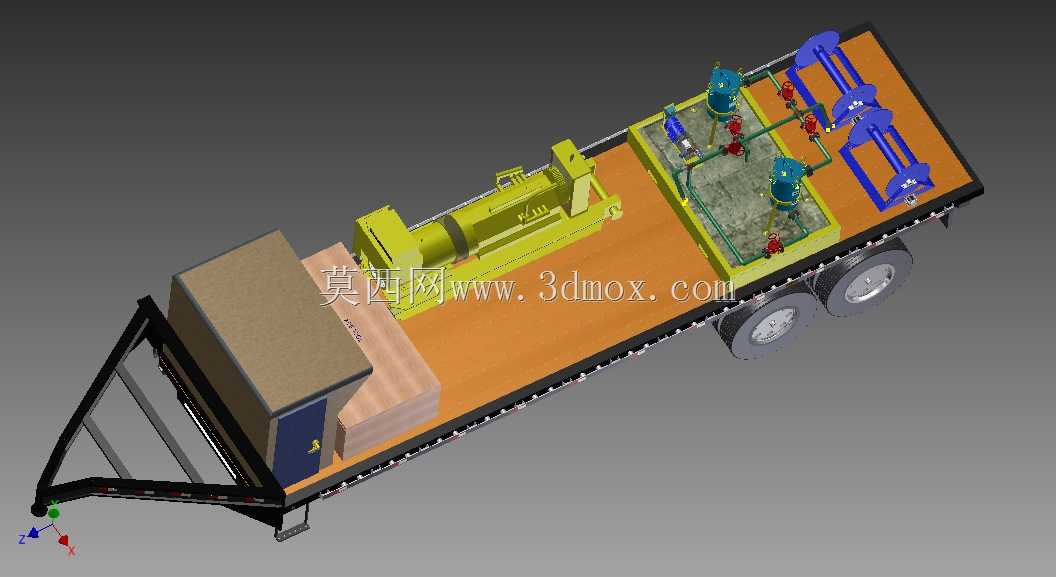

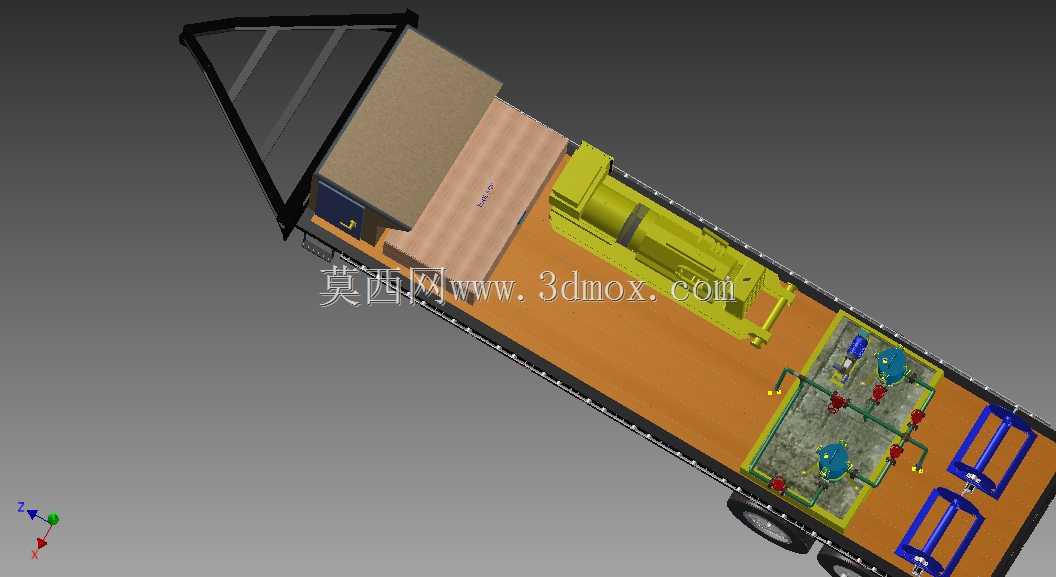

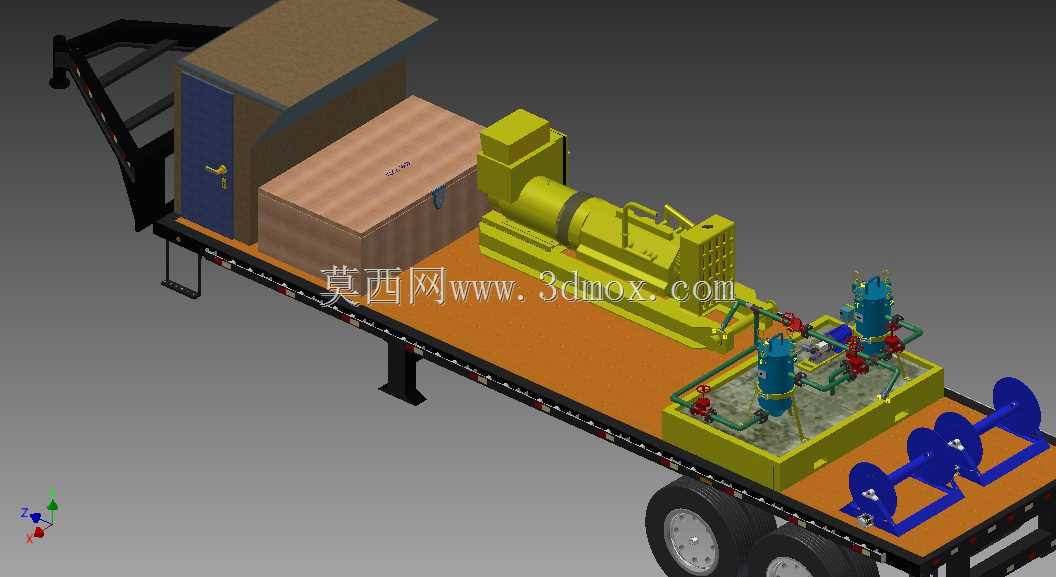

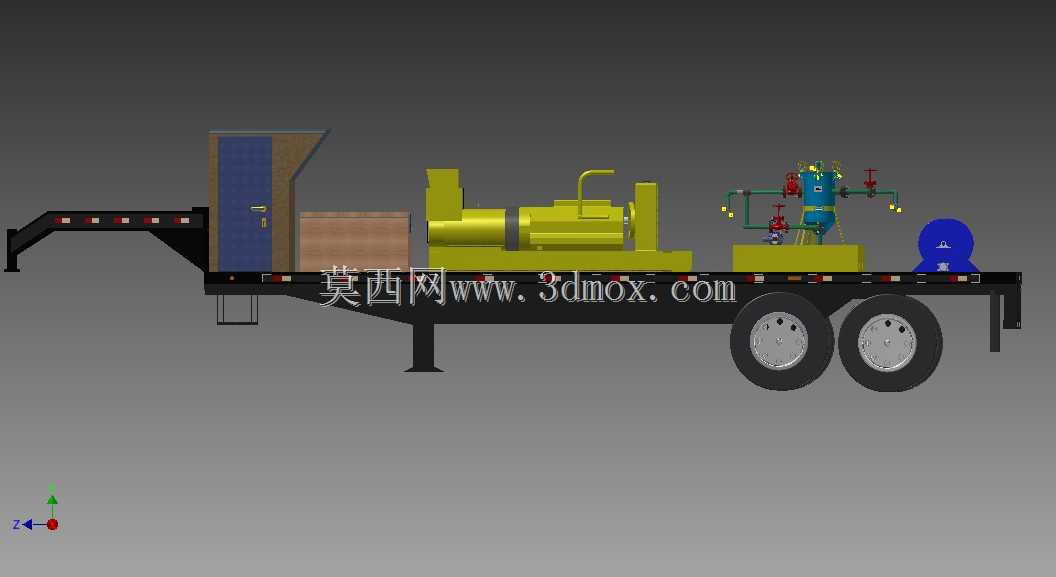

　　这套拖挂式平板作业装置，核心服务于野外油气场站、长输管线抢修、工业厂区改扩建这类无固定作业工位的现场施工场景，解决传统分散式作业需要反复转运液压冲洗设备、管阀配件、工具耗材的痛点，把整套作业单元集成在可拖挂移动的平板底盘上，抵达现场后无需额外吊装转运即可快速开展作业。从整体布局来看，平板采用鹅颈式拖挂结构，前端牵引架预留了与标准拖车头连接的销轴安装位，牵引架高度匹配常规货运卡车的后牵引座高度，转向连接部位预留了足够的摆动间隙，满足非铺装路面的转弯、颠簸通行需求，平板主体采用花纹防滑钢板作为承载基面，边缘设置了嵌入式绑带挂点，可根据运输需求额外固定零散配件。平板上的功能分区经过明确规划：靠近鹅颈端的区域设置了独立的封闭式储物舱，

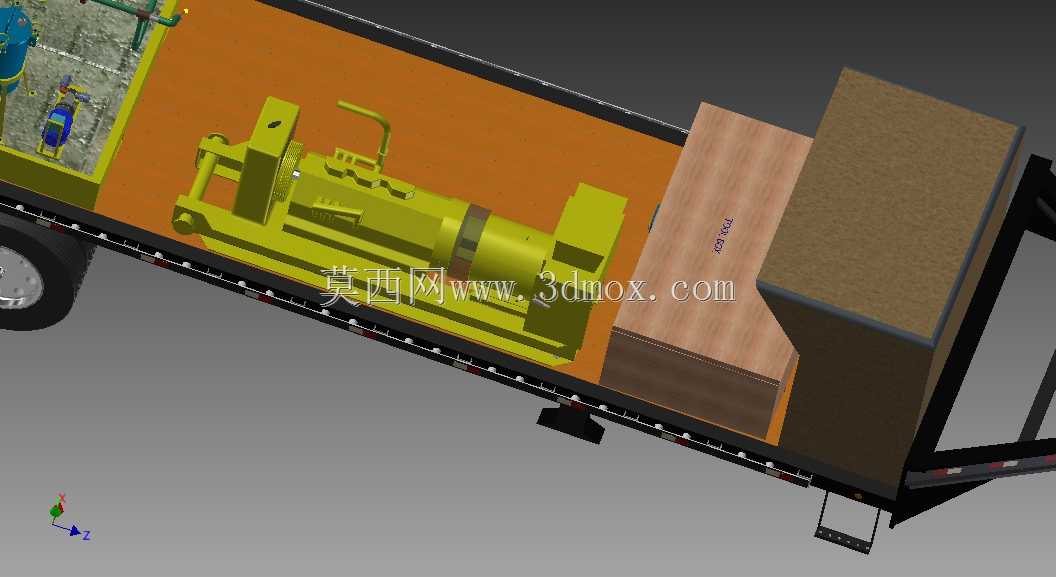

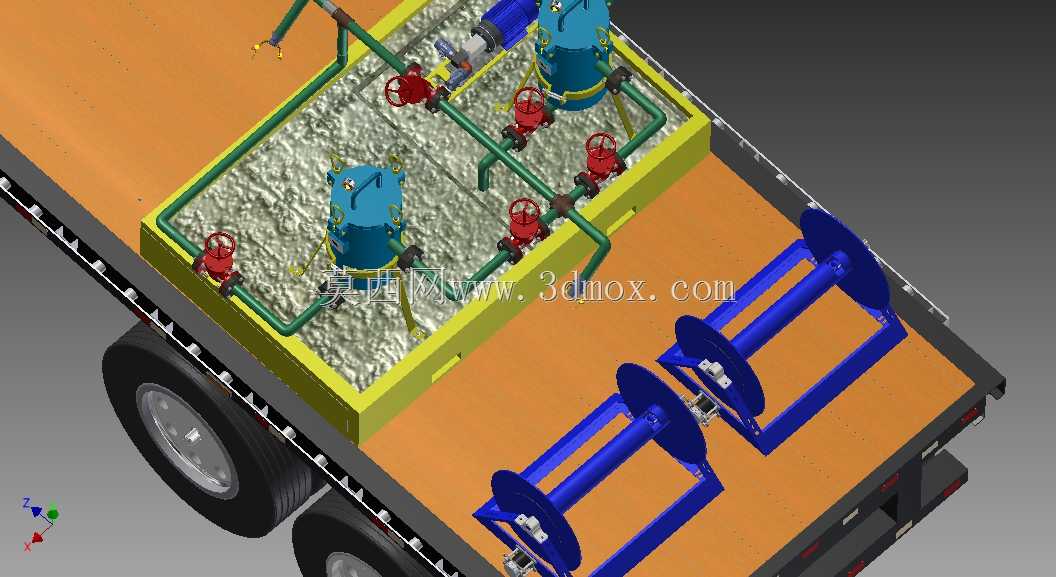

　　舱体采用钢板焊接成型，带防水密封胶条的舱门可在户外雨天环境下保护纸质记录文件、精密检测仪表、小型工具不受潮，储物舱旁预留了耗材堆放区，可堆叠冲洗作业用的过滤滤芯、密封垫片、管接头配件，堆放区设置了可快拆的护栏，避免运输过程中耗材滑落。平板中部为核心的液压冲洗作业单元集成区，整套冲洗系统的泵组、过滤罐体、阀组、连接管路都通过减震底座固定在平台上，泵组与平台之间加装了橡胶减震垫，降低拖行过程中路面颠簸对泵体同轴度、管路密封性能的影响；阀组采用集中式布局，所有操作手柄、压力检测仪表都朝向平台外侧的操作位，作业人员站在地面即可完成压力调节、回路切换、流量控制操作，无需攀爬平台；过滤罐体采用立式安装，预留了足够的滤芯更换操作空间，

　　罐体顶部的排气阀、底部的排污阀都设置在易操作的位置，无需探身到设备缝隙内即可完成日常维护操作。平板尾部区域为管道预制操作区，预留了台虎钳、管道坡口机的安装螺栓孔，作业时可快速安装工装完成管道切割、坡口、预组装作业，不用额外携带移动工作台。整套装置的管路布局采用分层排布原则，高压液压管路布置在平台下方的走线槽内，避免平台上堆放的重物砸损管路，低压回油管路、冲洗介质输送管沿平台边缘的管卡固定，所有管路转弯处都采用大半径弯头，减少介质流动阻力，同时避免管路直角弯折处长期受脉冲压力出现开裂泄漏。在安装边界设计上，整套装置的整体宽度符合道路通行的外廓尺寸要求，两侧没有超出平板边缘的突出部件，运输状态下所有操作手柄都设置了锁止位，

　　避免通行过程中受剐蹭误碰；设备的重心经过配平计算，重型泵组布置在平板的承载中心区域，储物舱、耗材区的重量对称分布，避免拖行过程中出现偏摆、甩尾的风险。实际作业时，这套装置抵达现场后，只需将牵引架支腿放下固定，连接好待冲洗管线的接口，检查油箱液位后即可启动泵组开展液压管路冲洗作业，冲洗过程中产生的废油可通过平台预留的排污槽导入专用收集容器，避免污染作业场地；管道安装作业时，平台可同时作为管件临时堆放、预组装的工作台，减少地面杂物对管道清洁度的影响，作业完成后只需将外露的软管收卷到专用挂钩上，锁好储物舱门即可转场，整套转场准备时间不超过十五分钟，相比传统的分散转运设备模式，能大幅压缩现场作业的准备时间，尤其适合多点位、流动性强的管线作业场景。
