商用车钢制轮毂配套橡胶轮胎总成结构

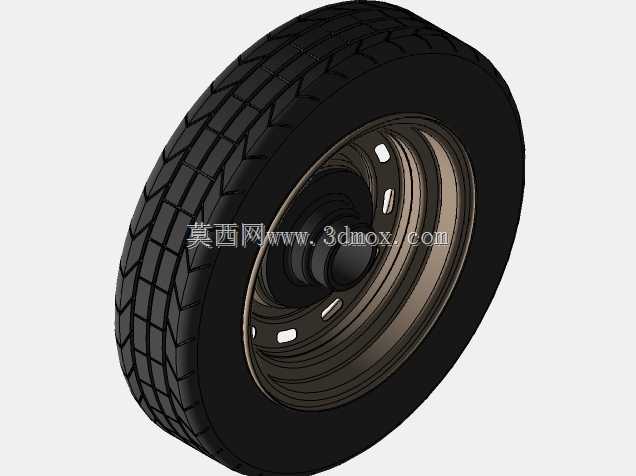

　　这套车轮总成结构，核心由钢制滚压成型轮辋与子午线橡胶轮胎组合而成，是轻型商用车、低速货运车辆行走系统的核心承载部件，日常作业中直接承接车身整备质量与载货载荷，同时传递驱动、制动扭矩，缓冲路面颠簸带来的冲击载荷。从实际应用场景来看，这类车轮结构广泛适配总质量3.5吨级以下的轻型栏板货车、厂区内转运拖车头、低速农用作业车辆，相比铝合金轮毂结构，钢制轮辋的抗冲击冗余量更高，在非铺装路面、厂区碎石路面作业时，遇到硬物磕碰不易出现开裂失效，后期维护校正的成本也更低，更适合重载、复杂路况的使用场景。

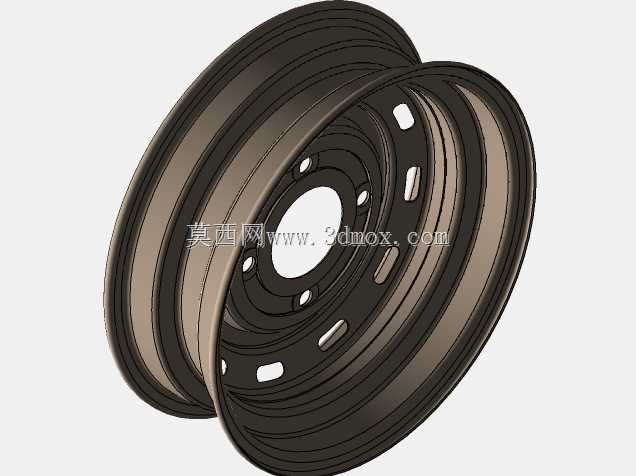

　　设计层面首先考虑的是轮辋与轮胎的配合公差，轮辋采用5.5J规格的滚压成型工艺，轮缘高度、胎圈座角度严格匹配对应规格轮胎的装配尺寸，胎圈座位置设计有15度的倾斜锥面，装配充气后轮胎胎圈能与锥面紧密贴合，既保证高速旋转时的同轴度，也能避免大扭矩输出时轮胎与轮辋出现相对滑转。轮辐部分采用3.5mm厚度的热轧钢板冲压成型，与轮辋采用二氧化碳气体保护焊满焊连接，焊接位置避开应力集中区域，沿圆周均匀分布的螺栓孔采用冲压后铰孔工艺，保证孔位位置度公差控制在0.2mm以内，装配到车桥转向节或者驱动桥法兰上时，不会出现偏摆抖动的问题。轮辐上预留的四个椭圆形通风孔，一方面是为了降低整轮重量，另一方面在车辆行驶过程中能引导气流穿过，带走制动鼓、制动片摩擦产生的热量，避免长时间制动后热量聚集传递到轮胎，导致轮胎温度过高引发爆胎风险。

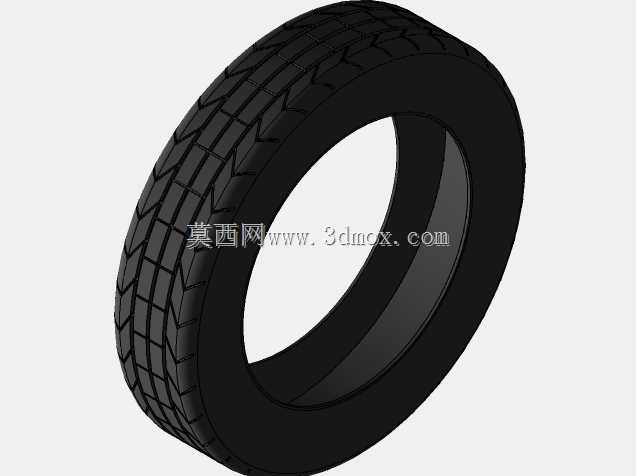

　　轮胎部分采用纵向为主、横向交错的块状花纹设计，花纹深度设计为12mm，相比乘用车辆轮胎更深，花纹块的刚度更高，在干燥铺装路面能提供足够的纵向抓地力，在泥泞、松软土路行驶时，横向花纹边缘能切入土壤表层，避免车轮打滑空转。胎体采用三层帘线结构，帘线角度按子午线轮胎标准排布，胎侧厚度设计为8mm，能抵御路边碎石、树枝的穿刺，在厂区作业遇到路边角钢、螺栓等杂物时，不容易出现胎侧割伤的问题。轮胎与轮辋装配完成后，需要做动平衡校正，剩余不平衡量控制在50g以内，避免车辆行驶到60km/h时速以上时出现方向盘抖动、车身共振的问题。

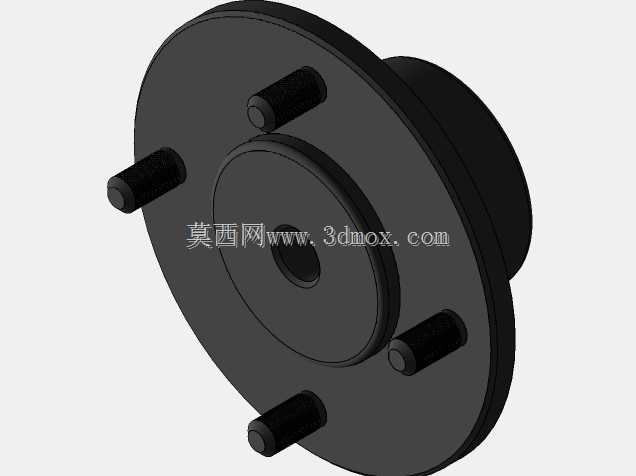

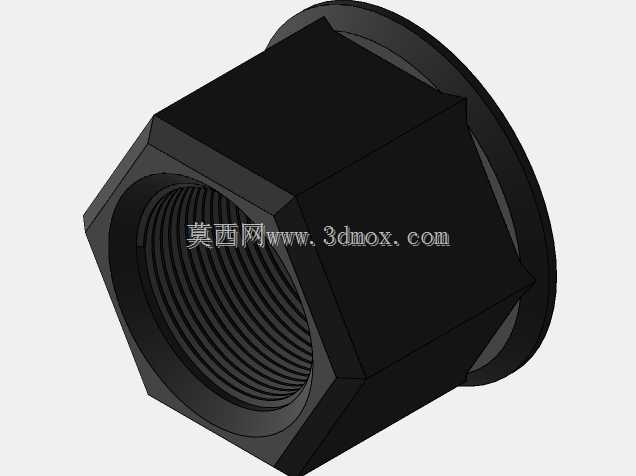

　　安装边界层面，这套车轮总成的节圆直径为139.7mm，中心定位孔直径为108mm，适配常见的轻型车桥法兰规格，装配时螺栓采用M12×1.5规格的锥形螺母，拧紧力矩控制在110-130N·m，按对角顺序分三次拧紧，避免轮辐安装面受力不均出现变形。轮胎充气压力根据载荷不同调整在320-450kPa区间，空载时取低限值，满载时取高限值，避免气压过高导致胎面中部异常磨损，或者气压过低导致胎侧反复屈挠生热出现脱层。轮辋的偏距设计为0mm，装配后车轮的中心线与轮毂轴承的受力中心线重合，能减少轮毂轴承的额外轴向载荷，延长轴承的使用寿命。

　　从结构设计的细节来看，轮辋的气门嘴孔位置设计在轮辐两螺栓孔的中间位置，避开制动分泵、平衡块的安装空间，充气时操作空间充足，不会出现气门嘴磕碰制动部件导致漏气的问题。轮胎的花纹块上设计有深度1.6mm的磨损标记，当胎面磨损到标记位置时，就需要更换轮胎，保证湿滑路面的排水性能与抓地力，避免制动距离过长引发安全事故。轮辋表面采用电泳防锈处理，相比普通喷漆处理的耐盐雾性能提升三倍以上，在南方潮湿地区、冬季撒融雪剂的北方路面行驶时，不容易出现锈蚀起皮的问题，延长轮辋的使用寿命。
