25升规格民用液化石油气储存钢瓶

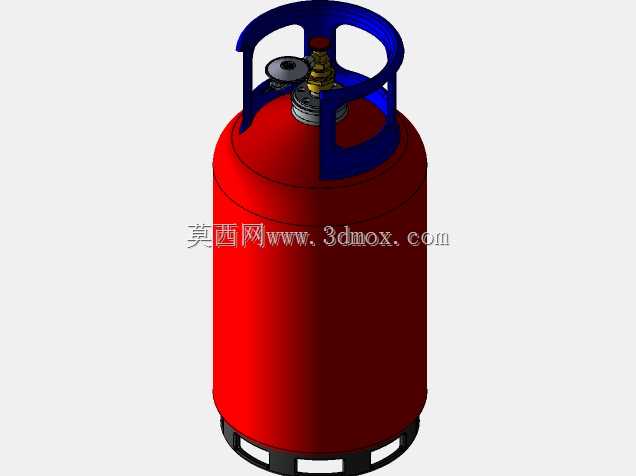

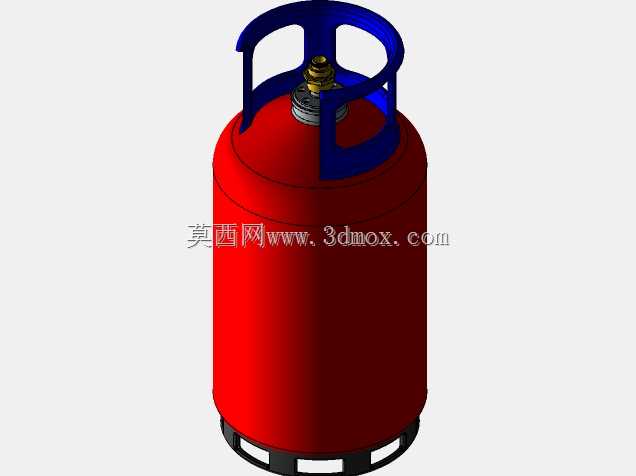

　　在城镇燃气配送、餐饮后厨供气、城郊自建房临时用气等场景中，25升规格的液化石油气钢瓶是应用频次极高的承压储运容器，这类容器的三维建模需要完全贴合实际生产与使用的工程边界，不能仅做外观曲面的堆砌。从实际使用场景来看，该容量钢瓶属于中小规格供气单元，单瓶充装量适配3-5人家庭1-2个月的日常炊事用气需求，也可作为小型餐饮门店的备用气源，在市政燃气管网未覆盖的区域，是核心的燃气供给载体。建模过程中首先要明确的是钢瓶的承压属性，瓶身主体采用圆柱形回转体结构，上下两端采用标准椭圆封头收口，这种结构能在额定工作压力下将瓶壁应力均匀分散，避免直角结构带来的应力集中问题，实际生产中瓶身采用钢板卷焊成型，焊缝位置需要做余高控制与无损检测，

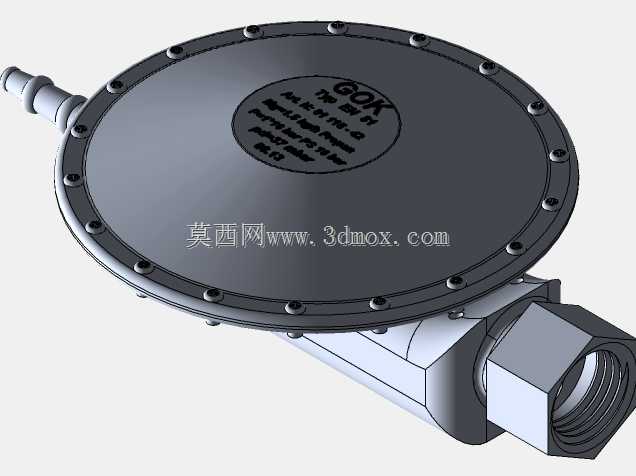

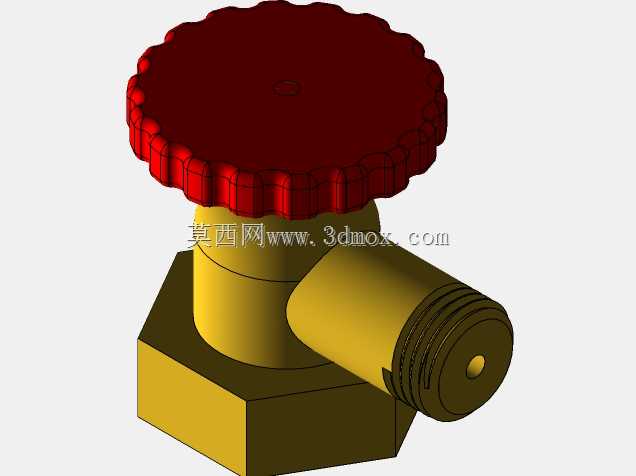

　　建模时需要预留焊缝的工艺凸台结构，不能将瓶身做成完全光滑的理想曲面。顶部的护罩结构是建模时容易忽略细节的部分，护罩采用一体式冲压成型的环形框架结构，一方面对瓶阀、调压器连接部位形成物理防护，避免搬运、堆叠过程中碰撞导致阀门泄漏，另一方面护罩上的镂空结构既可以减轻整体重量，也能在发生燃气泄漏时让气体快速扩散，避免可燃气体在护罩内部积聚。护罩的高度需要满足瓶阀安装后的操作空间要求，保证用户连接减压阀时手部有足够的操作余量，同时护罩顶部的弧形轮廓要适配堆叠运输的需求，上层钢瓶的底座可以稳定卡入下层钢瓶的护罩内，避免运输过程中滑落。瓶阀的安装座位于上封头的中心位置，建模时需要严格匹配标准锥管螺纹的安装尺寸，保证瓶阀装配后的同轴度，

　　避免螺纹连接部位出现密封失效的问题，瓶阀本身的手轮、阀芯、密封面结构都要按照实际配件的尺寸还原，不能简化成无细节的圆柱块。钢瓶底部的底座采用多支脚冲压结构，支脚之间留有足够的通风间隙，既可以保证钢瓶直立放置时的稳定性，避免轻微外力触碰导致倾倒，也能在瓶身出现少量积液或外部凝露时，让液体快速流出，避免底座长期浸泡产生锈蚀。底座的支脚高度需要满足地面放置时的通风要求，同时要适配常见的钢瓶搬运推车的卡位尺寸，保证配送人员可以快速将钢瓶固定在推车上。从设计思路来看，这类钢瓶的所有尺寸都要符合充装与运输的边界要求，25升的水容积对应额定充装量的液化石油气，整体高度控制在成年人腰部以上、胸部以下的区间，瓶身直径适配单人双手环抱的操作尺寸，

　　空瓶重量控制在单人可短距离搬运的范围内，护罩与底座的结构同时兼顾堆叠运输的空间利用率，标准托盘每层可以摆放固定数量的钢瓶，最大化提升仓储与运输的效率。建模过程中还要考虑壁厚的均匀性，瓶身主体、封头、护罩、底座的钢板厚度要根据承压计算结果设置，不同部位的壁厚过渡要平滑，避免出现壁厚突变导致的应力集中点，同时所有外露的边缘都要做倒圆角处理，消除生产和使用过程中的锐边割手风险。在实际的工程应用中，这类钢瓶的三维模型还可以用于充装生产线的工装设计、燃气配送的路径模拟、用户端的安全培训演示，精准的模型尺寸可以帮助设计人员快速完成充装工位的卡位设计、检测设备的探头位置布置，不需要反复到现场测量实体钢瓶的尺寸。另外，模型中还原的护罩镂空位置、瓶阀朝向、底座支脚间距等细节，还可以用于智能充装设备的视觉定位系统开发，让视觉系统可以通过识别这些固定特征快速完成钢瓶的定位与夹紧，提升充装环节的自动化效率。需要注意的是，这类承压容器的建模不能随意调整结构比例，比如不能为了外观好看缩小护罩的尺寸，也不能随意改变封头的曲率，否则模型就失去了工程参考价值，所有结构细节都要对应实际产品的工艺要求与使用需求，保证模型可以直接用于后续的工程计算、工装设计与场景模拟工作。
