液压系统油箱用通气型过滤装置结构

　　在行走机械、工业液压站的液压系统布局中，油箱作为油液存储、散热、杂质沉淀的核心载体，其通气口的防护设计直接影响整套液压系统的清洁度等级与元件使用寿命，这款安装在油箱顶部的通气过滤装置，就是针对开式液压油箱的呼吸需求开发的专用部件。日常设备运行过程中，油箱内的油位会随液压缸伸缩、系统流量波动出现往复变化，油位上升时油箱内多余空气需要向外排出，油位下降时外界空气需要补入油箱内部，如果不对进出油箱的空气做过滤处理，外界环境中的粉尘、水汽、悬浮杂质会随空气直接进入油箱，逐步混入液压油液中，轻则造成油液清洁度超标，加速液压泵、阀组、密封件的磨损，重则引发阀芯卡滞、节流孔堵塞等突发故障，直接导致设备停机。

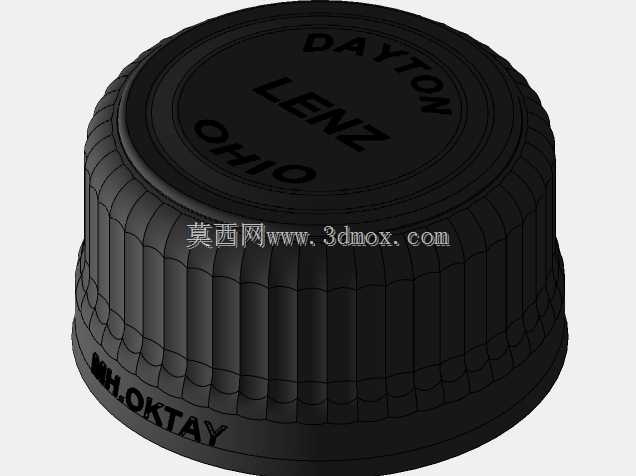

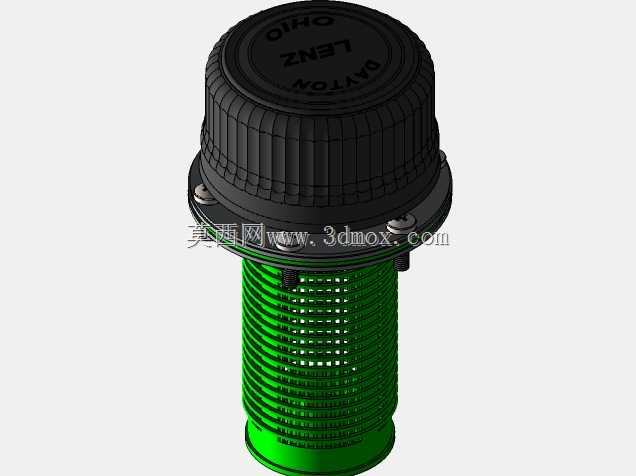

　　这款过滤装置采用上下分体式的结构设计，上部为黑色工程塑料材质的端盖与防护外壳，外壳周向设计了密集的竖向防滑棱与通气槽，既可以在日常维护旋拧端盖更换滤芯时提供足够的摩擦力，避免手上沾有油污时出现打滑，也能为空气进出提供足够的通流面积，同时阻挡大体积的落叶、飞溅水滴、絮状杂物直接接触内部滤芯。端盖与下部基座的连接采用快旋卡扣结构，配合端面的密封胶圈实现压紧密封，不需要额外工具即可徒手完成端盖的拆装，大幅缩短现场维护更换滤芯的作业时间。下部基座采用金属材质加工，法兰盘上预留了三个均匀分布的螺栓安装孔，适配行业内通用的油箱顶部安装开孔尺寸，安装时仅需要在油箱顶板开出对应直径的安装孔，将装置的滤芯插入段伸入油箱内部，通过三个螺栓将法兰盘压紧在油箱顶板的密封垫上即可完成固定，安装边界清晰，不需要对油箱结构做额外改造，能够直接替换同规格的老旧通气过滤器。

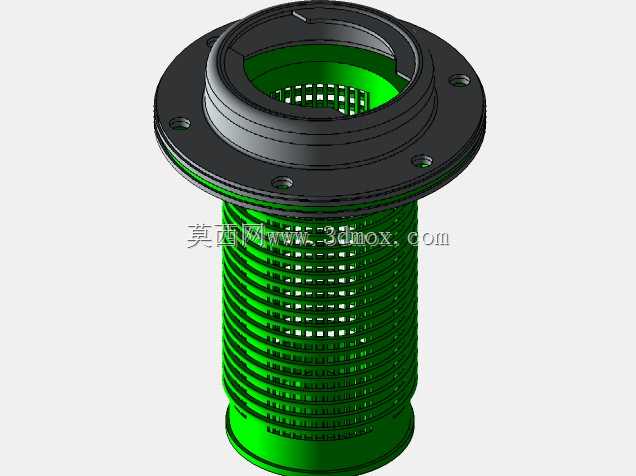

　　装置的核心过滤段采用绿色的高强度塑料骨架支撑，骨架上加工了均匀分布的通流孔，外部包裹高精度过滤材料，既可以在向外排气时拦截油箱内逸出空气中携带的油雾颗粒，减少油液的非正常损耗，也能在向内吸气时过滤外界进入空气中的10μm以上固体杂质，避免污染物侵入油箱。过滤段的长度经过匹配设计，在保证足够过滤面积的前提下，伸入油箱的部分不会接触到油箱内的最高油位，避免设备倾斜、晃动时油液直接从通气口溢出，同时也不会因为长度过短导致过滤面积不足，造成通气阻力过大，引发油箱内部出现正压或者负压，影响液压泵的吸油效率与密封件的使用寿命。

　　在实际选型应用中，这类通气过滤器需要匹配液压系统的最大流量来选择对应规格，确保空气通流能力满足油箱油位快速变化时的呼吸需求，通常在工程机械的液压油箱、润滑系统的储油油箱、小型液压站的油箱上都有广泛应用，尤其是在矿山、工地、粉尘较多的作业场景下，这类带高效滤芯的通气过滤器能够有效延长油液的更换周期，降低液压元件的磨损故障率。设计过程中还需要考虑装置的环境适应性，上部的工程塑料材质需要具备耐紫外线、耐高低温、耐油雾腐蚀的特性，避免长期在户外暴晒、低温环境下出现材质脆裂，法兰基座的金属材质需要做防锈处理，避免长期接触油污、凝露出现锈蚀，导致拆卸维护时螺栓锈死无法拆开。滤芯的更换周期通常根据作业环境的粉尘浓度确定，粉尘浓度高的场景下需要缩短更换间隔，更换时仅需要旋开上端盖，抽出旧滤芯更换新件后重新旋紧端盖即可，维护操作简单，不需要专业的维修技能，现场操作人员即可完成作业。
