旋装式10微米精度液压油滤结构

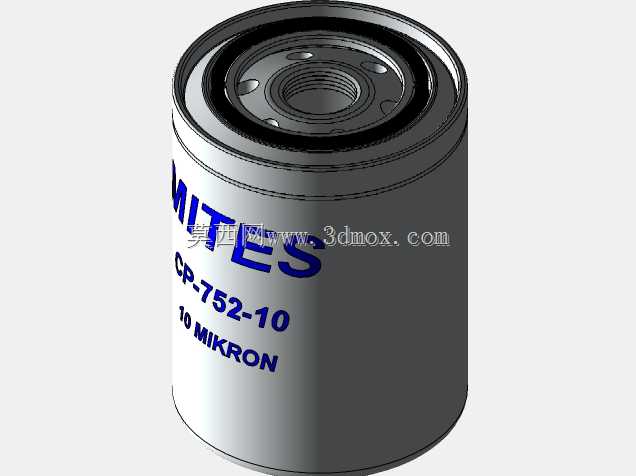

　　在液压润滑系统的运维与设计环节，油液清洁度直接决定了泵、阀、马达等精密元件的使用寿命，这款旋装式过滤元件的三维结构，完全围绕现场安装替换、过滤精度保障的实际需求搭建。做结构设计的时候最先要卡的是安装边界，顶部的内螺纹接口是和设备滤座对接的核心部位，建模时严格匹配通用旋装滤的螺纹规格，端面的密封胶圈槽深度、宽度都按照密封压缩量的工程要求留足余量，避免安装后出现渗漏问题，整个筒体的外径、总高度都参考同流量等级滤罐的通用尺寸，保证用户替换原有同规格滤件时不需要改动设备上的滤座安装位，直接旋装即可完成装配。从实际应用场景来看，这类过滤元件多用在中小型液压站、润滑系统、工程机械的油路回路中，10微米的过滤精度可以有效拦截油液里混入的金属磨屑、

　　橡胶杂质、外界侵入的粉尘颗粒，避免这些硬质颗粒划伤液压阀的配合面、磨损泵的柱塞和缸体，也能防止杂质堵塞节流孔造成系统动作失灵。设计筒体结构的时候，外壳采用薄钢板旋压成型的结构思路，建模时预留了足够的壁厚来承受油路的工作压力，筒体表面的标识区域做了平整化处理，方便后期印刷精度、型号等参数标识，顶部的螺纹底座和筒体的连接部位做了圆弧过渡，避免应力集中造成承压部位开裂。内部的滤层结构在建模时也做了等效还原，折叠式的滤材围绕中心通油骨架排布，保证足够的通流面积，避免油液通过时产生过大的压降，旁通阀的安装位也在模型里做了预留，当滤材堵塞到压差超过设定值时，旁通阀开启可以保证油液持续通流，不会出现断油造成的设备干磨故障。

　　很多刚入行的结构工程师在做这类滤件建模的时候，容易忽略安装时的扳手卡位空间，这款模型的筒体底部做了适合扳手夹持的多边结构，方便现场运维人员用标准工具完成拆装，不需要定制专用工装。在油路布置的选型阶段，设计人员可以直接调用这个三维模型核对安装空间，确认滤件和周边管路、机架的安全距离，避免后期装配时出现干涉问题，也可以根据这个模型的接口尺寸，匹配设计对应的滤座结构，确定进出油道的布置方向。从过滤性能的匹配角度，10微米的精度属于中等级别的过滤精度，适合用在液压系统的回油管路或者泵的吸油后端，既可以保证足够的杂质拦截能力，也不会因为精度过高造成滤件过快堵塞，延长日常维护的更换周期。建模过程中对各个配合面的公差做了等效模拟，螺纹配合的间隙、

　　密封槽的尺寸公差都按照机械设计手册的推荐值设定，保证模型导入装配环境后可以直接做干涉检查、装配模拟，不需要再额外调整配合尺寸。很多现场运维人员在更换滤件时遇到的螺纹错扣、密封面压偏问题，在模型的结构设计里也做了对应的导向考虑，顶部螺纹入口处做了微小的倒角导向，安装时可以快速对正螺纹，密封胶圈的安装槽做了限位结构，胶圈嵌入后不会在旋装过程中移位挤出，保证密封可靠性。整个筒体的外观做了圆弧收边处理，没有尖锐的棱角，避免安装维护时划伤操作人员，表面的涂装区域也在模型里做了分区，方便后续做渲染或者工艺标注。
