40W白炽灯泡内部支撑灯丝结构设计

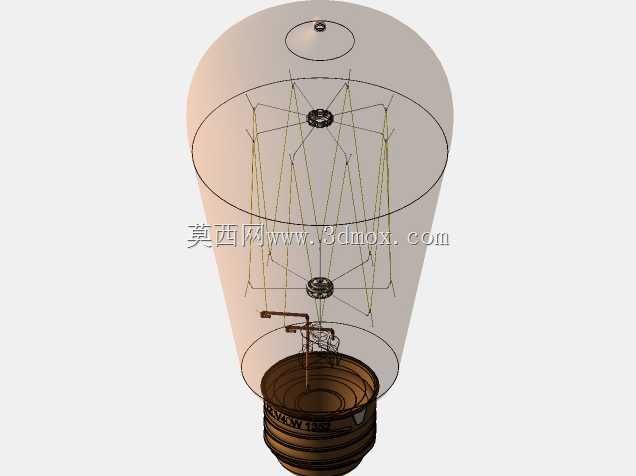

　　日常民用照明场景里，螺口白炽灯泡是应用覆盖极广的基础照明部件，从老式居民楼的楼道公共照明、工矿企业临时检修手持照明，到老旧机床设备的局部工作照明点位，都能见到这类40W功率规格灯泡的身影，其结构可靠性直接决定了照明系统的连续工作时长，尤其是在存在小幅振动的安装场景下，内部灯丝的支撑结构设计是避免灯丝过早熔断的核心要点。从结构拆解来看，该灯泡整体采用经典的梨形玻壳外形，底部为标准E27规格螺口灯头，安装时可直接适配市面绝大多数通用螺口灯座，安装边界需预留的径向空间不超过60mm，轴向安装深度不超过110mm，可直接替换同功率规格的现有白炽灯泡，无需对原有灯座结构做任何改造。内部发光核心为钨质灯丝，采用多段螺旋绕制工艺提升发光效率，

　　灯丝并非悬空布置，而是通过上下两组金属支撑构件做多点位固定，支撑构件采用弹性金属丝制作，沿玻壳圆周方向均匀分布，每根支撑丝的上端勾挂在玻壳顶部的固定锚点上，下端连接到灯头内部的绝缘基座上，中间位置设置有中间固定盘，将所有支撑丝做径向定位，避免灯丝在受振动时出现过大的横向摆幅。设计过程中，首先要匹配40W功率对应的灯丝长度与绕制螺距，确保灯丝通电后工作温度维持在钨丝的正常发光区间，避免温度过高加速钨丝蒸发；其次支撑丝的排布角度经过反复校核，既要保证每根支撑丝对灯丝的固定力均匀，不会出现局部应力集中导致灯丝在冷热循环过程中断裂，还要避免支撑丝遮挡灯丝的发光路径，降低灯泡的整体光输出效率。玻壳内部抽成真空后充入少量惰性气体，

　　减少钨丝在高温下的氧化损耗，玻壳与底部螺口灯头的连接位置采用耐高温密封胶做封接，可承受灯泡长期工作时灯头位置的温升，避免出现玻壳松动脱落的问题。螺口灯头的螺纹尺寸严格遵循通用螺口灯座的配合公差，侧面金属螺纹作为零线接触点位，底部中心的金属触点作为火线接触点位，安装时旋入到位即可保证电路可靠连通，灯头内部的绝缘基座采用耐高温电木材质，可隔绝两个电极之间的电流通路，避免出现短路风险。在实际选型应用中，这类40W规格的灯泡因为发光色温偏低，光线柔和不刺眼，常被用在需要长时间目视作业的局部照明点位，比如钳工台的工作灯、老旧设备的操作面板照明，相比高功率灯泡其发热量更低，长时间工作时玻壳表面温度不会过高，降低了周边易燃物料被引燃的风险。

　　建模过程中对内部支撑结构的走线做了完整还原，每根支撑丝的弯折角度、固定点位都和实际量产产品保持一致，灯丝的螺旋绕制节距、中间固定盘的开孔位置都做了精确复刻，可用于照明产品的结构教学、老旧设备备件的结构测绘参考，也可作为民用照明产品迭代设计的基础结构原型，帮助设计人员快速理解传统白炽灯泡的内部力学支撑逻辑与电路连通路径。
