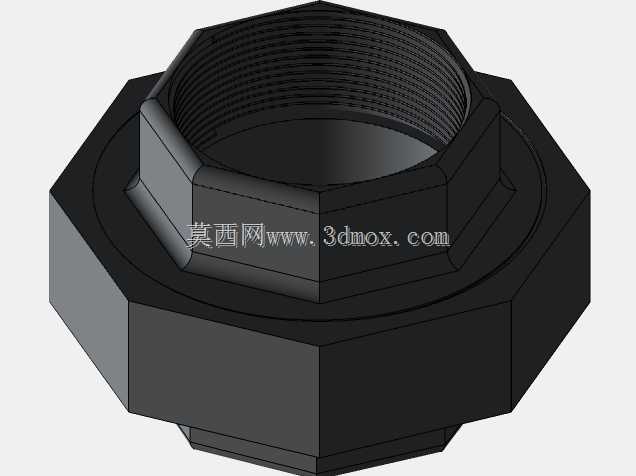

内螺纹六角锁紧液压管路连接接头

　　在液压、气动流体输送管路的布设场景中，这类带内螺纹的六角结构接头是管路拼接、转向、端口对接环节的核心承压连接件，日常在工业液压站、机床润滑管路、气动控制回路、民用给排水管路、化工介质输送管线中都能见到同结构产品的应用，主要承担两段同规格带外螺纹管路的对接锁紧功能，依靠端面的贴合密封与螺纹的旋合预紧，实现管路内部介质的无泄漏导通，同时可承受管路运行过程中产生的轴向拉脱力与径向振动载荷。

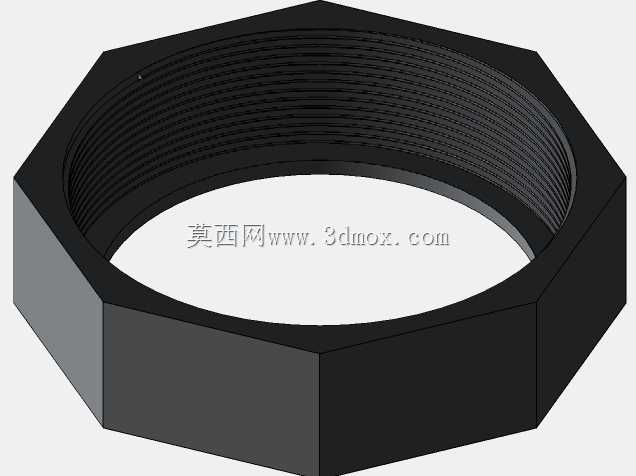

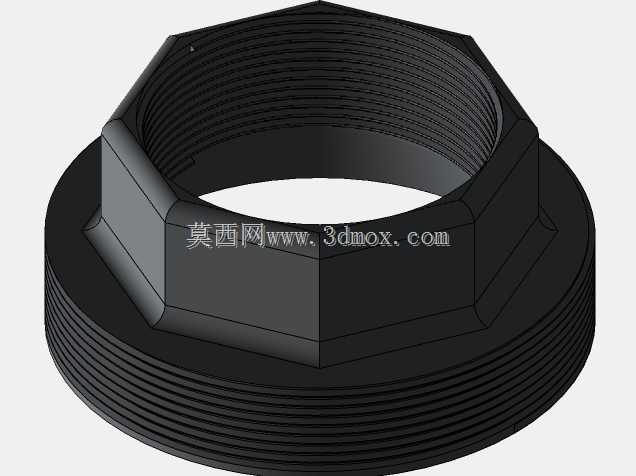

　　从结构设计逻辑来看，这类接头采用外六角的主体外形，完全适配常规开口扳手、活动扳手的夹持作业需求，六角面的平行度与对边尺寸公差严格控制，可保证扳手夹持时不会出现打滑、啃边的问题，安装过程中施加的拧紧力矩可均匀传递到螺纹副与密封端面，避免局部应力集中导致的接头开裂或螺纹滑牙。接头内部的内螺纹采用标准管螺纹设计，牙型角与螺距完全匹配对应规格的外螺纹管件，螺纹加工的同轴度控制在0.05mm以内，可保证旋合过程中无卡滞，旋合后螺纹副的配合间隙均匀，配合端面的密封垫或螺纹密封胶即可实现可靠密封，无需额外加工密封槽即可满足中低压管路的密封要求。

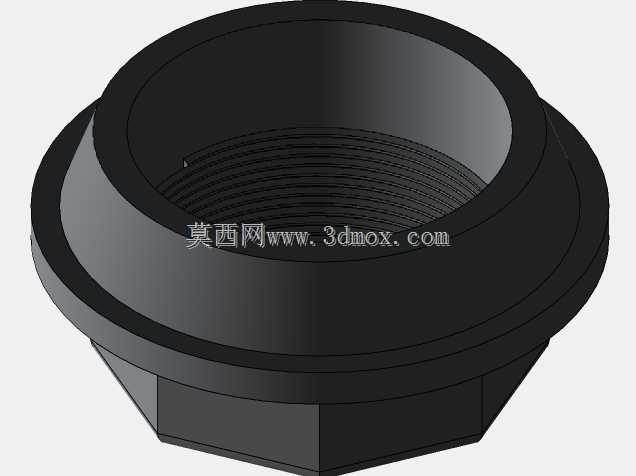

　　接头的外形尺寸设计充分考虑了狭小安装空间的操作需求，六角部分的厚度经过优化，既保证了扳手夹持时的足够接触面积，又不会因为厚度过大导致相邻管路接头安装时出现空间干涉，接头两端的过渡圆角设计可有效降低安装过程中磕碰划伤操作人员的风险，同时减少应力集中点，提升接头在交变载荷下的疲劳寿命。接头底部的凸台结构可在安装时起到定位作用，当接头旋合到指定位置时，凸台端面与对接管路的端面完全贴合，可直观判断拧紧是否到位，避免过度拧紧导致的螺纹损坏或密封件压溃失效。

　　在实际选型应用中，这类接头的安装边界需要重点匹配三个参数：一是内部螺纹的公称通径与螺距，必须与对接管路的外螺纹参数完全一致，否则会出现螺纹错牙无法旋合，或是旋合后间隙过大导致的介质泄漏；二是六角对边尺寸，需要确认现场安装工具的夹持范围是否匹配，避免出现扳手规格不符无法施加拧紧力矩的问题；三是接头的轴向总长度，需要核算管路布设的空间余量，避免接头安装后与周边设备、管线出现位置干涉。在管路运行过程中，这类接头可承受的工作压力与材质直接相关，钢制发黑处理的接头可满足中高压液压管路的使用需求，不锈钢材质的接头则可适配腐蚀性介质的输送场景，铜制接头多用于低压气动或民用给排水场景。

　　从建模设计的角度来看，这类接头的三维建模需要重点把控几个关键公差：内螺纹的大径、中径、小径尺寸需要符合对应管螺纹的标准公差要求，六角部分的对边尺寸、对角尺寸需要符合紧固件的外形标准，两端端面的平面度与螺纹轴线的垂直度需要控制在形位公差范围内，否则会导致安装后密封面倾斜，出现泄漏问题。建模过程中螺纹部分可采用装饰螺纹简化建模，也可根据实际加工需求绘制精确的螺纹牙型，用于后续的数控加工编程或3D打印样件验证，接头的所有棱边都需要做倒钝处理，还原实际加工后的工艺状态，避免模型出现尖锐棱边与实际产品不符的问题。
