钢管框架单人床结构三维设计

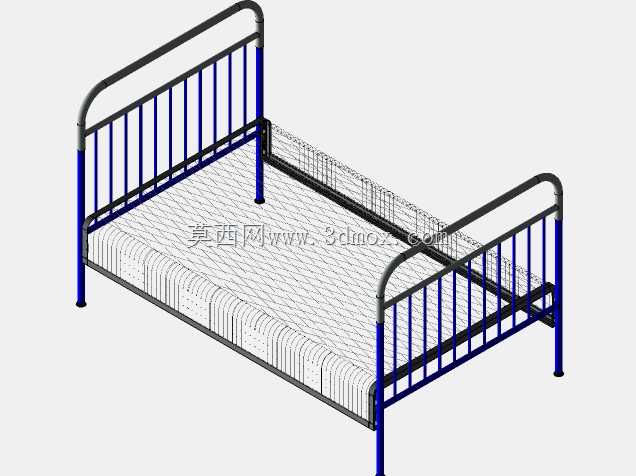

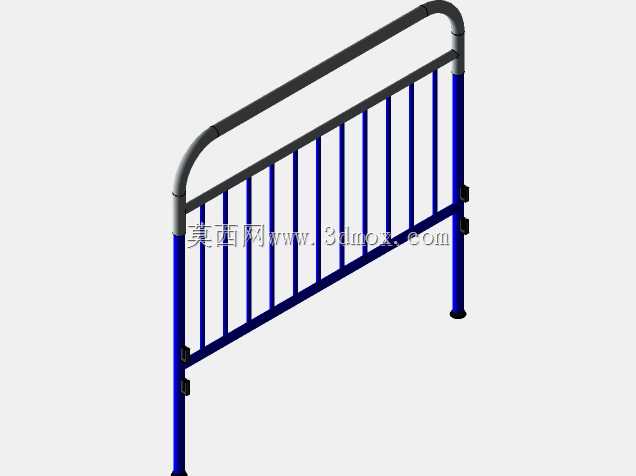

　　这款钢管框架单人床的结构设计，主要面向集体宿舍、临时安置点、经济型住宿场景的使用需求，这类场景对床具的核心要求集中在结构耐用性、安装便捷性、空间利用率三个维度，设计过程中也始终围绕这几个核心需求做结构取舍。从实际使用场景来看，这类床具日常需要承受频繁的人员上下、长期静态承重，甚至部分场景下会有人员倚靠床栏、临时放置重物的情况，因此整体框架采用圆管作为主受力构件，床头床尾的弧形弯管设计，一方面是避免直角管件的尖锐边角造成磕碰伤害，另一方面弧形过渡的管段在受力时可以更好地分散应力，避免直角焊接位置出现应力集中导致的焊缝开裂问题。床腿采用垂直落地的直圆管结构，底部预留了脚垫安装位，实际安装时可以搭配橡胶脚垫，

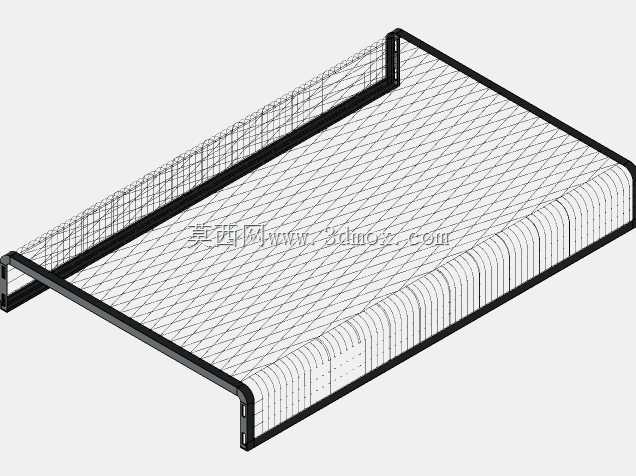

　　既可以避免金属管直接摩擦地面造成地坪损伤，也能通过脚垫的微调补偿地面的不平整，避免床体放置后出现晃动异响。床侧的护栏结构采用密排竖杆设计，竖杆间距控制在安全范围内，既可以避免睡眠过程中坠床，也不会因为杆件过密造成材料浪费、增加整体重量，竖杆与上下横管的连接采用满焊工艺，保证连接强度，避免长期使用后竖杆松动脱落。床面的支撑结构采用网状排骨架搭配边缘承托梁的设计，网状支撑面可以均匀分散床垫及人体的重量，避免局部受力过大造成支撑面凹陷，边缘的承托梁则用来固定床垫的放置边界，避免床垫在使用过程中出现滑移。从安装边界来看，这款床的整体外形尺寸适配常规900mm宽度的单人床垫，长度方向适配1900-2000mm的常规单人床垫尺寸，

　　整体高度控制在常规坐高范围，方便人员上下，床头床尾的高度差经过优化，床头略高的设计既可以满足倚靠需求，也不会因为过高造成空间压抑、搬运不便。设计过程中所有管件的连接位置都做了焊接工艺的预留，焊后打磨的工艺要求也在结构中做了对应考量，避免焊疤突出造成安装干涉或者划伤风险，整体框架没有复杂的异形构件，所有弯管都是常规曲率的冷弯成型，不需要特殊的加工工艺，普通的五金加工车间就可以完成生产，零部件的通用化程度高，后期如果出现杆件损坏，也可以方便地替换同规格管材完成维修，不需要专门开模定制特殊配件。床体的整体结构采用分体式设计，床头、床尾、床侧框架、床面支撑都可以拆分打包，运输过程中可以大幅压缩包装体积，降低物流成本，

　　现场安装时只需要通过配套的紧固件将各部分拼接即可，不需要复杂的专用工具，普通人员按照安装指引就可以完成组装，非常适合批量采购后快速部署的场景，比如工地临时宿舍、学校新生宿舍、应急安置点的快速搭建。在结构受力校核层面，主框架的管材壁厚选择经过承重测算，在额定承重范围内，框架的挠度变形控制在安全值以内，长期使用不会出现永久性变形，床腿的受力点直接传递到地面，没有悬空的受力结构，避免了局部应力过大造成的结构失效，所有的边角位置都做了圆弧过渡处理，没有外露的尖锐边角，符合家具安全的相关要求，即使在人员密集的集体场景使用，也能降低磕碰受伤的风险。另外床体的金属框架表面可以做喷塑或者烤漆处理，不同的表面处理工艺可以适配不同的使用环境，比如潮湿的沿海区域可以选择防腐性能更好的表面涂层，干燥的内陆区域可以选择常规的喷塑处理即可，框架的管材本身是空心结构，在保证强度的前提下尽可能控制了整体重量，既方便搬运安装，也不会因为过重对楼板造成额外的承重负担。
