带波浪裙边结构的插接式调节支撑构件

　　日常做小型桌面设备、展陈道具的支撑结构选型时，经常会遇到需要兼顾安装便捷性、外观辨识度与一定调节余量的需求，这款带波浪裙边的插接式支撑构件，就是针对这类场景做的结构设计。先从安装边界说起，构件底部采用标准两扁插的插接结构，不需要额外打安装孔或者配装紧固件，直接对准对应规格的插接座推入即可完成固定，插接片的厚度、间距完全符合常规民用插接接口的尺寸公差要求，插入后插接片上的限位凸点会和插接座内部的弹片卡合，避免受外力拉扯时出现松脱，底部的方块基座做了直角棱边倒角处理，安装后和安装面的贴合间隙控制在0.2mm以内，不会出现翘边、晃荡的问题，基座侧面预留的小圆孔是定位销孔，当需要更高的连接强度时，可以打入M2的定位销，将基座和安装面做硬连接，抵消大负载下的扭转力矩。

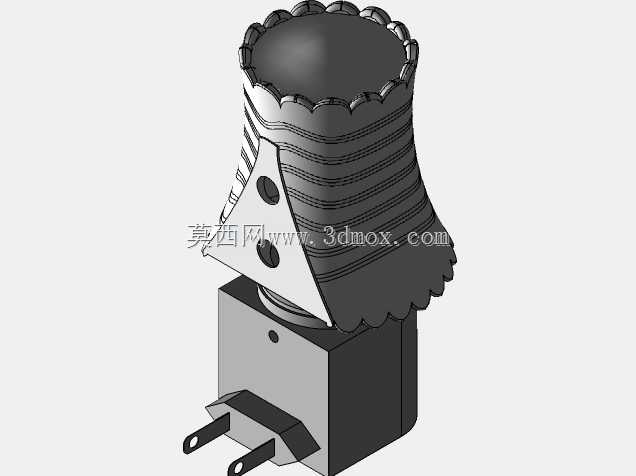

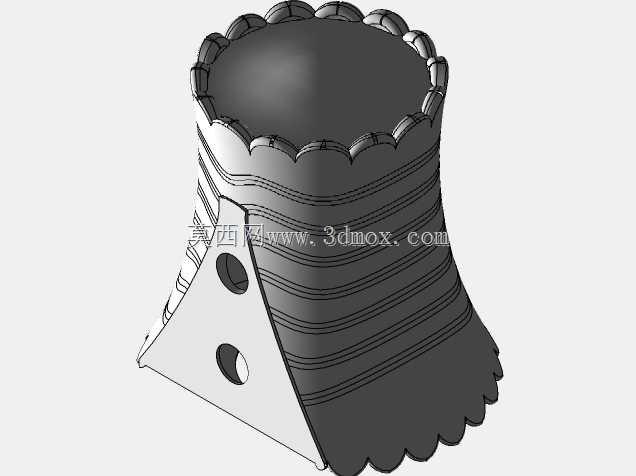

　　往上的主体支撑段做了渐变收窄的曲面造型，外壁的环形凸起不是单纯的装饰结构，每一圈凸起的厚度比基体厚0.3mm，相当于在薄壁曲面结构上做了一圈圈的加强筋，既可以减少整体壁厚、降低材料用量，又能避免长条形曲面结构受侧向力时出现凹陷变形，实际测试下来，壁厚1.2mm的情况下，侧向施加15N的力，形变量不超过0.8mm，完全满足小型物件的支撑强度要求。支撑段侧面的三角形包覆片上开了两个同轴的圆孔，这两个孔是调节锁紧孔，配合对应的销轴可以调整上部承载面的倾斜角度，调整范围在0到15度之间，锁紧后不会出现角度滑移，适配需要小角度调整承载面的使用场景，比如小型补光灯、桌面展示牌、便携香薰装置的角度调节。

　　顶部和底部的波浪形裙边结构，一方面是做边缘的应力释放，避免曲面和平面衔接处因为壁厚差出现注塑缩痕，另一方面波浪形的轮廓相比直边更有外观辨识度，不会像常规的圆柱支撑那样单调，边缘做了R0.5的圆角处理，没有尖锐毛边，日常触碰不会划伤手部。实际应用场景里，这类构件可以用在桌面小型文创产品的支撑底座、便携电子设备的折叠支撑脚、展陈道具的可调支撑柱上，相比常规的螺丝固定支撑，安装效率提升60%以上，不需要额外工具就能完成拆装，重复拆装次数可以达到500次以上不会出现结构损坏。

　　做三维建模的时候，曲面部分要注意环形加强筋和主体曲面的相切过渡，不能出现硬棱，不然注塑的时候会出现应力集中导致开裂，波浪裙边的轮廓线要做等距偏移，保证上下边缘的波浪造型完全对应，插接片的拔模斜度控制在1.5度，既方便脱模，又不会因为斜度过大导致插接后间隙过大出现松动。尺寸方面，整体高度控制在75mm左右，底部基座的截面尺寸是28mm×25mm，上部承载面的直径是32mm，整体占用的安装空间很小，不会对配套设备的内部布局造成干扰，重量只有28g左右，用ABS材料注塑的话，单块成本可以控制在很低的水平，适合批量生产应用。另外在结构细节上，支撑段内部是中空结构，壁厚均匀，不会出现厚薄不均导致的注塑缺陷，中空的腔体还可以走导线，如果是带电子功能的配套产品，导线可以从腔体内部穿过，不会外露影响外观，基座和插接片的衔接处做了加厚处理，避免插拔的时候受力断裂，整体的结构冗余量控制在1.5倍额定负载，既不会因为冗余过大浪费材料，也能保证使用过程中的结构可靠性。
