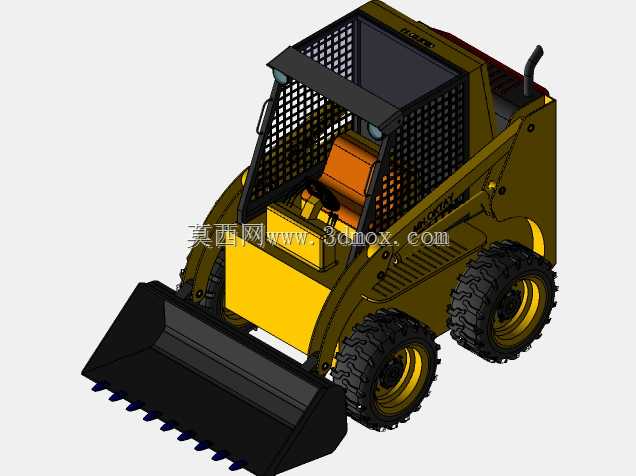

轮式滑移装载作业设备三维结构设计

　　这款轮式滑移装载设备的三维结构设计，核心围绕狭小场地内的灵活作业需求展开，区别于常规大中型装载设备的大转弯半径设计，该设备采用左右轮独立驱动的滑移转向架构，无需预留大尺寸转向空间，可在狭窄巷道、厂房内部、市政作业围挡区域内实现原地转向，适配常规装载设备无法进入的作业场景。从实际作业场景来看，该设备可覆盖厂区散料转运、建筑施工场地边角区域渣土清理、市政管线开挖后的土方回填、农牧场饲料堆垛转运、仓储区域托盘货物短距离搬运等多类工况，通过快换属具接口还可适配破碎锤、清扫器、抓草叉、推雪板等不同作业属具，实现一机多用的作业需求，降低小型作业场景下的设备投入成本。

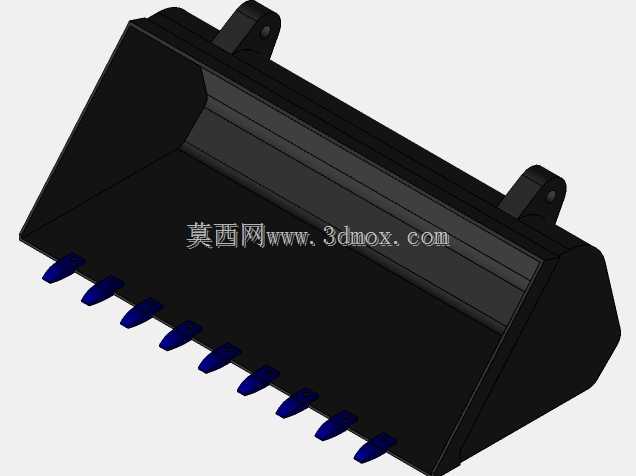

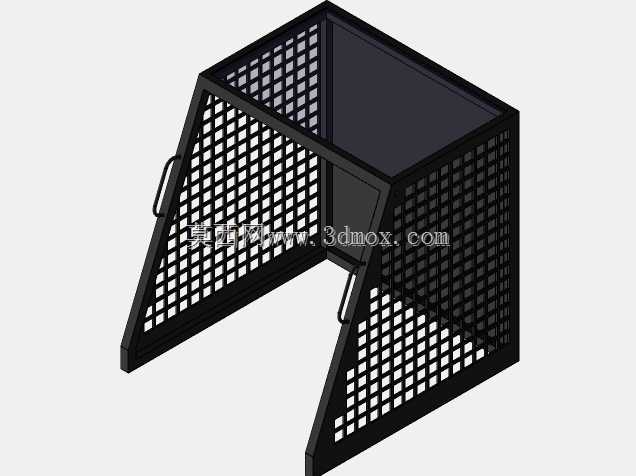

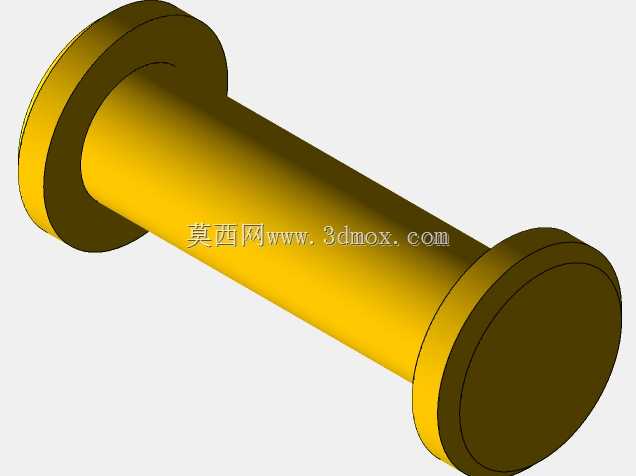

　　从功能特性设计来看，该设备的工作装置采用前置垂直举升铲斗结构，铲斗斗齿采用耐磨合金钢材质的分体式安装结构，单颗斗齿磨损后可单独更换，无需整体更换铲斗主体，降低后期维护成本；铲斗与动臂的连接销轴采用自润滑轴承结构，可在多粉尘作业环境下减少润滑维护频次，延长铰接点使用寿命。驾驶室采用防落物网格防护结构，顶部与前部的防护网格采用高强度矩形钢管焊接成型，可在作业过程中阻挡飞溅的石块、散料冲击驾驶室，保障操作人员安全；驾驶室内的操作手柄采用左右分置的滑移设备专用操控布局，左侧手柄负责设备行走转向控制，右侧手柄负责工作装置的举升、收斗动作，操控逻辑符合行业通用操作习惯，降低操作人员的学习成本。

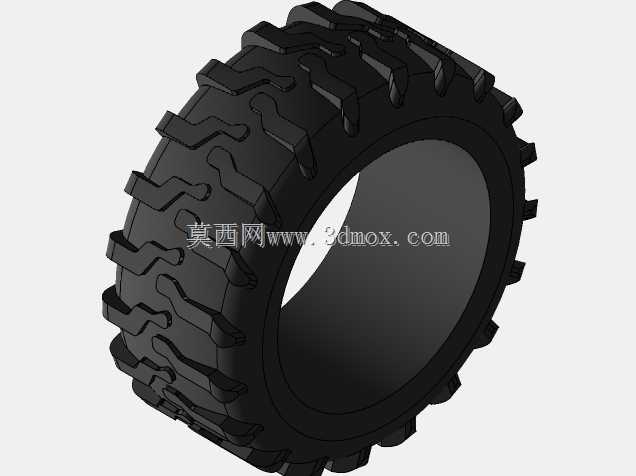

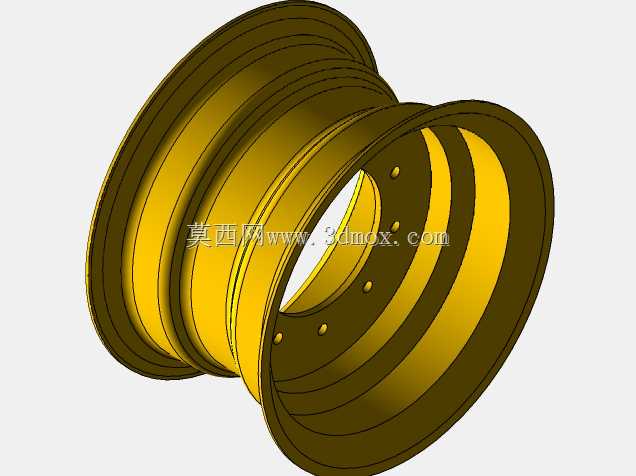

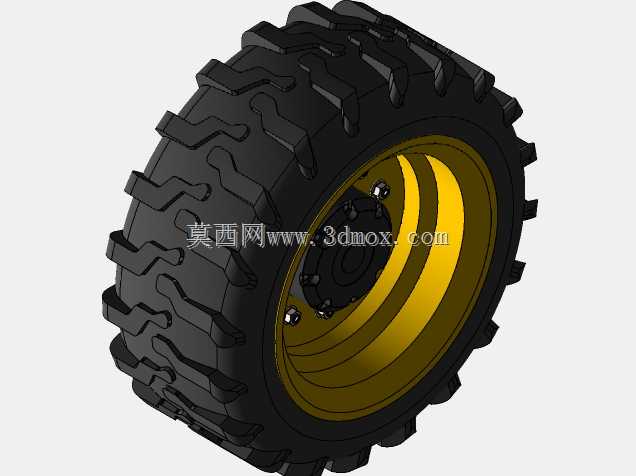

　　从设计思路层面，该三维模型在结构搭建阶段优先考虑了零部件的装配工艺性与后期维护便利性，动力舱布置在设备后部，与驾驶室之间设置隔热隔音层，既可以平衡前置工作装置的重量，避免设备满载铲装时出现翘头问题，也可以让动力舱的维护保养点集中在设备尾部，日常检查油液、更换滤芯时无需拆卸工作装置相关部件。行走系统采用宽基越野轮胎，胎面采用加深块状花纹设计，可在泥泞、砂石、松软土路等非硬化路面提供足够的抓地力，轮胎与轮毂采用螺栓连接的分体式结构，轮胎破损后可单独拆卸更换，无需整体更换轮组。设备的液压管路采用分层布置设计，工作装置的液压管路沿动臂内侧走线，外部设置防护盖板，避免作业过程中散料刮碰管路造成泄漏；行走系统的液压管路沿车架内侧走线，与运动部件预留足够的安全间隙，避免长期摩擦造成管路破损。

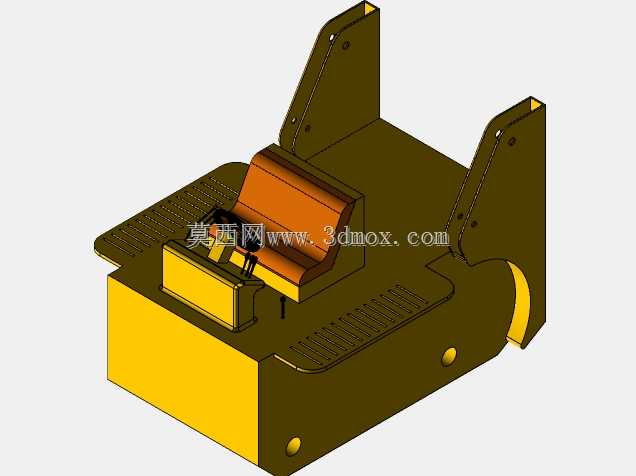

　　从外形尺寸与安装边界来看，该设备整体宽度控制在1.8米以内，整体长度不含铲斗时为2.5米左右，含铲斗总长度约3.3米，整机高度至驾驶室顶部约2米，可顺利通过2米限高的厂区通道、地下车库入口等受限空间；设备的最小离地间隙为200毫米，可通过常规的工地临时坡道、厂区减速带等障碍，不会出现底盘刮蹭问题。铲斗的最大举升高度可达3米左右，可满足常规自卸货车、2米高度料堆的卸料作业需求；铲斗的收斗角设计为45度，满载转运时可减少散料洒落，卸料角设计为42度，可保证粘性散料能够顺利卸出，不会在铲斗内部残留。车架主体采用厚钢板焊接的箱型结构，关键受力位置设置加强筋板，可承受满载铲装时的冲击载荷，避免长期作业后车架出现变形开裂问题；发动机与液压泵的安装位置设置减震胶垫，可减少动力系统运行时的震动传递到驾驶室，提升操作舒适性。液压油箱与燃油箱分别布置在车架左右两侧，既可以平衡整机重量，也可以让加油口布置在设备外侧，日常补加油液时无需打开后部机罩，提升日常维护的便利性。
