农用轮式拖拉机整机结构三维数模

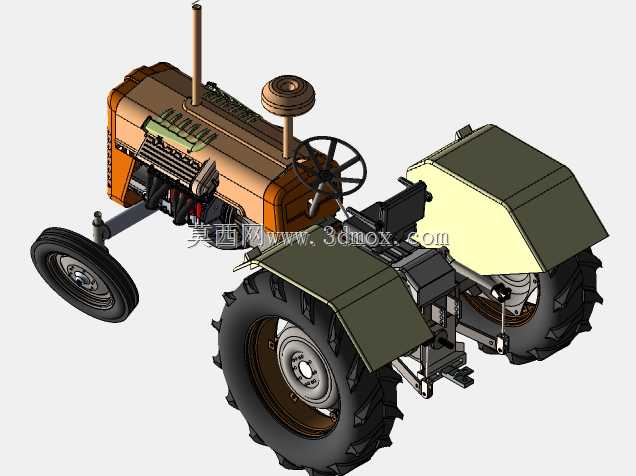

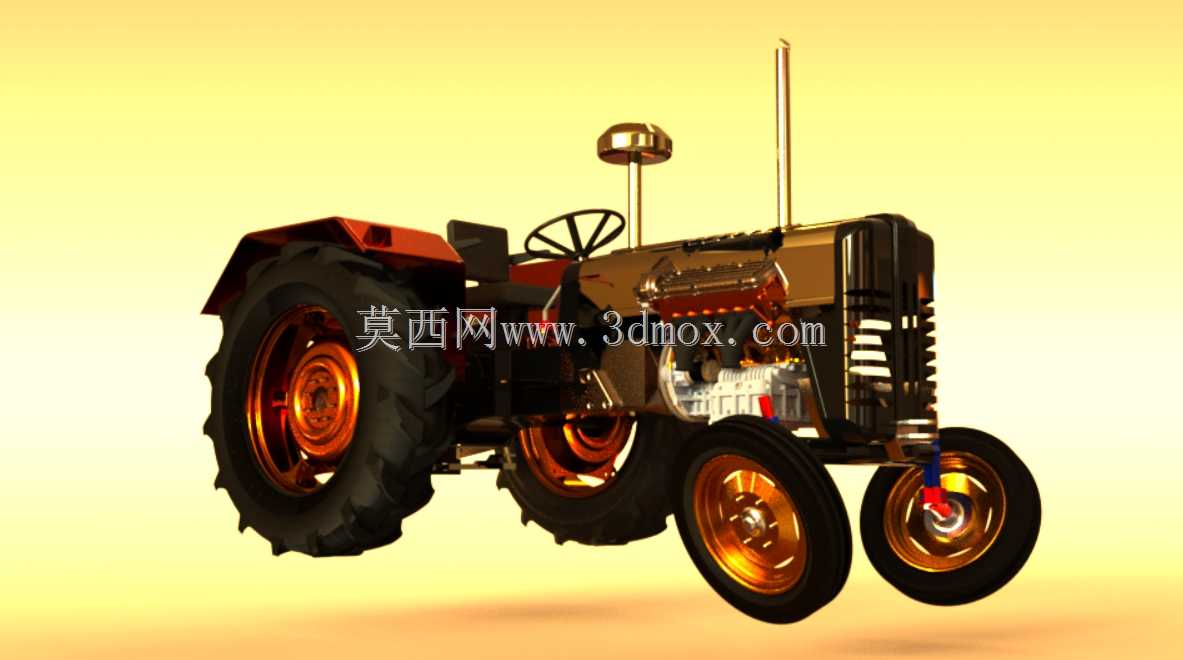

　　这款轮式拖拉机的整机结构设计，首先围绕丘陵、平原地带的小规模农田作业场景展开，兼顾旋耕、播种、短途农资转运等多工况使用需求，在结构布局上充分考虑了农用设备的维护便捷性与工况适应性。从整机布局来看，采用经典的前置动力舱、中置操控位、后置动力输出的排布逻辑，前桥采用单轮导向结构，转向节的摆角预留了足够的转弯半径冗余，适配小块农田的转向掉头需求，前轮轮距的安装边界预留了调节余量，可根据不同垄作作物的种植行距调整轮距，避免作业过程中碾压作物。动力舱部分的结构设计，将发动机安装支座设置为三点式减震结构，可缓冲田间作业时的地面颠簸对动力总成的冲击，排气立管的布置避开了操控位的视线范围，同时预留了消音器的安装接口，

　　空气滤清器的高位布置可减少田间作业时扬尘进入进气道，延长发动机滤芯的更换周期。操控区域的方向盘安装角度做了适配长时间作业的倾角优化，操纵杆的排布位置符合人体工程学逻辑，驾驶员无需大幅挪动身体即可完成离合、换挡、油门的操作，座椅下方预留了减震组件的安装空间，可降低长时间作业的疲劳感。行走系统的后轮采用大直径人字花纹轮胎，轮毂的连接法兰采用多螺栓紧固结构，可传递足够的驱动力应对泥泞地块的打滑问题，后轮挡泥板的覆盖范围做了延伸设计，可避免作业时泥水甩到操控区域，后桥壳体集成了动力输出轴的安装位，可直接挂载旋耕机、播种机等后置农机具，输出轴的连接法兰尺寸符合通用农用机具的安装标准，无需额外制作转接件即可完成配套机具的挂载。

　　整机的覆盖件设计兼顾了散热与防护需求，动力舱侧盖预留了通风格栅，可保证发动机工作时的散热效率，同时覆盖件的拆卸点位都设置在易操作的位置，日常维护时无需拆解过多结构即可完成机油检查、滤芯更换等操作。油箱的布置位置避开了动力舱的高温区域，同时加油口的高度设置符合日常加注的操作习惯，燃油管路的排布远离排气系统等高温部件，避免长期使用过程中管路老化带来的安全隐患。前桥的转向拉杆采用球头铰接结构，可缓冲地面冲击带来的杆件变形，前轮的轮毂轴承预留了润滑脂加注口，可在日常保养时快速完成润滑维护。整机的安装边界充分考虑了乡村道路的通行限制，整机宽度控制在常规乡村道路的通行宽度范围内，转场作业时无需额外拆解即可通过普通村道，

　　整机高度的设置也满足常规农村机耕道的限高要求，可直接开入田间完成作业。在结构强度设计上，底盘大梁采用槽型钢结构，可承受挂载农机具时的交变载荷，后桥与大梁的连接采用加强筋补强，应对重负荷作业时的载荷冲击，各部件的连接螺栓都采用防松结构，避免田间颠簸导致的紧固件松动问题。
