气保焊手持操作焊枪结构设计

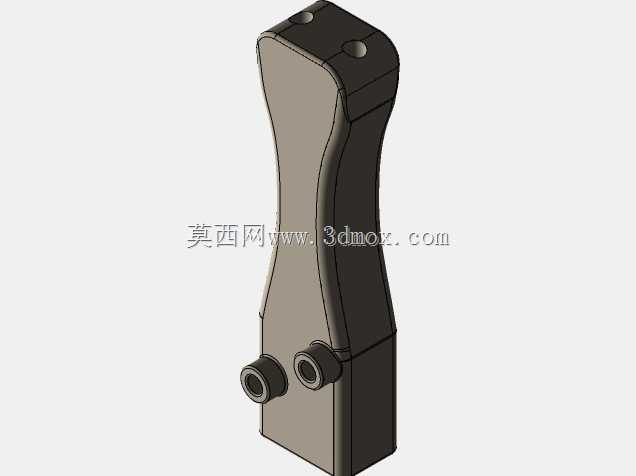

　　这款手持焊具的三维结构，是面向车间常规熔化极气体保护焊接作业场景开发的操作端执行部件，日常在钢结构件拼接、五金零件补焊、小型钣金件焊接工位都能见到这类结构的应用，作业时操作人员单手握持即可完成送丝、保护气输送、焊接电流触发的全流程操作，不需要额外外接分散的控制元件，所有操作逻辑都集成在握柄区域。从结构布局来看，握柄采用符合人手抓握弧度的曲面造型，握持区域做了防滑的棱边处理，长时间握持作业不容易产生滑脱疲劳，握柄侧面设置了两个不同颜色的触发按键，分别对应焊接电流的通断控制与送丝速度的档位切换，按键的按压力度设置在15N到20N区间，既不会因为误碰触发焊接动作，也不会因为按压力度过大增加操作人员的手指负担。握柄上部引出的两根柔性管路，

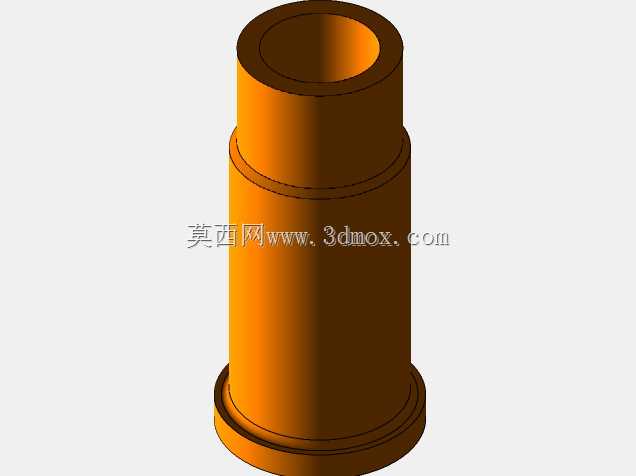

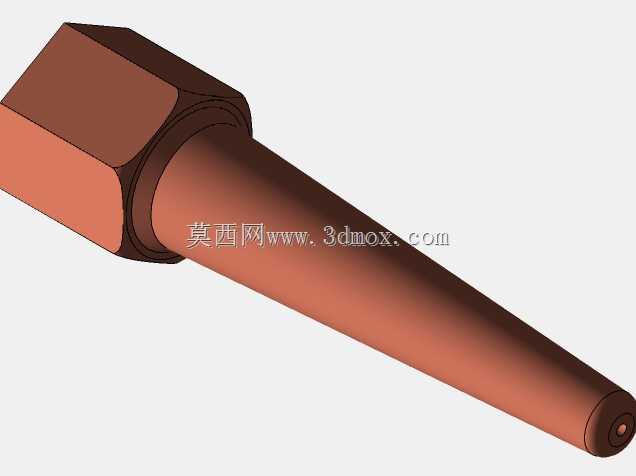

　　分别负责输送保护气体与焊接控制线缆，管路和握柄的衔接位置做了防弯折的护套结构，作业过程中反复弯折管路也不会出现接口开裂、气路泄漏的问题，护套的长度覆盖了管路易弯折的120mm区间，足够应对日常操作时的管路摆动角度。握柄下部的衔接结构用来连接焊枪的导电杆与送丝导管，黄色的绝缘套管把导电部件和外部握持区域完全隔离开，避免焊接过程中出现漏电隐患，绝缘套管的外径设置为18mm，和下部的送丝软管衔接处做了快拆式的锁紧结构，日常更换导电嘴、清理送丝通道的时候不需要额外工具，手动旋转锁紧环就能完成拆装。从安装边界尺寸来看，整个握柄主体的长度在160mm左右，最大宽度42mm，上部引出的两根管路中心距为18mm，下部导电杆的同轴度公差控制在0.

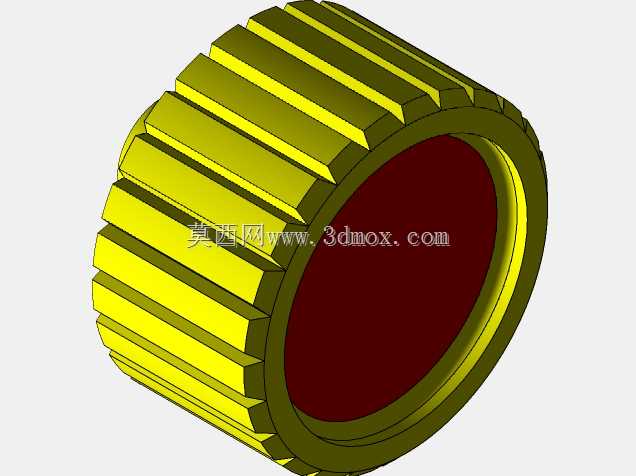

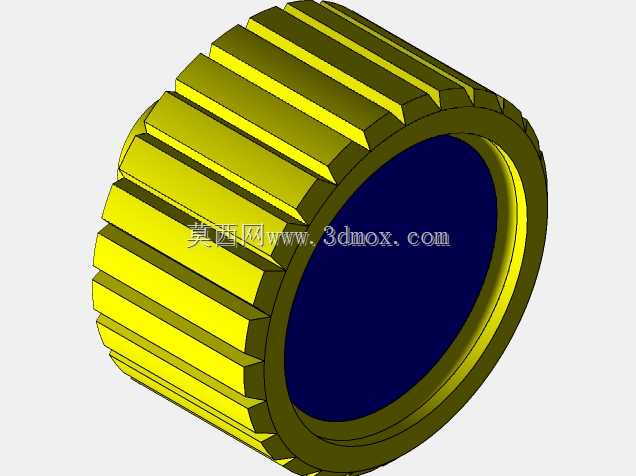

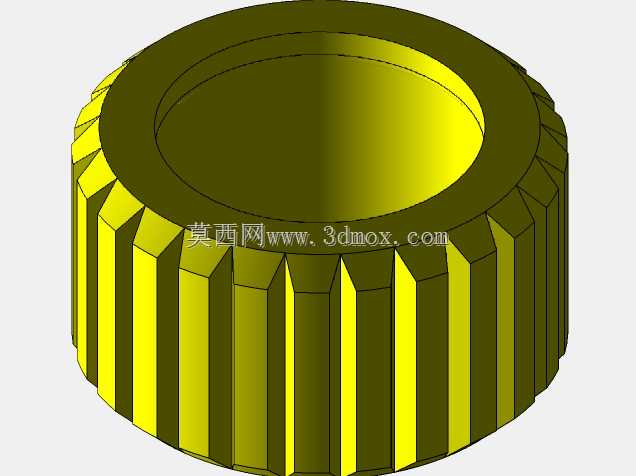

　　1mm以内，保证送丝过程中焊丝不会出现偏摆，确保焊接电弧的稳定性。设计过程中特意把控制按键的位置设置在食指自然放置的区域，操作人员握持焊枪的时候不需要挪动手指位置就能完成按键操作，握柄内部的气路通道做了平滑的圆弧过渡，没有直角弯折结构，保护气通过的时候不会产生紊流，保证焊接区域的保护气层稳定均匀，减少焊接气孔的产生概率。握柄的外壳采用分体式卡扣加螺丝固定的结构，内部的气路接头、线缆接线端都预留了足够的检修空间，日常维护的时候拆开两颗固定螺丝就能看到内部所有元件，不需要破坏外壳结构。下部的锁紧螺母采用滚花设计，手动调节焊枪伸出长度的时候摩擦力足够，不会出现打滑的情况，导电杆和绝缘套管之间设置了密封胶圈，

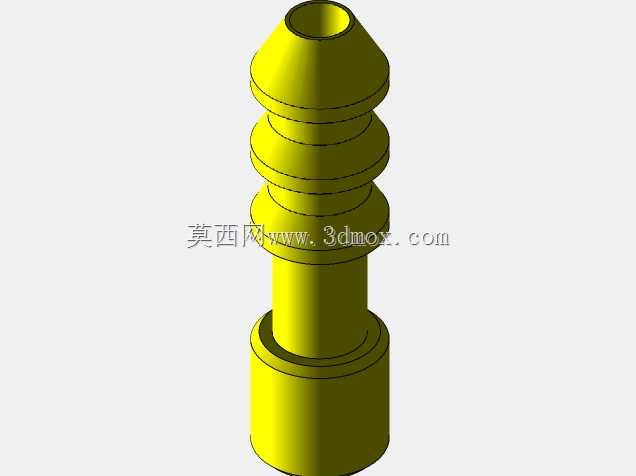

　　避免焊接过程中的飞溅物进入握柄内部损坏气路与电路元件。这类焊具结构在实际应用中，适配的焊丝直径范围覆盖0.8mm到1.2mm的常用实心焊丝，保护气接口适配车间常规的8mm内径气管，不需要额外制作转换接头就能直接接入现有气路系统，握柄的重量控制在380g以内，加上前部的焊枪弯管总重量也不会超过600g，单手握持作业两小时以上也不会有明显的负重感。结构设计时还考虑了焊接飞溅的防护，握柄外壳采用耐高温的工程塑料材质，表面做了哑光处理，焊接过程中飞溅的焊渣落到外壳上不会轻易粘附，冷却之后轻轻一碰就能脱落，不会因为焊渣堆积影响按键操作与管路的灵活性。气路通道的通径设置为6mm，足够满足大电流焊接时的保护气流量需求，即使在250A的焊接电流参数下，保护气流量达到20L/min也不会出现气阻过大的问题，保证焊接熔池得到充分的保护。控制线缆的屏蔽层在握柄内部做了接地处理，避免焊接过程中的高频信号干扰焊接设备的电流稳定性，按键的触点采用银合金材质，反复触发十万次也不会出现接触不良的问题，满足车间高频次作业的使用寿命要求。
