油漆盘加工用双工位电阻焊设备结构

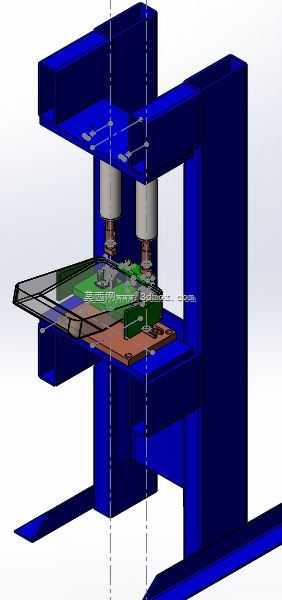

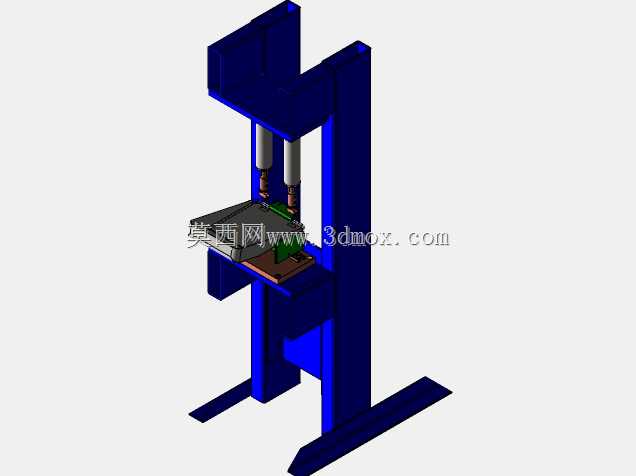

　　这款焊接设备的结构设计，核心围绕油漆盘类薄金属工件的批量电阻焊加工需求展开，在五金制品加工车间的表面处理配套件生产线上，这类设备主要承担油漆盘本体与安装支脚、定位凸点的电阻熔接工序，替代传统的氩弧焊、铆接工艺，避免焊接变形导致的盘面平面度超差问题。从结构布局来看，设备采用C型开式机架设计，这种结构的优势在于操作侧完全开放，方便操作人员上下料，同时机架的悬臂长度经过受力校核，在双焊头同时下压焊接时，机架的变形量控制在0.02mm以内，保证焊头与工件盘面的垂直精度，避免焊接时出现偏压、虚焊的问题。机架主体采用厚钢板焊接后去应力处理，安装底面预留了四个M16的地脚螺栓孔，可直接固定在车间的混凝土地基上，设备整体的安装占地宽度约850mm，深度约720mm，高度约1100mm，操作台面的高度设置在820mm，匹配操作人员站立作业的舒适高度，不需要额外配置增高工作台。

　　双焊头的布置对应油漆盘工件的两个焊接点位，两个焊头的中心距可通过顶部安装板的长圆孔进行调节，调节范围在120mm到280mm之间，能够适配不同尺寸规格的油漆盘焊接需求，焊头的下压行程设置为50mm，采用气动驱动方式，下压压力可通过气源处理三联件进行调节，调节范围在0.2MPa到0.6MPa之间，针对0.8mm到1.5mm厚度的冷轧钢板油漆盘工件，可根据板材厚度匹配对应的焊接压力，避免压力过大导致盘面压痕过深，或是压力过小导致焊接熔核强度不足。工件定位台采用快换式设计，定位台的外形与油漆盘的内腔轮廓匹配，工件放置后可自动完成定位，不需要额外的夹紧动作，定位台的底面设置有绝缘垫板，避免焊接电流分流到机架上造成电能损耗，同时也防止机架带电带来的安全隐患。

　　在实际生产场景中，这类设备的单次焊接循环时间约为3秒，操作人员只需要将待焊接的油漆盘本体放置在定位工装上，再将需要焊接的支脚放置在对应的定位槽内，踩下脚踏开关即可完成焊接动作，焊接完成后焊头自动回升，操作人员直接取下成品工件即可，不需要等待冷却，因为电阻焊的热影响区极小，工件焊接后的温升不超过60摄氏度，可直接流转到下一道打磨工序。设计过程中特意将焊头的电极接杆设置为快换结构，电极头采用铬锆铜材质，磨损后只需要松开锁紧螺母即可更换，不需要调整整个焊头的位置，减少设备维护的停机时间。设备的走线全部从机架的内部空腔布置，外部没有裸露的线缆，避免车间内的金属粉尘、焊接飞溅物损坏线缆，同时也让设备的外观更加整洁，减少清洁维护的工作量。

　　从安装边界来看，设备的后侧需要预留至少200mm的空间用于布置气管、焊接变压器的散热空间，左侧和右侧不需要预留额外的操作空间，因为上下料动作全部在正面完成，多台同类型设备可并排布置，相邻设备的间距只需要预留100mm的间隙即可，能够最大化利用车间的生产面积。焊接回路的设计采用了短路径布置，焊接变压器直接安装在顶部机架的安装板上，距离焊头的距离不超过300mm，减少二次回路的电感损耗，提升焊接电流的稳定性，针对不同厚度的工件，可通过调整焊接控制器的电流参数、通电时间来匹配焊接工艺，不需要对机械结构进行改动。定位工装的设计还考虑了工件的脱模需求，定位台的边缘设置有1度的脱模斜度，焊接完成后工件不会卡在工装上，操作人员可轻松取下，避免撬取工件导致的盘面变形。整个设备的结构没有复杂的传动部件，日常维护只需要定期给焊头的导向轴加注润滑脂，检查气源的油水分离器状态即可，维护难度低，适合中小五金加工厂的批量生产使用，相比多关节机器人焊接方案，这类专用焊接设备的采购成本更低，焊接效率更高，针对单一品类工件的加工适配性更好，不需要复杂的编程调试，新员工经过半小时的培训即可独立操作。
