异形电吉他结构设计三维数模

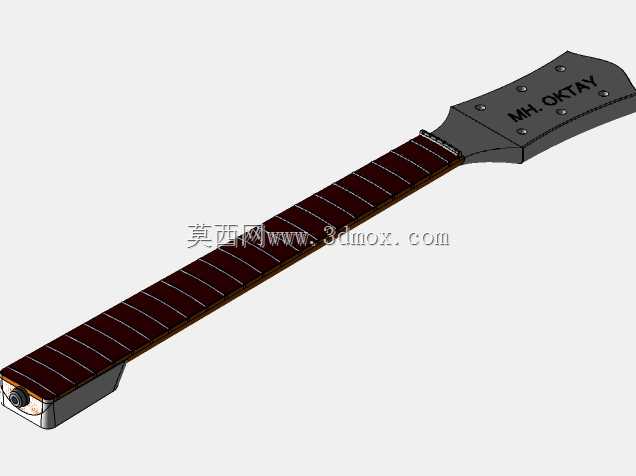

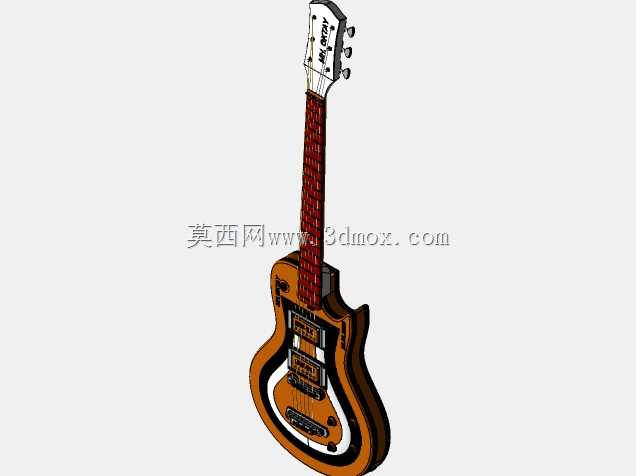

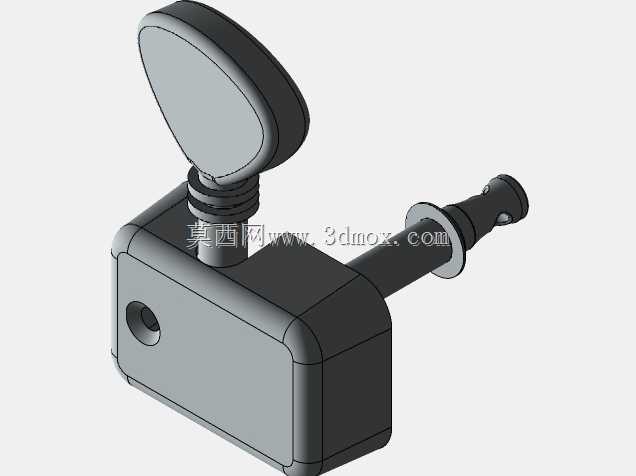

　　本次呈现的电吉他三维数模，完整还原了异形流线型电声弦乐器的全结构细节，可直接用于乐器结构研发、外观打样验证、教学演示等场景。在电声乐器制造领域，这类异形电吉他的三维建模是产品落地前的核心环节，不同于传统量产款的对称琴身设计，该款采用非对称弧形轮廓，建模过程中优先考量了演奏时的人体工学贴合度——琴身下部的内凹弧度刚好匹配演奏者坐姿抱琴时的大腿支撑角度，上部的外扩轮廓则预留了手臂拨弦的活动空间，避免长时间演奏时的肢体磕碰。从功能结构来看，数模完整复现了电吉他的核心功能模块：琴头部分的弦钮安装位按照标准6弦排布设计，每个弦钮的转轴孔位、固定螺孔都预留了标准安装尺寸，可直接适配市面常规封闭式弦钮配件；琴颈采用一体式指板设计，

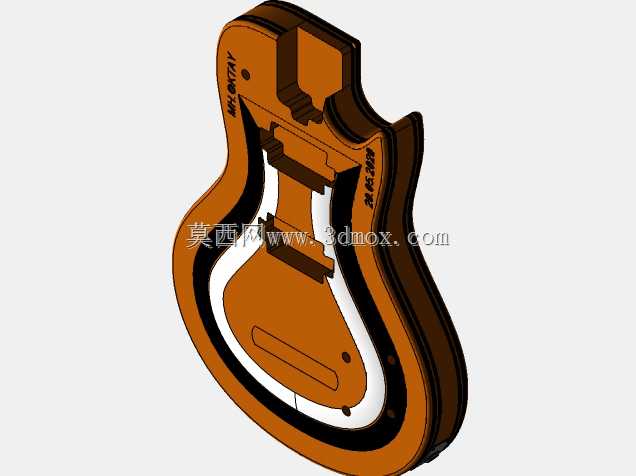

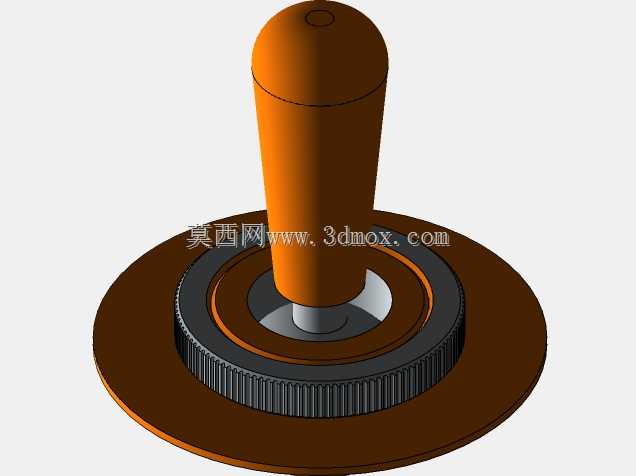

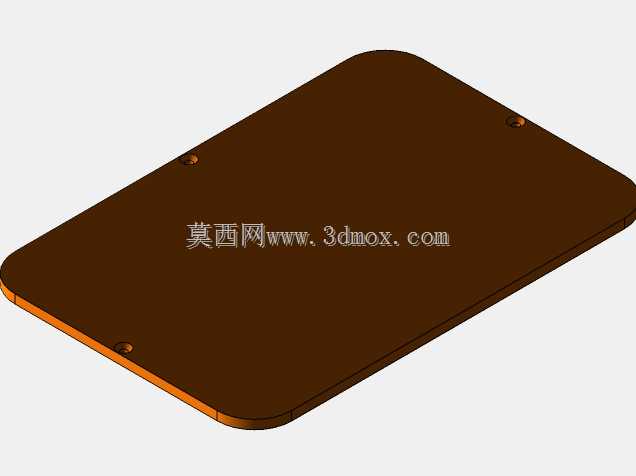

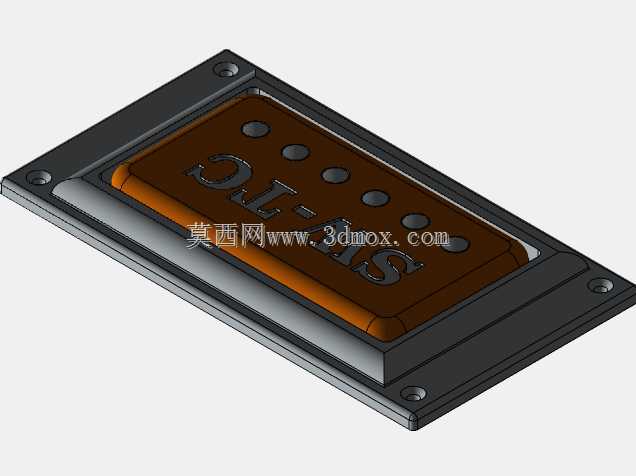

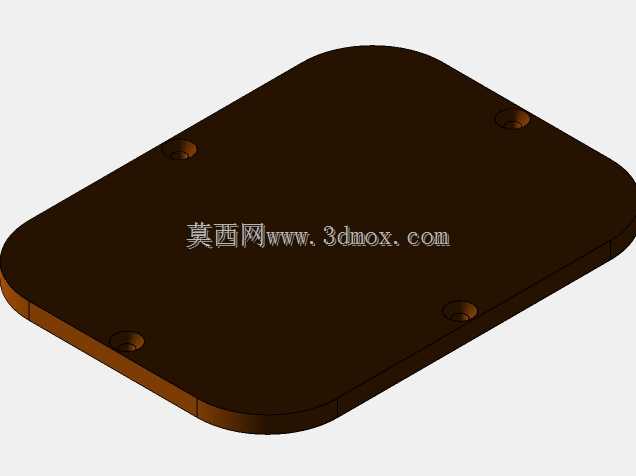

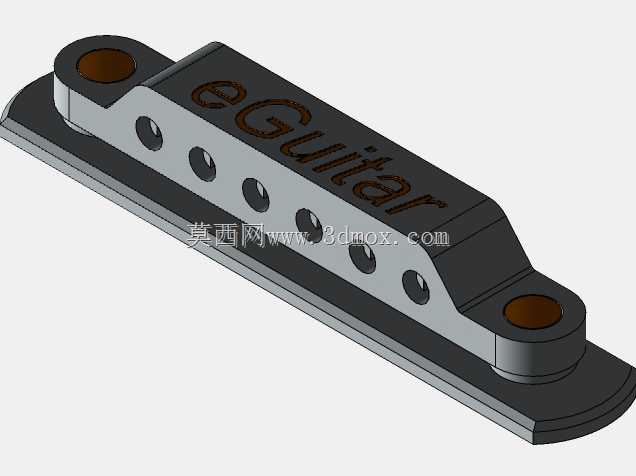

　　品丝位置按照标准弦长比例排布，指板弧度做了符合演奏手感的微弧处理，琴颈与琴身的连接位置做了隐藏式插接结构的建模，既保证结构连接强度，又避免外露连接件破坏外观流线感。琴身部分的结构设计围绕电声转换核心需求展开，两个双线圈拾音器的安装槽位做了精准的深度与边界预留，拾音器固定螺孔、电位器开孔、输出接口位置都按照常规电吉他电路走线逻辑排布，琴身内部预留了电路仓空间，可容纳常规的音量音色电位器、档位开关与接线，同时琴身的配重做了结构层面的建模优化，琴头侧与琴身尾部的重量差控制在合理区间，避免持琴时出现头重脚轻的问题。从安装边界与尺寸控制来看，该模型的整体弦长采用电吉他常规的25.5英寸有效弦长基准，琴身最大宽度控制在33厘米范围内，

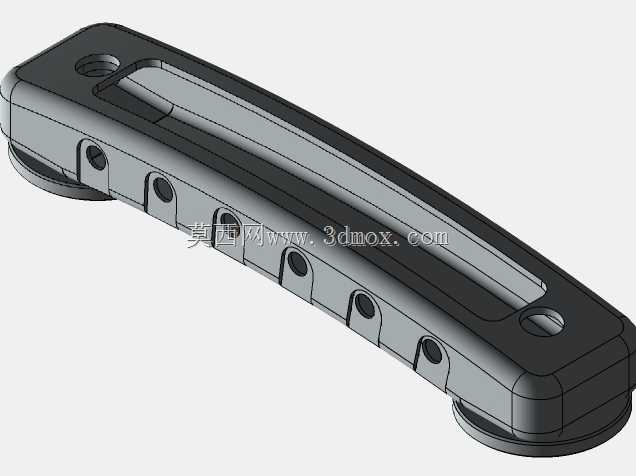

　　整体厚度在4厘米左右，既保证琴身共振所需的结构厚度，又不会因为过厚导致持琴负担；琴颈的厚度在1品位置控制在21毫米、12品位置控制在23毫米，符合主流速弹型电吉他的琴颈手感参数，品丝间距按照十二平均律的计算结果精准排布，可直接用于指板加工的数控编程参考。建模过程中对各部件的装配关系做了完整的干涉检查，弦钮与琴头、琴颈与琴身、拾音器与琴身安装槽、琴桥与琴身固定位之间都预留了合理的装配公差，不存在结构干涉问题，琴桥部分采用固定式琴桥的结构建模，每个弦鞍的位置都可独立调整，预留了弦高调节、八度音调节的结构空间，可适配不同规格的电吉他琴弦。不同于常规的外观概念模型，该数模的所有结构细节都面向实际生产加工做了优化，所有曲面都做了G2连续处理，

　　可直接导入CAM软件生成加工路径，用于实木琴身的CNC铣削加工，琴身的弧形边缘都做了符合握持手感的圆角处理，避免锐边造成的演奏不适，同时琴身表面的涂装分层结构也在数模中做了区分，可用于后续的渲染出图与涂装工艺验证。在乐器定制场景中，这类完整的三维数模可直接对接3D打印工艺，快速制作小批量定制款琴身的样件，验证外观与手感后再进行实木加工，大幅降低定制研发的试错成本；在乐器教学场景中，该数模可用于拆解演示电吉他的结构组成、各部件的功能逻辑，帮助初学者快速理解电声乐器的工作原理；在产品研发场景中，可基于该数模修改琴身轮廓、调整拾音器配置、更换琴桥类型，快速衍生出不同定位的电吉他产品方案。
