三轮式拖挂运载车架结构设计

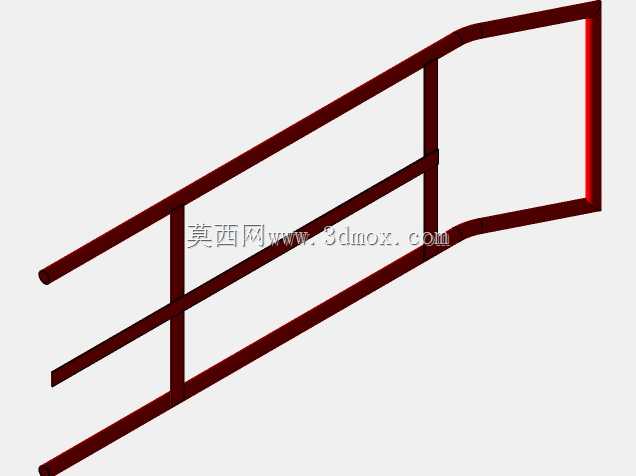

　　该拖挂式运载车架主要适配短途零散物料转运、厂区工位间工件周转、小型农用机具配套拖运等场景，可挂载在小型动力设备尾部完成中轻载物料的输送作业，无需额外配置独立动力单元，依靠牵引端提供行进动力即可完成作业。从结构设计逻辑来看，整体采用矩形钢管拼焊形成主承载框架，框架沿行进方向设置多道横向加强横梁，将长尺寸纵梁的受力跨度拆分，避免满载状态下纵梁出现下挠变形，纵梁与横梁的连接节点采用满焊工艺处理，焊后预留打磨余量消除应力集中点，适配长期颠簸工况下的疲劳强度要求。前端设置立式牵引连接板，板件上预留标准牵引销安装孔位，可与不同规格的牵引挂钩适配，牵引板与主框架之间设置斜向加强撑杆，将牵引过程中的水平拉力分散传递到主框架的两根纵梁上，

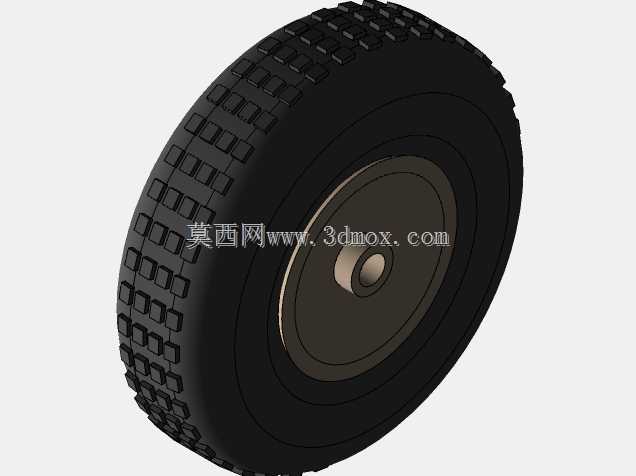

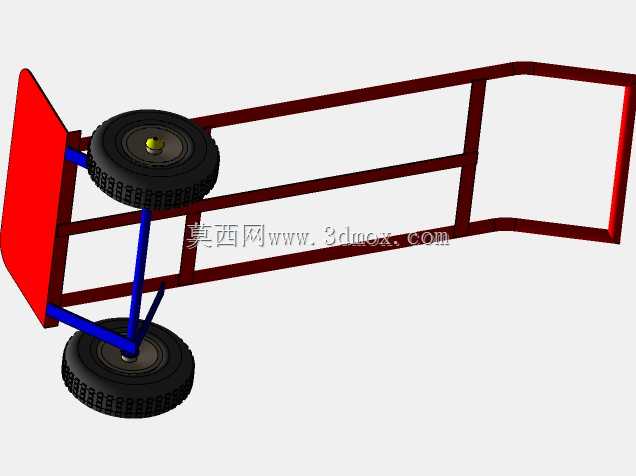

　　避免牵引节点出现应力集中导致的板件撕裂。行走机构采用前单轮后双轮的三轮布局，前轮通过转向立轴与牵引端的转向机构联动，行进过程中可跟随牵引端的转向角度同步偏转，减小拖挂状态下的转弯半径，适配狭窄通道内的通行需求；后轮采用同轴固定安装结构，轮轴通过支撑座与主框架纵梁底部连接，支撑座与纵梁之间设置加强筋板，将轮组承受的竖向载荷均匀传递到主框架整体结构上，避免局部载荷过大导致纵梁局部变形。轮组选用标准充气橡胶轮胎，轮胎胎面设置防滑花纹，适配硬化路面、砂石路面等不同通行路况，轮轴内置标准滚动轴承，转动阻力小，长期使用维护成本低，轮组与车架之间预留足够的跳动间隙，避免颠簸路面行驶时轮胎与车架底部发生剐蹭。主承载框架的上部为平整安装面，

　　可根据实际使用需求加装货厢、平板载物台、专用机具固定座等不同上装结构，框架的钢管侧壁预留标准安装孔位，无需二次打孔即可完成上装部件的螺栓固定，降低现场改装的工作量。从安装边界尺寸来看，主框架的宽度控制在常规厂区通道、田间便道的通行宽度范围内，整体长度适配小型动力设备的拖挂要求，不会出现拖挂后转弯扫尾过大的问题；牵引板的安装高度与常规小型拖拉机、厂区电动牵引车的牵引钩高度匹配，挂载后车架整体保持水平状态，不会出现前高后低或者前低后高的倾斜情况，保证行驶过程中载荷均匀分布在三个轮组上。设计过程中对车架的受力状态做了针对性优化，当载荷均匀放置在主框架平面上时，竖向载荷通过横梁传递到纵梁，再通过前后轮的支撑座传递到轮组，整体受力路径清晰，

　　没有冗余的受力传递环节；牵引状态下的水平拉力通过牵引板、斜撑杆传递到纵梁，再通过后轮的摩擦力传递到地面，牵引过程中车架不会出现纵向的拉扯变形。针对日常维护需求，轮组的轴承位置预留注油孔，可定期加注润滑脂降低磨损，所有焊接节点都做了圆弧过渡处理，减少应力集中点的同时，也避免焊接毛刺对后续上装安装、操作人员作业造成刮擦伤害。该结构没有复杂的异形构件，所有管材、板件都采用常规标准型材，加工过程中仅需切割、焊接、钻孔等常规机加工工序即可完成制作，加工门槛低，适合小型加工厂、维修站点自行制作或者改装，后期使用过程中如果出现局部构件损坏，也可快速采购同规格型材完成替换，无需定制特殊配件。
