红柄钢丝钳手动夹持剪切五金工具结构

　　日常设备维保、五金加工、线路布设等作业场景里，这类钳具是一线操作人员随身配置的基础工具，不管是配电柜接线时的导线剥切、薄金属片的弯折定型，还是小型紧固件的临时夹持拧动，都能通过它完成操作，无需额外搭配多类零散工具，能有效减少作业时的工具切换频次，提升现场操作的流畅度。从功能结构来看，钳头部分整合了多组作业区域，靠近转轴的齿形钳口可提供足够夹持摩擦力，针对不同直径的圆柱工件、扁平金属件都能实现稳定夹持，不会出现施力时工件滑脱的问题；钳口前端的平口区域可用于平整弯折薄金属板材、压接小型接线端子，刃口区域经过硬度强化处理，可顺利剪切普通低碳钢丝、铜铝导线等常见线材，部分场景下还能替代小型扳手拧动小规格螺母，适配多类零散作业需求。

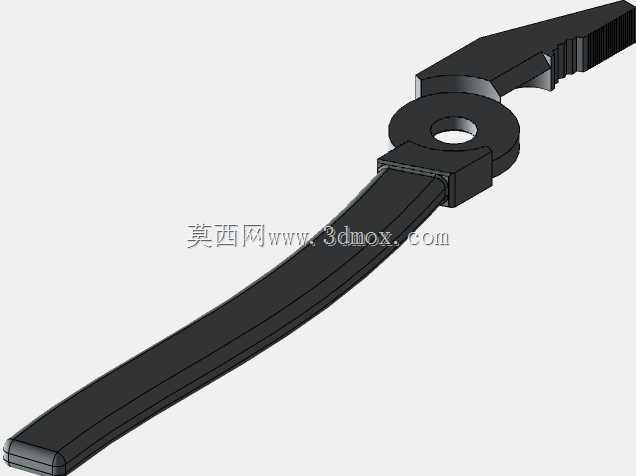

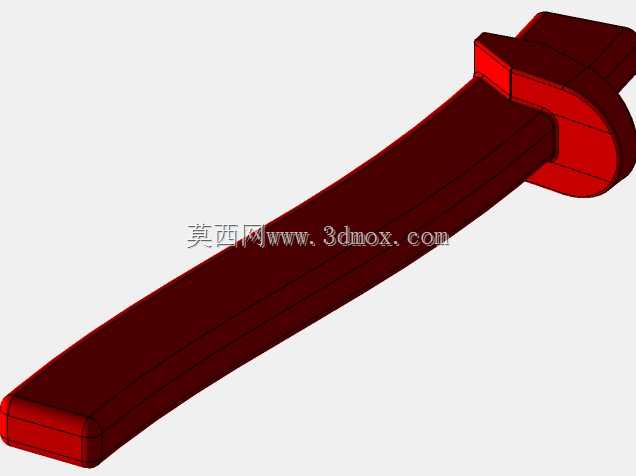

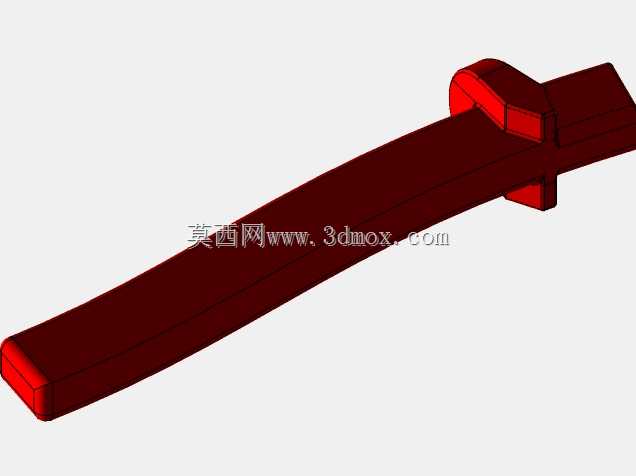

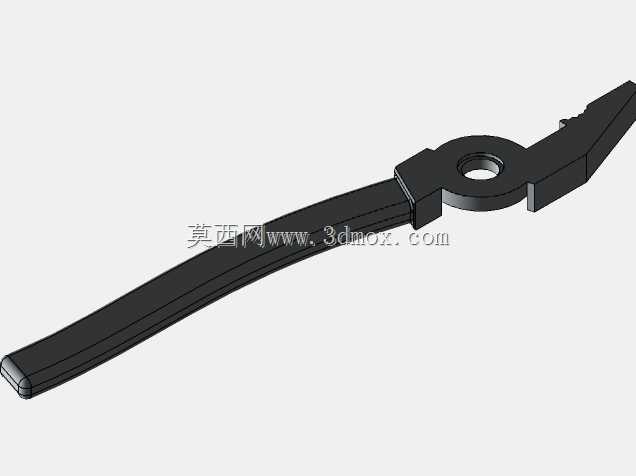

　　设计过程中首先要考量的是钳体的受力传递路径，两个钳片通过中部的销轴实现铰接，手柄区域的握持力通过杠杆原理放大后传递到钳头作业端，因此钳身的截面厚度变化需要匹配受力分布，靠近销轴的区域承受的剪切应力最大，这部分的结构厚度做了针对性加强，避免大载荷施力时出现钳身变形、销轴脱出的问题；手柄部分的绝缘包覆层不仅要满足握持的防滑需求，还要适配低压带电作业的绝缘防护要求，包覆层与金属钳柄的结合处做了止退结构，长期握持施力也不会出现包覆层移位、脱落的情况。钳头的刃口间隙控制是设计中的关键细节，间隙过大会导致剪切线材时出现滑口、切不断的问题，间隙过小则会在开合过程中出现刃口互相摩擦的情况，加速刃口磨损，因此建模时需要严格控制两个钳片的配合公差，

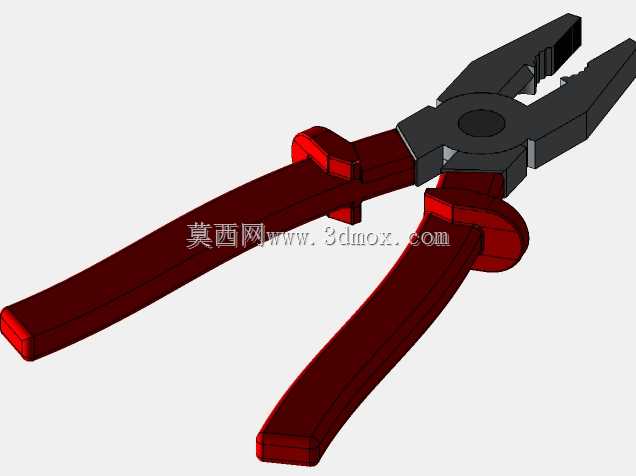

　　保证刃口在闭合状态下贴合均匀，开合全程无卡滞。外形尺寸方面，整钳长度适配成年男性的手掌握持跨度，手柄张开到最大作业角度时，单手握持不会出现手指过度撑开的疲劳感，钳头的长度占整钳长度的三分之一左右，保证足够夹持深度的同时，不会因为钳头过长导致操作灵活性下降；钳头的最大开口尺寸可满足常规直径线材、厚度不超过2mm的薄钢板夹持需求，转轴位置的销轴两端做了铆压封边处理，不会因为长期开合出现销轴窜动的问题。实际建模过程中，钳身的曲面过渡需要重点处理，金属钳体的边缘都做了圆角钝化处理，避免操作时划伤手掌，手柄包覆层的表面做了细密的防滑纹理，握持时即使手上沾有少量油污也能保持足够的摩擦力，不会出现打滑脱手的情况。

　　钳头的齿形区域做了等距分布的三角齿，齿尖角度经过优化，既能咬入工件表面保证夹持稳定性，又不会因为齿尖过脆在大载荷夹持时出现崩齿问题。这类钳具的结构设计没有冗余的复杂部件，所有结构都围绕实用作业需求展开，从受力传递到操作手感，每一处细节都对应实际作业中的常见痛点，比如手柄尾部的轻微上翘角度，是为了适配握持时的手腕自然角度，长时间持续作业也能减少手腕的酸胀感；钳头的尖端做了收窄处理，可伸入狭小的设备缝隙内完成操作，适配设备内部狭窄空间的作业需求。建模时需要区分金属钳体与绝缘手柄的材质差异，金属部分的表面做了发黑防锈处理，建模时要体现出哑光金属的质感，手柄部分的绝缘塑胶材质要体现出略带弹性的表面质感，两者的装配间隙要控制在合理范围，既不会出现间隙过大导致的手柄松动，也不会因为间隙过小导致装配时出现包覆层被挤压变形的问题。
