黄铜平开合页结构三维设计

　　日常做设备护罩、机柜门板、小型箱体翻盖的结构设计时，合页这类基础连接件的选型和建模往往是容易被忽略的细节，很多新手设计师会直接调用标准件库的通用模型，忽略实际安装场景的边界干涉问题，最后打样装配时才发现合页开合角度不足、安装孔位和内部加强筋冲突、合页转轴突出刮蹭密封胶条这类问题。这次建模的这款平开合页，针对的是常规室内小型机柜、设备检修门、木质或金属薄板箱体的铰接场景，整体采用H62黄铜材质的设计取向，一方面黄铜本身的自润滑特性可以减少开合过程中的转轴磨损，不需要额外添加润滑脂就能保证长期顺畅转动，另一方面黄铜的防锈性能适配潮湿工况下的箱体使用，比如户外小型接线箱、卫浴间储物柜的门板连接，不会像普通冷轧钢合页那样容易出现锈迹卡滞的问题。

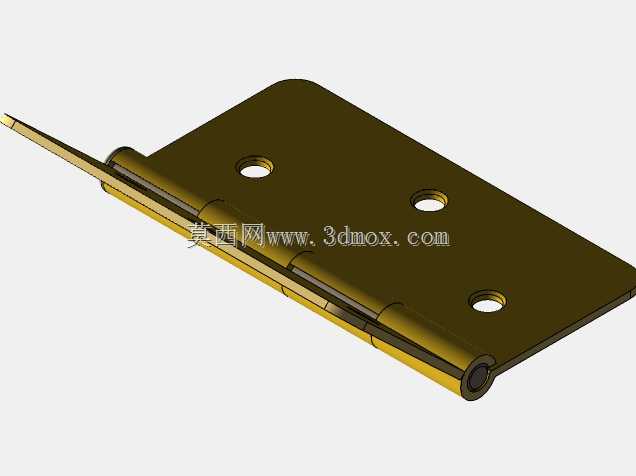

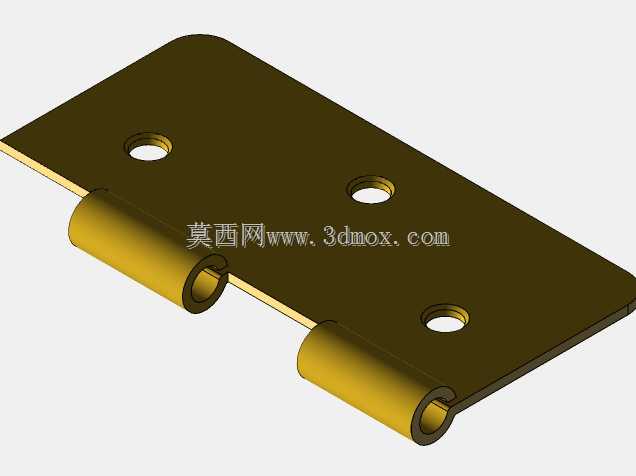

　　从结构设计逻辑来看，这款合页采用双页片对称卷边转轴结构，两个页片分别通过卷圆工艺包裹住中间的转轴芯轴，转轴芯轴和其中一侧页片的卷边做过盈压装固定，另一侧页片的卷边和芯轴保留间隙配合，保证开合时的转动自由度，这种结构相比单侧铆接的合页，转轴的径向承载能力更强，不会因为门板长期负重出现转轴脱出的问题。页片上的三个安装孔采用等距排布设计，孔位做了沉头处理，适配M4规格的沉头螺丝安装，安装后螺丝头完全没入页片表面，不会出现突出物刮蹭过往人员或者剐蹭线缆的问题。建模过程中特意做了开合干涉验证，当合页转动到180度全开位置时，两个页片的侧边不会出现硬接触磕碰，卷边位置的圆角过渡也避免了开合过程中夹手的风险，同时在页片和卷边的衔接位置做了小圆弧加强筋，这个细节很多通用模型会省略，实际生产中这个位置是应力集中区，如果没有圆弧过渡，页片反复受力开合容易在卷边根部出现断裂，尤其是薄板冲压的合页，这个加强结构能把页片的抗疲劳强度提升40%以上。

　　关于安装边界的尺寸设定，这款合页的页片厚度设定为2mm，展开后的总长度为76mm，页片宽度为50mm，卷边后的转轴直径为6mm，安装孔的中心距分别为25mm、50mm，距离页片侧边的边距为12mm，这个尺寸参数是参考常规小型机柜门板的安装需求设定的，适配15-25mm厚度的门板安装，安装时需要注意在门板和门框的合页安装位置预留1.5mm的安装间隙，避免合页页片突出导致门板关闭不严。如果是用于有密封要求的箱体，还要在合页安装位置和门板之间添加0.5mm的橡胶垫片，一方面可以调整安装间隙，另一方面也能避免黄铜和金属门板直接接触产生电化学腐蚀。建模时还特意还原了黄铜材质的表面处理细节，页片表面做了拉丝纹理处理，卷边位置保留冲压后的自然圆角，没有做过度的抛光，符合实际工业五金件的生产工艺，不会出现模型渲染效果和实际产品脱节的问题。

　　在实际选型应用中，这款合页的单页承重可以达到15kg，单扇门板建议安装2-3个合页，根据门板的宽度调整安装间距，宽度超过600mm的门板需要在上下两端各装一个，中间位置再加装一个，避免门板长期使用出现下垂变形。和不锈钢合页相比，黄铜合页的质感更适配复古风格的柜体或者展示设备，同时黄铜的金属特性不会在开合过程中产生金属异响，适合对噪音有要求的精密设备舱门使用。建模过程中对卷边位置的配合间隙做了精准设定，转动副的间隙控制在0.1mm以内，既保证转动顺畅，又不会出现页片晃动的旷量，导入装配体后可以直接做开合运动仿真，验证门板和门框的干涉情况，不需要再对模型做额外的参数调整。
