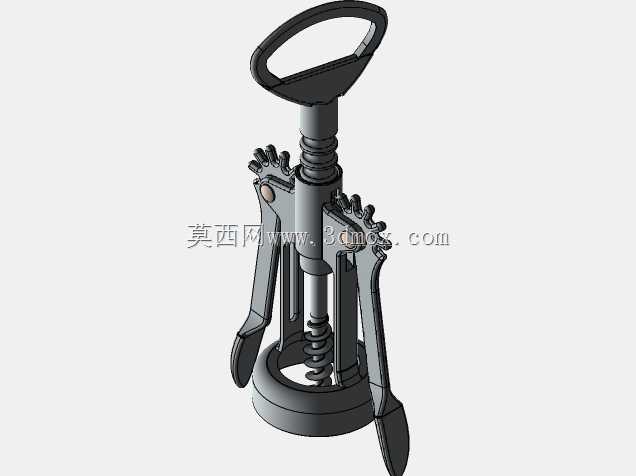

翼式红酒开瓶器结构设计三维数模

　　这款翼式手动开瓶器的三维结构设计，完全围绕日常开瓶场景的实际受力需求展开，没有冗余的装饰性结构，所有部件的形态都服务于功能实现。从实际使用场景来看，这类工具主要应用于家庭餐厨、餐饮门店吧台、酒水零售终端等场景，核心作用是安全拔出葡萄酒瓶内的软木塞，避免木塞断裂、碎屑掉入酒液的问题，相比简易的T型开瓶器，翼式结构的力臂设计能大幅降低使用者的施力强度，即便是手部力量较小的使用者也能顺利完成开瓶操作。

　　从功能特性来看，整个结构分为顶部握持压环、中心螺杆传动组件、双侧翼形压杆、底部定位套四个核心功能模块。底部的环形定位套是整个操作的定位基准，使用时需要将定位套完全套在红酒瓶口的顶端，环形内孔尺寸刚好适配标准红酒瓶口的外径公差，能保证中心螺杆在旋入木塞的过程中始终与瓶身轴线保持重合，避免螺杆偏斜戳碎木塞。中心螺杆采用大螺距的梯形螺纹设计，螺杆底端做了收尖处理，旋入木塞时能快速找准木塞中心，梯形螺纹的牙型角度经过优化，旋入软木材质时能获得足够的抓附力，不会因为向上拔塞的拉力出现滑牙脱出的问题，同时螺杆表面的粗糙度控制在合理范围，旋入过程不会过度切削木塞产生碎屑。

　　双侧的翼形压杆是整个结构的省力核心，压杆与中心螺杆的升降螺母通过销轴铰接，当中心螺杆持续旋入木塞时，升降螺母会沿着螺杆轴线向上移动，带动两侧翼杆绕底部的铰接点向上张开；当螺杆旋入木塞达到足够深度后，使用者只需双手同时向下按压两侧张开的翼杆，就能通过杠杆原理带动升降螺母向上移动，将木塞平稳拔出，杠杆的力臂比经过反复校核，按压时的施力仅为直接拔塞力的五分之一左右，操作过程平稳可控。顶部的环形压环一方面作为旋入螺杆时的握持受力点，使用者可以用手掌压住压环顶部，保证旋入螺杆时整个开瓶器不会向上抬升，另一方面环形的镂空设计也方便悬挂收纳，减少厨房或吧台的储物空间占用。

　　从设计思路层面，整个结构优先考虑了部件的工艺可行性，所有金属冲压件的拔模角度、折弯半径都符合常规五金冲压的工艺要求，铰接位置的销轴采用标准过盈配合装配，不需要额外的紧固件就能保证连接可靠性，部件之间的活动间隙控制在0.2mm到0.5mm之间，既不会因为间隙过大出现操作晃动感，也不会因为间隙过小出现卡滞问题。外形尺寸方面，整体收拢状态下的高度控制在180mm左右，最大宽度在翼杆完全张开时为140mm，收拢状态下最大宽度仅65mm，底部定位套的内孔直径为22mm，适配市面上绝大多数标准口径的葡萄酒瓶，不需要额外调整结构就能通用。安装边界上，整个产品不需要额外的固定安装，属于手持操作工具，收纳时仅需要占用直径70mm、高度190mm的竖向空间，适配常规的厨房抽屉、吧台工具挂架的储物尺寸。

　　结构细节上，两侧翼杆的外侧做了圆弧滚花处理，按压时能增加手部与部件的摩擦力，避免施力时打滑；底部定位套的底端做了卷边处理，接触瓶口时不会划伤瓶口的玻璃表面，也不会因为尖锐边缘割伤使用者；中心螺杆的顶端做了限位台阶，当升降螺母上升到最高位置时会被台阶挡住，避免螺母脱出螺杆造成结构散架。所有活动部件的运动行程都经过限位设计，翼杆的最大张开角度为60度，刚好达到最舒适的按压施力角度，不会因为张开角度过大导致使用者手腕过度弯折。整个结构没有易损的弹性零件，所有受力部件都采用金属材质，长期使用不会出现结构变形、失效的问题，日常维护仅需要擦拭表面残留的酒液、污渍即可，不需要额外加注润滑油。
