差速器传动总成结构设计方案

　　差速器作为动力传动链路里的核心扭矩分配部件，主要应用在需要两侧输出轴存在转速差的行走类设备传动场景中，最常见的是轮式行走设备的驱动桥内部，也可用于多轴联动的特种作业装备动力分路结构里。实际运行过程中，当设备处于直线行驶状态时，两侧驱动轮的滚动阻力趋近一致，差速器内部的行星齿轮仅随差速器壳体做公转运动，不会发生自转，输入扭矩会通过半轴齿轮平均分配给两侧输出轴，保证两侧车轮以相同转速同步滚动，避免轮胎出现滑磨损耗。当设备进入转弯工况，或是行驶在凹凸不平的非铺装路面时，两侧驱动轮的实际滚动距离存在差值，此时行星齿轮会在随壳体公转的同时产生自转，自动调整两侧半轴齿轮的输出转速，让外侧车轮转速高于内侧车轮，或是高附着力侧车轮匹配对应滚动转速，既保证动力持续传递不中断，也避免轮胎出现拖滑、异常磨损，同时提升行驶过程的操控稳定性，减少传动系统的附加冲击载荷。

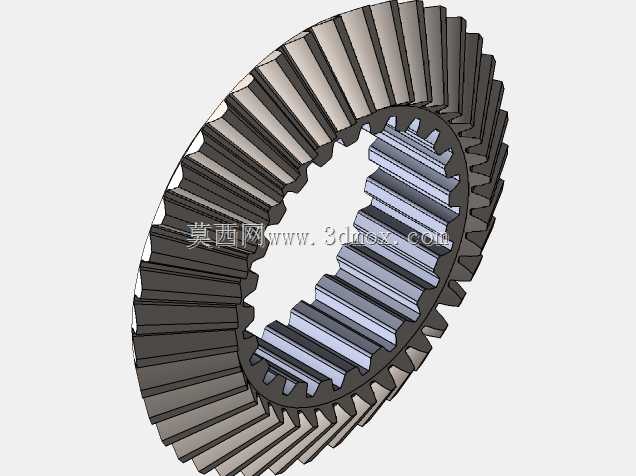

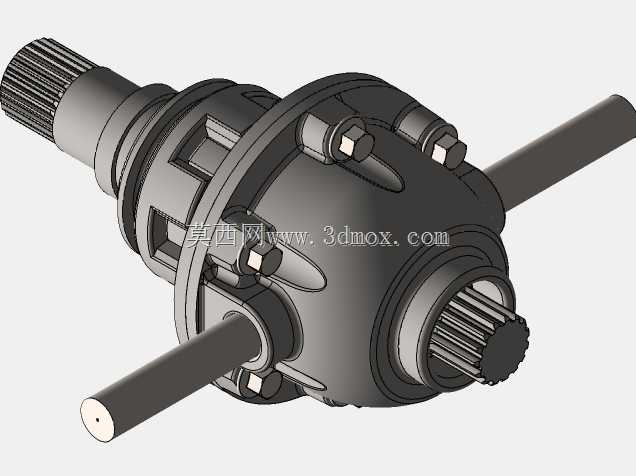

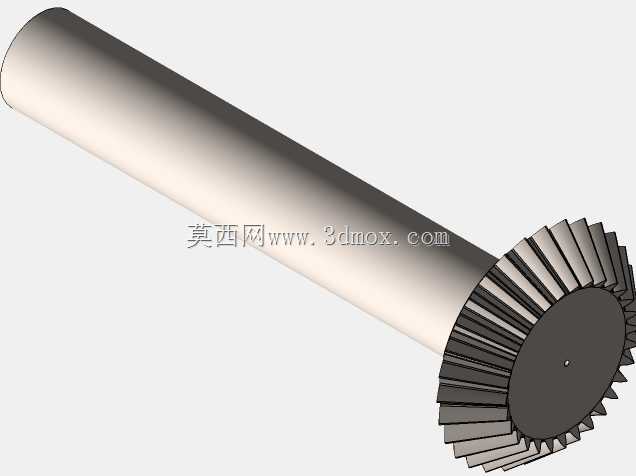

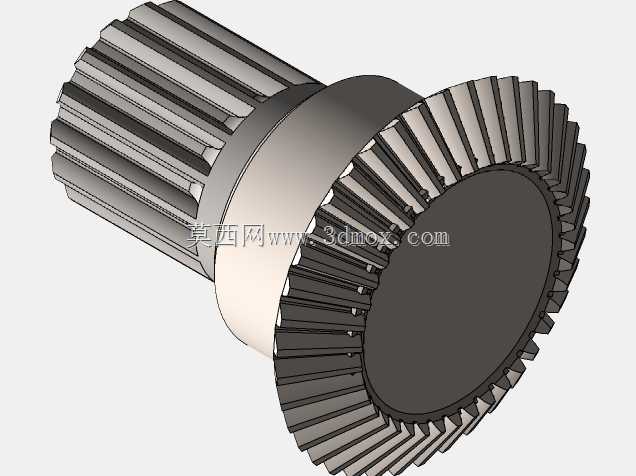

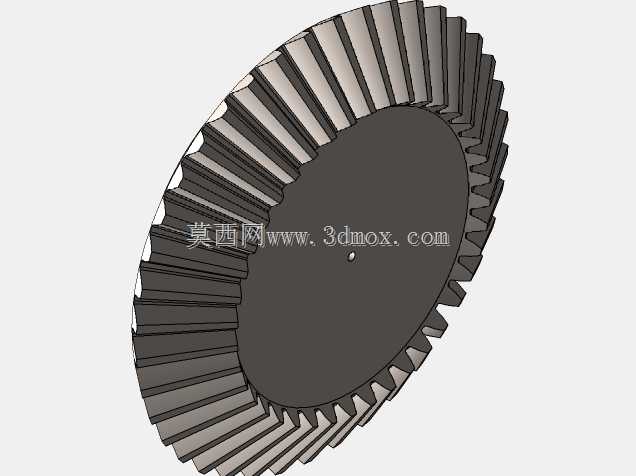

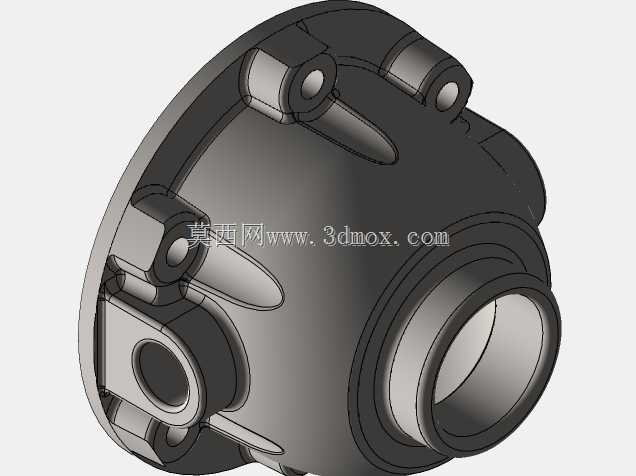

　　从结构设计逻辑来看，这套差速器总成采用对称式锥齿轮差速结构，整体以差速器壳体作为核心承载基体，壳体采用剖分式组合结构，通过周向布置的紧固件将左右半壳紧固为一体，既保证内部行星齿轮、半轴齿轮的装配空间，也能承受动力输入带来的冲击载荷。输入动力通过壳体上集成的花键轴段接入，和主减速从动件完成连接，将主减速器传递来的扭矩导入差速器内部。行星齿轮通过十字行星轴安装在壳体内部的安装槽内，行星齿轮和两侧的半轴齿轮保持恒定啮合，半轴齿轮通过内花键和两侧输出半轴直接连接，将扭矩传递至驱动轮。设计过程中针对齿轮啮合侧隙做了精准控制，既保证齿轮运转过程中不会因为热膨胀出现卡滞，也避免侧隙过大导致传动过程出现冲击异响；齿轮齿面采用等强度修形处理，匹配差速器工况下频繁的正反转速切换、载荷波动特性，提升齿轮副的接触疲劳寿命。

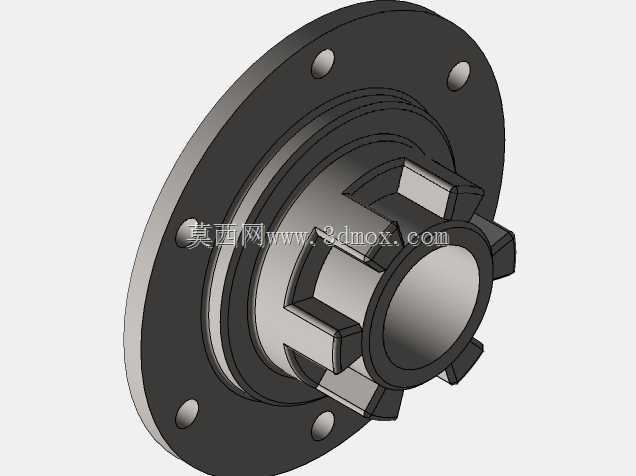

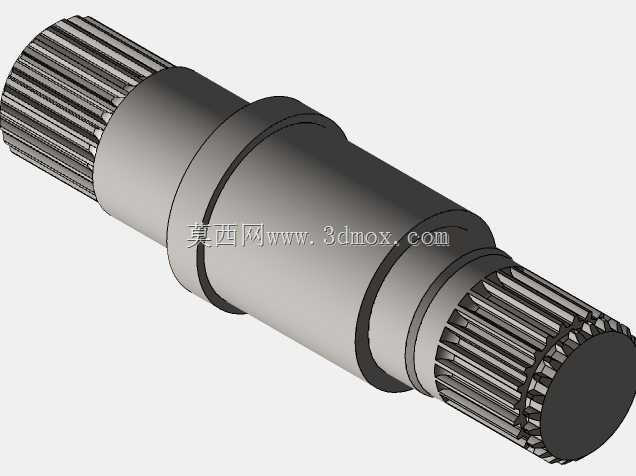

　　轴系设计上，两侧输出半轴采用外花键和半轴齿轮内花键过盈配合连接，花键参数采用大径定心设计，保证同轴度精度，减少花键连接的间隙冲击。半轴的轴伸长度根据驱动桥的安装空间做了匹配设计，轴肩位置预留了轴承安装位，可直接适配标准圆锥滚子轴承的安装尺寸，轴承位的轴颈公差采用k6级过渡配合，保证轴承内圈和轴颈的可靠紧固，避免运转过程中出现内圈跑圈问题。差速器壳体的外圆预留了主减速齿轮的安装定位止口，止口端面的端面跳动公差控制在0.02mm以内，保证主减速齿轮装配后的端面跳动精度，减少主减速齿轮副的啮合偏差。周向布置的紧固件采用高强度六角头螺栓，螺栓孔位置度公差控制在Φ0.1mm以内，保证剖分式壳体装配后两半壳的同轴度，避免壳体运转过程中出现动不平衡量过大的问题。

　　安装边界层面，这套差速器总成的整体径向最大尺寸适配常规中小型轮式设备的驱动桥桥包内部空间，轴向总长度匹配桥壳内部的安装跨距，不需要对现有桥壳结构做额外修改即可完成替换安装。输入花键轴的参数和主流主减速器输出法兰的花键参数完全匹配，两侧输出半轴的花键参数也和常规驱动半轴的连接参数一致，具备较好的通用性。壳体上预留的润滑油道孔可保证差速器运转过程中，桥壳内的齿轮油能够顺利进入差速器内部，对行星齿轮、半轴齿轮、行星轴配合面进行充分润滑，带走啮合过程产生的热量，降低摩擦损耗。行星轴和壳体安装孔之间采用间隙配合，配合面处设计有储油凹槽，可储存少量齿轮油，保证行星齿轮自转过程中行星轴配合面的润滑充分，避免出现干磨烧蚀问题。

　　实际选型适配过程中，需要注意这套差速器的额定输入扭矩匹配范围，确保输入扭矩不超过齿轮副、壳体、紧固件的承载上限，避免过载导致齿轮断齿、壳体开裂、紧固件断裂等失效问题。装配过程中需要控制剖分式壳体的螺栓拧紧力矩，按照对角分次拧紧的方式操作，保证各螺栓的预紧力一致，避免壳体结合面出现翘曲导致漏油、齿轮啮合偏差等问题。轴承装配时需要预加合适的预紧力，消除轴承的轴向间隙，提升轴系的支撑刚度，减少齿轮啮合过程的轴向窜动，保证齿轮副的啮合精度。日常运维过程中，需要保证桥壳内的齿轮油油量在标准刻度范围内，定期检查齿轮油的清洁度，避免金属碎屑进入差速器内部造成齿轮齿面擦伤、卡滞等问题，在极端重载工况下使用时，可适当缩短齿轮油的更换周期，保证传动部件的润滑状态稳定。
