差速器传动总成机械结构设计

　　差速器作为动力传递路径中的核心差速部件，主要应用于轮式行走设备的驱动桥内部，承担着两侧输出轴不等速转动时的动力分配功能，是保障车辆转向顺畅、行驶过程中轮胎不出现滑磨的关键结构。从实际使用场景来看，不管是乘用车辆、商用工程车辆还是小型非道路行走机械，只要存在两侧驱动轮转速差的工况，都需要这类差速结构来协调动力输出，避免转弯时轮胎与地面的硬摩擦，既降低轮胎损耗，也能提升行驶过程的操控稳定性。

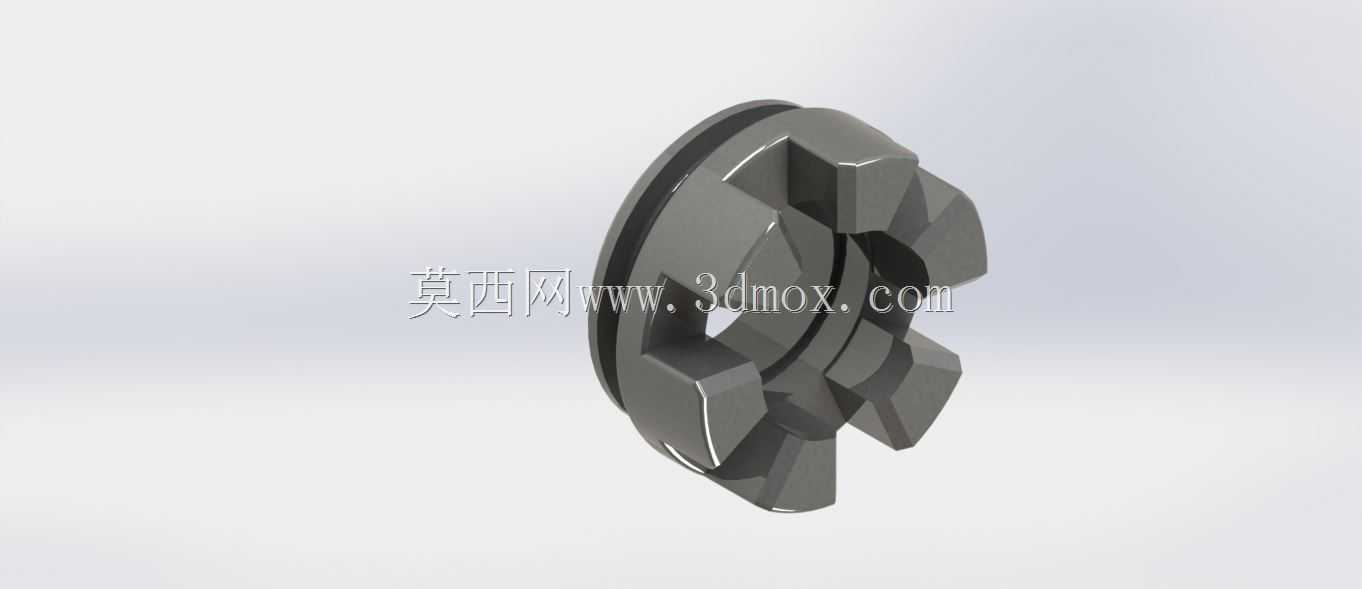

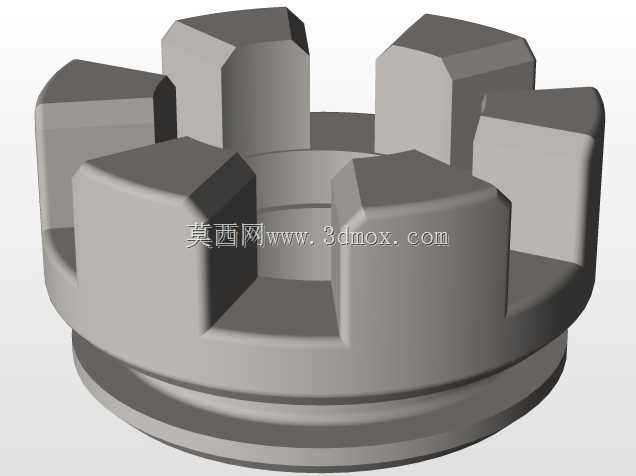

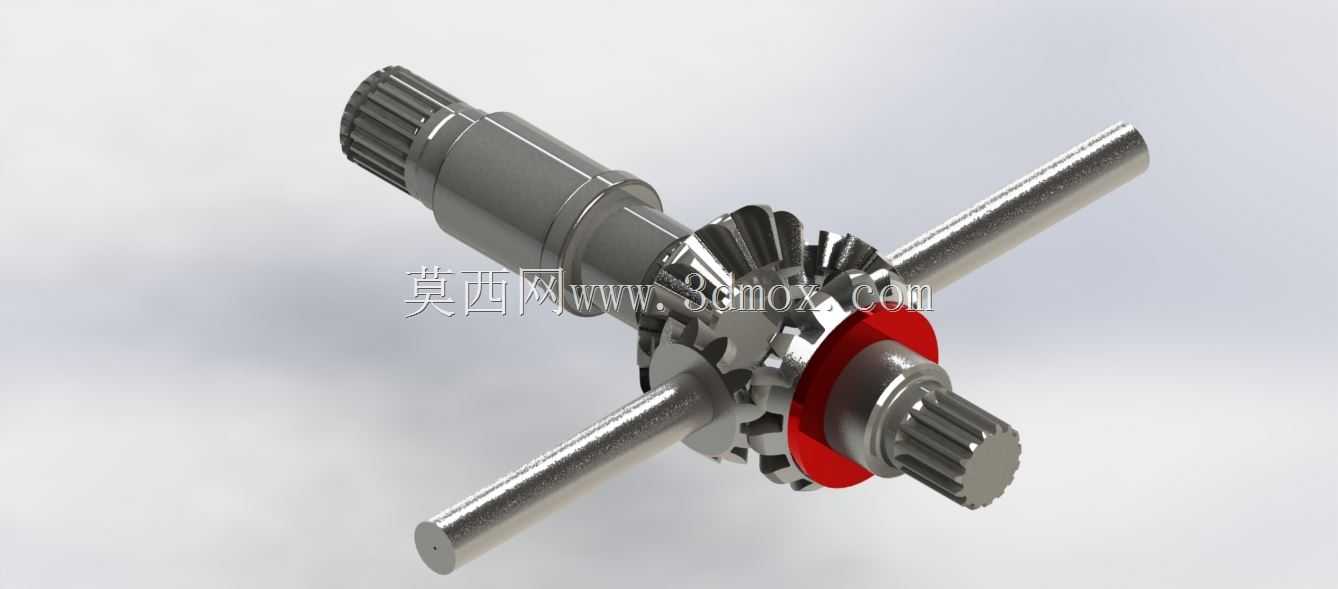

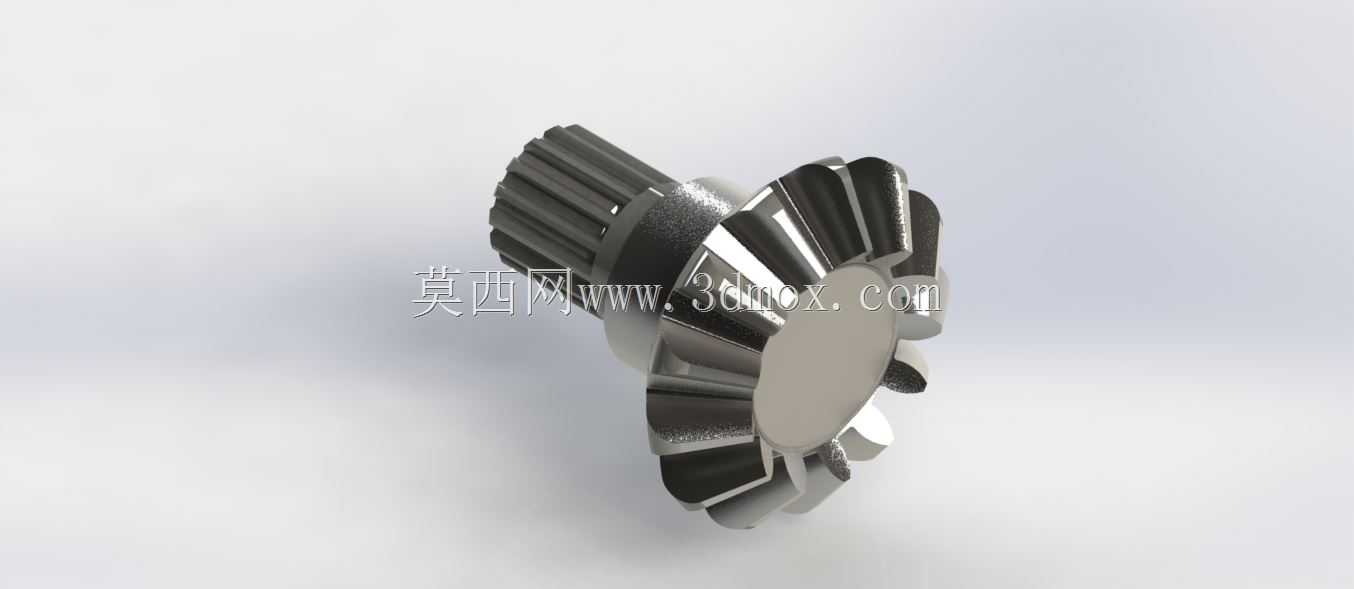

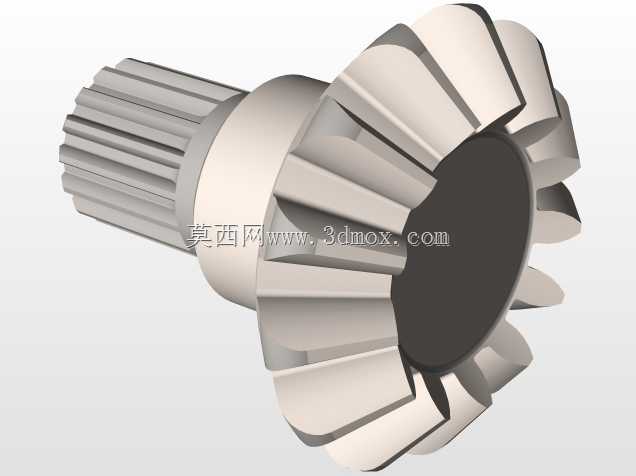

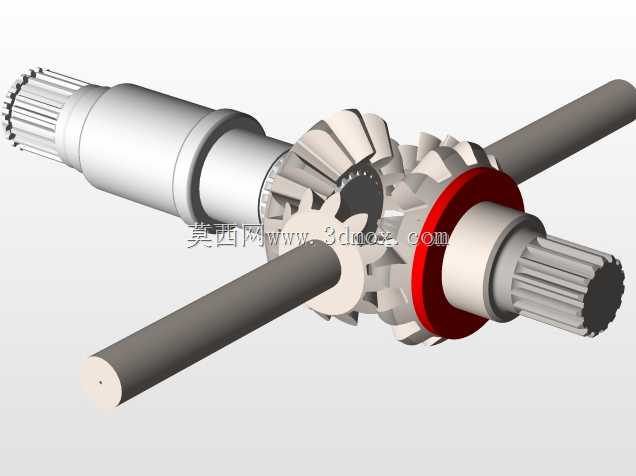

　　从功能特性上看，这个差速总成采用对称式锥齿轮差速结构，核心的差速功能通过十字轴上安装的行星齿轮与两侧半轴齿轮的啮合实现：当设备直线行驶时，两侧驱动轮受到的地面阻力相近，行星齿轮随差速器壳体整体公转，不发生自转，动力均匀分配给两侧半轴，保证两侧车轮同速转动；当设备转向或者行驶在凹凸不平的路面时，两侧车轮的滚动距离出现差异，对应的转动阻力不同，此时行星齿轮在随壳体公转的同时，会绕十字轴轴颈产生自转，自动调整两侧半轴齿轮的转速，让外侧车轮转速高于内侧车轮，匹配不同的行驶距离需求，实现平顺转向。

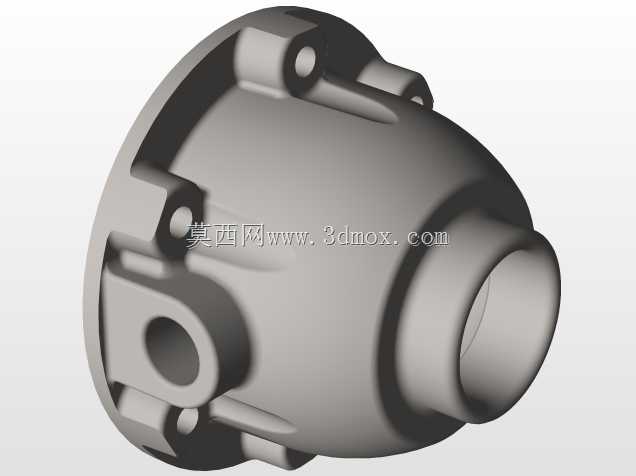

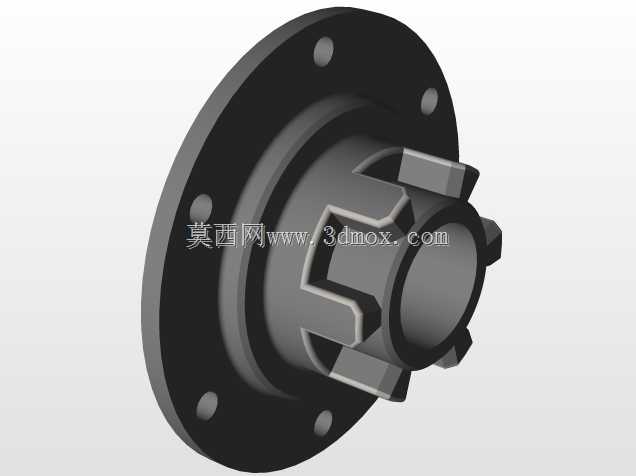

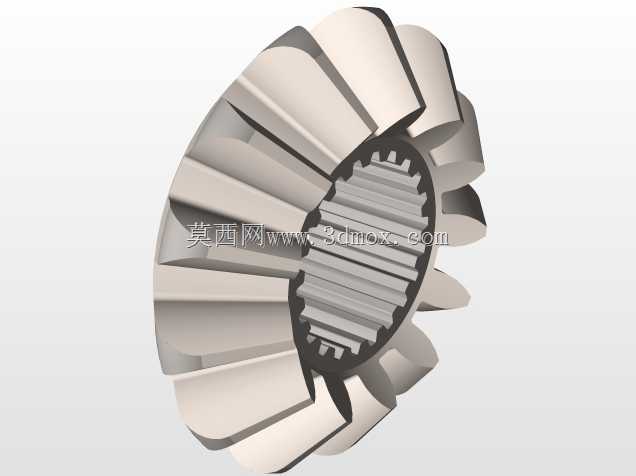

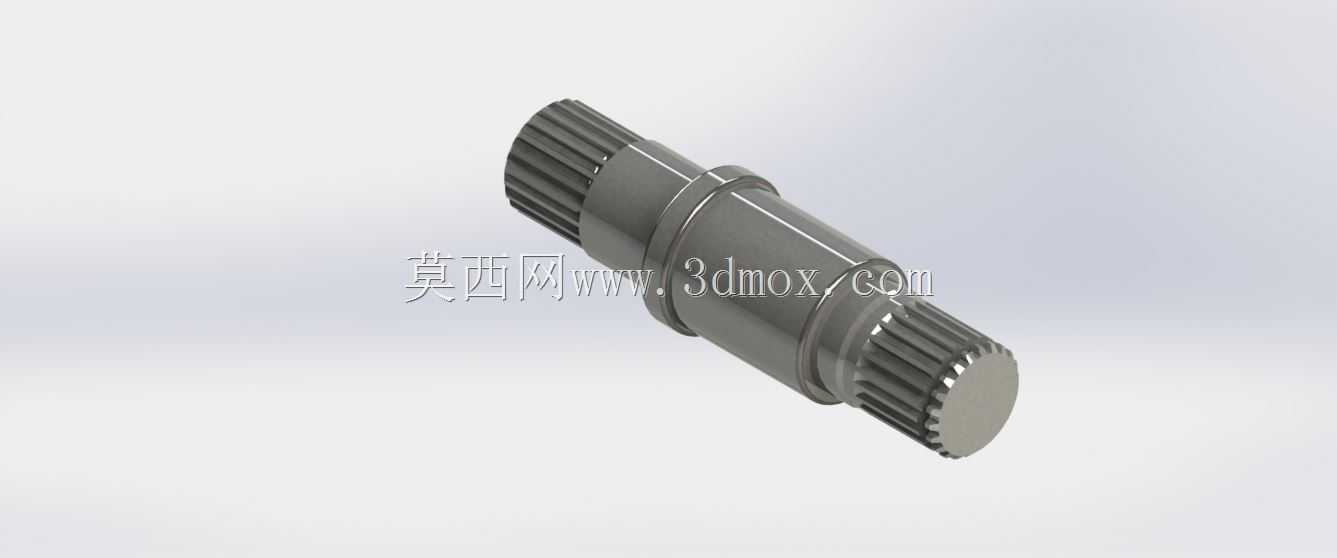

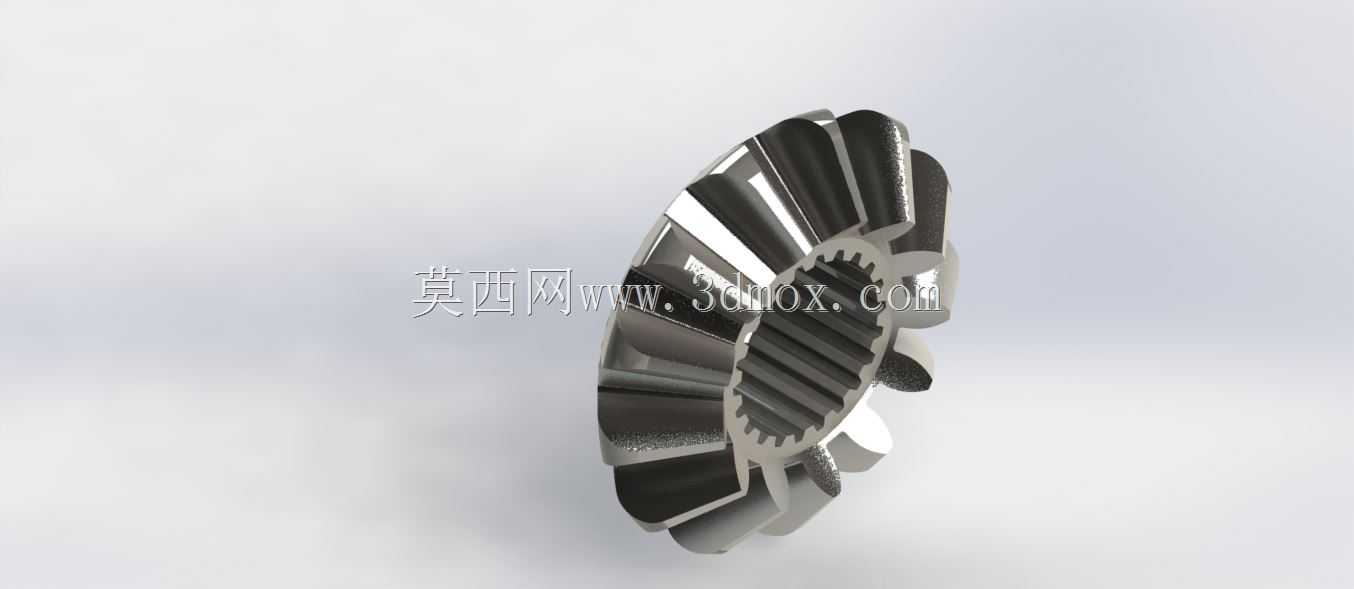

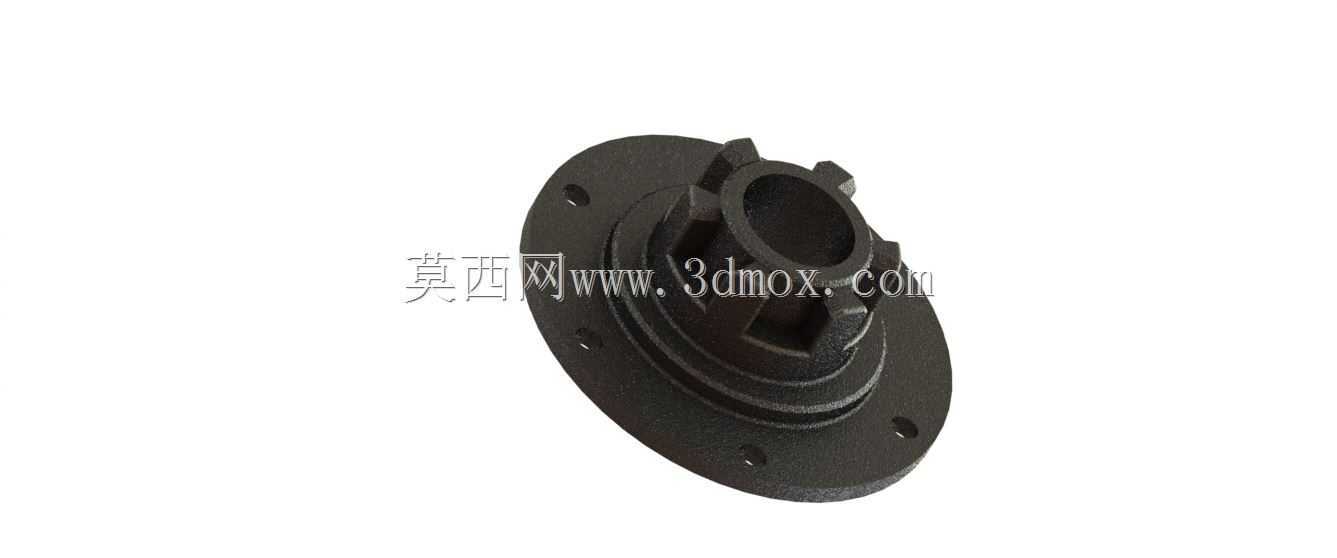

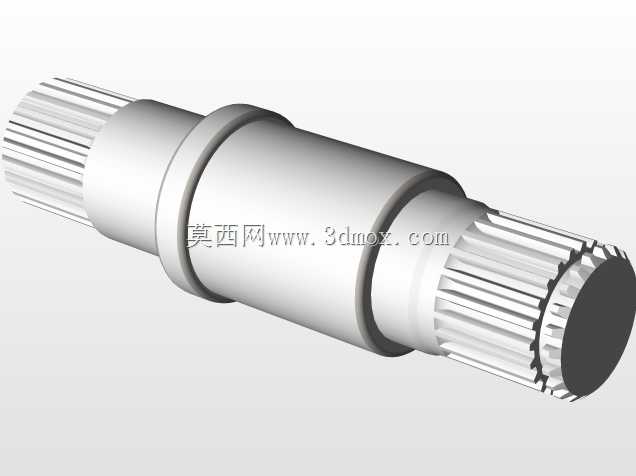

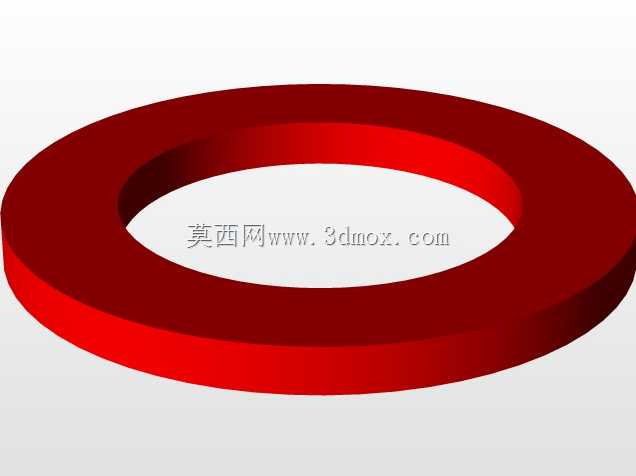

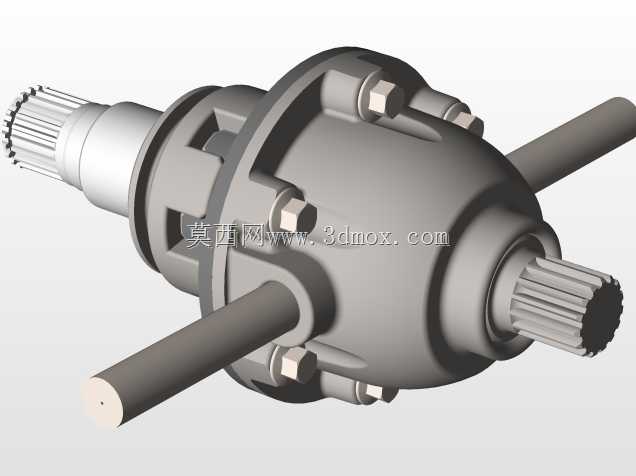

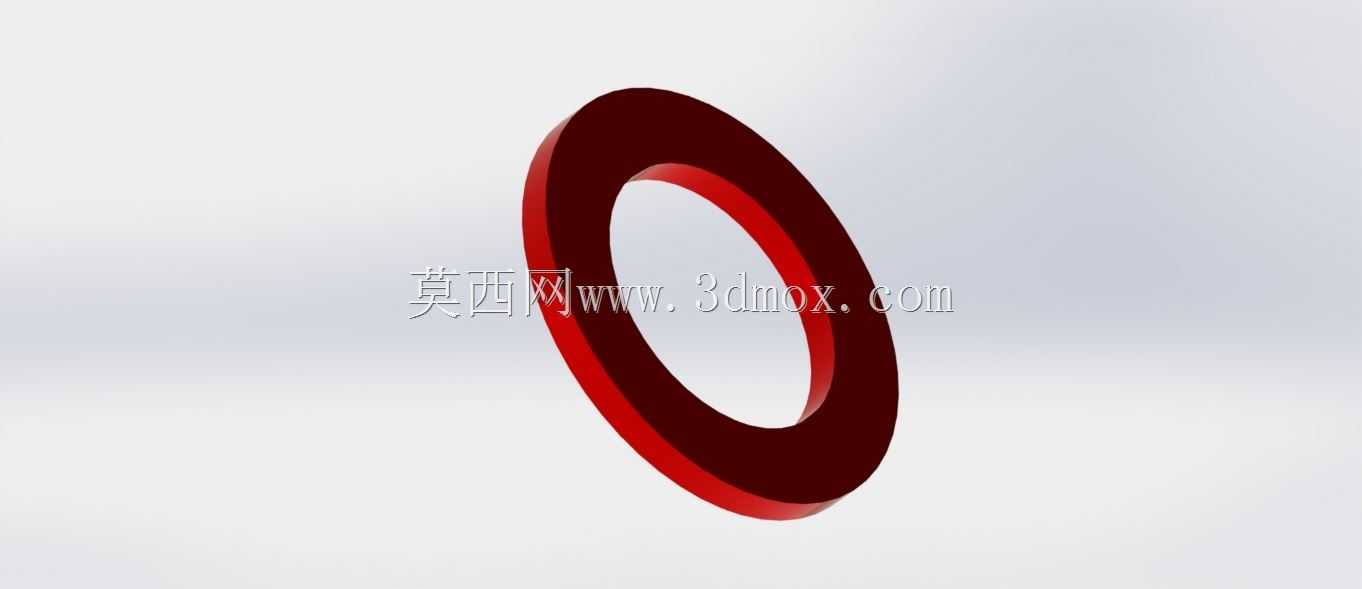

　　设计思路上，这个结构优先考虑了动力传递的可靠性与差速动作的平顺性：差速器壳体采用分体式装配结构，通过螺栓紧固形成封闭的腔体，既可以容纳内部的齿轮、十字轴等部件，也预留了润滑油的存储空间，保证啮合齿面在工作过程中能得到充分润滑，降低磨损速率。两端的花键轴结构直接与半轴配合，采用渐开线花键连接，承载能力强，对中性好，能传递较大的扭矩，同时装配时的定位精度更高，避免运转过程中出现偏载导致的齿面异常磨损。十字轴的四个轴颈分别对应安装一个行星齿轮，轴颈与行星齿轮内孔之间预留了合理的配合间隙，既保证行星齿轮转动灵活，不会出现卡滞，也能控制间隙量避免过大的冲击载荷损坏齿面。两侧的半轴齿轮与差速器壳体之间装有耐磨垫片，垫片可以承受齿轮啮合时产生的轴向力，长期使用磨损后只需更换垫片即可，不需要更换整个壳体或者齿轮，降低后期维护成本。

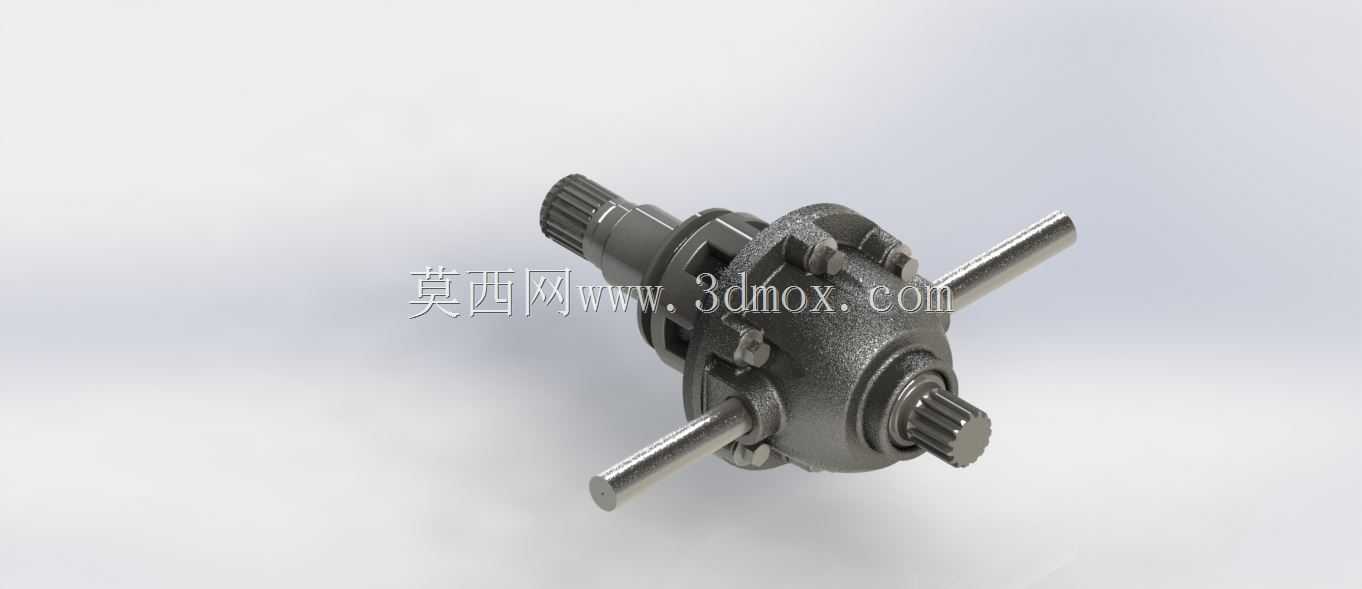

　　从安装边界来看，这个差速总成的整体外形为回转类结构，中间壳体部分的最大外径需要匹配驱动桥桥壳的内部安装空间，两端伸出的花键轴长度需要与半轴的配合长度对应，保证花键的啮合长度满足扭矩传递的强度要求，同时轴端的定位结构要和桥壳内的轴承位匹配，保证整个差速器总成在桥壳内的转动同轴度。十字轴的安装位置位于差速器壳体的中心平面，保证四个行星齿轮与两侧半轴齿轮的啮合间隙均匀，避免出现单侧啮合过紧导致的运转卡滞或者异响。总成上预留的螺栓紧固位置需要和主减速器从动齿轮的安装孔位对应，保证主减速器传递过来的动力能稳定输入到差速器壳体上，动力传递路径上的连接螺栓需要满足对应的扭矩等级要求，避免大载荷下出现连接松动。

　　实际工程应用中，这类差速结构的设计需要重点校核几个核心参数：首先是行星齿轮与半轴齿轮的模数选择，要匹配设备的额定输出扭矩，保证齿面接触强度和齿根弯曲强度满足满载工况的使用要求，避免大载荷下出现断齿或者齿面点蚀；其次是差速器内部的润滑通道设计，要保证齿轮啮合位置、十字轴与行星齿轮的配合面都能得到润滑油的充分润滑，尤其是高速运转工况下，合理的润滑结构能大幅降低部件的工作温度，提升使用寿命；另外是各运动部件之间的配合间隙，包括行星齿轮与十字轴的配合间隙、半轴齿轮与壳体的轴向间隙、齿轮副的啮合间隙，都需要控制在合理的公差范围内，间隙过小会导致运转卡滞、温升过高，间隙过大会导致传动冲击大、异响明显，甚至出现打齿故障。

　　在装配工艺上，这个差速总成需要先将十字轴压入差速器壳体的对应安装孔内，再依次套装行星齿轮、耐磨垫片、半轴齿轮，调整好齿轮啮合间隙后合装另一半壳体，按规定扭矩紧固连接螺栓，之后需要手动转动两侧的花键轴，检查差速动作是否顺畅，有没有卡滞或者异响的情况，确认间隙符合要求后再和主减速器从动齿轮装配，整体装入驱动桥壳体内。日常维护过程中，只需要按照保养周期更换桥壳内的齿轮油，就能保证差速器的长期稳定工作，不需要额外的拆解维护，当出现差速异响或者转向卡滞的情况时，再拆解检查齿轮磨损情况和垫片的损耗情况，更换对应的磨损件即可。
