飞机双轮式前起落架结构三维设计

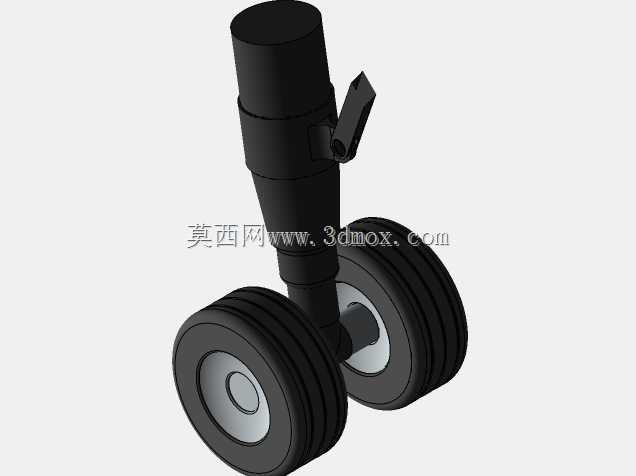

　　在民用支线飞机与通用航空飞行器的前机身下部，前起落架承担着地面滑行阶段的转向承载、滑跑减震以及停机支撑的核心作用，这套双轮构型的前起落架结构，针对中小型固定翼飞机的地面工况做了针对性的结构适配。从实际使用场景来看，前起落架需要承受飞机滑跑过程中的道面冲击载荷，同时在地面转向时传递操纵力矩，还要在停机状态下承担机身前部约15%到20%的整机重量，双轮布局的设计能够有效降低单个轮胎对道面的压强，适配等级稍低的通航机场跑道，减少道面异物损伤轮胎的概率，同时在单轮出现爆胎等极端工况时，剩余的单轮仍能维持基本的支撑能力，避免机头直接触地造成结构损伤。

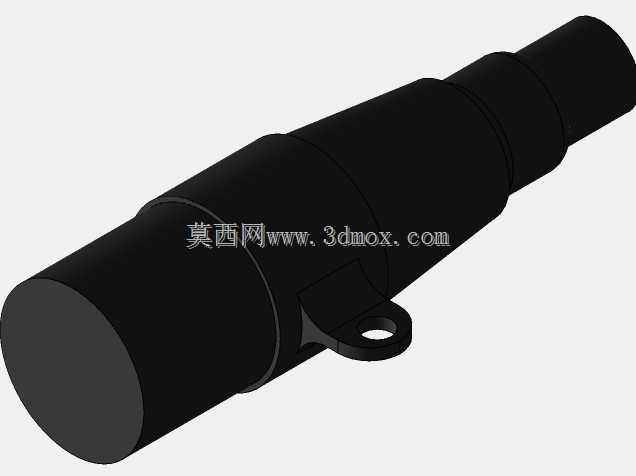

　　从功能特性上拆解，这套结构上部的圆柱形主支柱为油气混合式减震腔体，内部集成了阻尼油腔与高压气室，能够在着陆冲击时通过油液流经阻尼孔的粘滞阻力消耗冲击能量，再通过高压气体的压缩变形吸收剩余动能，避免冲击载荷直接传递到机身主结构。支柱侧面的凸耳结构为起落架收放作动筒的连接点位，同时集成了锁止机构的安装接口，能够在起落架放下到位后实现机械锁止，避免飞行过程中起落架意外落下，也能在收起到位后锁定在轮舱内部，减少飞行阻力。下部的轮架采用叉形对称布局，两个机轮通过轮轴对称安装在轮架两侧，轮胎采用多道环形沟槽的胎面设计，能够在湿滑道面快速排走胎面与道面之间的积水，降低滑水效应出现的概率，提升雨天滑跑的方向稳定性。

　　设计思路上，这套结构优先考虑了维护性与载荷传递的合理性，主支柱与轮架的连接采用锥面配合加螺栓锁紧的结构，既能够保证支柱承受轴向冲击载荷时的同轴度，也能在维护时快速拆解轮架组件，更换磨损的轮轴或者轮胎。轮轴的安装位置做了偏心设计，配合转向机构的扭矩传递臂，能够在飞行员蹬舵时带动整个轮架绕主支柱轴线转动，实现地面滑行的转向控制，转向角度的限位结构集成在支柱下部的凸台位置，能够限制最大转向角度避免作动筒超行程损坏。整个结构的载荷传递路径非常清晰，地面冲击载荷从轮胎传递到轮毂，再通过轮轴传递到下部轮架，轮架将载荷汇总后传递到减震支柱，最终通过支柱上部的安装法兰传递到机身的加强框结构，整条传力路径没有多余的受力拐点，能够最大程度减少应力集中的出现。

　　从安装边界来看，主支柱上部的安装法兰采用标准的航空连接孔位布局，法兰端面到轮轴中心的静态长度适配对应机型的前起落架舱容，收放过程中轮架与轮胎的转动包络不会与舱门、机身框梁发生干涉，轮胎的外径与轮距参数匹配对应机型的前轮舱内部尺寸，在完全收起到位时，轮胎与舱壁之间预留有足够的间隙，避免飞行过程中出现结构碰磨。主支柱的外径尺寸兼顾了减震行程需求与结构强度，在支柱完全压缩时，下部轮架与支柱下端的缓冲胶垫接触，避免金属结构直接碰撞产生损伤，同时预留有足够的剩余行程应对极端粗暴着陆的冲击。转向扭矩臂的安装位置避开了减震支柱的伸缩运动路径，在支柱全行程伸缩过程中，扭矩臂不会与支柱外筒发生卡滞，保证转向操纵的顺畅性。

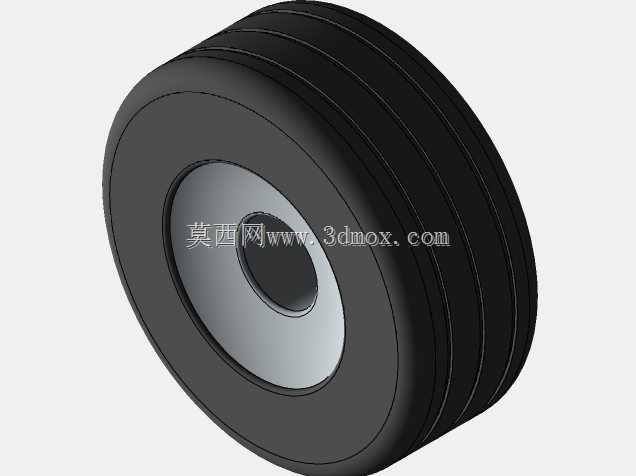

　　在细节设计上，轮胎内部的轮毂采用分体式结构，便于轮胎更换时的拆装，轮毂中心的轴承安装位采用双轴承布局，能够承受滑跑过程中的径向载荷与转向时的轴向载荷，轴承外侧设计有密封胶圈的安装槽，能够阻挡道面的灰尘、雨水进入轴承滚道，延长轴承的维护周期。支柱侧面的作动筒连接耳片采用双耳片设计，配合衬套安装能够降低连接销的磨损，耳片与支柱筒体的连接位置做了圆弧过渡，通过有限元校核能够承受收放过程中的最大作动力与着陆冲击的附加载荷，不会出现耳片断裂的失效问题。整个结构的外露金属件都考虑了防腐蚀设计，配合对应的表面处理工艺，能够适应沿海机场高盐雾的使用环境，减少日常维护的工作量。
