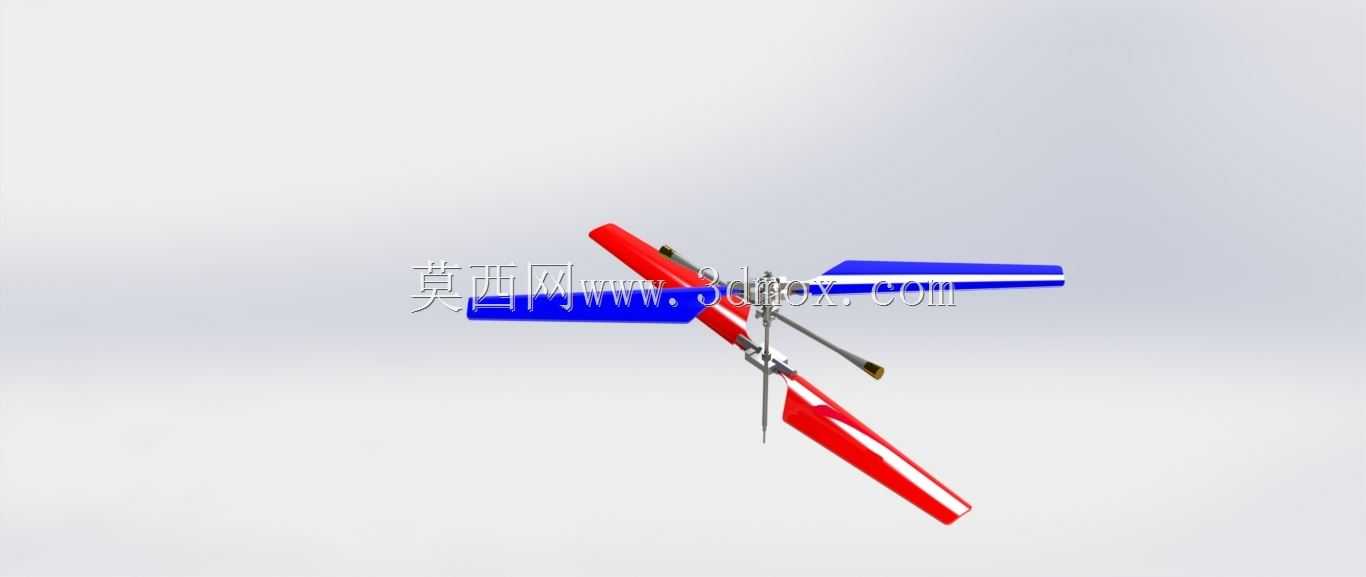

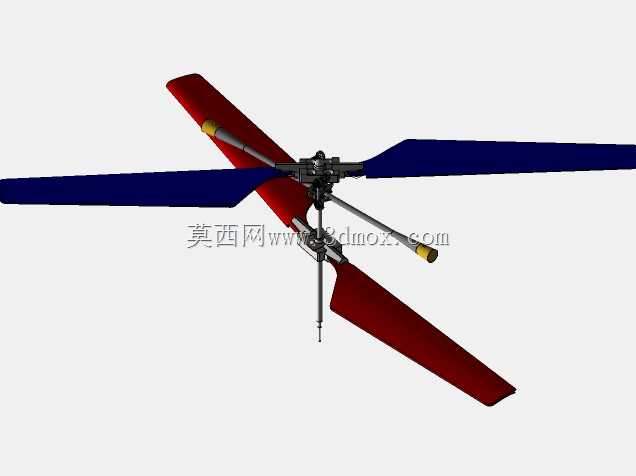

直升机主旋翼桨叶结构三维设计

　　直升机旋翼桨叶作为直接产生升力与操纵力矩的核心承力构件，其结构设计直接决定整机的飞行效率、载荷承载能力与服役寿命，本次建模的桨叶结构采用类钢筋混凝土复合承力构型，区别于常规全金属或复合材料桨叶的设计逻辑，在结构刚度匹配、形变控制上做了针对性的参数适配。从实际应用场景来看，这类高刚度桨叶构型可适配重载运输直升机、高原作业直升机的使用需求，这类作业场景下桨叶需要承受更大的交变气动载荷、沙尘冲蚀以及极端温差带来的材料形变，常规薄壁复合材料桨叶在这类工况下容易出现前缘磨损、翼型形变超差的问题，而复合承力结构的桨叶通过内部承力骨架与外部翼型包覆层的刚度匹配，能够在大载荷工况下将翼型的扭转变形量控制在气动设计允许的阈值内，保证旋翼的气动效率不会因结构形变出现大幅衰减。

　　从功能特性层面来看，该桨叶采用对称翼型基础构型，沿展向做了线性负扭转设计，桨根段的翼型安装角大于桨尖段，能够让旋翼在旋转过程中，沿展向不同位置的翼面迎角匹配对应线速度下的气动效率区间，避免桨尖段因线速度过高出现激波阻力激增，同时保证桨根段在较低线速度下仍能产生足够的升力分量，降低旋翼旋转过程中的功率损耗。桨叶前缘做了加厚钝化处理，能够在低空作业时抵御细小颗粒物的冲蚀，减少前缘外形缺损对气动性能的影响；桨尖段采用后掠切尖设计，能够打散桨尖涡的能量聚集，降低旋翼旋转过程中的气动噪声，同时减少桨尖涡对后续桨叶的气动干扰，提升旋翼整体的升阻比。

　　设计思路上，建模过程首先围绕桨叶的载荷传递路径搭建内部承力骨架，沿展向布置的纵向承力筋条承担离心载荷与挥舞弯矩，环向布置的横向箍带承担摆振方向的剪切载荷与扭转载荷，骨架外部的包覆层按照气动翼型的坐标点做曲面拟合，保证翼面的光滑度满足气动计算的精度要求。桨根段的连接结构采用叉形耳片设计，与桨毂的连接位置预留了标准的铰接安装间隙，能够适配挥舞铰、摆振铰与变距铰的运动空间，保证桨叶在旋转过程中可以按照操纵指令完成变距动作，同时通过铰接结构释放不必要的约束应力，避免交变载荷在连接位置出现应力集中。

　　从安装边界与尺寸匹配来看，该桨叶的展长尺寸适配中型直升机的旋翼直径参数，桨根连接耳片的孔位间距、轴孔直径均按照通用铰接式桨毂的安装接口做了参数化设计，安装时不需要对桨毂结构做额外修改即可完成适配；桨叶的弦长沿展向逐步收窄，最大弦长位置位于展向35%处，既保证了桨叶中段的升力输出效率，也控制了桨根段的结构重量，降低旋翼旋转时的离心载荷对桨毂的负担。桨叶的重心位置沿展向做了精准配平，重心轴线与桨叶的变距轴线重合，避免变距操纵时出现不必要的耦合力矩，降低操纵系统的载荷负担。

　　在结构细节处理上，桨叶后缘做了厚度渐变处理，从桨根段的厚壁结构逐步过渡到桨尖段的薄壁结构，在保证后缘结构刚度的前提下尽可能降低桨叶的整体重量，提升旋翼的响应速度；桨叶表面的气动外形做了连续性曲率检查，整个翼面不存在曲率突变的位置，能够避免飞行过程中出现气流过早分离的问题，提升旋翼在大迎角状态下的失速边界。内部承力骨架的排布做了拓扑优化，承力筋条的密度沿展向根据载荷大小做梯度布置，桨根段载荷大的位置筋条排布更密，桨尖段载荷小的位置适当减少筋条数量，在保证结构强度满足要求的前提下，尽可能降低结构冗余重量，提升旋翼的功重比。
