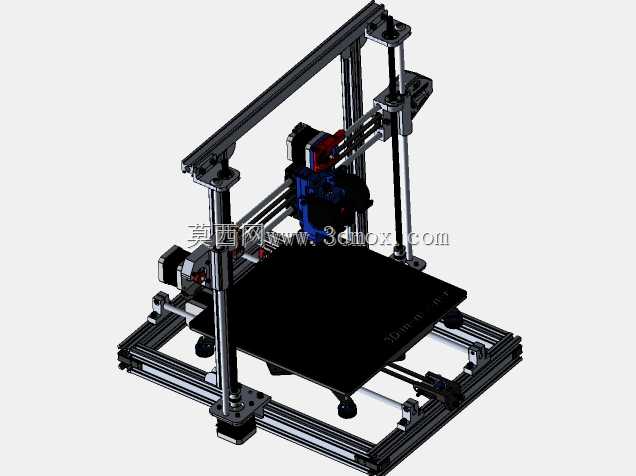

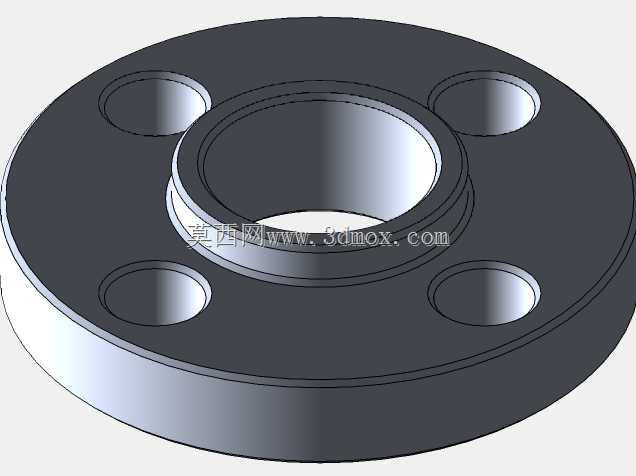

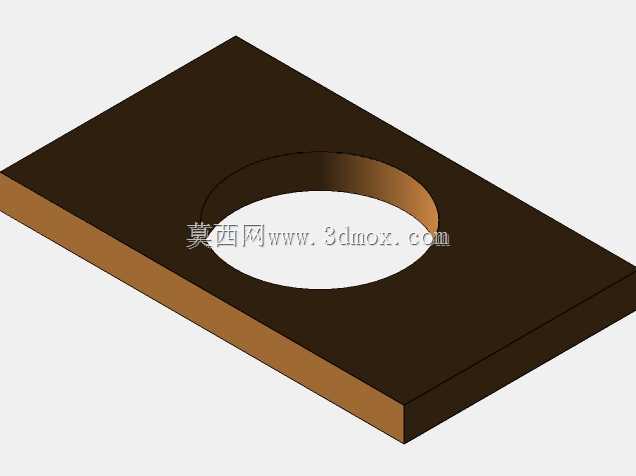

铝型材框架桌面级FDM熔融沉积成型设备

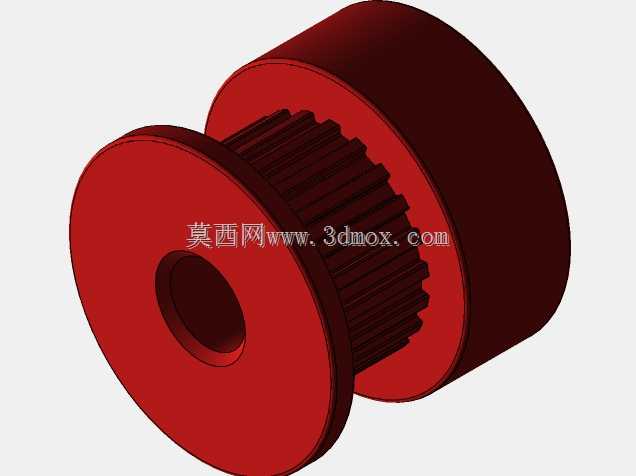

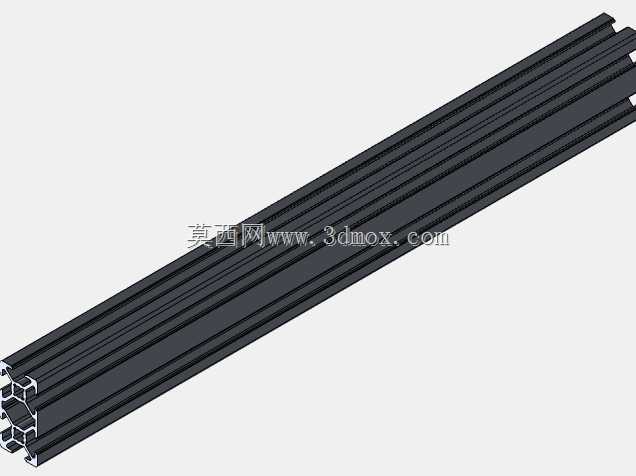

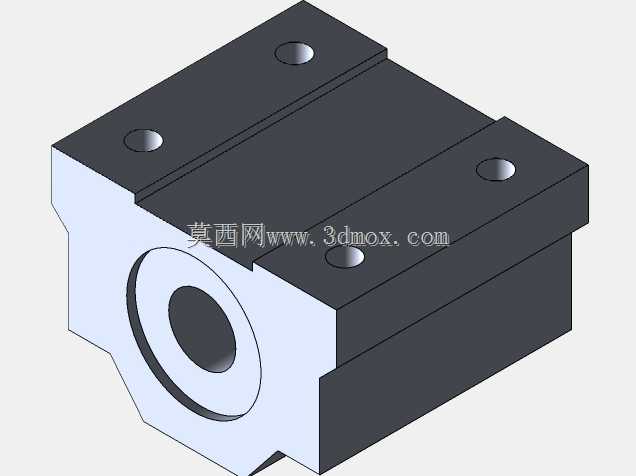

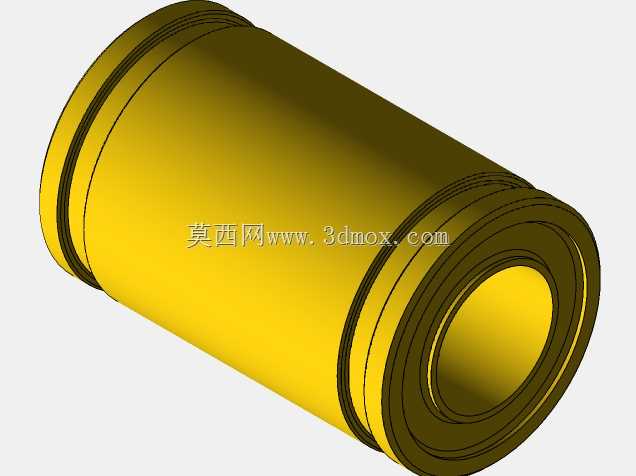

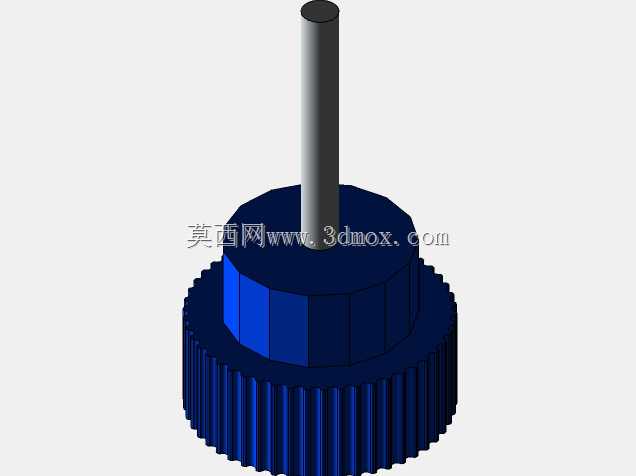

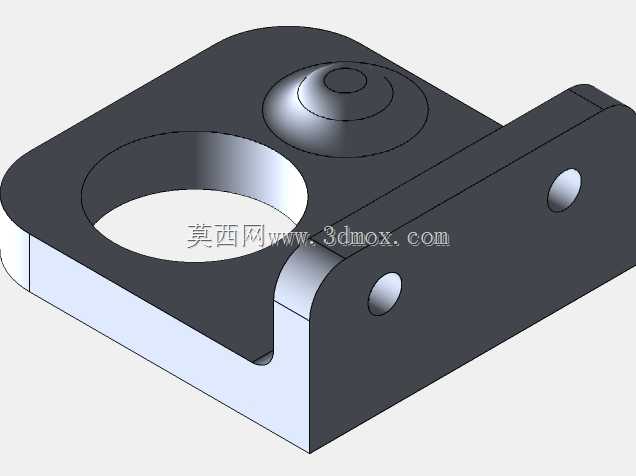

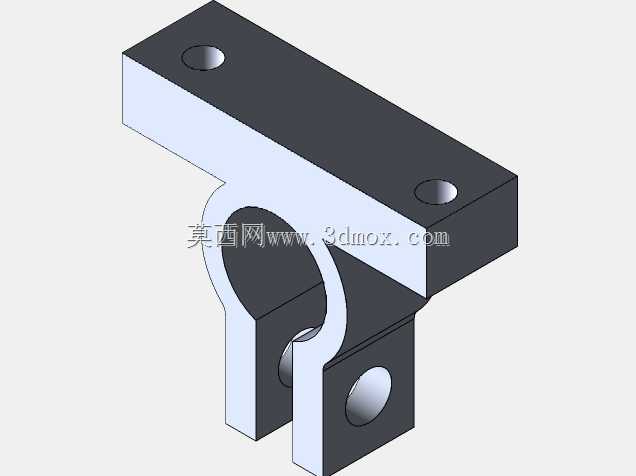

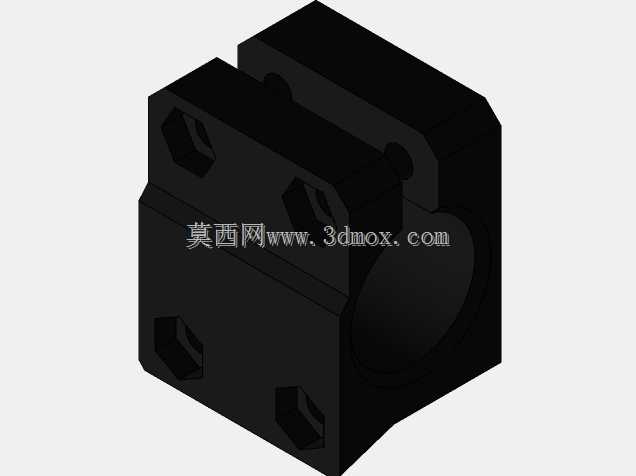

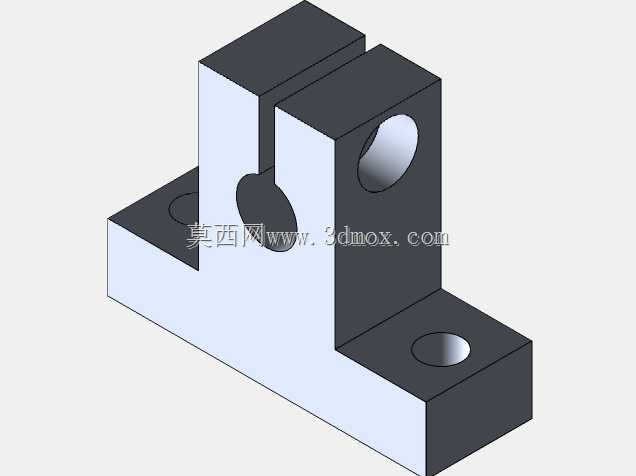

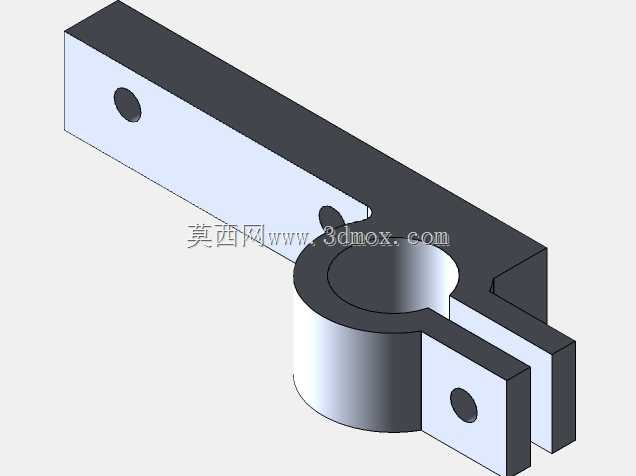

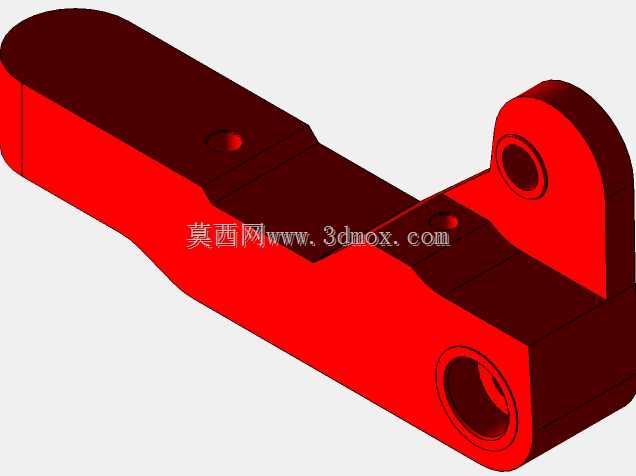

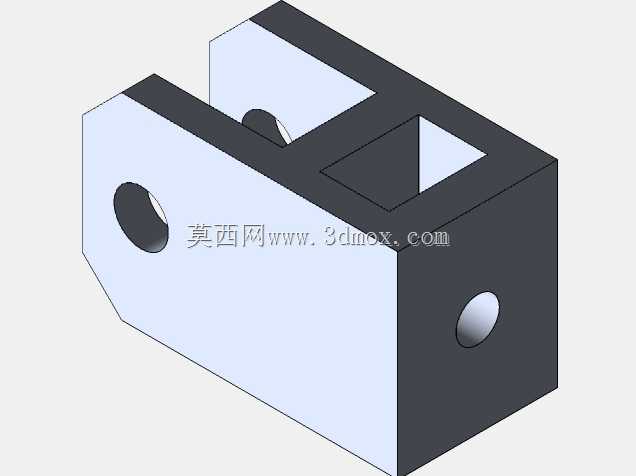

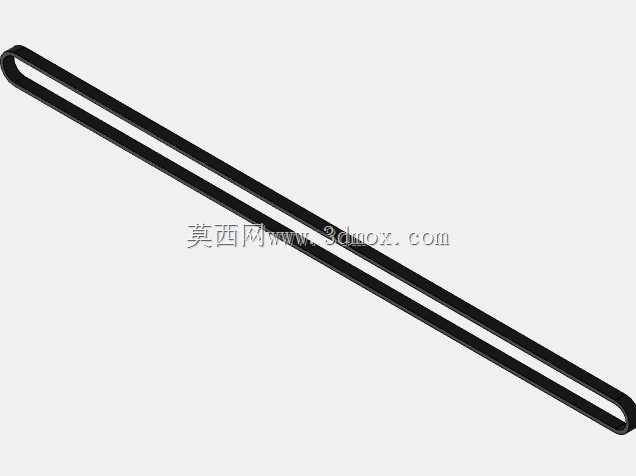

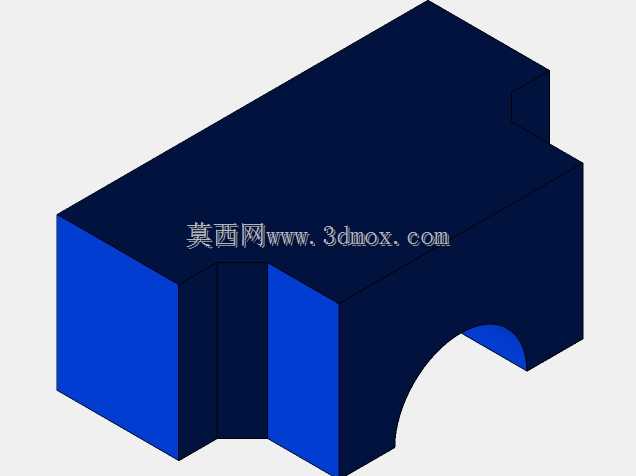

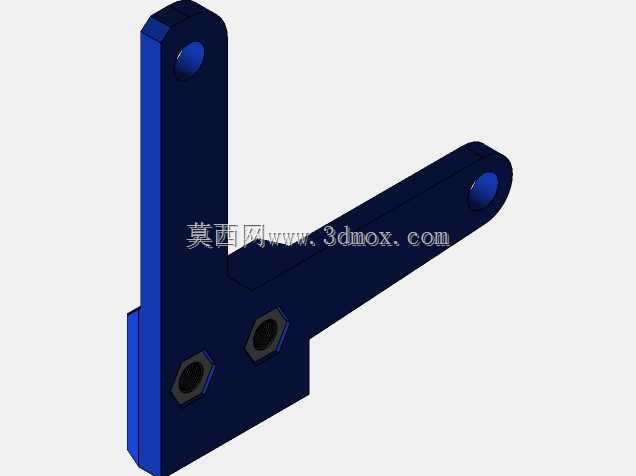

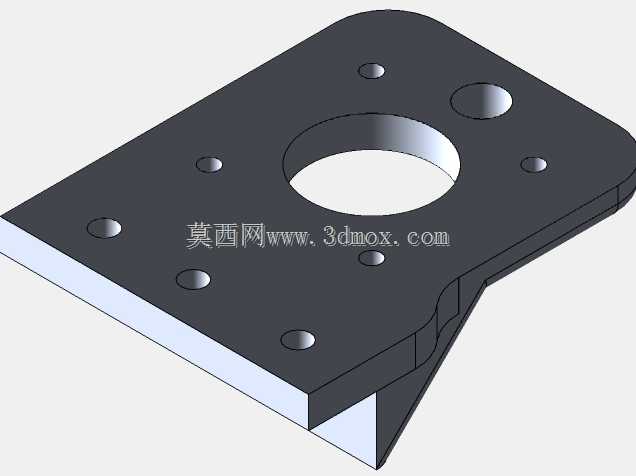

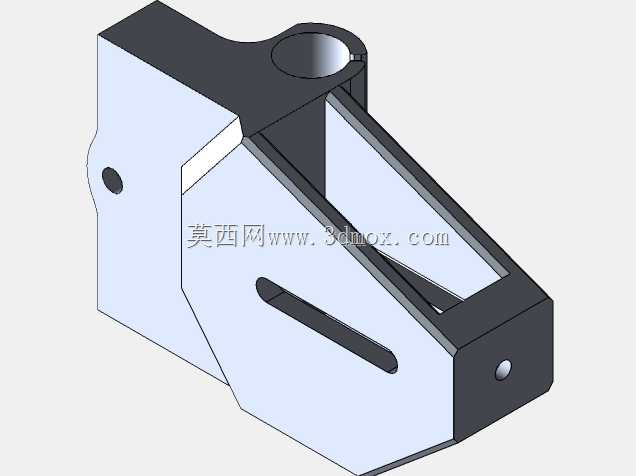

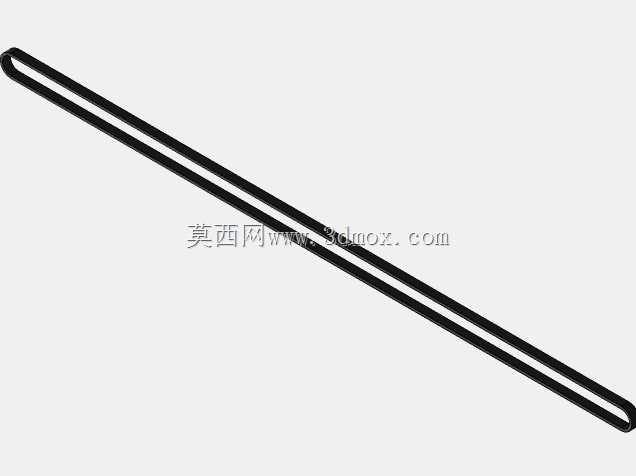

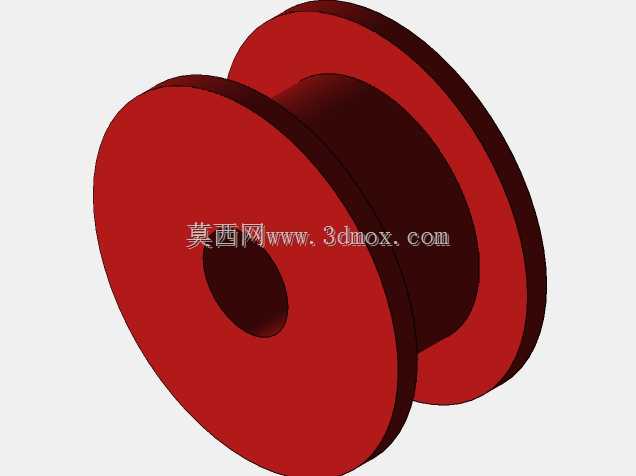

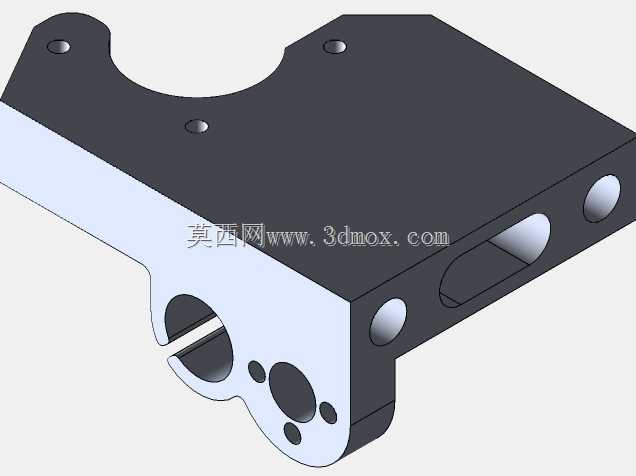

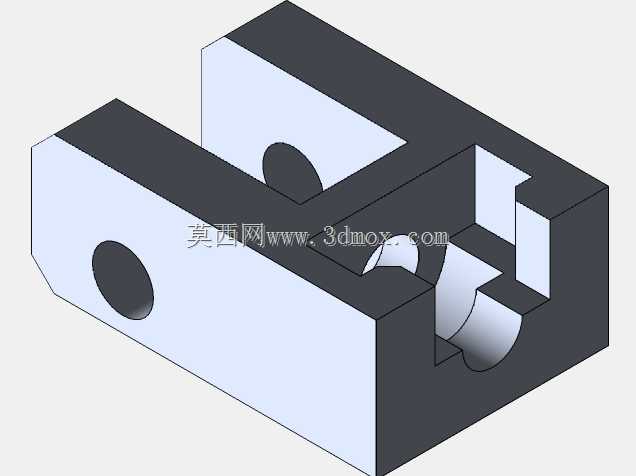

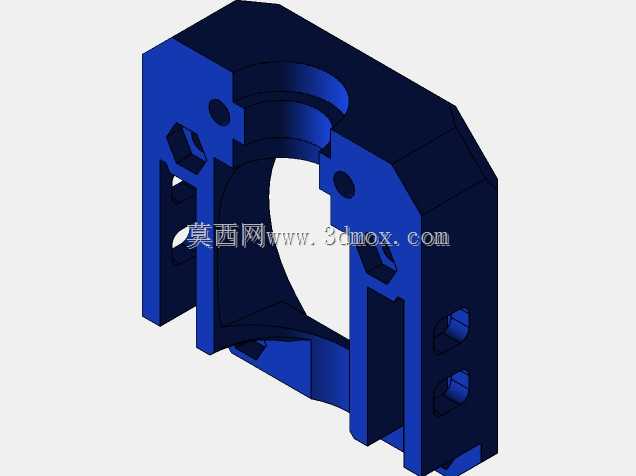

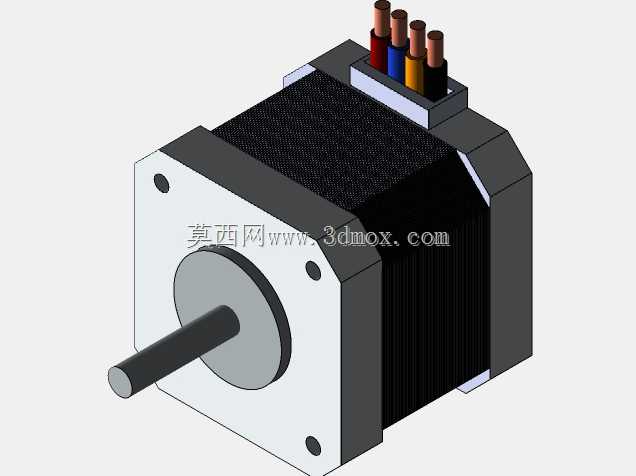

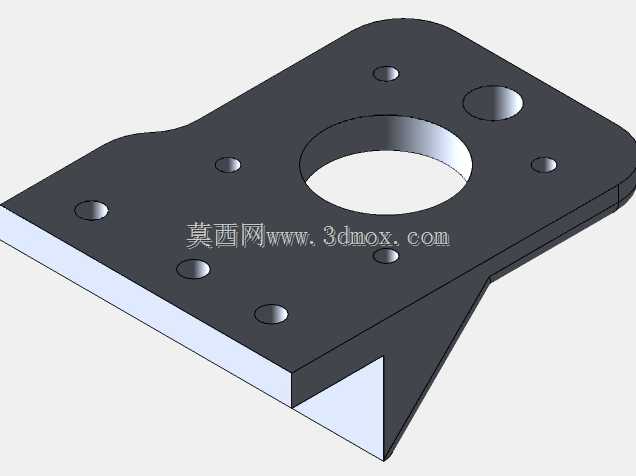

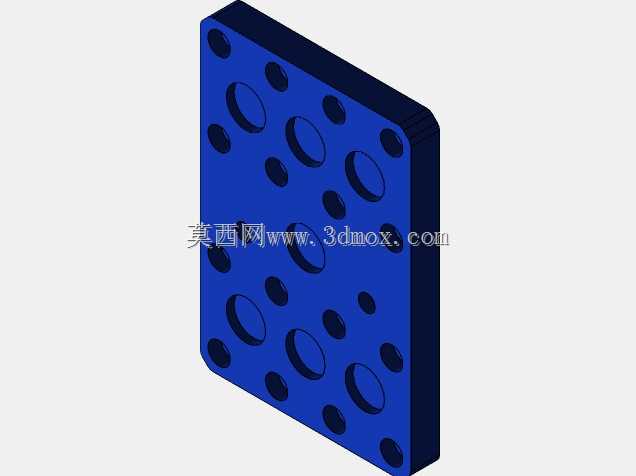

　　这款桌面级熔融沉积成型设备的整体机架采用欧标2020铝型材搭建，型材间通过角码与T型螺栓完成刚性连接，无需额外焊接工序，既保证了框架整体的形位公差，也为后期的结构改装、组件拓展预留了充足的安装槽位，设备整体占地尺寸适配常规工作台摆放，底部预留的调平脚杯安装位可适配不同平整度的安装台面，单脚杯调节行程覆盖15mm范围，足以抵消常规桌面的平面度误差。X轴运动组件采用双光轴直线导轨搭配同步带传动结构，光轴两端通过立式支撑座固定在Z轴滑台上，挤出机构安装在X轴滑块上，运动过程中负载重心始终落在导轨支撑区间内，可有效避免高速运动时的悬臂抖动问题，X轴有效打印行程覆盖200mm宽度区间，同步带采用玻纤增强材质，张紧结构集成在滑块安装座上，

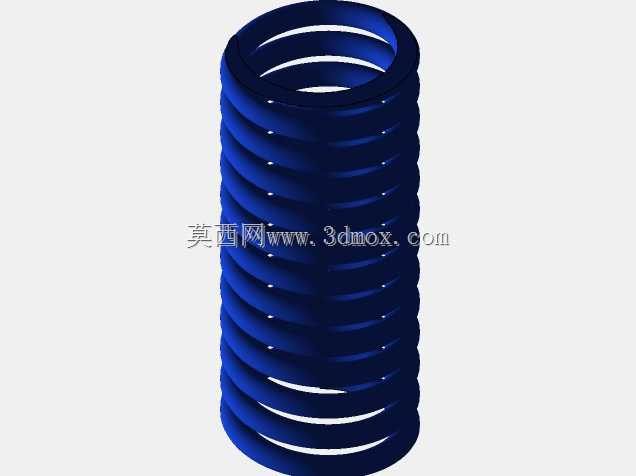

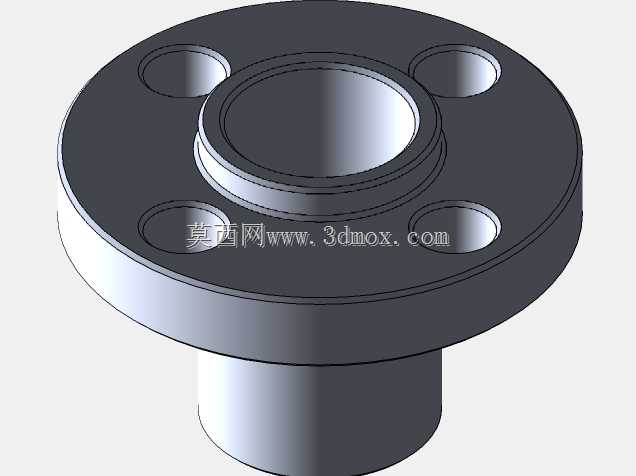

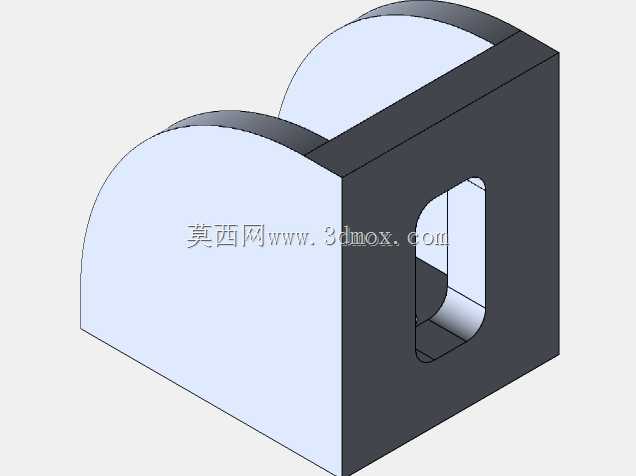

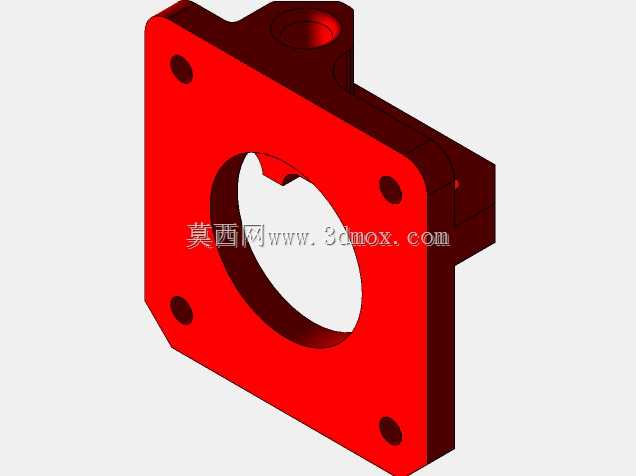

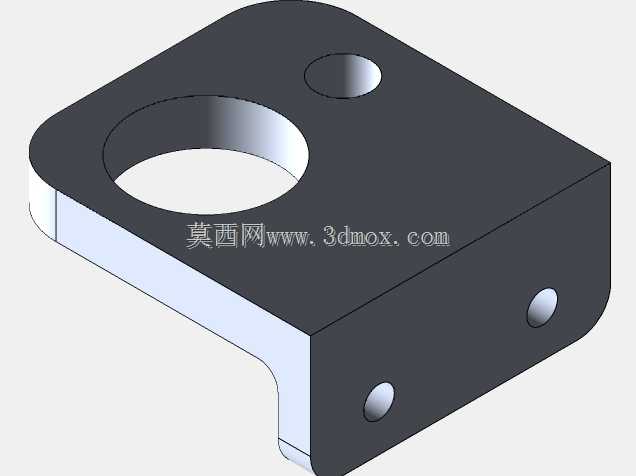

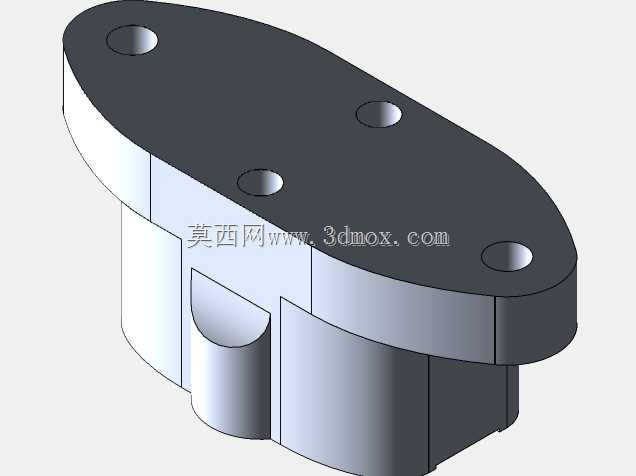

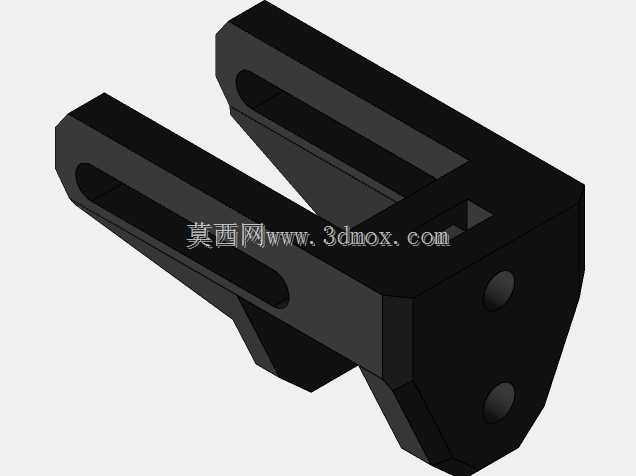

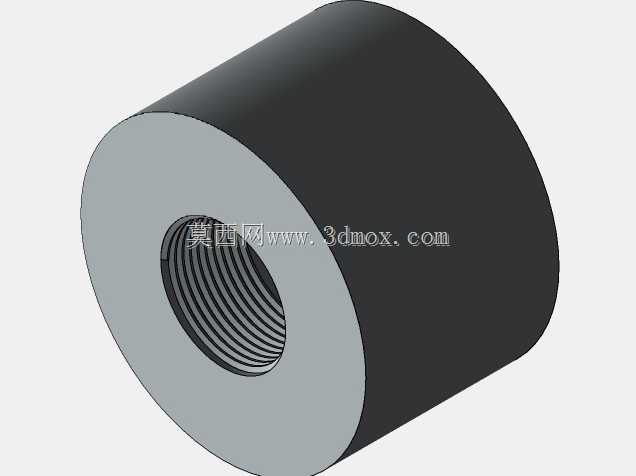

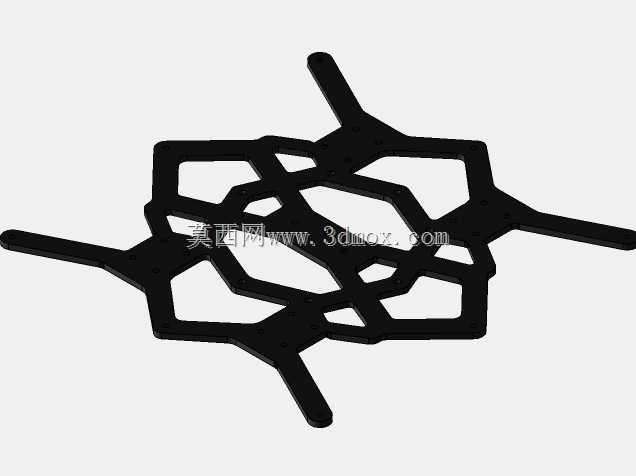

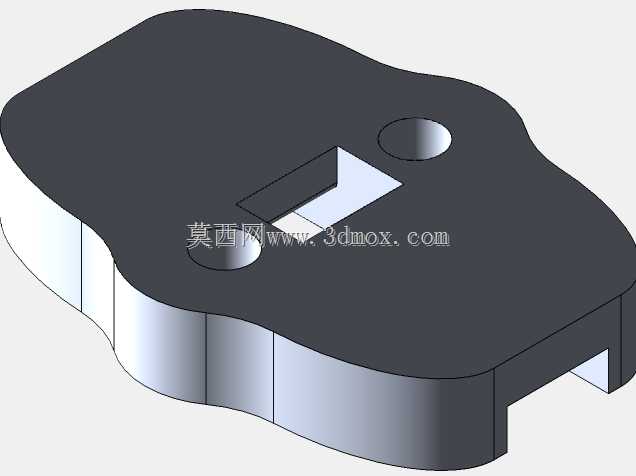

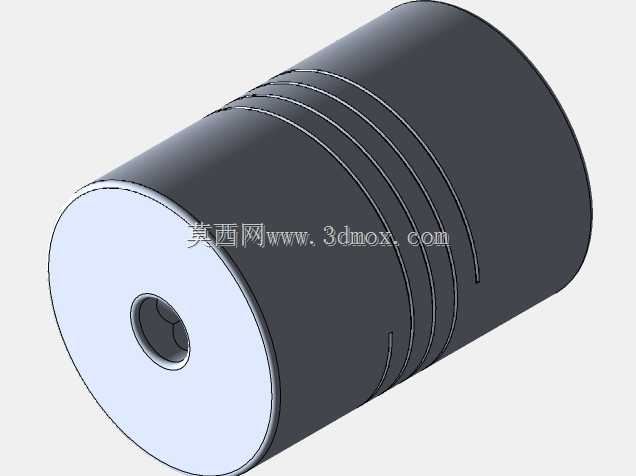

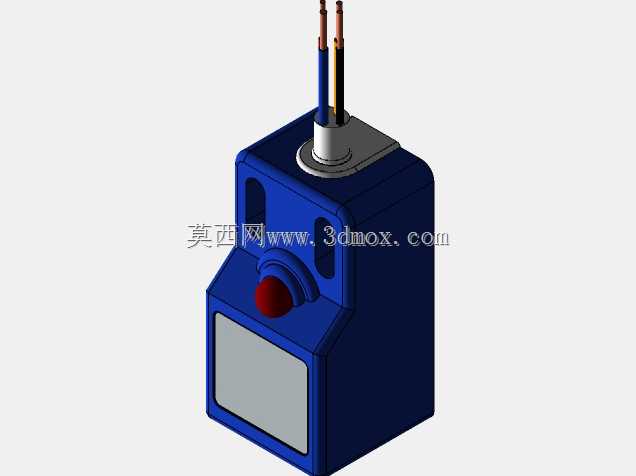

　　无需额外拆卸护板即可完成张紧度调节。Z轴采用双丝杆双侧驱动结构，两根T8丝杆分别布置在机架左右两侧，通过底部同步带实现双轴同步传动，避免单丝杆驱动带来的平台倾斜问题，Z轴导向同样采用双光轴结构，打印平台通过四个调平弹簧固定在Z轴滑台上，配合平台表面的磨砂贴膜，可保证PLA、ABS等常见耗材首层附着的可靠性，平台加热模块采用220V铝基板加热片，最高加热温度可达110摄氏度，可满足不同耗材的打印温度需求。Y轴传动结构布置在设备底部，打印平台直接固定在Y轴同步带的带夹上，Y轴导轨同样采用光轴直线导向结构，运动方向与X轴垂直，有效打印行程覆盖200mm深度区间，Y轴的限位开关安装在导轨端部，采用机械触点式结构，

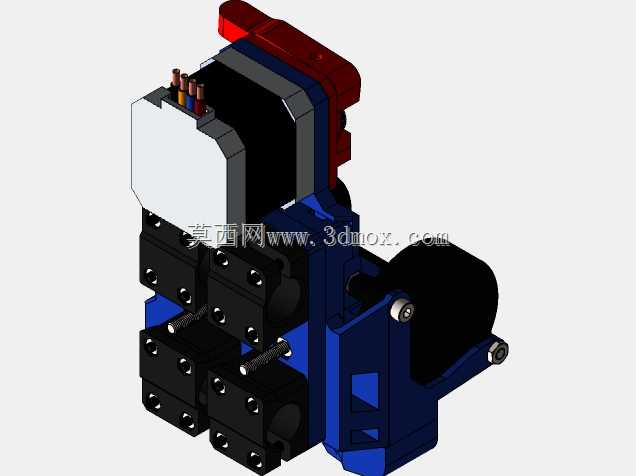

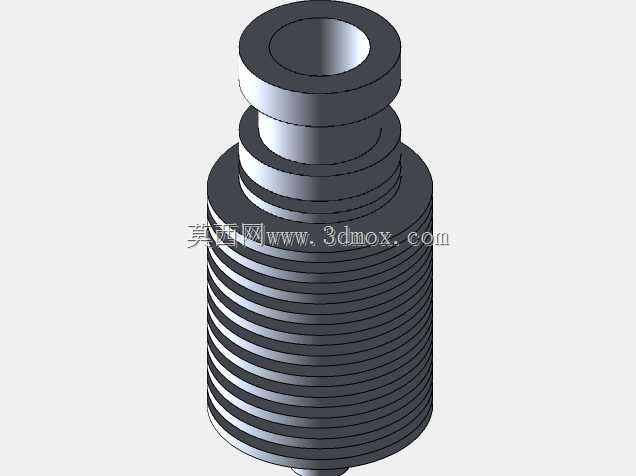

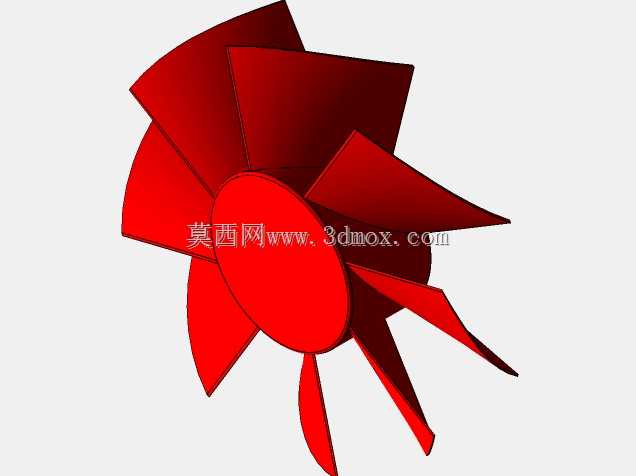

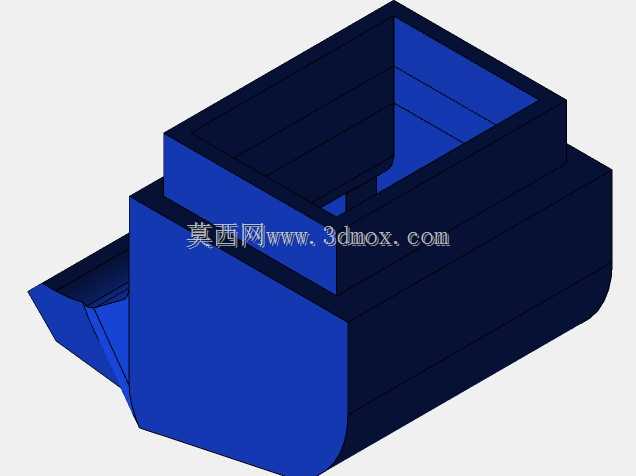

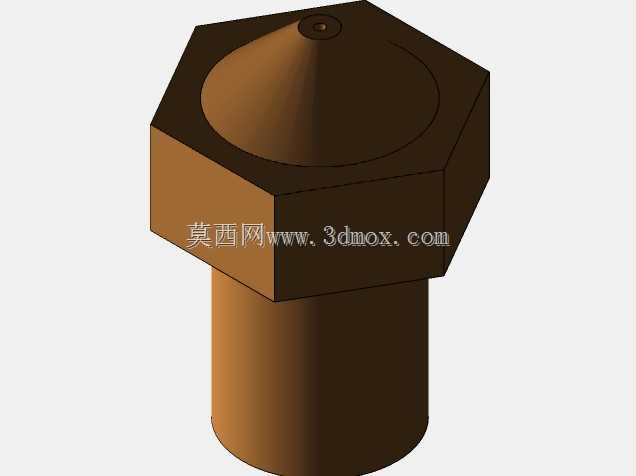

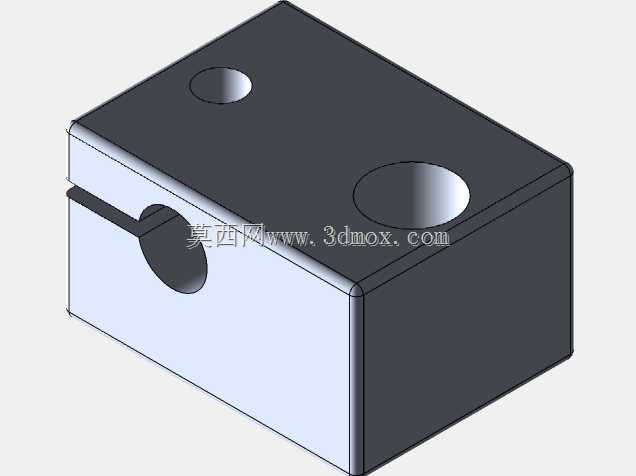

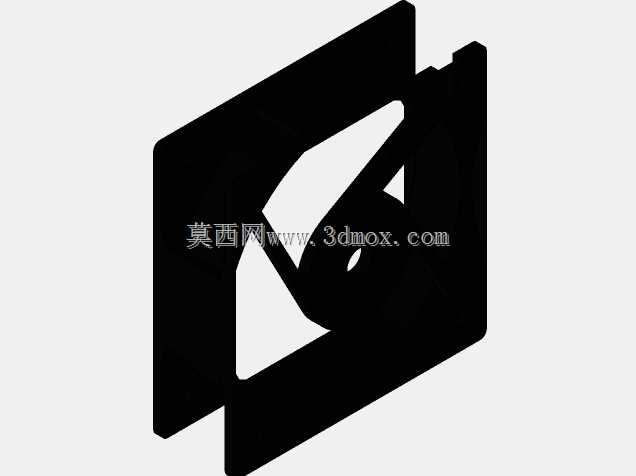

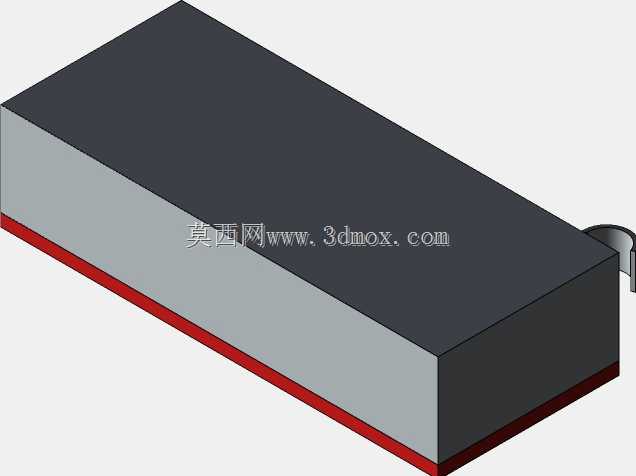

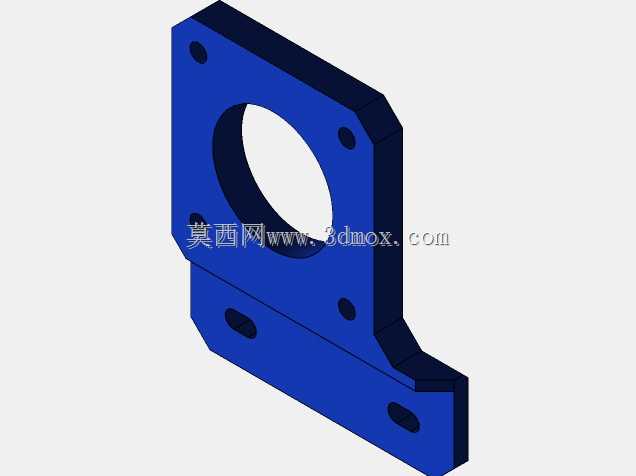

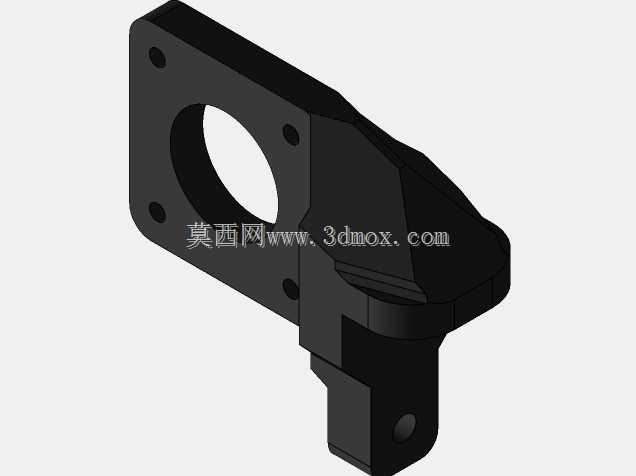

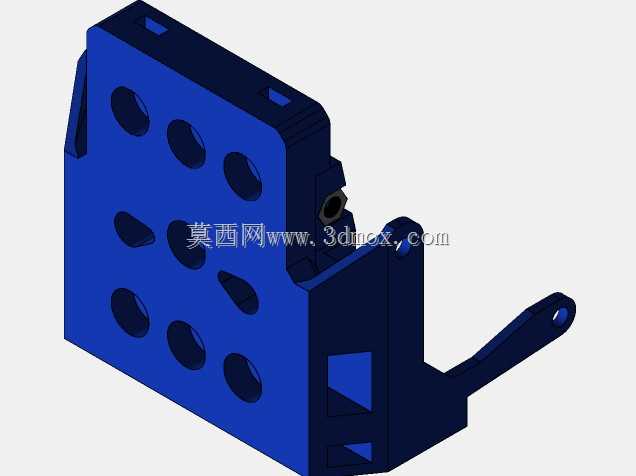

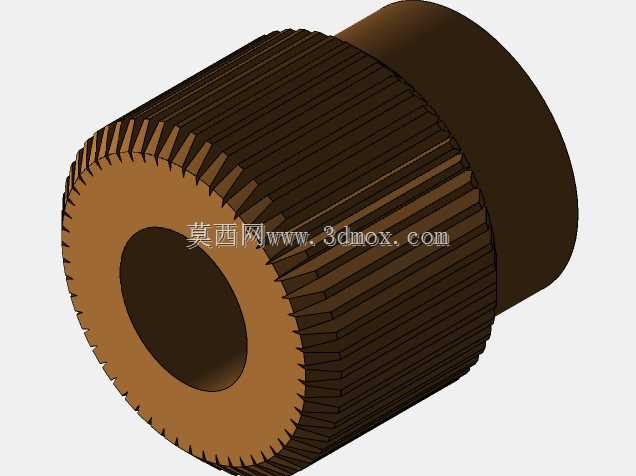

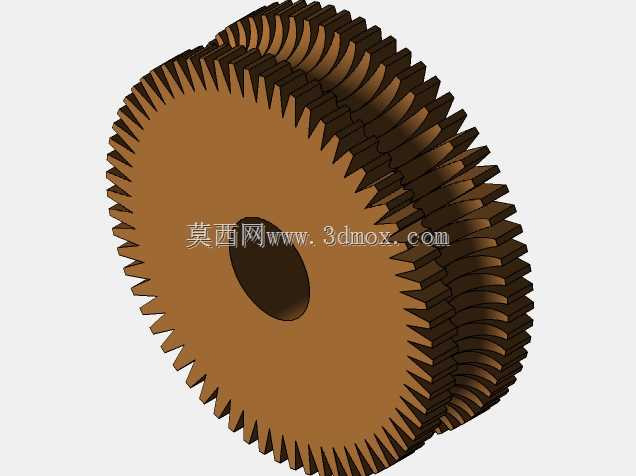

　　触发位置可通过安装座上的长圆孔进行微调，保证回零位置的重复定位精度控制在0.1mm以内。设备的电控组件安装位预留于机架后侧底部，可容纳常规的开源控制主板、开关电源、散热风扇等组件，走线可沿铝型材的内置槽位布置，通过线槽盖板完成收纳，避免运动过程中走线与传动部件发生干涉。挤出机构采用近程挤出结构，挤出轮与喷嘴的距离控制在40mm以内，可有效降低柔性耗材送料过程中的阻力，适配TPU等柔性耗材的打印需求，喷嘴加热块采用标准E3D兼容结构，可快速更换不同口径的喷嘴，适配不同层厚、不同打印速度的加工需求。从实际应用场景来看，这类设备可覆盖手板件快速打样、工装夹具小批量制作、教学实训演示、创意模型制作等多个场景，

　　机架的模块化设计也方便使用者根据自身需求拓展激光雕刻、写字绘图等附加功能，所有运动组件的安装孔位均采用标准件连接，后期维护更换配件无需定制非标零件，常规五金渠道即可采购到替换件。在设计过程中，所有运动部件的安装基准均以铝型材的定位槽为基准，装配时可通过型材槽口快速定位各轴的平行度、垂直度，无需复杂的工装夹具即可完成整机装配，各轴的运动行程均设置了软限位与硬限位双重保护，避免运动超程造成的部件损坏，打印平台的调平结构采用手拧螺母配合弹簧的结构，无需额外工具即可完成平台调平操作，降低了设备的使用门槛。设备顶部预留了耗材架安装位，可安装1kg规格的标准耗材卷，耗材通过导料管送入挤出机构，导料管的固定座集成在X轴滑台上，可随挤出机构同步运动，避免送料过程中耗材与机架发生剐蹭。
