铝型材框架式熔融沉积桌面3D打印设备

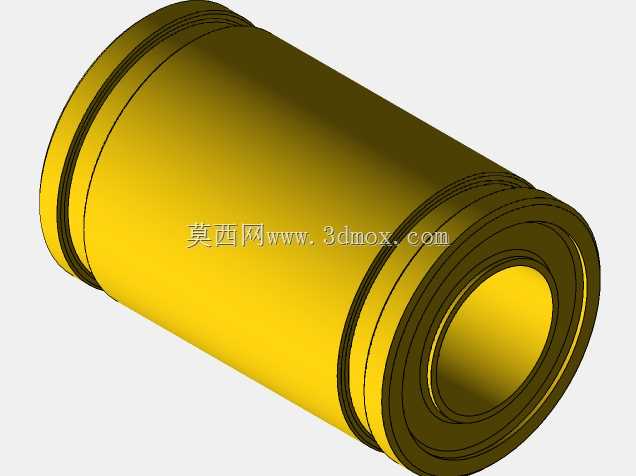

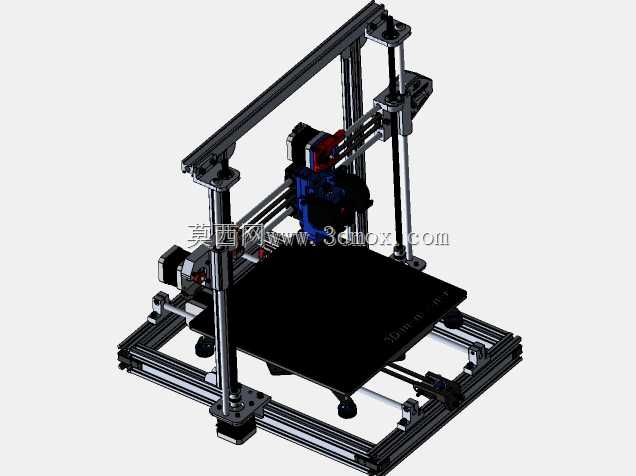

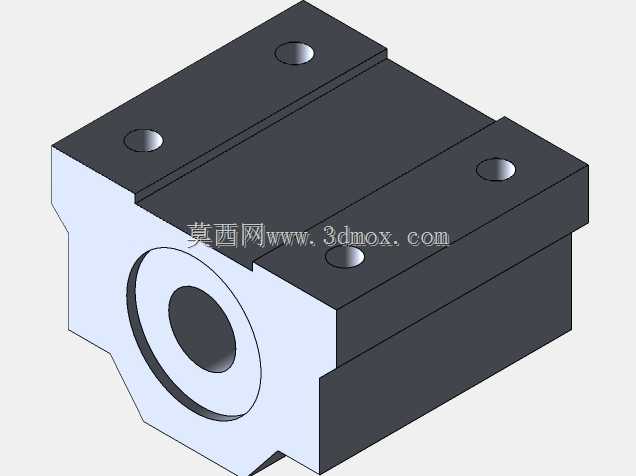

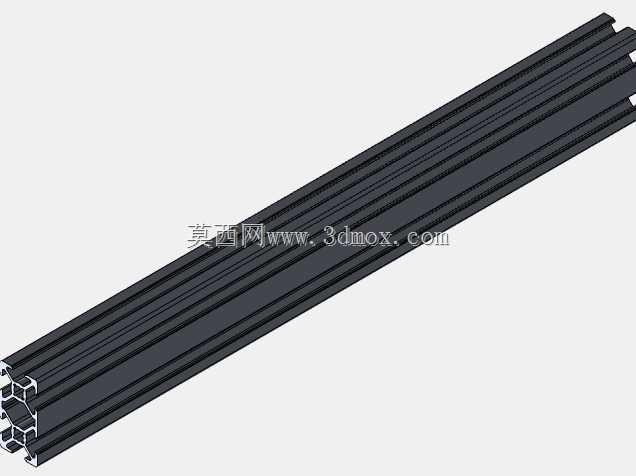

　　这款桌面级熔融沉积成型设备的整体机架采用欧标2020铝型材拼接搭建，型材间采用角码与内置T型螺栓锁紧固定，无需复杂焊接工序，既保证了框架整体的结构刚性，又预留了充足的改装拓展空间，不管是后期加大成型幅面，还是加装 enclosure 恒温罩、自动调平组件、断料检测模块，都可以直接在现有型材槽位上加装固定件，不需要对主体框架做破坏性改动。设备的运动结构采用经典的笛卡尔坐标系布局，X轴负责打印头的横向移动，Y轴负责热床平台的前后进给，Z轴通过双光轴搭配直线轴承带动X轴横梁做垂直方向升降，这种布局的优势在于运动负载分配均匀，Z轴双支撑结构可以有效避免横梁单侧下沉导致的层纹偏移问题，打印过程中高速移动时的机架共振也能控制在较低水平。

　　从实际应用场景来看，这类设备主要面向个人创客工作室、中小学校创客空间、小型产品研发团队的手板打样需求，可以直接打印PLA、ABS、PETG等常见的热塑性耗材，用来制作结构验证件、工装夹具、创意文创产品、教学演示模型都能满足精度要求，相比工业级增材制造设备，它的占地面积仅相当于一台普通家用激光打印机，不需要配套专用的工业供电或者恒温车间环境，普通办公桌面即可放置使用，日常维护只需要定期清理喷嘴残留、检查同步带张紧度、给光轴涂抹少量润滑脂即可，运维门槛极低。

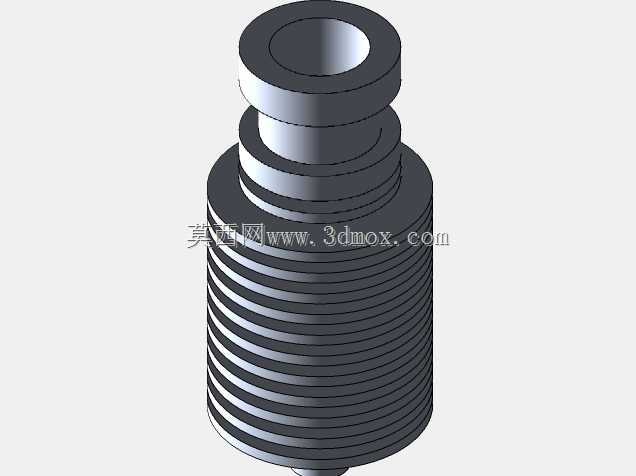

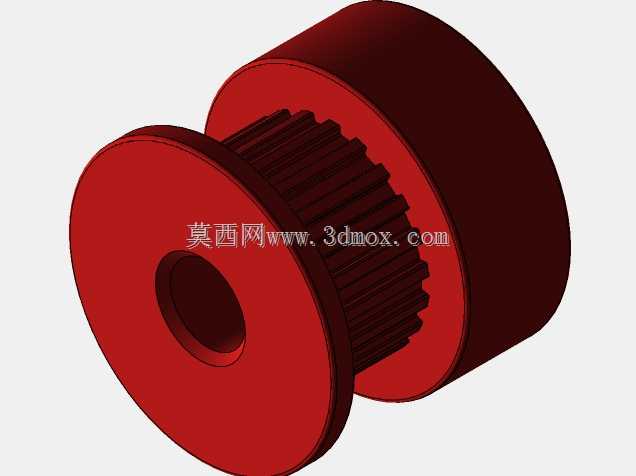

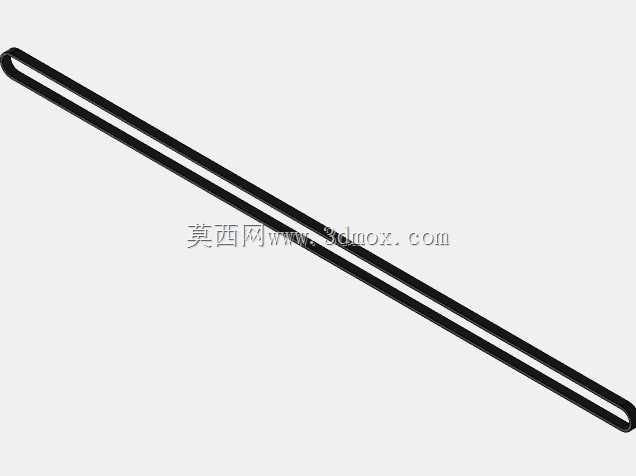

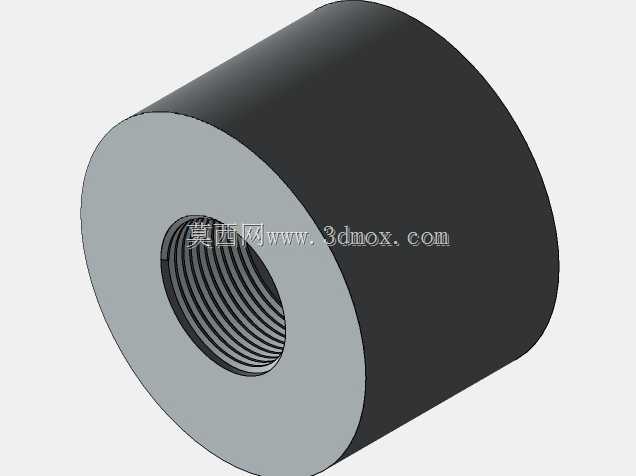

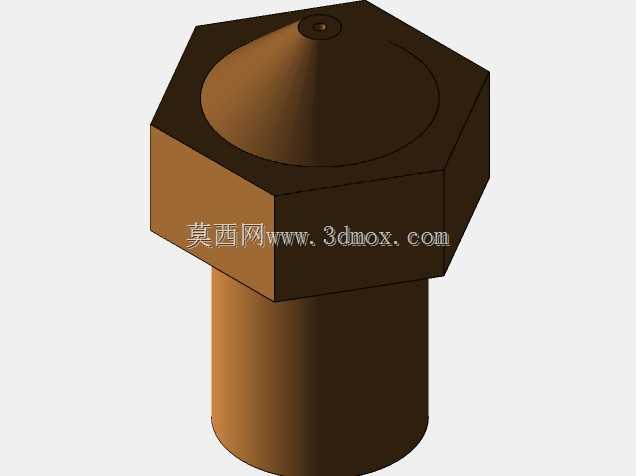

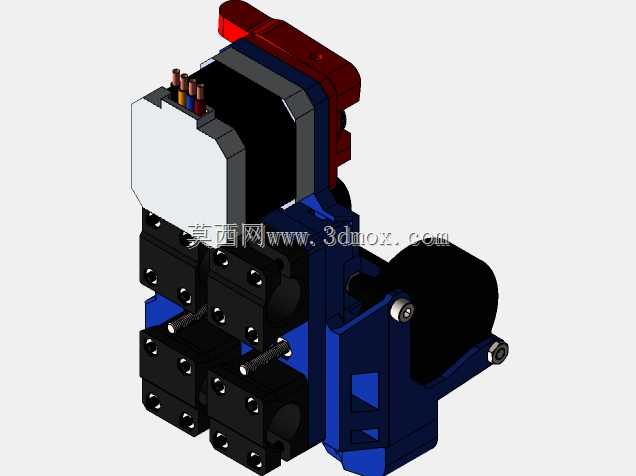

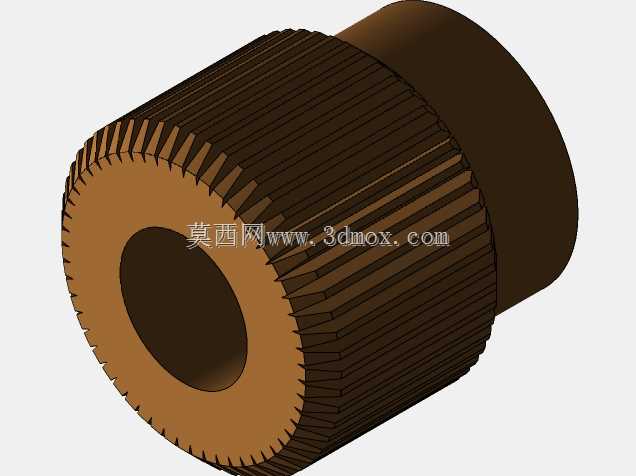

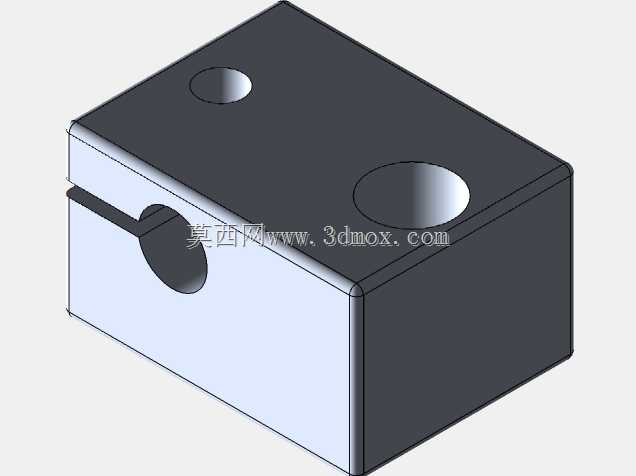

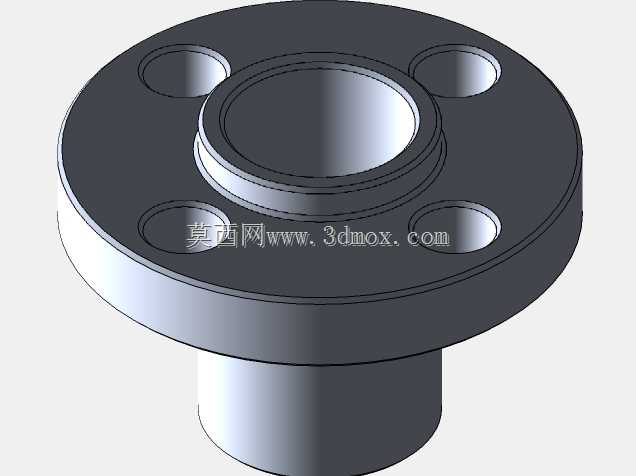

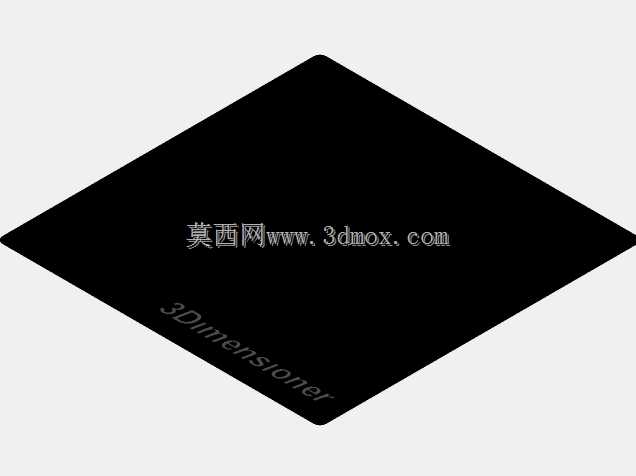

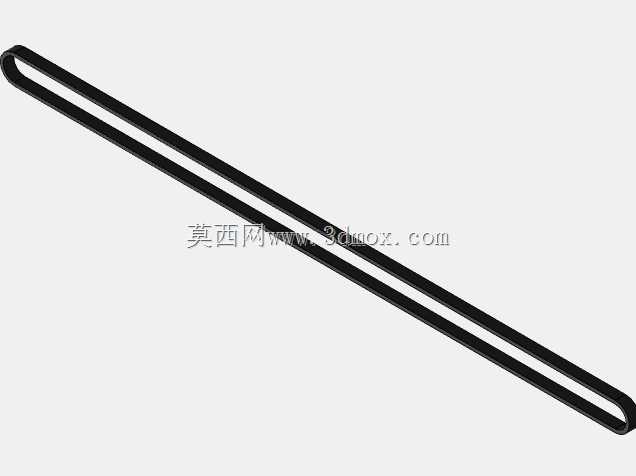

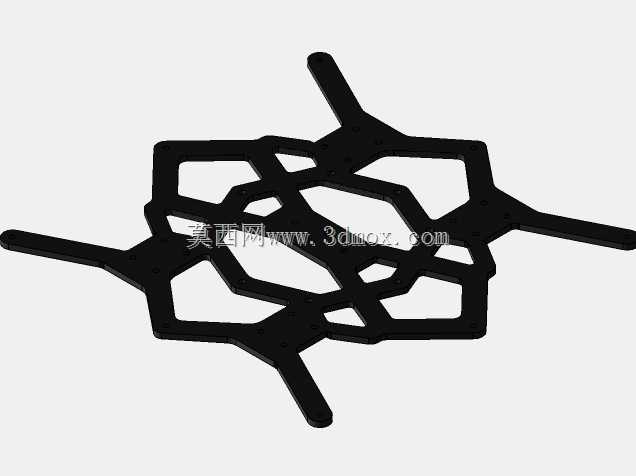

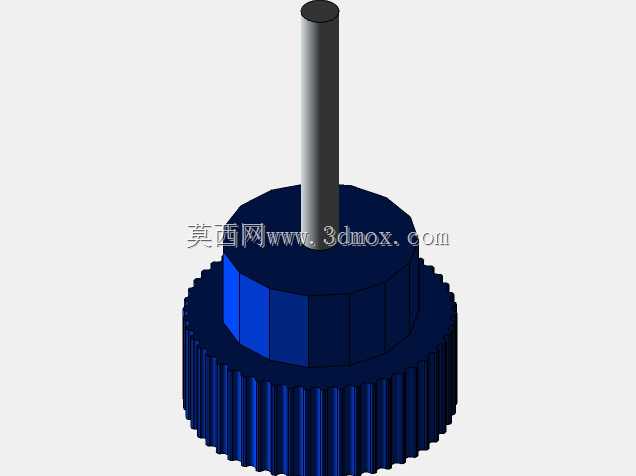

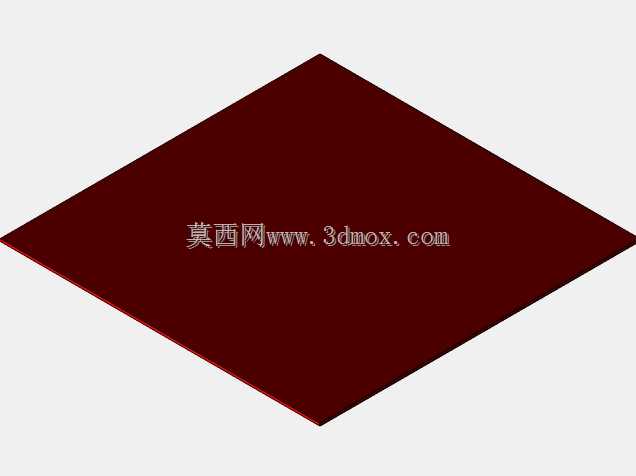

　　设计过程中，运动部件的选型全部围绕运行稳定性展开，X轴和Y轴的传动采用GT2同步带搭配20齿同步轮，同步带的张紧结构设计在型材端部，通过调节螺栓即可快速调整张紧度，不需要拆解外部护板；Z轴传动采用T型丝杆搭配消间隙螺母，有效降低层间进给的反向间隙，保证Z轴每层移动的精度一致性。热床平台采用铝基板加表面磨砂贴膜的组合，铝基板的热传导均匀性更好，加热到100摄氏度的时间控制在3分钟以内，表面贴膜可以保证首层耗材的附着力，打印完成后平台冷却即可轻松取下工件，不需要额外涂抹固体胶或者美纹纸。打印头部分采用远近程结合的送料结构，挤出机的送料齿轮做了滚花纹理处理，送料过程中不会出现耗材打滑的问题，喷嘴采用标准E3D兼容结构，后期更换不同孔径的喷嘴或者维护加热块、热敏电阻都可以直接采购通用配件，不需要定制专用零件。

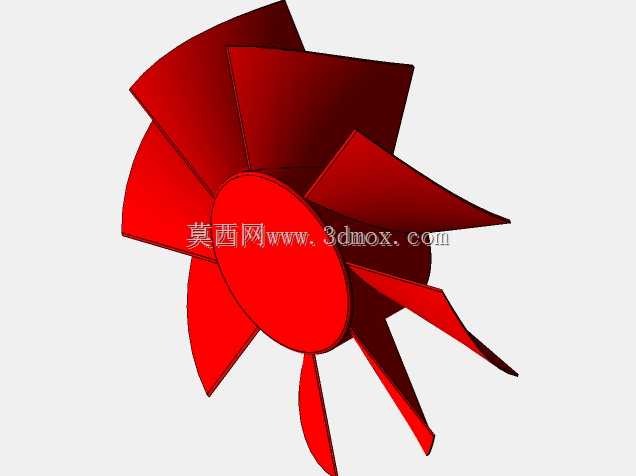

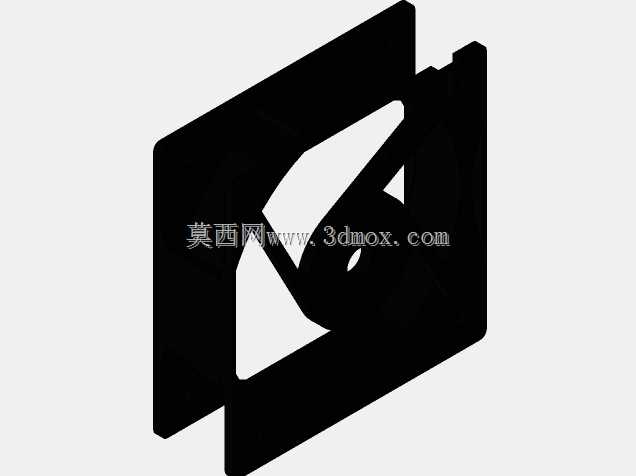

　　安装边界方面，设备的整体外轮廓尺寸控制在450mm420mm500mm范围内，放置时需要在设备后侧预留100mm以上的走线和散热空间，左右两侧预留50mm的操作空间即可，设备底部的四个可调脚杯可以根据桌面的平整度调整高度，保证整个机架处于水平状态，避免因为台面倾斜导致的打印件偏移、层错问题。设备的电控部分全部集成在底部框架的内侧空间，主板、电源、散热风扇都做了分区布置，强电和弱电走线分开排布，避免信号干扰导致的电机丢步、温度检测失准问题，外部只需要引出一根电源线和一根USB打印数据线即可完成接线，也可以后期加装SD卡离线打印模块，实现脱机打印，不需要一直连接电脑。

　　从功能特性上看，这款设备的成型幅面可以达到220mm220mm250mm，能够满足绝大多数日常打印件的尺寸需求，打印层厚可以在0.1mm到0.3mm之间调整，需要高精度展示件的时候用0.1mm层厚打印，表面粗糙度可以满足手板展示要求，需要快速打印结构验证件的时候用0.3mm层厚，打印速度可以提升一倍以上。设备的运动速度最高可以达到180mm/s，日常打印推荐使用60-80mm/s的速度区间，这个速度区间下既能保证打印效率，又能避免高速运动带来的振动影响打印精度。打印头的最高加热温度可以达到260摄氏度，热床最高加热温度可以达到110摄氏度，除了常规的PLA耗材，也可以打印ABS、PETG、柔性TPU等多种耗材，适配不同的使用需求。

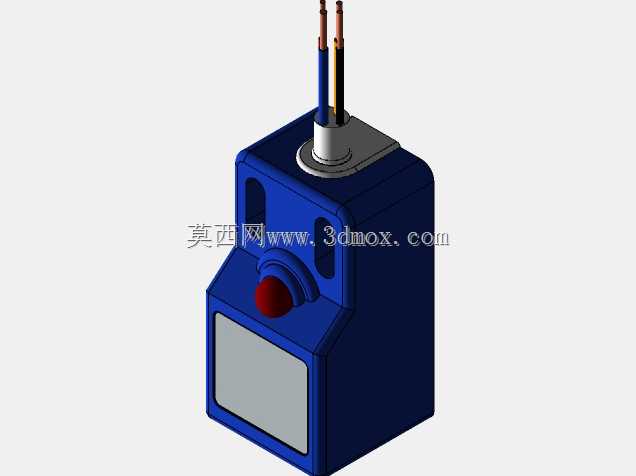

　　在结构设计的细节上，所有的运动部件都做了限位保护，三个轴的端部都安装了机械限位开关，设备开机时会自动执行归位动作，确定坐标系原点位置，避免运动超程导致的皮带脱落、电机撞坏问题。所有的外部走线都采用拖链包裹，避免运动过程中线缆反复弯折导致的内部线芯断裂，拖链的弯曲半径做了优化，不会在运动过程中与其他部件产生剐蹭。框架的顶部和侧面都预留了耗材架的安装位，可以直接安装顶部悬挂式耗材架，耗材进料路径顺畅，不会出现料丝缠绕或者进料阻力过大的问题。
