自行走剪叉式高空作业平台结构设计

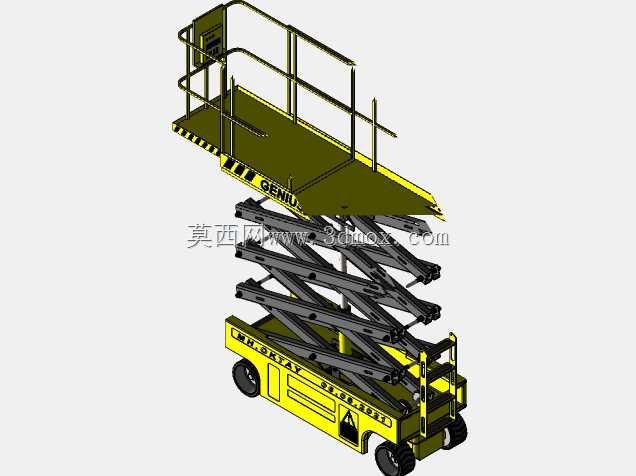

　　这款自行走剪叉式高空作业平台的三维结构，完整还原了设备从行走底盘到作业平台的全层级机械构造，建模过程中对每一处铰接点、受力构件的配合边界都做了精准还原，没有省略工程实际中必须考虑的安装间隙与运动避让空间。从应用场景来看，这类设备广泛覆盖厂房内设备检修、场馆灯具维护、仓储高位理货、建筑外立面局部施工、商超高空布景等多种需要临时登高作业的工况，相比传统脚手架、固定登高梯，它不需要提前搭建作业支撑结构，单人即可操作完成移位、升降、作业全流程，能大幅压缩高空作业的准备时间，降低登高作业的辅助成本。

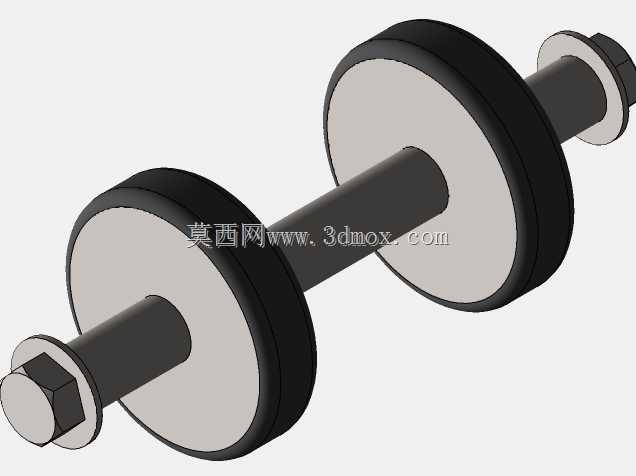

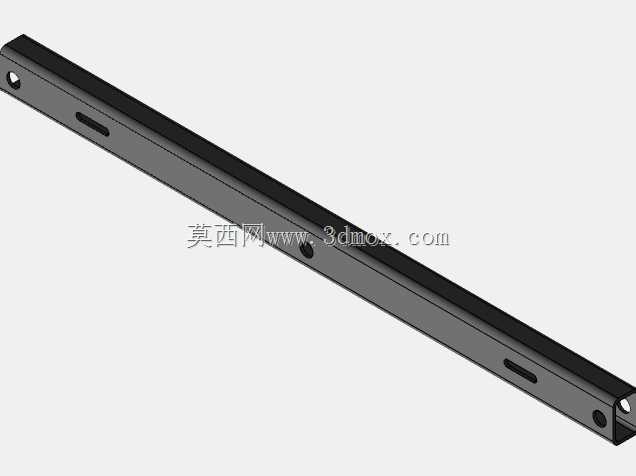

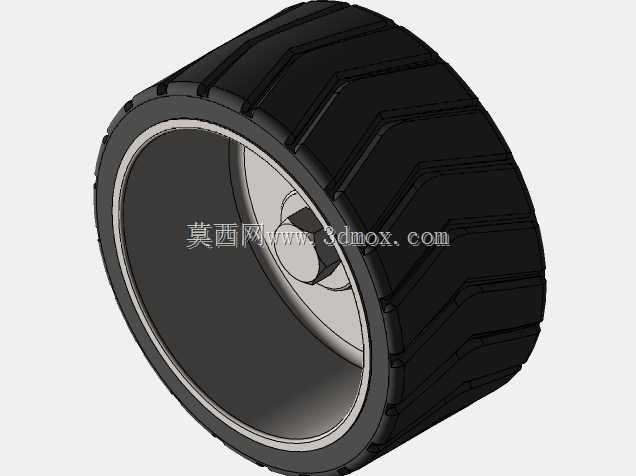

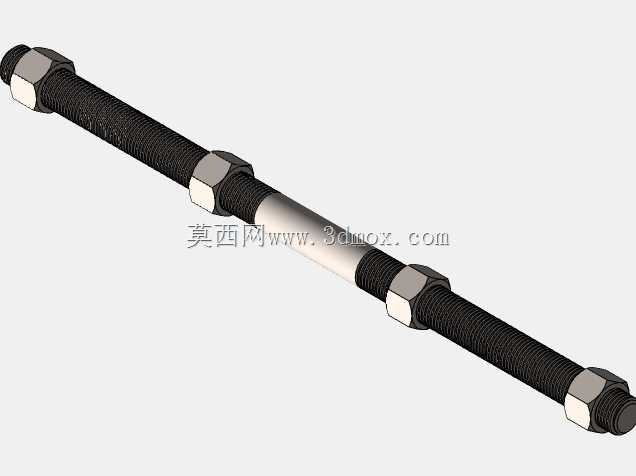

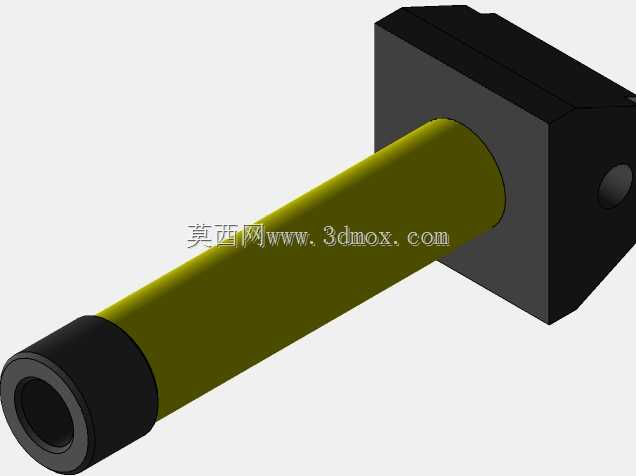

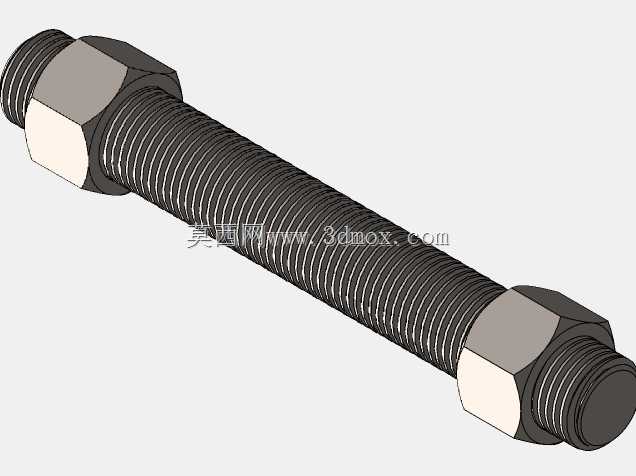

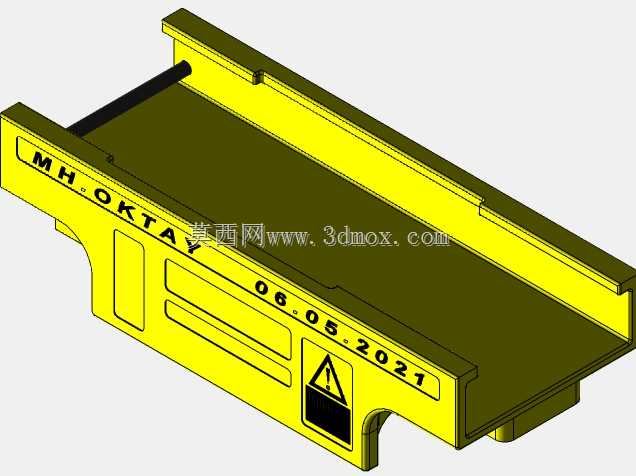

　　设备的核心功能依托剪叉连杆机构实现，多组交叉铰接的剪叉臂通过液压油缸驱动完成伸展与折叠，建模时特意还原了剪叉臂之间的铰接销轴、轴套、限位挡块的细节，每一组剪叉臂的铰接点位置都经过运动校核，确保平台在最低位折叠时臂架不会发生结构干涉，最高位伸展时每一组臂架的受力都能均匀传递到底盘主梁上，不会出现局部应力集中的问题。底盘部分集成了行走轮组、转向机构、液压动力单元的安装位，前轮作为转向轮预留了转向拉杆的摆动空间，后轮作为驱动轮匹配了轮毂与减速机构的安装接口，底盘四周设置了液压支腿的收纳位，当设备到达作业位置后，支腿伸出撑住地面，能抵消平台升降过程中的重心偏移，避免作业时出现侧翻风险，支腿的伸缩行程也做了限位设计，防止伸出超程导致结构失稳。

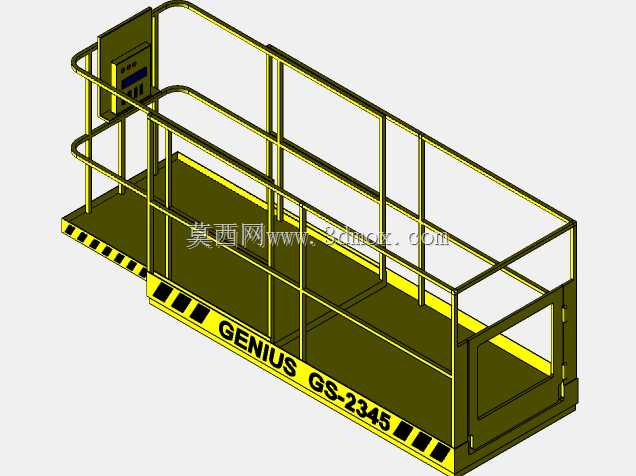

　　作业平台部分设置了全周防护栏杆，栏杆的高度符合高空作业的安全防护要求，平台一侧延伸出可抽拉的延伸踏板，能在不移动整车的情况下扩大作业覆盖范围，踏板的抽拉轨道设置了锁止结构，拉出到指定位置后自动锁止，不会因为作业人员踩踏出现滑移。平台表面做了防滑纹理设计，边缘设置了踢脚板，防止工具从平台边缘滑落伤人，平台上的控制盒安装位预留了走线空间，操作面板的倾斜角度符合站立操作的人机工程要求，作业人员不需要弯腰或者抬手过高就能完成升降、行走的操作。

　　设计过程中首先确定的是平台的额定载重与最大作业高度参数，以此反推剪叉臂的截面尺寸、铰接点的轴径大小、液压油缸的推力参数，再结合室内作业的通行宽度要求，确定底盘的整体宽度，确保设备能顺利通过标准厂房的防火门、货运电梯门。底盘的最低离地间隙参考了厂区常见的地面坡度、减速带高度做了预留，避免行走时底盘底部剐蹭地面。折叠状态下的整机高度控制在常规仓储货架的底层通道高度范围内，方便设备在非作业状态下穿行于货架之间的通道，不需要额外预留过大的通行空间。平台升降过程中的重心变化轨迹做了全程模拟，确保在最大作业高度、平台延伸踏板完全拉出、额定载重集中在踏板最外端的极端工况下，整机的重心投影依然落在支腿的支撑多边形范围内，满足稳定性要求。剪叉臂的铰接点处都预留了润滑脂注油通道，方便后期维护时加注润滑脂，降低铰接部位的磨损，延长设备的使用寿命。液压管路的布置沿着剪叉臂的内侧走线，用管卡固定在臂架上，避免臂架伸展折叠时挤压、拉扯管路，同时管路的弯曲半径都符合液压油管的最小弯曲半径要求，防止油管因为反复弯折出现破损漏油的问题。
