重载液压驱动剪叉式升降作业平台结构

项目分类:升降机 发布时间:2022-01-13 ID:501438
  • 重载液压驱动剪叉式升降作业平台结构
  • 重载液压驱动剪叉式升降作业平台结构
  • 重载液压驱动剪叉式升降作业平台结构

  在重型物料转运、大型设备装配检修、仓储高位堆垛这类需要稳定大载荷垂直举升的场景里,剪叉式升降结构一直是兼顾承载能力与作业稳定性的主流选择,这套重载型液压剪叉升降结构,就是针对大吨位举升需求做的针对性结构设计,区别于轻型载人或轻载转运的剪叉设备,整套结构从臂架截面选型到铰接点布局都围绕重载工况做了强化。

  从实际作业用途来看,这套结构可直接作为固定式升降台的主体结构,安装在厂房地坪预留的基坑内,台面与地面齐平的时候可以直接用叉车、手动液压车将重型工件、模具、货垛推送至台面上,启动液压系统后平稳举升到指定作业高度,既可以配合生产线做不同工位的高度差物料转运,也能作为大型设备装配时的高度调整平台,比如重型减速机、工程机械部件装配时,工人可以站在周边固定工位,通过升降台调整工件高度来匹配装配作业的最佳操作位置,不需要反复吊装调整工件姿态;也可以加装行走轮组作为移动重载升降平台,用于厂区内跨区域的重型设备检修举升,比如车间内大型压机、机床的部件更换,不需要调用大型行车就能完成局部重物的举升对位。

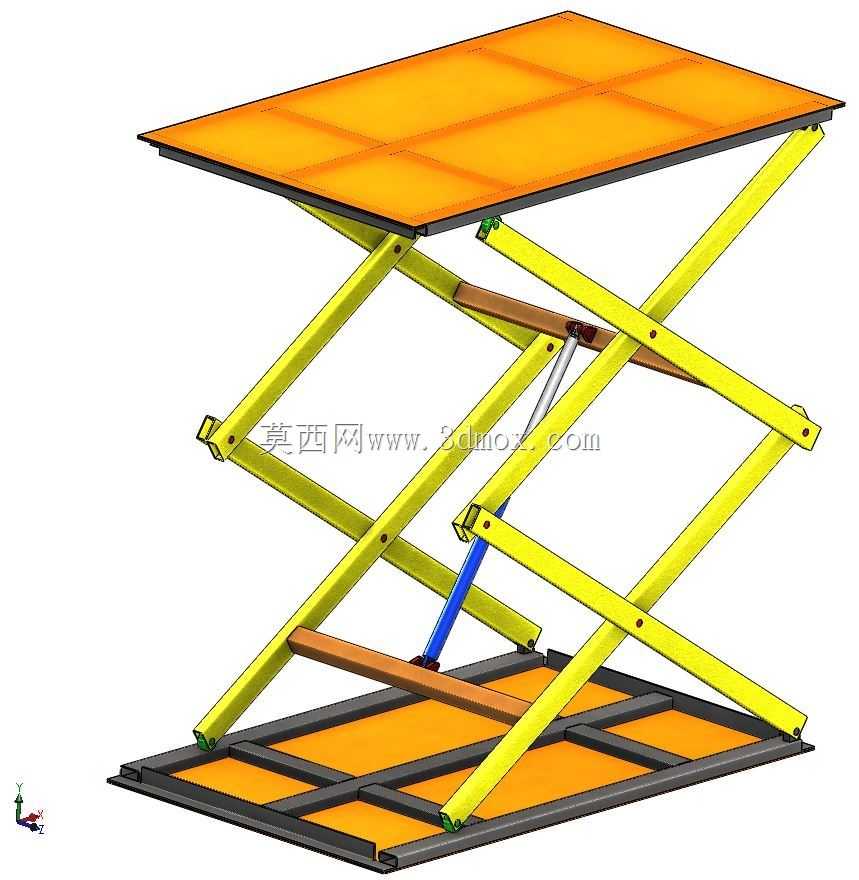

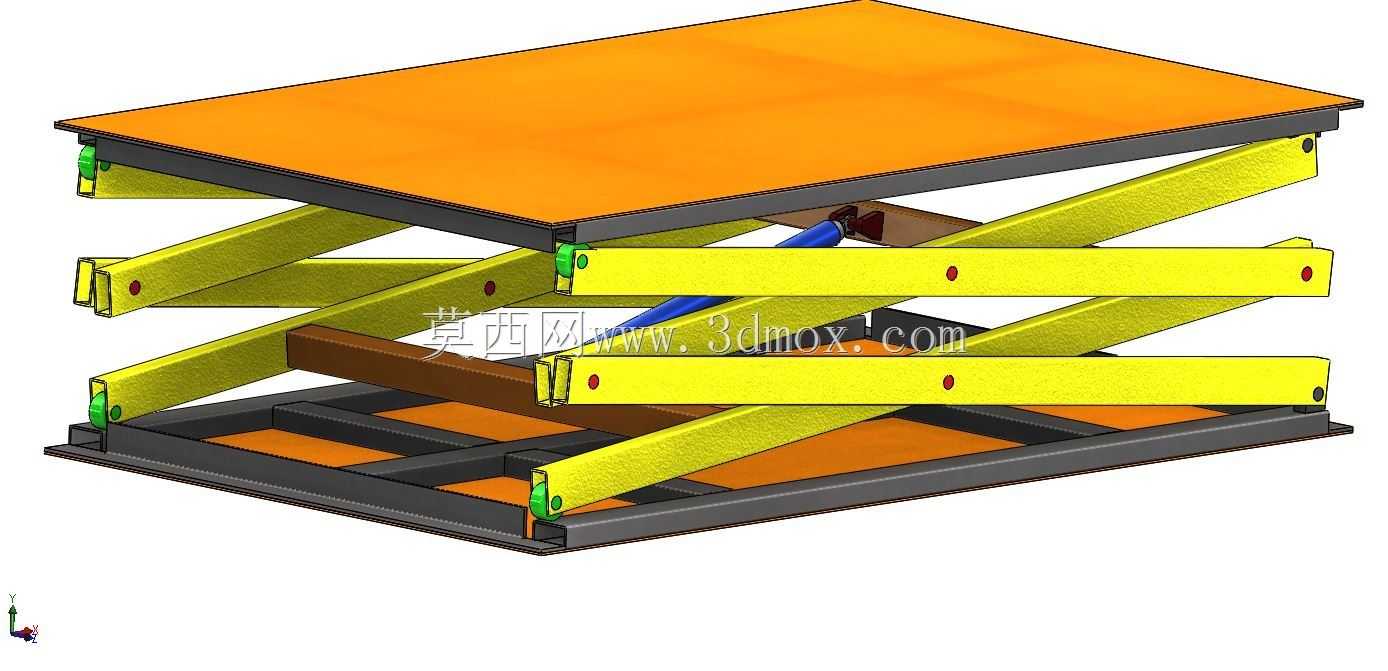

  功能特性上,这套结构采用双层剪叉臂布局,相比单层剪叉结构,在收拢状态整体高度更低的前提下能实现更大的举升行程,收拢时底座与台面之间的预留空间刚好容纳液压油缸、铰接销轴与臂架收纳,不会出现结构干涉。剪叉臂采用矩形钢焊接成型,臂架之间的铰接点都加装了自润滑衬套,长期重载往复举升时也能降低铰接位置的磨损量,避免臂架晃动间隙变大。驱动单元采用横向布置的液压油缸,油缸两端分别铰接在上下层剪叉臂的中部受力点,相比竖直布置的油缸,这种布局能让油缸推力更均匀地分散到两组剪叉臂上,举升过程中不会出现偏载卡顿,液压系统自带的自锁阀还能在油管意外破裂时锁定油缸位置,避免台面骤降引发安全事故。台面采用花纹钢板铺设,底部焊接了纵横交错的加强筋,即使台面局部承受集中载荷也不会出现台面凹陷变形,底座同样采用型钢焊接框架结构,安装时可以通过地脚螺栓与地面基础固定,保证举升最大载荷时整机不会出现侧倾偏移。

  设计思路上,整套结构的铰接点位置经过反复校核,首先确定了收拢状态的最低高度要适配常规厂房基坑的预留深度,避免安装时需要额外开挖过深的基坑增加土建成本,举升到最高位置时的臂架夹角控制在合理区间,避免臂架接近竖直死点导致油缸受力陡增。剪叉臂的长度与铰接孔位做了等距设计,上下层剪叉臂的运动轨迹完全同步,举升过程中台面始终保持水平状态,不会出现前后或左右倾斜,即使台面载荷偏置在一侧,对称布置的两组剪叉臂也能通过中间的同步连杆平衡受力,不会出现单组臂架过载的情况。所有铰接销轴都采用调质处理的合金钢材质,销轴端部加装防松挡板,避免长期往复运动时销轴窜出脱落,油缸的选型也匹配了整套结构的额定载荷,预留了足够的推力余量,即使短时过载也能正常举升不会出现压力不足的问题。

  外形尺寸与安装边界方面,这套结构的台面尺寸适配厂区常用的标准托盘尺寸,常规物料转运时不需要额外调整托盘位置就能直接放置,收拢状态下整体高度不超过三百毫米,对于没有预留基坑的场地,也可以直接在地面安装,只需要在台面边缘加装斜坡过渡板就能实现物料的上下转运。安装时底座的四个固定脚位预留了长条形螺栓孔,可以适配现场基础的安装孔位偏差,不需要二次打孔调整。剪叉臂运动的外侧预留了安全防护栏的安装位置,后期可以根据作业需求加装周边防护栏、安全光栅等防护配件,不需要对主体结构做额外焊接改动。液压站的安装位置预留了足够的管线布置空间,既可以将液压站集成在底座内部减少整体占地面积,也可以将液压站外置在设备旁边方便后期维护换油,整体结构的所有易损件都采用标准件,后期维护更换时不需要定制特殊配件,能有效降低设备的长期运维成本。

  实际建模过程中,所有臂架的焊接坡口、铰接处的衬套安装位、油缸的铰接耳板都做了细节还原,没有做过度简化,结构设计师可以直接在这套模型基础上根据自身的载荷需求调整臂架钢板厚度、油缸行程参数,也可以直接导出工程图用于生产加工,不需要重新搭建主体结构框架,能大幅缩短重载升降设备的设计周期。
