工业产线钢丝张力控制站结构设计

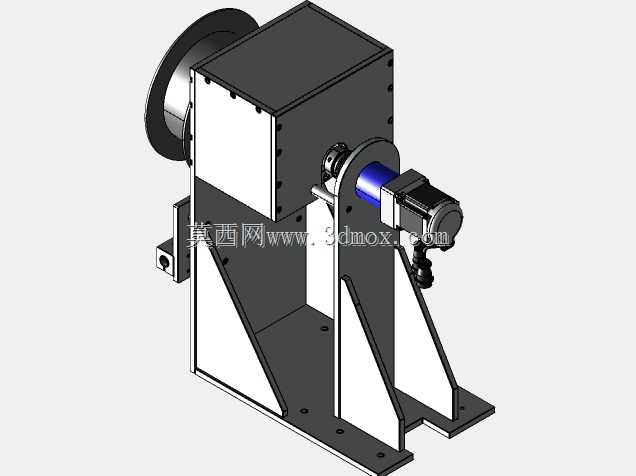

　　在金属线材加工、线缆绕制、钢丝帘布生产这类需要稳定输送钢丝的产线场景里，张力控制的稳定性直接决定了成品的线径一致性、排线整齐度，甚至会影响后续工序的断丝率，这套钢丝张力站就是针对这类连续送线工况设计的执行单元。从结构布局来看，设备采用立式L型焊接机架作为承载主体，底部带安装孔的法兰底板可以直接通过螺栓固定在设备机台的安装基准面上，机架的竖直安装面用来承载张力轮组与驱动单元，斜向布置的加强筋板完全按照焊接机架的受力逻辑设计，抵消钢丝牵引过程中产生的侧向倾覆力矩，避免长期运行后机架出现焊接变形或者安装面偏移。

　　设备左侧的大直径轮组是张力执行的核心部件，轮体表面做了硬质阳极氧化处理，减少钢丝高速滑动时的表面磨损，轮组的转轴通过带座轴承固定在机架立板上，转动阻尼可以根据钢丝的线径、牵引速度做对应调整，保证钢丝在牵引过程中始终保持恒定的张紧力，不会因为送线速度波动出现松垂或者过度拉伸的情况。轮组旁侧布置的驱动单元采用伺服驱动结构，和张力轮的转轴通过联轴器直连，没有额外的传动间隙，张力反馈的响应速度可以匹配最高每分钟数百米的送线速度，不会出现张力滞后导致的线材抖动。

　　从安装边界来看，整套设备的外轮廓没有突出的尖锐结构，所有电气接线都布置在机架的箱体内部，外侧只预留了航空插头接口，现场安装时不需要额外做布线防护，底部安装孔的孔位按照通用工业机台的安装间距设计，可以直接替换市面上同类型的老式张力站，不需要重新加工安装台面。机架上部的封闭箱体用来容纳张力控制的电气元件与传动部件，箱体盖板通过内六角螺栓固定，日常维护时只需要拆开对应侧的盖板就可以调整内部的阻尼参数、检查轴承润滑状态，不需要整体拆解设备。

　　在实际工况适配性上，这套张力站可以适配0.1mm到3mm线径的碳素钢丝、镀锌钢丝以及合金钢丝，张力调节范围覆盖从几牛到数百牛的区间，针对不同的线材材质只需要更换对应槽型的张力轮就可以完成适配，不需要改动整体的安装结构。设备的出线方向可以根据产线布局调整，既可以水平出线对接后续的排线机构，也可以垂直出线对接上方的绕线主轴，现场改造的适配性很强。

　　设计过程中特意规避了传统张力站的几个常见问题：一是老式张力站多采用悬臂式轮组安装结构，长期受径向力作用容易出现转轴弯曲，这套设计把轮组的支撑点布置在机架立板的两侧，形成简支梁支撑结构，转轴的受力状态更合理，长期运行的径向跳动量可以控制在0.05mm以内；二是传统张力站的阻尼调节多采用外露的弹簧结构，车间内的金属粉尘容易附着在弹簧上导致阻尼卡滞，这套设计把阻尼调节机构完全封闭在机架箱体内，只有调节旋钮延伸到箱体外侧，既方便操作人员调整参数，也能隔绝车间粉尘的影响；三是设备的所有外露金属件都做了喷塑处理，在潮湿或者有轻微腐蚀的车间环境里也不会出现锈蚀，延长了设备的无故障运行周期。

　　从三维建模的细节来看，所有的焊接焊缝都按照实际焊接工艺做了预留，安装孔的位置都标注了公差配合要求，轴承安装位的轴肩尺寸完全符合标准件的安装规范，伺服电机的安装法兰尺寸直接对应通用伺服电机的安装尺寸，选型替换时不需要重新做连接法兰。设备底部的安装底板做了平面度要求，安装时只需要保证机台安装面的平面度达标，就可以保证张力轮的转动精度，不需要额外做现场配刮。在实际产线应用中，这类张力站通常和放线架、排线器、收线轮配合使用，构成完整的钢丝绕制或者线材处理生产线，相比传统的重锤式张力结构，这套伺服控制的张力站张力波动量可以降低70%以上，能有效减少钢丝断丝、排线不齐、线径拉伸超差这类常见的生产问题，尤其适合高精度钢丝制品、特种线缆、钢丝增强管材这类对张力稳定性要求较高的生产场景。
