变径连接摇臂类机械构件工程设计

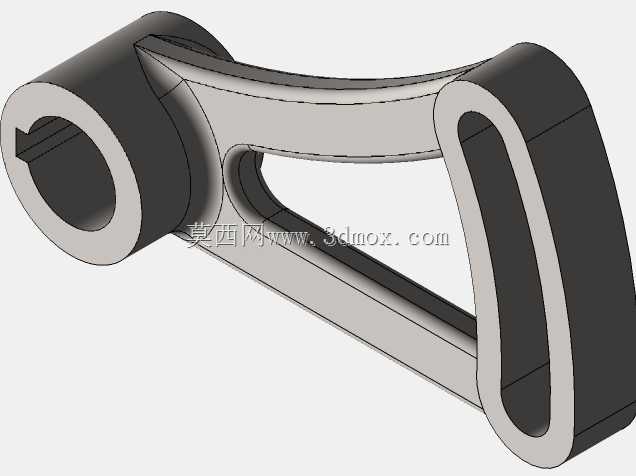

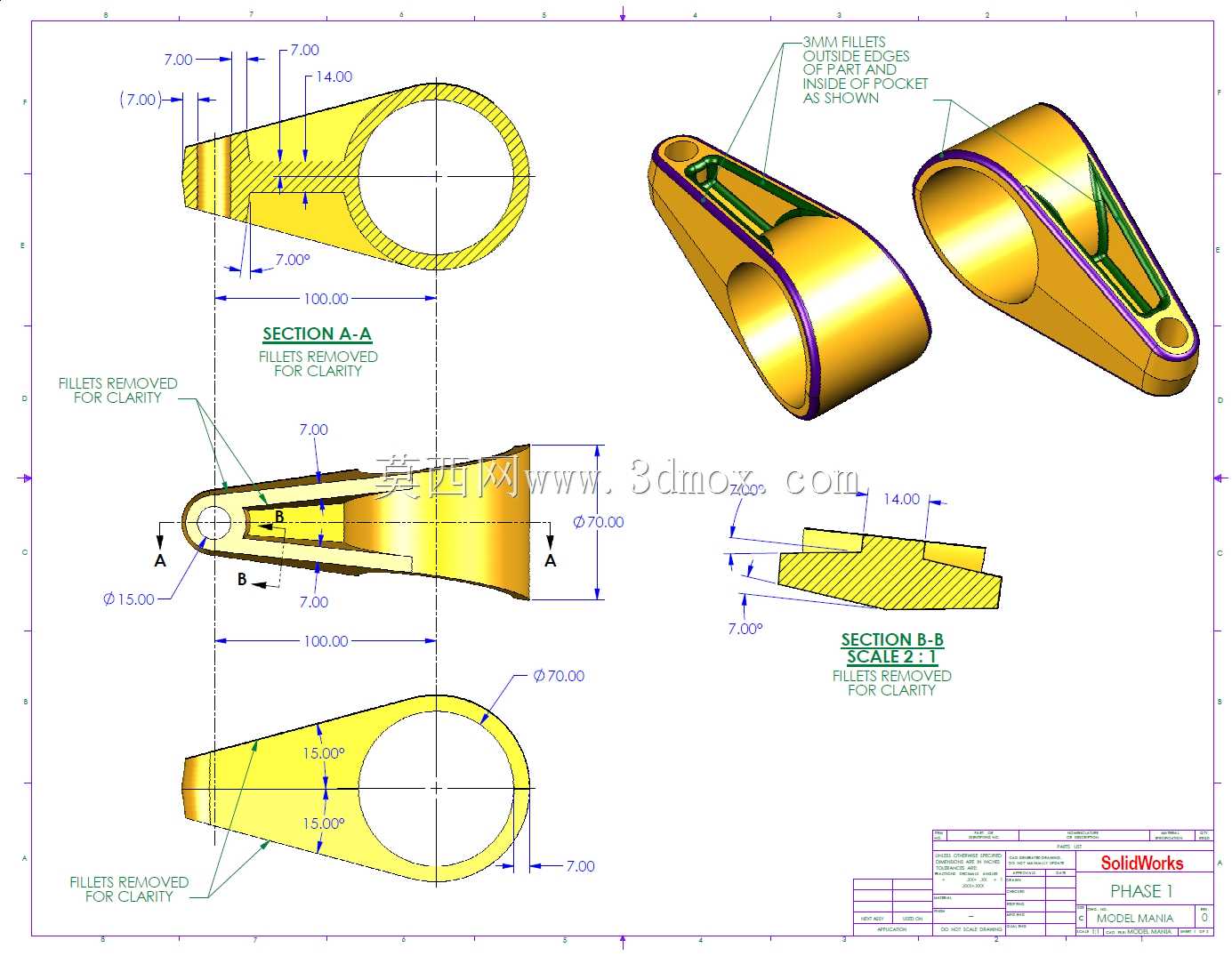

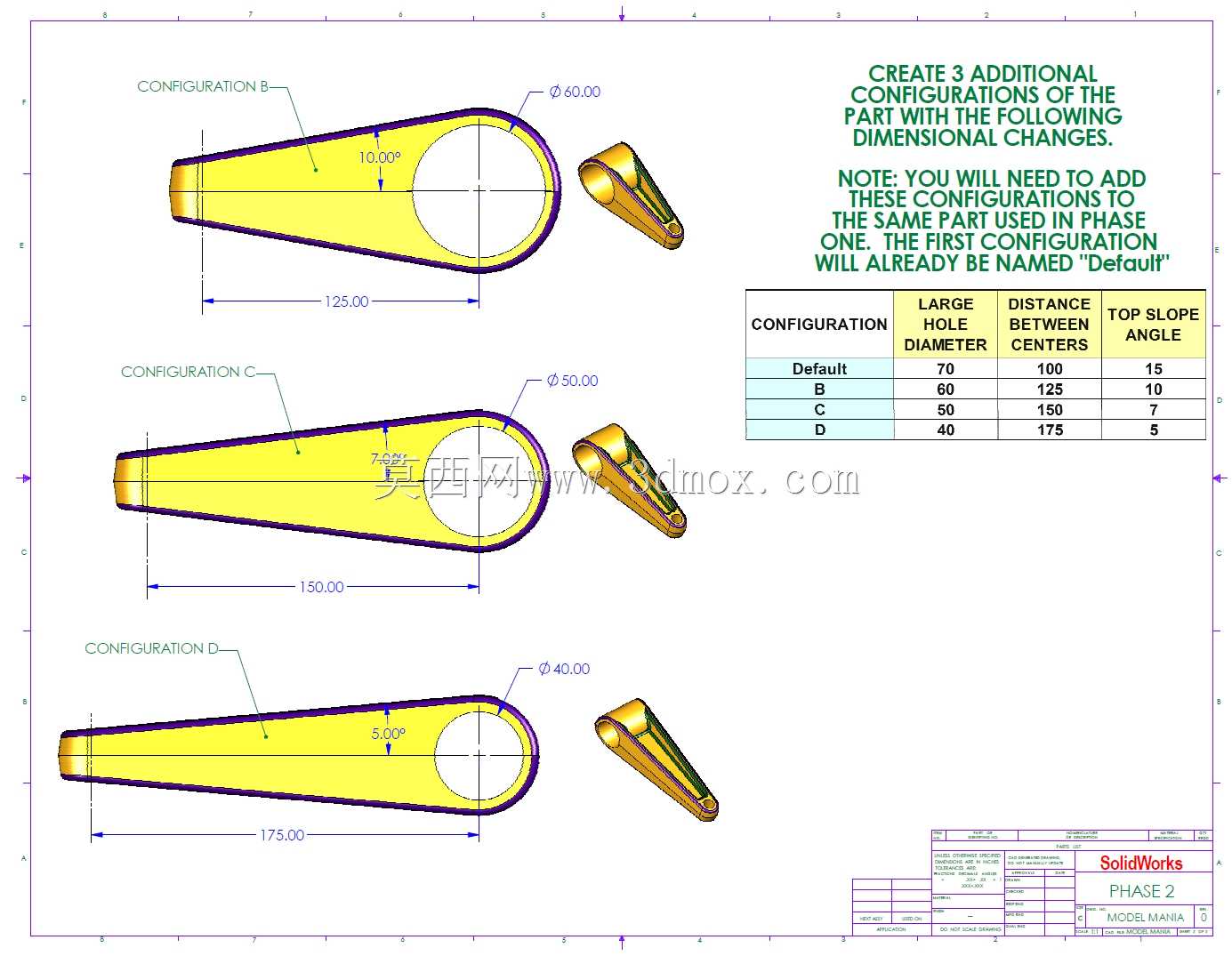

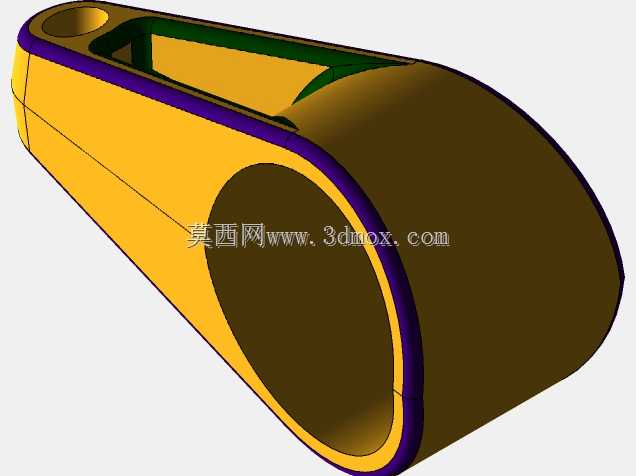

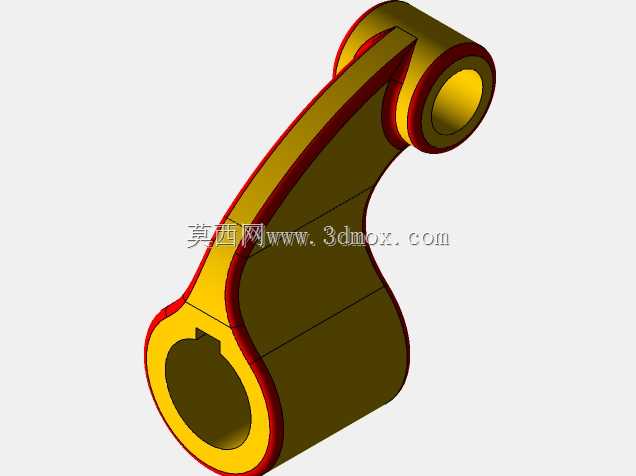

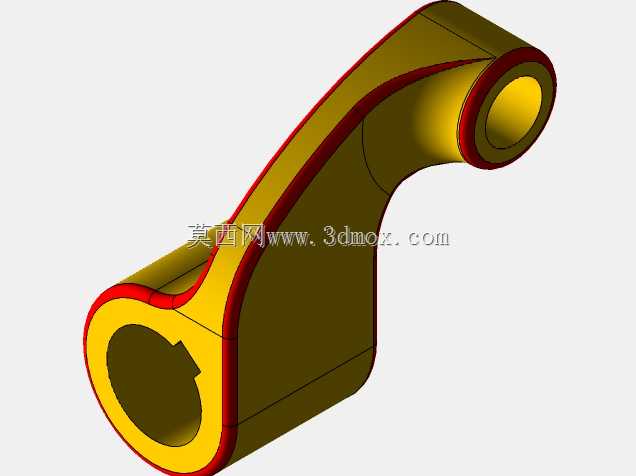

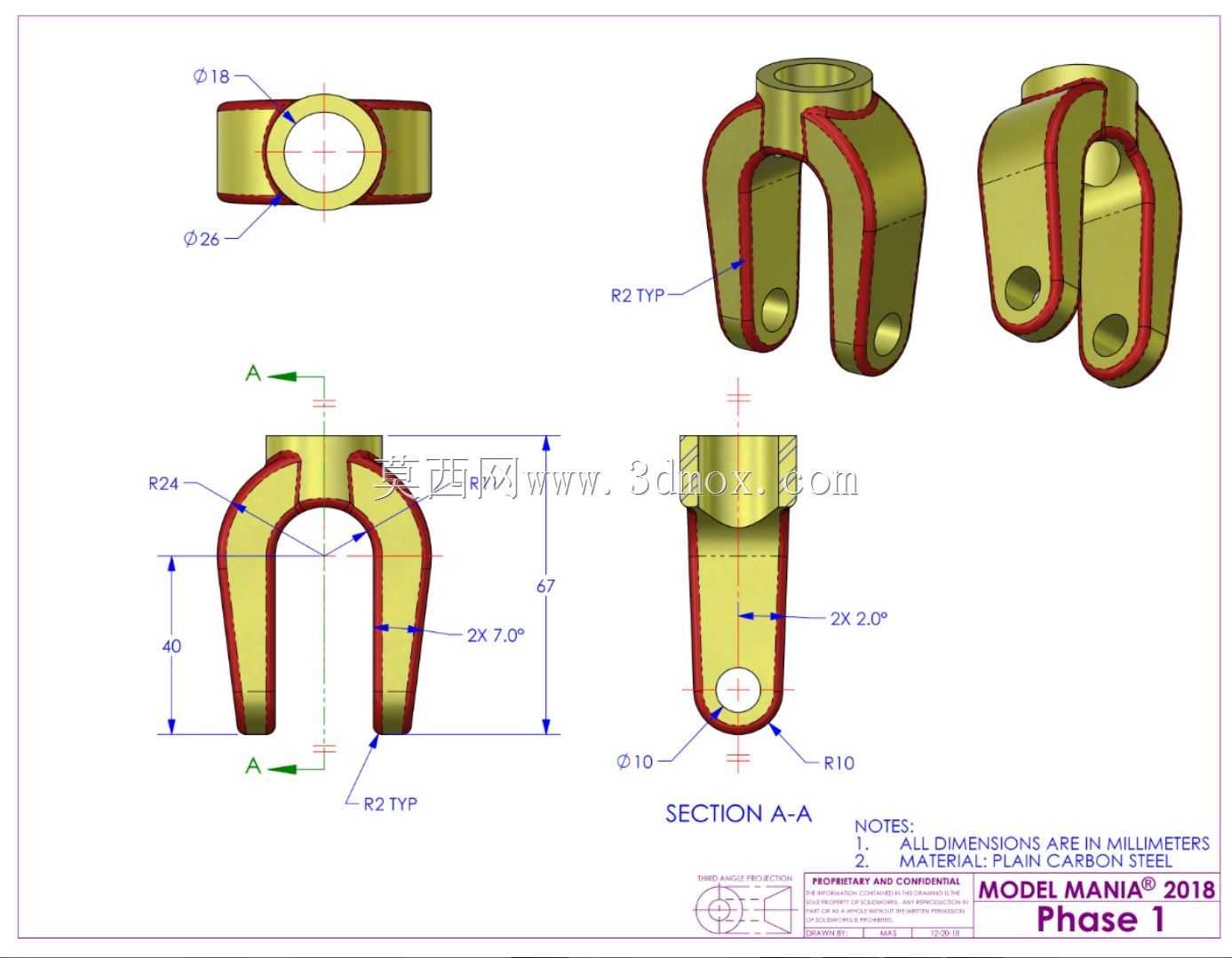

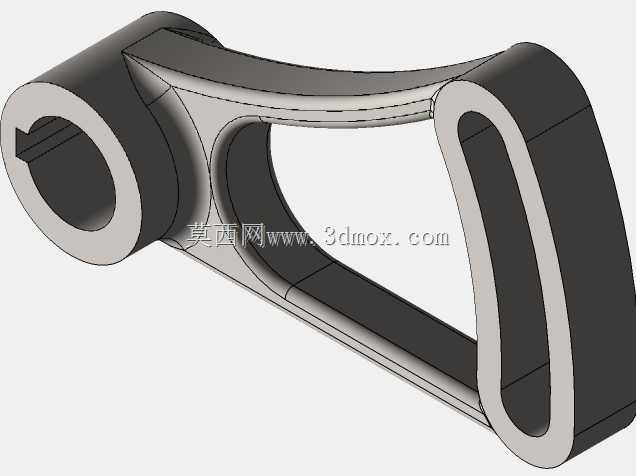

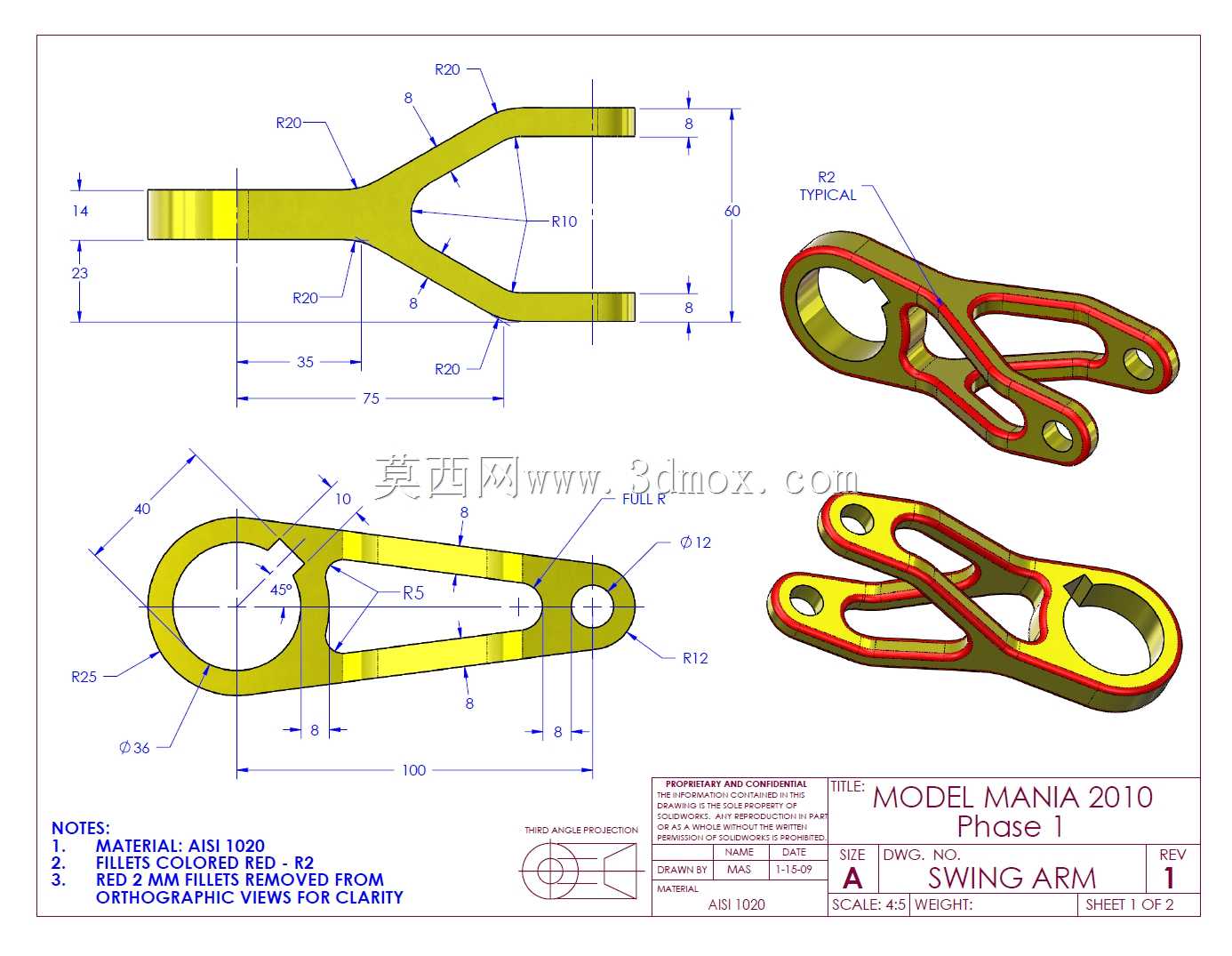

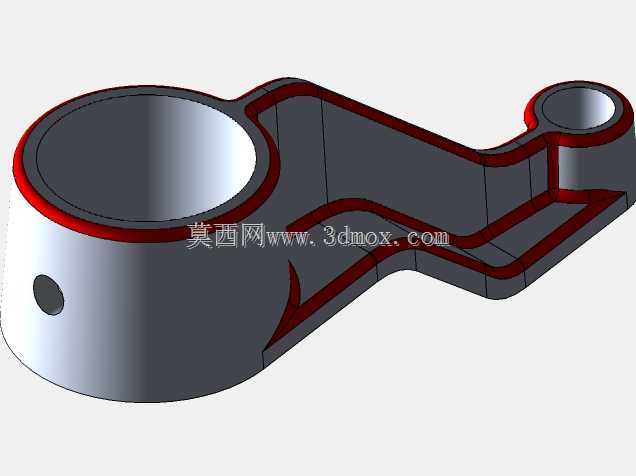

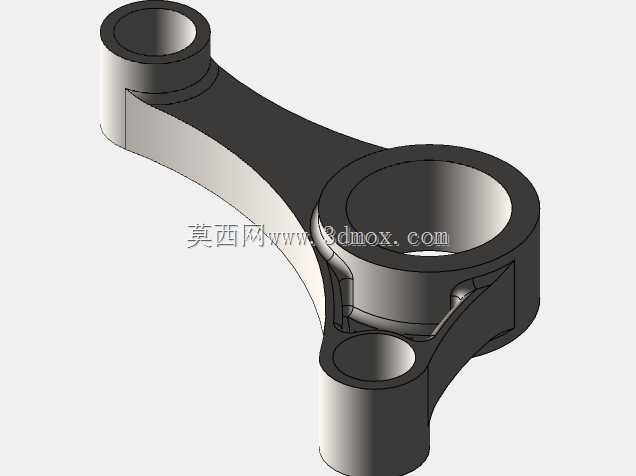

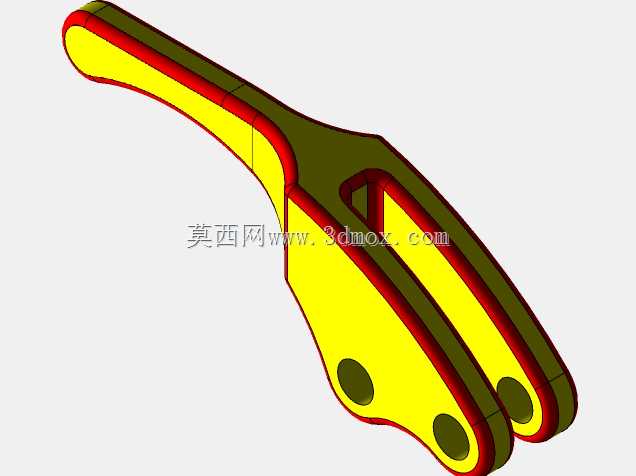

　　这类变径摇臂构件多应用在中小载荷的间歇传动链路中，常见于轻工输送设备的张紧调节端、小型动力机具的操纵传动端，以及专用工装的定位锁紧联动部位，核心作用是实现两个不同轴径铰接点之间的动力传递与行程转换，同时兼顾安装空间内的结构避让需求。从结构设计逻辑来看，构件一端采用大直径环形铰接端，内孔直径70mm，适配常规的销轴与自润滑衬套配合，可承受径向的交变载荷，环形端的壁厚均匀控制在7mm，既保证铰接部位的接触强度，也避免局部壁厚过大带来的应力集中问题；另一端为小直径铰接孔，孔径15mm，用于连接小规格的传动销轴或者操纵拉杆，两个铰接端的中心距控制在100mm，这个尺寸是根据常规传动行程的杠杆比计算确定，

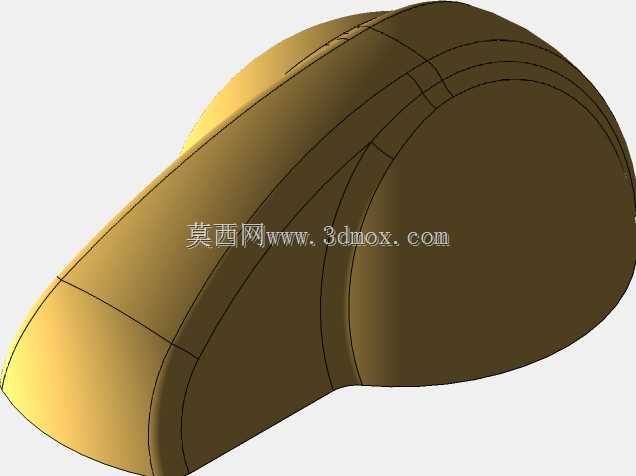

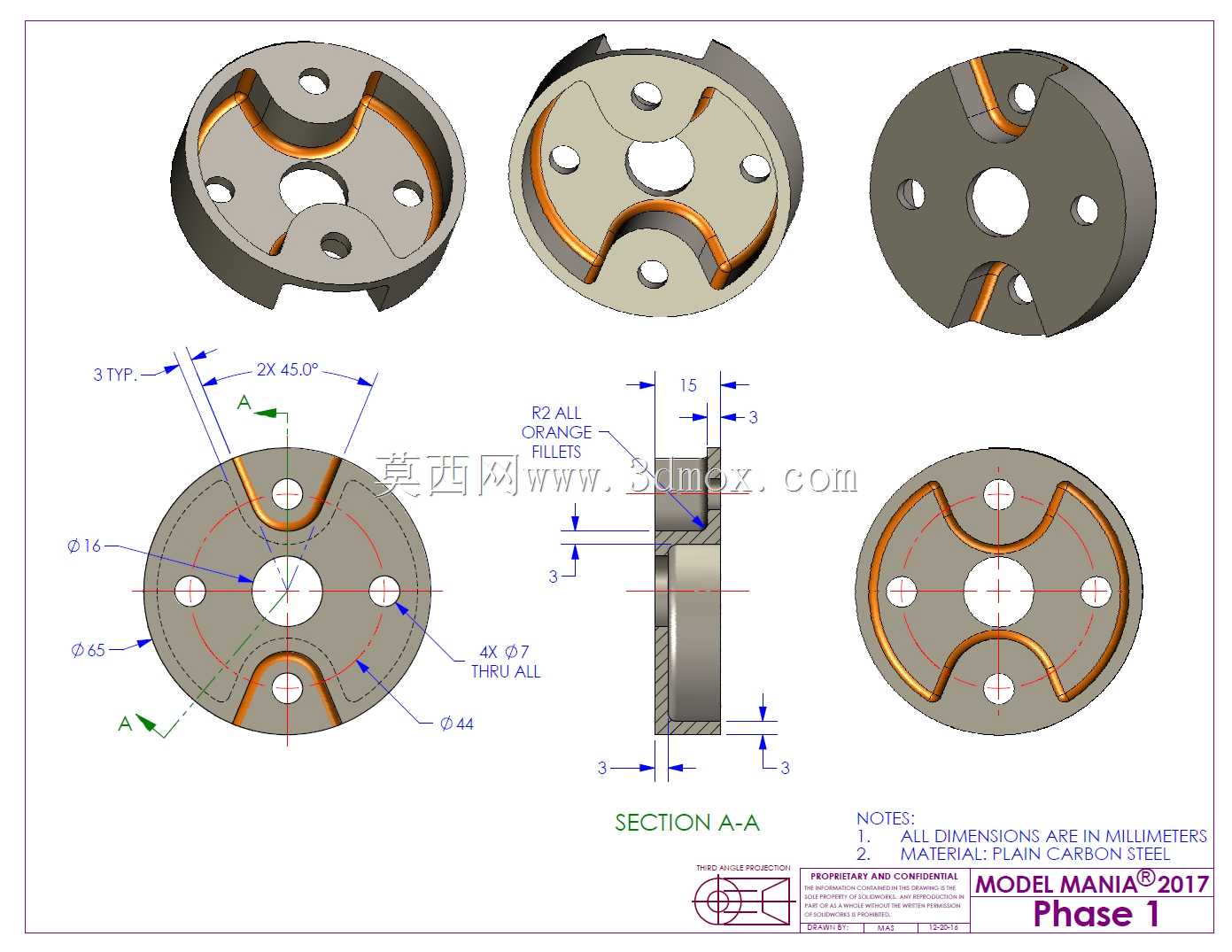

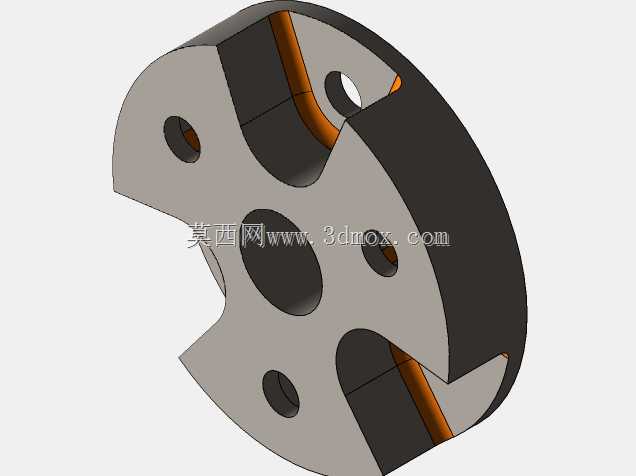

　　能够在有限的摆角范围内实现预期的行程放大或者力值传递。构件的主体采用锥形过渡的变截面结构，而非等截面直臂设计，一方面是为了顺着载荷传递的路径优化材料分布，从大端到小端逐步缩减截面尺寸，在保证整体抗弯、抗扭强度的前提下降低构件自身重量，减少传动过程中的惯性冲击；另一方面锥形结构的外轮廓做了7度的拔模斜度处理，不管是后续采用金属铸造还是注塑成型工艺，都能顺利完成脱模，适配批量生产的工艺要求。在细节结构处理上，构件的内侧设置了局部凹槽结构，凹槽深度14mm，这个结构并非减重槽这么简单，实际是为了避让传动链路中相邻的连杆或者机架凸台，避免摇臂在摆动过程中发生运动干涉，凹槽的内外边缘都做了圆角过渡处理，消除机加工或者成型过程中产生的锐边，

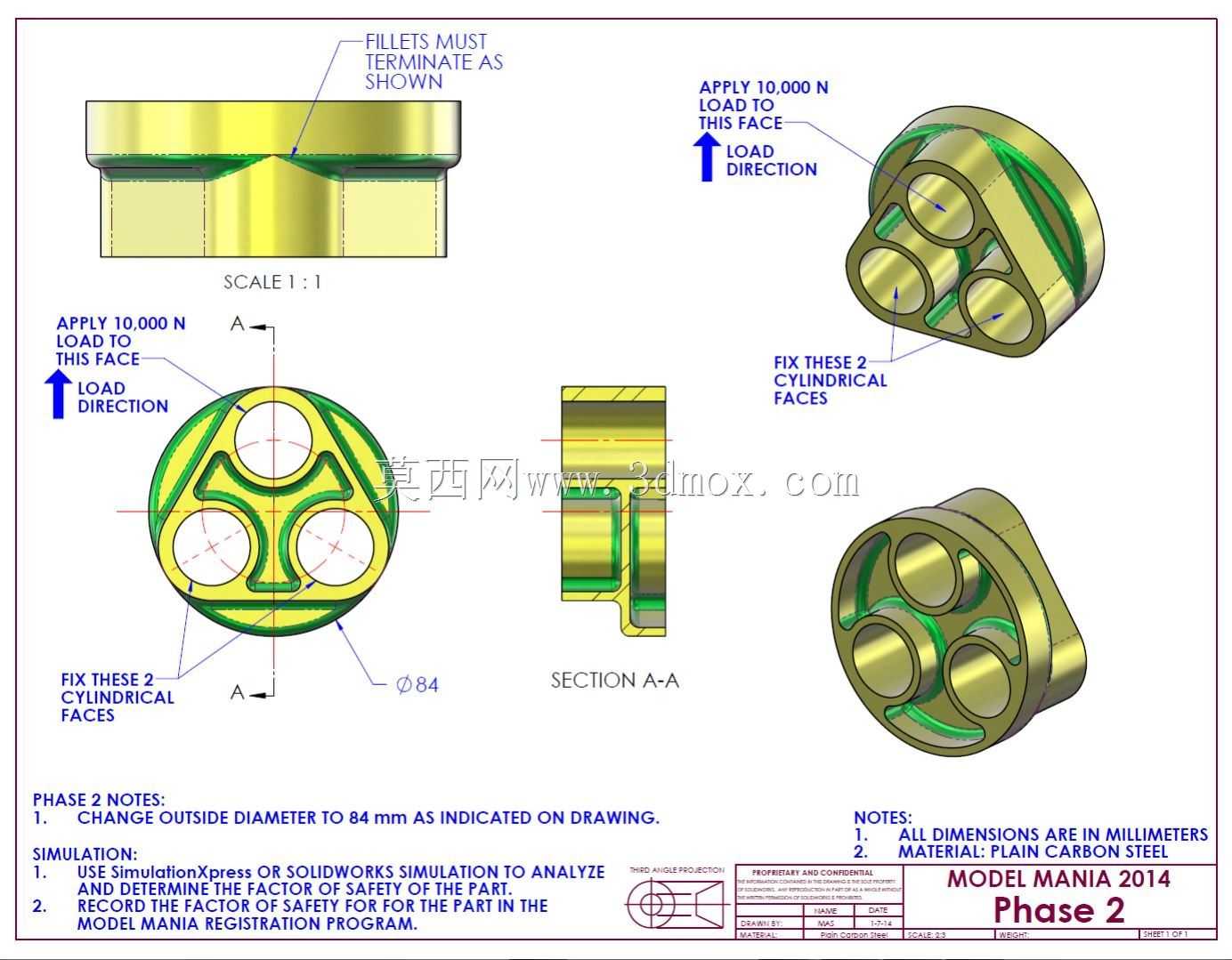

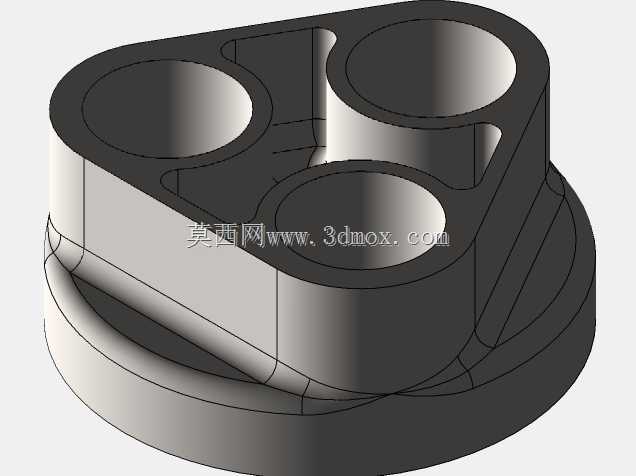

　　同时降低应力集中系数，避免交变载荷下在边角位置萌生疲劳裂纹。从安装边界来看，构件大端的外圆最大尺寸为84mm，小端的外轮廓宽度为15mm，整体摆角范围内的最大回转半径不超过110mm，在做整机布局的时候，只要预留出对应半径的无干涉空间，就能保证构件的顺畅摆动，不会和周边的管线、紧固件产生磕碰。构件的两个铰接孔的同轴度、端面垂直度都有明确的形位公差要求，大端孔的轴线与小端孔的轴线平行度公差控制在0.05mm以内，避免安装后出现别卡现象，加速铰接衬套的异常磨损。另外在锥形臂的上下表面，都做了15度的斜切面处理，一方面是进一步去除非承载区域的多余材料，另一方面也方便装配时的夹具夹持，在做销轴压装或者后期维护拆卸的时候，有可靠的施力面，

　　不会因为外轮廓是圆弧面导致夹持打滑。这类构件在实际选型替换的时候，除了核对两个铰接孔的中心距、孔径尺寸，还要重点确认锥形臂的截面厚度以及凹槽的位置尺寸，避免因为局部结构差异导致安装后出现运动干涉，很多现场替换的故障案例里，就是只核对了孔距和孔径，忽略了臂身的轮廓尺寸，导致摆动到极限位置时和周边部件卡滞，甚至造成整个传动链路的损坏。从受力特性来看，这类摇臂在工作过程中主要承受的是垂直于臂身平面的弯曲载荷，以及铰接孔位置的径向挤压载荷，所以在结构设计的时候，臂身的截面高度从大端到小端平滑过渡，没有出现截面的突变，保证力流的顺畅传递，不会在截面突变位置出现应力峰值。同时大端环形结构的端面和臂身的连接位置做了大圆角过渡，进一步分散铰接位置传递过来的载荷，避免长期受载后在连接位置出现断裂失效。
