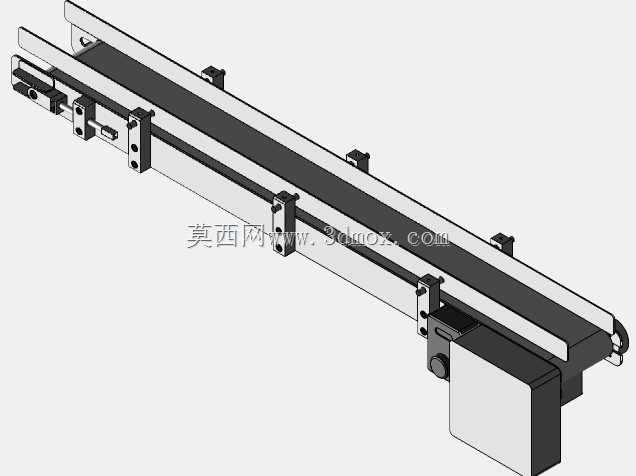

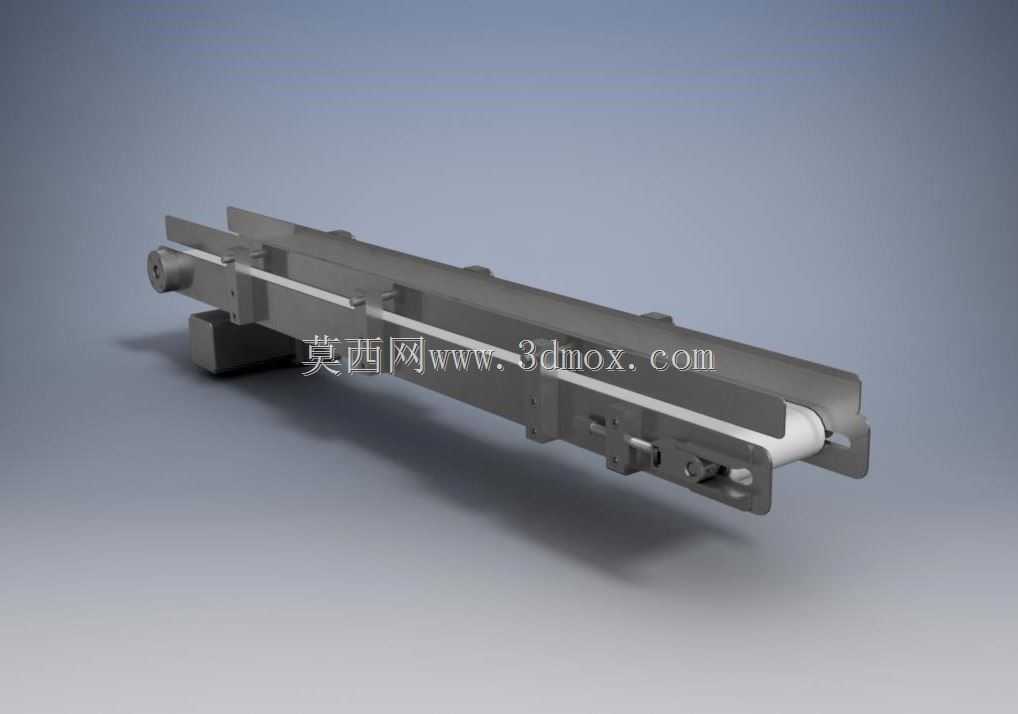

窄幅紧凑型微型输送机构三维结构

　　做了快十年非标设备结构设计，经手的输送类机构没有一百也有八十，这类窄幅微型输送机构，往往是整线布局里最容易被忽略但又最容易出适配问题的环节——很多刚入行的工程师总觉得输送机构就是架个电机套个皮带，真到小空间、轻载、高精度节拍的工位上，常规宽度的标准输送机根本塞不进去，强行改小的又容易出现皮带跑偏、负载不足、维护空间不够的问题。

　　这类微型输送机构的核心应用场景，集中在电子元器件组装线、小零件检测工位、精密件工序间转序、实验室小型物料传递这类场景，比如消费电子行业的贴片电容、小型接插件在视觉检测工位的短距离传送，或者医疗耗材组装线上小尺寸塑料件的工位间移载，常规的300mm以上宽度的皮带输送机不仅占空间，还会因为输送面过宽导致小零件定位偏移，增加后续抓取或者检测的对位难度。

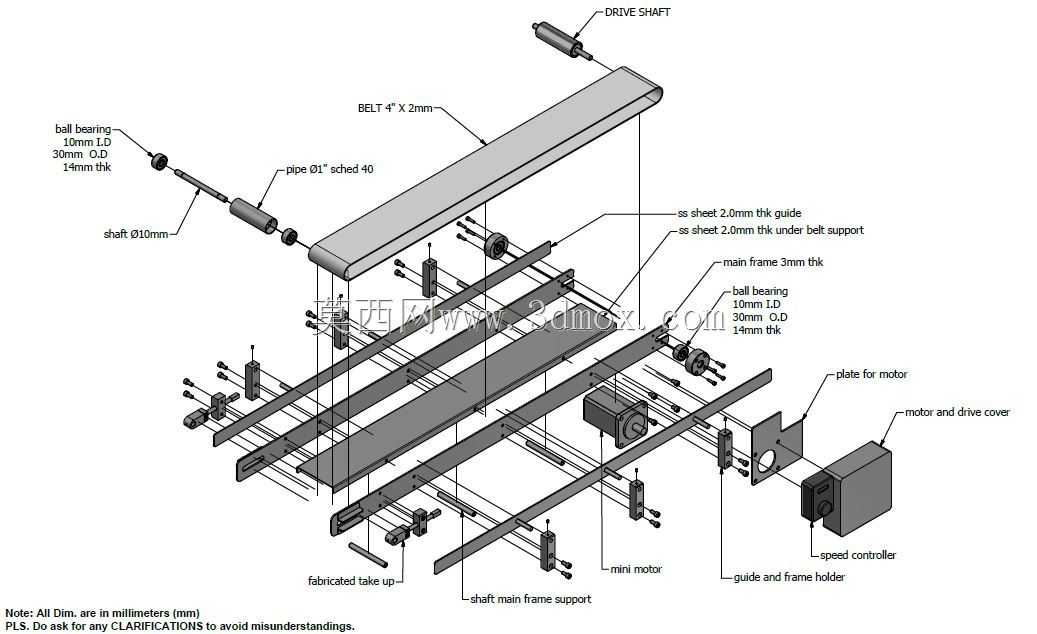

　　从结构设计逻辑上看，这类微型输送机构首先要控制整体截面尺寸，主体框架采用一体化挤压铝型材做主体支撑，相比拼接式的钣金框架，型材的直线度更好，长期运行不会因为焊接应力变形导致皮带跑偏，整体宽度控制在80mm以内，安装基准面做在型材底部，预留T型槽安装位，不需要额外做安装转接板，直接可以固定在设备台面或者型材机架上，安装孔位按照标准20mm间距排布，适配市面上绝大多数通用工业铝型材的安装模数，现场调整工位位置的时候不需要重新打孔，只需要滑动T型螺母就能固定，能大幅缩短现场调试的周期。

　　驱动端的设计没有采用常规的侧装电机布局，而是把驱动滚筒和驱动电机做了同轴集成设计，把驱动单元整体藏在输送线的端部框架内部，没有外凸的电机安装座，整线的端部外伸尺寸控制在50mm以内，对于那种两端都要贴近其他工位、预留间隙极小的布局场景，这种集成式驱动的优势特别明显——不会出现电机和相邻工位的机构撞件的问题，也不需要额外给电机预留避让空间。张紧结构做在从动端，采用细牙螺杆调节张紧行程，单边张紧行程预留15mm，足够覆盖皮带长期运行产生的拉伸量，调节的时候不需要拆解两侧的护板，直接从端部的调节孔用内六角扳手就能调整，维护的时候不用把整段线从机架上拆下来，在线就能完成皮带更换和张紧调整。

　　输送面的高度做了低重心设计，整体输送面距离安装基准面的高度控制在65mm，相比常规输送机100mm以上的高度，工件放置后的重心更低，输送速度开到0.5m/s的时候也不会出现小零件因为惯性倾倒的问题，适合输送重量在1kg以内的轻型工件。滚筒的直径做了20mm的小直径设计，两端的过渡位置做了圆弧倒角，工件从端部上下料的时候不会出现磕碰卡料的问题，尤其是带引脚的电子元器件，不会出现引脚卡进滚筒和框架间隙的情况。皮带选用的是2mm厚的白色PU材质，表面做了哑光处理，不会在视觉检测工位产生反光干扰工业相机的成像，皮带背面做了织物层，和滚筒之间的摩擦力足够，轻载运行的时候不会出现打滑丢转的问题，两侧的皮带挡边和框架之间的间隙控制在0.5mm以内，既不会因为间隙过小摩擦皮带增加运行阻力，也不会因为间隙过大卡进细小的零件碎屑。

　　很多人做这类微型输送机构的时候容易忽略机架的刚性问题，为了做小尺寸把型材壁厚做的太薄，结果皮带张紧之后框架出现向内的弯曲变形，运行一段时间就会出现皮带往一侧跑偏的问题，这个结构在框架内部每隔200mm就加了一根横向的支撑加强筋，同时在输送面的下方每隔100mm设置了一个支撑托板，托板采用耐磨的POM材质，皮带运行的时候托板直接承托皮带的下表面，即使输送的工件集中在皮带中间位置，也不会出现皮带下凹的情况，保证输送面的平面度控制在0.2mm/100mm以内，对于需要在输送过程中做视觉检测或者激光打标的工位，这个平面度足够保证焦距的稳定性，不需要额外增加工件顶升定位机构就能完成加工或者检测工序。

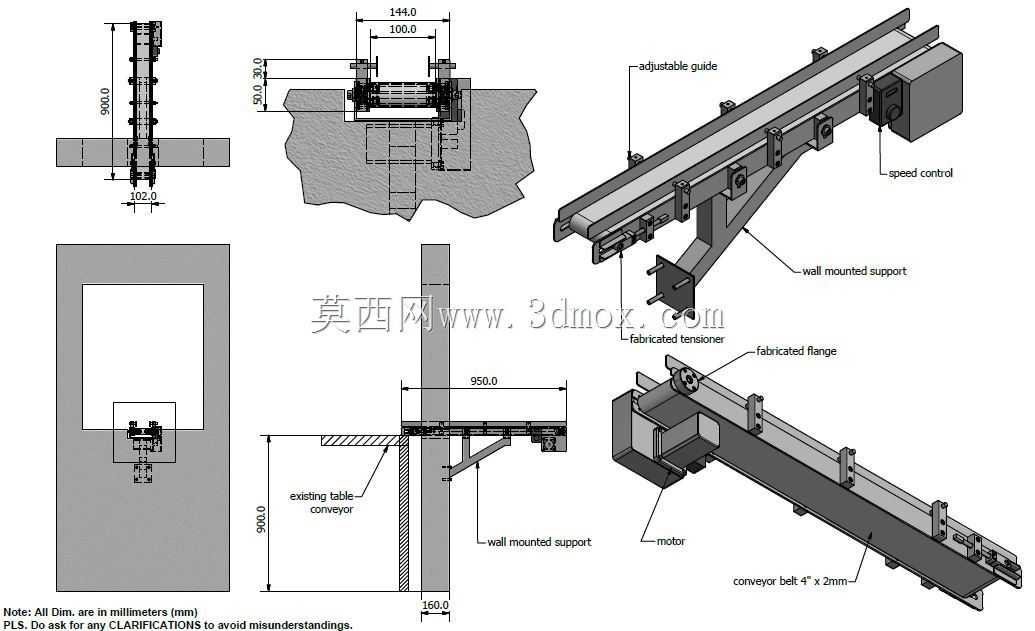

　　安装边界上，整段输送线的长度可以根据实际工位需求做模块化拼接，单段标准长度做300mm、500mm、800mm三个规格，拼接的时候用内置的连接板直接在型材槽内固定，拼接后的接缝高度差控制在0.1mm以内，不会出现皮带运行到接缝位置卡顿的问题。两侧的框架侧面预留了传感器安装槽，光电传感器、光纤传感器可以直接通过槽型螺母固定在侧面，不需要额外做传感器安装支架，检测工件到位的位置可以根据生产需求随意调整，适合多品种小批量的柔性生产场景。驱动电机选用的是24V直流减速电机，运行噪音控制在55分贝以内，适合放在实验室或者洁净车间这类对噪音有要求的场景，电机的转速可以通过外接调速器调整，输送速度可以在0.1m/s到0.8m/s之间无级调节，适配不同生产节拍的需求。

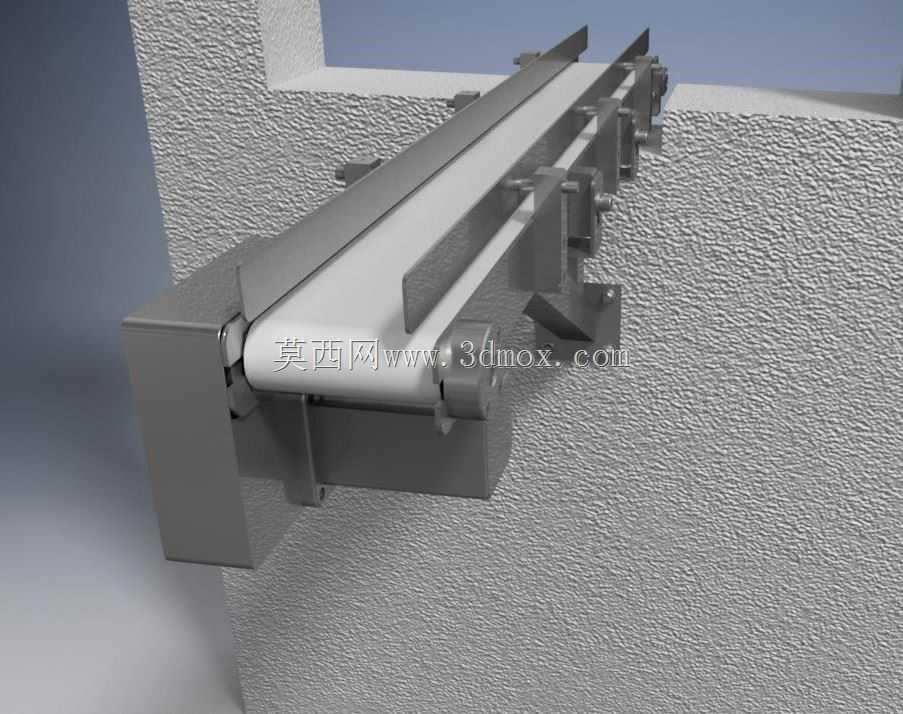

　　实际落地使用的时候，这类微型输送机构不需要做复杂的混凝土基础，直接通过螺栓或者压块固定在设备台架上就能使用，自身重量轻，单段500mm长度的整机重量不到3kg，后期产线调整布局的时候两个人就能轻松挪动位置，不需要动用吊装设备。日常维护也很简单，只需要定期检查皮带的张紧度，每隔三个月在两端的轴承位置加注少量润滑脂就能长期稳定运行，没有复杂的液压或者气动回路，故障率比重型输送机低很多，对于需要紧凑布局的轻型物料输送场景，这类结构的适配性远高于常规的标准输送设备。
