辐条式工业行走轮结构设计方案

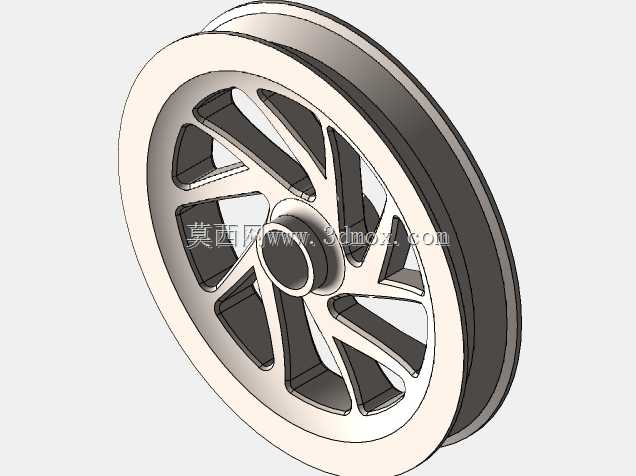

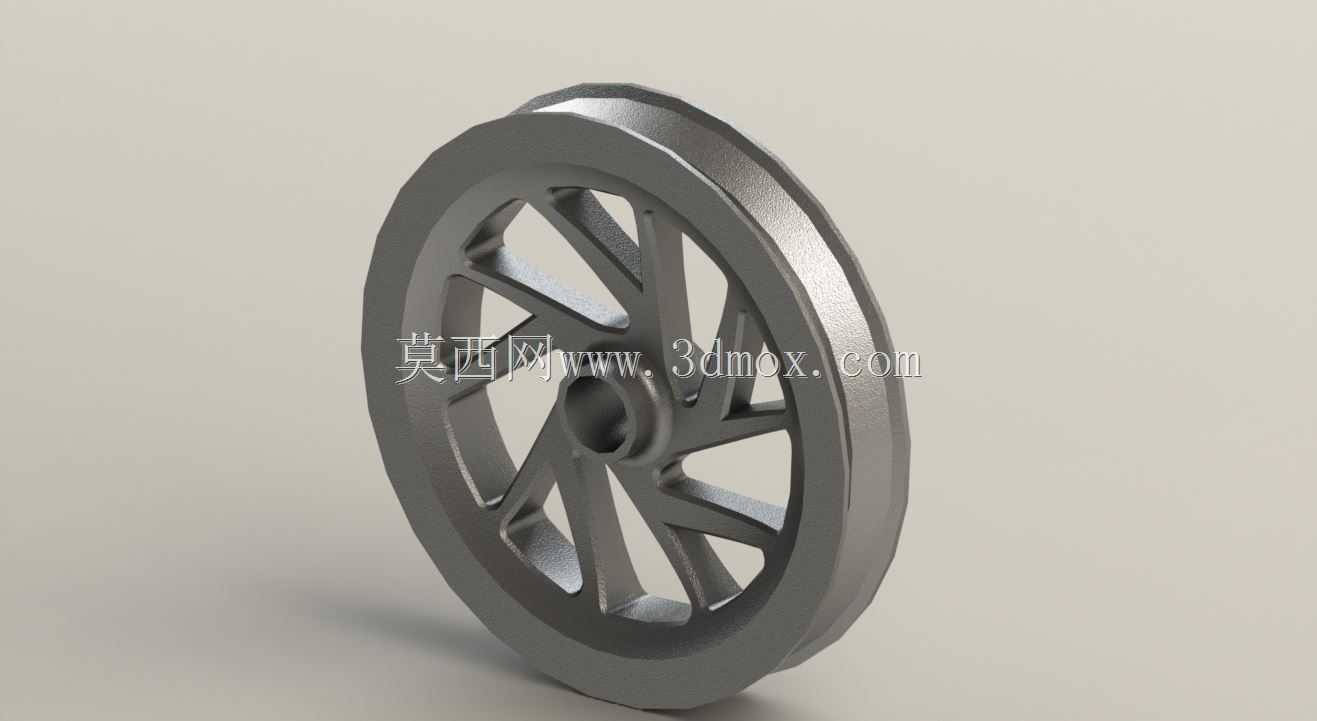

　　这类辐条式轮体常见于中小型工业输送设备、手动搬运机具、轻载轨道行走机构以及部分非标自动化线的移动工位端，区别于实心轮的厚重结构，辐条构型在保证轮体径向承载能力的前提下，能大幅降低自身转动惯量，启动与制动过程的动力损耗更小，尤其适合频繁启停的往复行走工况。从结构设计逻辑来看，轮缘部分采用了双侧凸起的限位结构，轮缘工作面做了微弧过渡处理，既可以适配平轨道的行走接触面，降低轮缘与轨道侧面的硬摩擦概率，也能在一定偏移量范围内自动纠偏，避免行走过程中出现卡滞、脱轨的问题。轮辐采用对称式斜向辐条布局，每根辐条的截面做了等强度变厚设计，靠近轮毂的位置截面尺寸更大，向轮缘延伸时逐步收窄，这种构型能均匀分散轮面承受的径向载荷，

　　避免应力集中在辐条与轮毂的连接位置，同时斜向布置的辐条还能承受一定的周向扭矩，在轮体传递动力时，不会出现辐条根部断裂的问题。轮毂部分设计了贯通的安装轴孔，轴孔内壁预留了键槽安装位，可以适配平键连接的动力输入轴，也可以加装无油衬套作为从动轮使用，安装边界上，轮毂的轴向长度略宽于轮辐的安装平面，两侧伸出的定位台可以直接卡在安装支架的轴承位内，不需要额外加装轴套定位，装配时能减少零件数量，降低装配累计误差。轮缘的踏面宽度根据承载等级做了匹配设计，踏面表面粗糙度控制在合理区间，既保证行走时的摩擦力足够，不会出现打滑空转，也不会因为接触面过于粗糙造成轨道过度磨损。在实际选型应用中，这类轮体的单轮额定承载需要匹配轮辐的截面尺寸与材质参数，

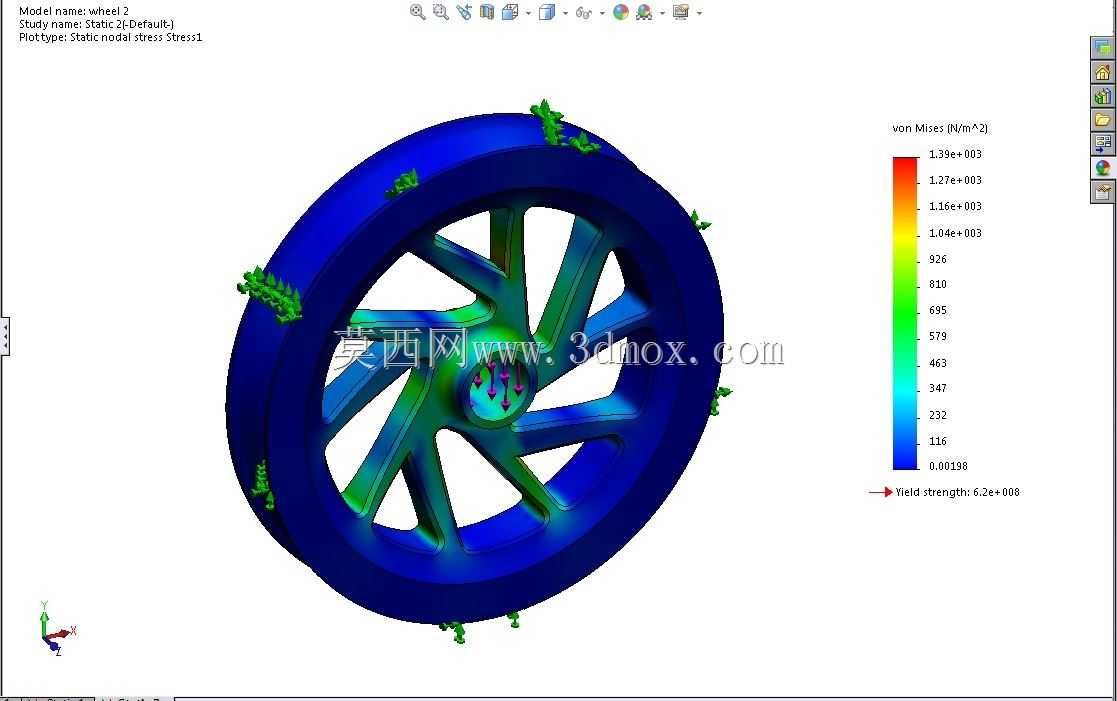

　　当用于轻载输送线时，可采用工程塑料或者铸铝材质降低自重，用于手动搬运车或者轨道小车时，采用球墨铸铁或者铸钢材质，配合表面淬火处理提升踏面的耐磨性能。设计过程中需要重点校核辐条的弯曲疲劳强度，尤其是轮体经过轨道接缝或者路面凸起时的冲击载荷，斜向辐条的倾斜角度经过优化，能将冲击载荷分解为沿辐条轴向的压应力与小部分切应力，充分利用金属材料抗压性能优于抗拉性能的特性，提升轮体的抗冲击能力。轮体的转动平衡也在设计阶段做了考量，所有辐条的重量差控制在极小范围内，轮缘的周向壁厚均匀，高速转动时不会出现明显的径向跳动，降低行走过程中的振动与噪音。安装时需要注意轴孔与安装轴的配合公差，作为主动轮使用时采用过渡配合加键连接，保证扭矩传递可靠，

　　作为从动轮使用时采用间隙配合，配合衬套或者轴承保证转动灵活，轮体两侧的安装支架需要预留足够的轴向间隙，避免轮体受热膨胀后出现卡滞。另外轮缘的双侧凸缘高度做了合理控制，既能够起到防脱轨的限位作用，也不会因为凸缘过高在经过轨道岔口时出现干涉，适配多数常规轻型轨道的安装尺寸要求。
