立式离心式转速调节执行机构结构

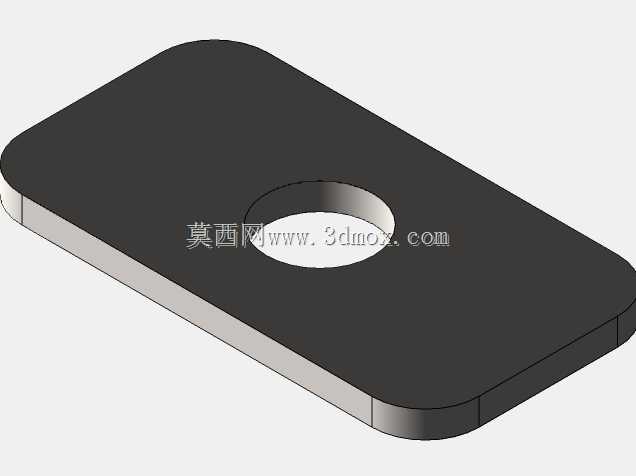

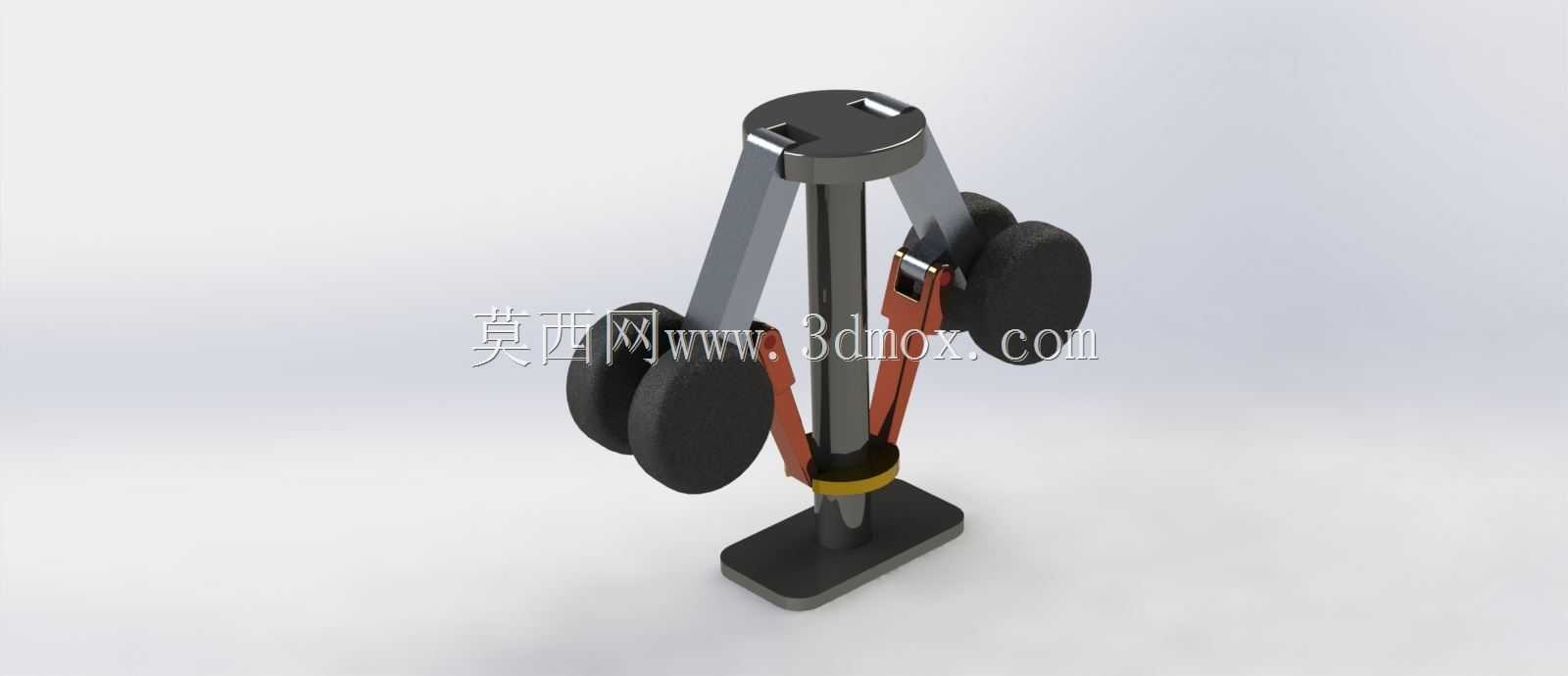

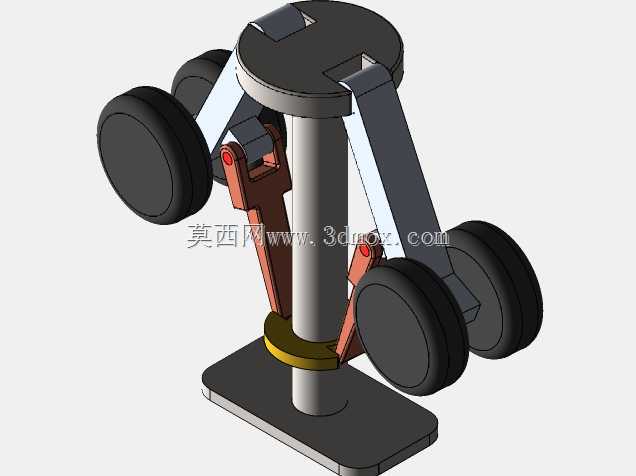

　　在蒸汽轮机、小型内燃机、水力发电机组以及早期的工业汽轮机转速控制回路中，离心调速器是纯机械液压调速系统里最核心的转速感知与执行前置部件，完全依靠旋转产生的离心力完成转速-位移的信号转换，不需要额外的供电或者传感元件，在一些对可靠性要求极高、工况环境复杂的偏远地区动力设备上，这种纯机械结构的调速部件至今仍有不可替代的应用价值。这套结构采用立式同轴布置，核心的旋转主轴沿竖直方向安装，底部设置方形安装底座，底座上预留了与设备输出轴对接的安装定位面，安装时需要保证主轴的旋转轴线与动力输出轴的同轴度控制在合理公差范围内，避免高速旋转时产生额外的偏摆振动，底座的安装边界尺寸适配多数中小型动力设备的端盖安装位，

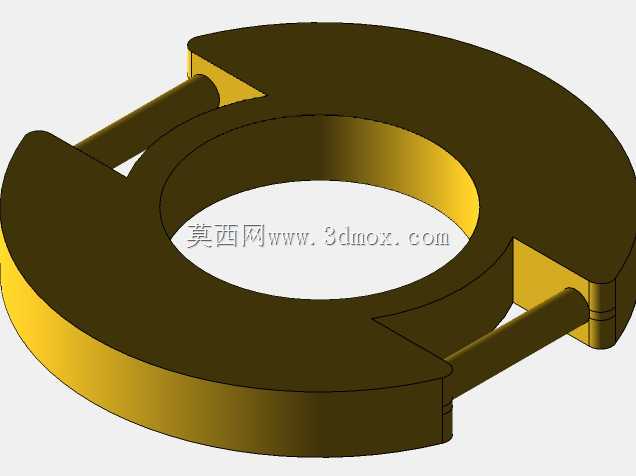

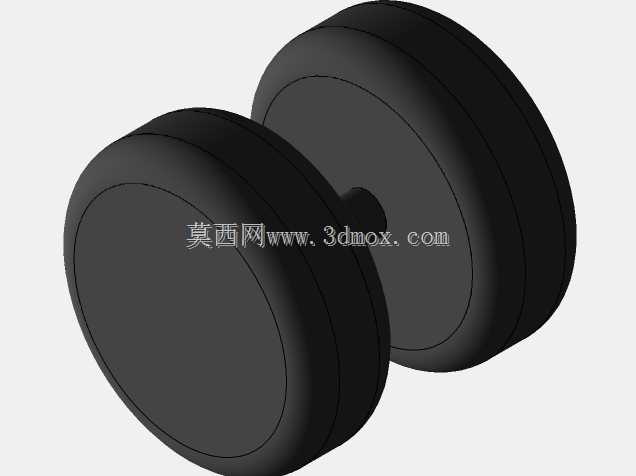

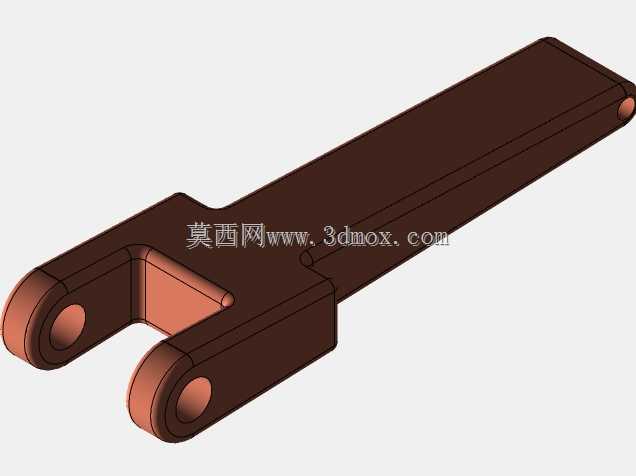

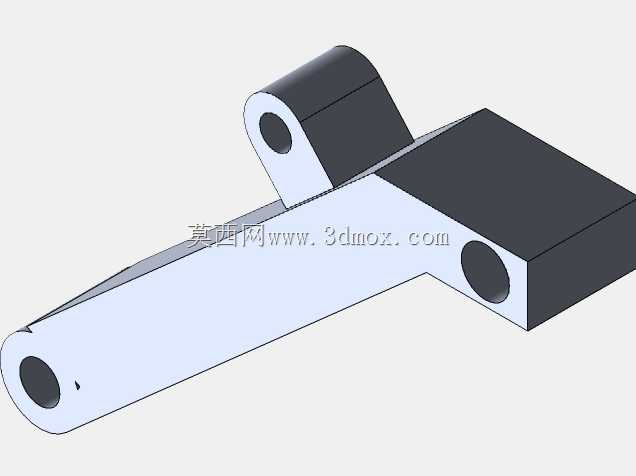

　　不需要对原有设备的安装面做大规模改造就能完成适配。主轴上部对称布置了两个质量块，也就是行业内常说的飞锤，两个质量块通过铰接的金属摆臂与主轴上部的连接架相连，摆臂的铰接点预留了足够的摆动间隙，当主轴随动力轴旋转时，两个质量块会在离心力的作用下绕铰接点向外张开，转速越高，离心力越大，质量块的张开角度也就越大。摆臂的下端通过联动铰接头与主轴上的滑动套环连接，套环可以沿着主轴的轴向做上下滑动，套环下方设置了复位弹性元件，当转速降低时，离心力减小，弹性元件的复位力会推动套环上移，带动摆臂向内收拢，整个运动过程是连续线性的，能把转速的变化实时转换成套环的轴向位移，这个位移可以直接连接到液压控制阀的阀芯，或者通过连杆机构连接到蒸汽机的节流阀、

　　内燃机的节气门，通过改变动力输入的介质流量来调整动力输出，最终把设备的转速稳定在设定的区间内。设计这套结构的时候，首先要核算两个质量块的质量参数与摆臂的力臂长度，匹配复位弹性元件的刚度系数，保证在设备的额定工作转速区间内，套环的轴向位移量与转速变化呈近似线性的对应关系，避免出现调节死区或者调节超调的问题；其次所有铰接转动的位置都要考虑耐磨设计，铰接销轴采用耐磨材质加工，装配时预留合理的配合间隙，保证长期往复摆动过程中不会出现卡滞，毕竟这类调速部件一旦卡滞，会直接导致动力设备转速失控，引发严重的设备事故。从结构布局来看，两个质量块完全对称布置，旋转时的动平衡性能较好，不需要额外做过多的动平衡校正就能满足中低转速下的运行要求，

　　质量块的外形采用圆弧过渡设计，减少高速旋转时的空气阻力，同时避免棱角位置产生应力集中。整个机构的运动部件没有复杂的异形结构，所有零件都可以采用常规的机械加工工艺完成制造，维护时只需要定期检查铰接位置的磨损情况、复位元件的弹力衰减情况，不需要复杂的专用维护工具。在实际的设备配套中，这类离心调速结构常被用在没有电控条件的农用动力机械、偏远地区的小型水力发电设备，以及一些老式工业设备的转速保护回路中，即使后续的电控调速系统出现故障，这套纯机械的调速结构也能作为最后的转速保护屏障，避免设备出现飞车事故。建模过程中需要重点关注各个铰接位置的配合间隙，以及滑动套环与主轴的同轴度关系，保证运动仿真时整个机构的动作流畅，没有干涉卡顿，摆臂的转动角度范围要匹配实际工作中的最大转速对应的张开量，避免出现结构限位与实际工作需求不匹配的问题。
