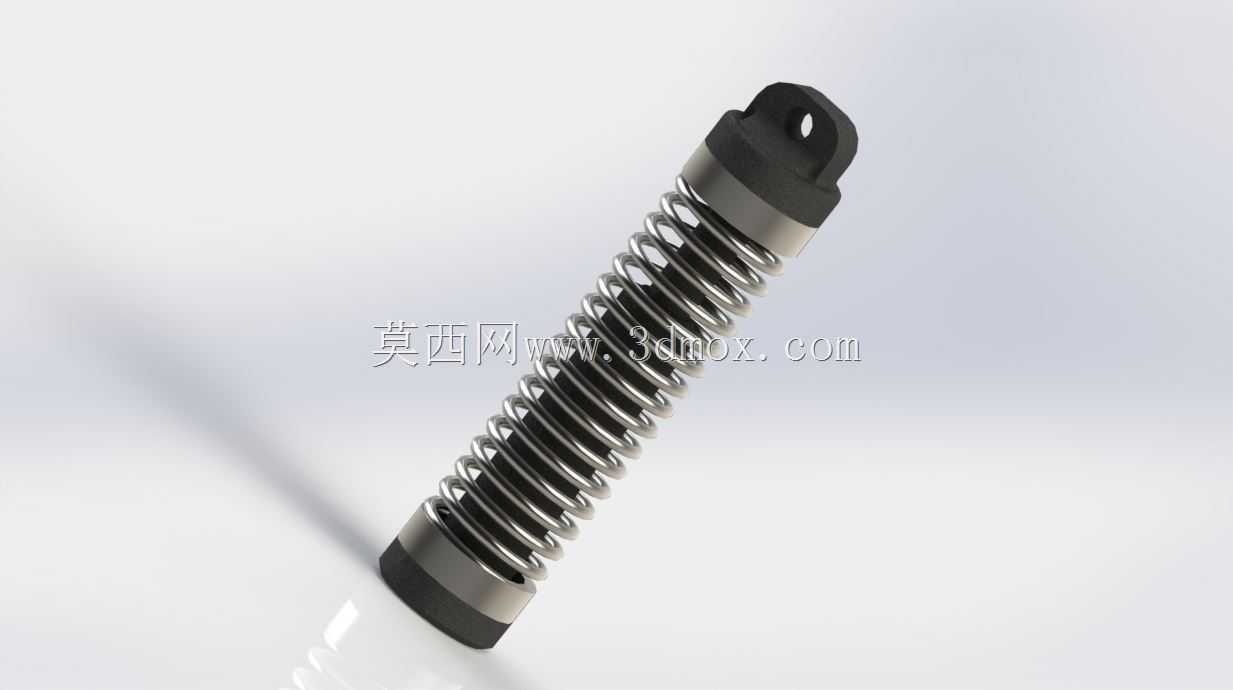

带减震总成的车用螺旋弹簧结构设计

　　在乘用车辆、非道路作业机械的行走悬挂系统中，这类集成减震阻尼结构的螺旋弹簧是承担载荷传递、振动过滤的核心部件，区别于单独使用的圆柱螺旋弹簧，该结构将阻尼芯体与弹簧本体做了同轴集成设计，两端的连接吊耳直接适配悬挂摆臂与车架的安装点位，省去了额外的导向套、限位座的装配空间，在紧凑型代步车辆、小型电动作业设备的前悬结构中应用十分广泛。从实际工况适配角度看，该部件的核心作用是在车轮受路面冲击产生垂向位移时，依靠螺旋弹簧的刚性形变吸收冲击动能，同时内置的阻尼总成提供往复运动的阻尼力，避免弹簧出现持续余振，保证轮胎与路面的贴合度，提升行驶过程中的操控稳定性与乘坐舒适性。设计过程中首先要确定的是弹簧的线刚度参数，需要匹配对应车型的簧下质量、

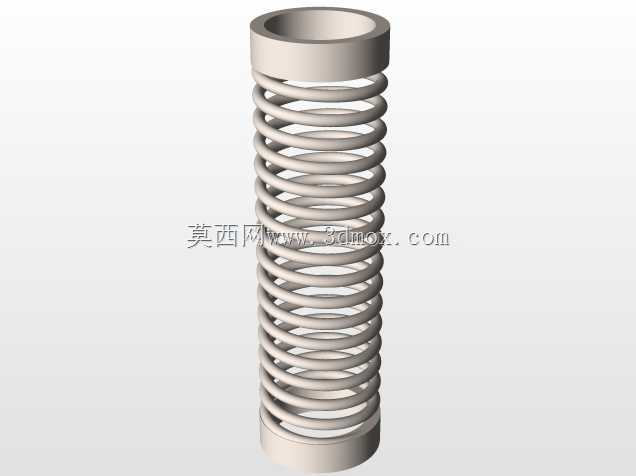

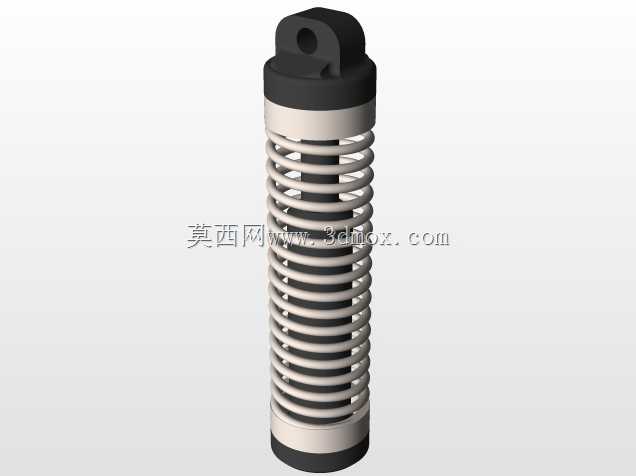

　　满载轴荷以及设计偏频要求，通常这类小型悬挂用弹簧的线刚度控制在15-25N/mm区间，既能保证空载状态下的缓冲灵敏度，也能避免满载时弹簧并圈出现刚性冲击。弹簧的圈径、有效圈数也是设计中的核心参数，该结构采用等节距圆柱螺旋弹簧设计，弹簧中径与阻尼外筒的外径预留1.5-2mm的径向间隙，避免弹簧压缩过程中与阻尼筒发生剐蹭磨损，有效圈数根据刚度要求计算后取6.5-8圈，两端各设置1圈的支承圈并做磨平处理，保证弹簧受压时端面受力均匀，不会出现偏载侧弯的问题。两端的连接端采用带通孔的吊耳结构，吊耳与弹簧端盖采用一体化铸钢成型，端盖与阻尼筒的活塞杆、外筒分别做刚性连接，吊耳的通孔直径适配通用的M10-M12悬挂连接螺栓，安装面做了铣平处理，

　　保证连接时的贴合度，避免螺栓受剪切力出现断裂。安装边界方面，该部件的自由长度根据悬挂行程设计要求控制在180-220mm区间，最大压缩量不超过自由长度的35%，安装时两端吊耳的轴线需要保持平行，避免安装错位导致弹簧受侧向力，长期使用出现弹簧变形、阻尼漏油的问题。从结构细节看，弹簧表面做了发黑防锈处理，端盖与阻尼筒的连接位置设置了橡胶防尘罩，避免路面泥沙、积水进入阻尼筒内部磨损密封件，提升部件的整体使用寿命。在实际选型匹配时，需要注意该部件的最大承载能力要对应车型的最大单轮载荷，预留1.5倍的安全系数，同时阻尼力的调校要与弹簧刚度匹配，阻尼过大则会导致悬挂过硬，路面冲击直接传递到车架，阻尼过小则无法抑制弹簧余振，

　　出现车辆颠簸后反复晃动的问题。这类集成式弹簧减震总成相比传统的分离式弹簧减震结构，装配工序更简单，整体结构更紧凑，不需要在车架上单独设置弹簧安装座，很适合在空间受限的小型代步车、电动滑板车、小型园林作业机械的悬挂结构中使用，在三维建模过程中，需要重点验证弹簧压缩到极限行程时的并圈间隙，以及吊耳在最大载荷下的结构强度，避免出现应力集中导致的部件断裂，同时要模拟弹簧在最大压缩、拉伸行程下的形态，确认不会与周边的车架结构、传动部件发生运动干涉，保证实际装配后部件可以正常工作。
