倾斜式振动测试工装夹具结构设计

　　在产品环境可靠性验证环节，振动测试是模拟产品在运输、实际运行过程中承受交变振动载荷的核心试验项目，这类测试对装夹工装的刚性、安装精度、载荷传递效率有极高要求，一旦工装自身固有频率与试验激励频率重合引发共振，或是装夹面贴合度不足导致载荷传递失真，会直接造成测试数据偏差，甚至出现被测件飞出、工装结构开裂的安全事故。这款倾斜式振动测试夹具，正是针对需要模拟特定安装倾角下振动工况的被测件开发的专用装夹结构，区别于常规水平安装的振动台转接板，它通过一体化的三角支撑框架，实现了被测件安装面与振动台基准面的固定倾角设置，无需额外加装角度垫块，避免了多层叠装带来的连接刚性损失。

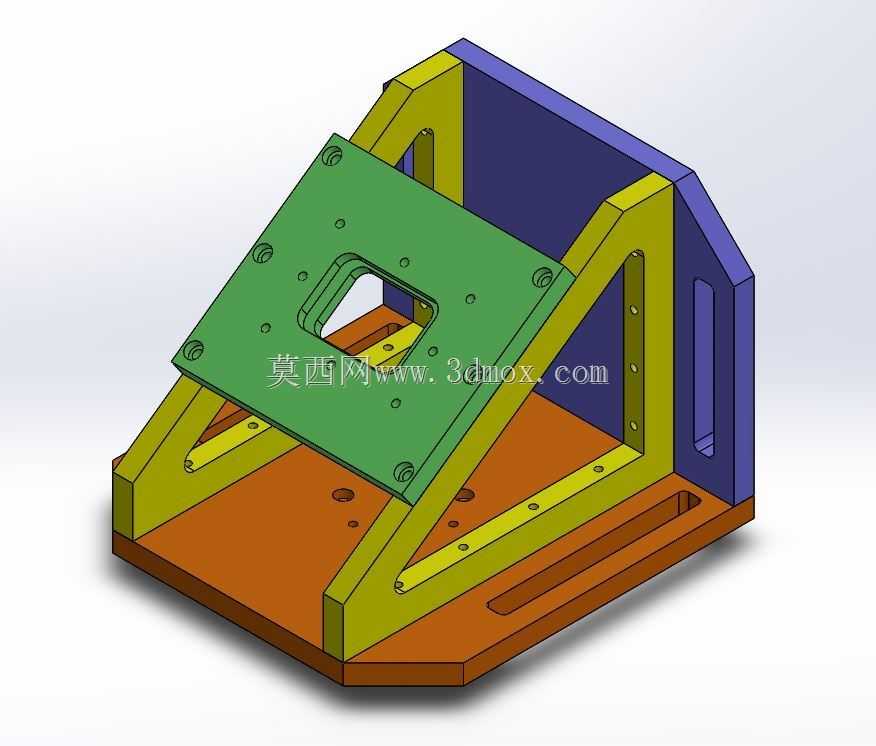

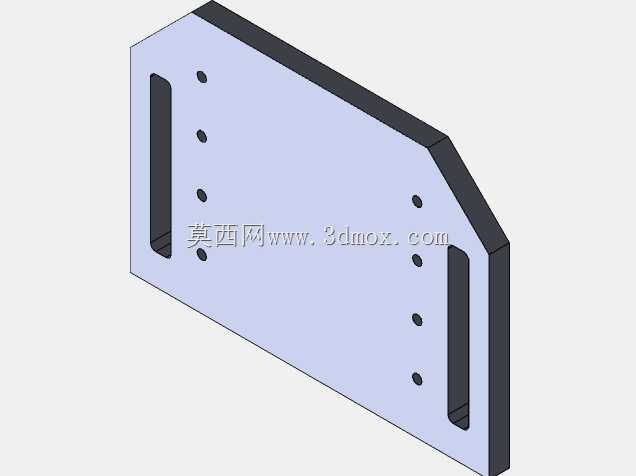

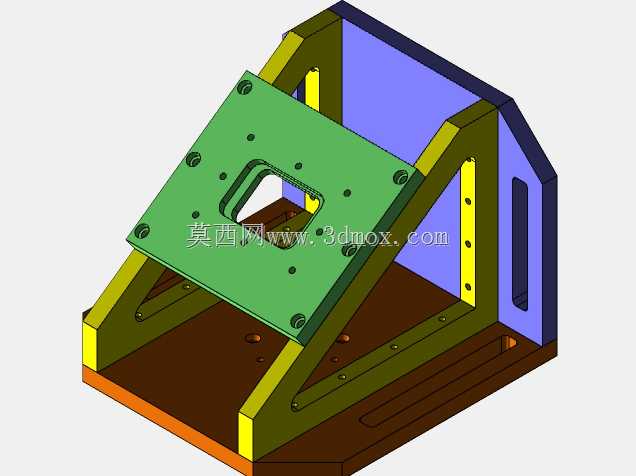

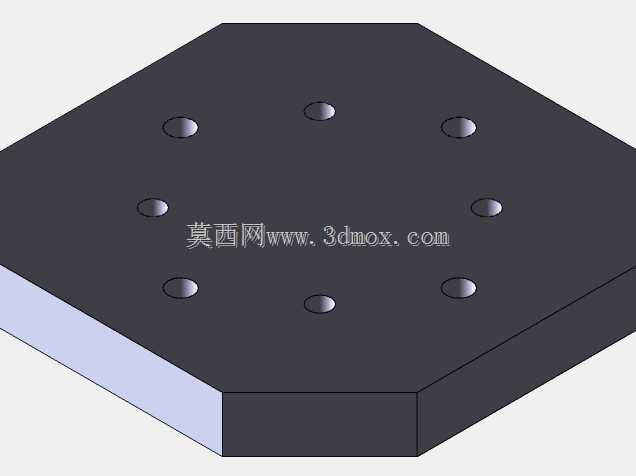

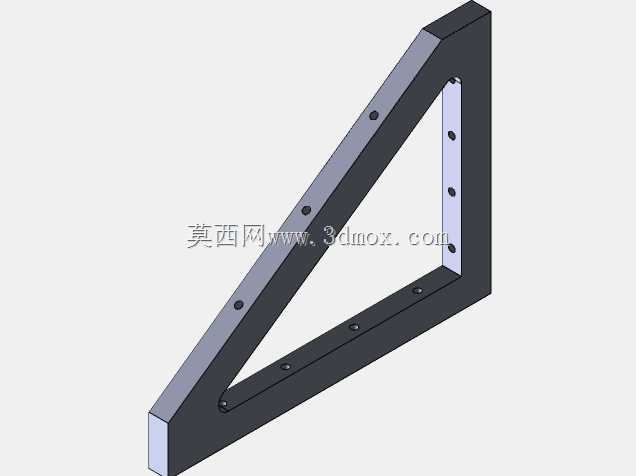

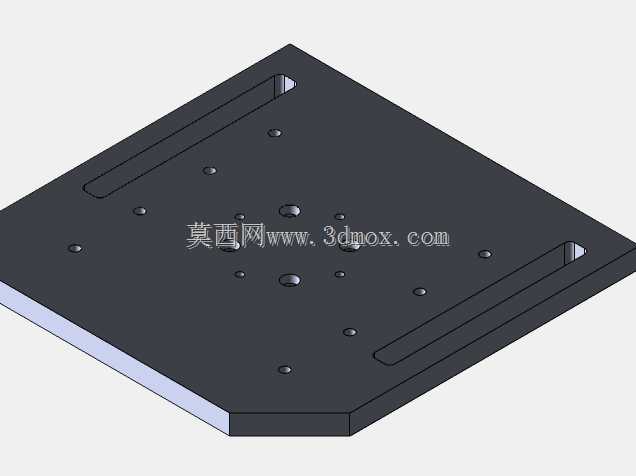

　　从结构布局来看，整套夹具分为底部安装基板、双侧三角支撑立板、倾斜安装面板三个核心组成部分，底部基板采用带长圆形安装槽的板式结构，安装槽沿基板长度方向对称布置，可适配不同螺孔间距的振动台台面，安装时通过T型螺栓穿过长槽与振动台锁紧，长槽的调节余量可以覆盖常见的电动振动台、液压振动台的台面安装孔距范围，无需针对不同台体重新加工基板孔位。基板底部做了全平面铣削加工，平面度控制在0.05mm以内，保证与振动台台面的完全贴合，避免局部悬空导致的应力集中。双侧三角支撑立板采用厚板切割成型，与底部基板、倾斜安装面板之间采用螺栓连接加定位销的组合固定方式，连接面经过精铣处理，装配后支撑立板的垂直度偏差不超过0.1mm，三角结构的斜边与倾斜安装面板背面完全贴合，形成稳定的三角形受力体系，在承受X、Y、Z三个方向的交变振动载荷时，支撑结构不会出现侧向形变，保证倾角的稳定性。

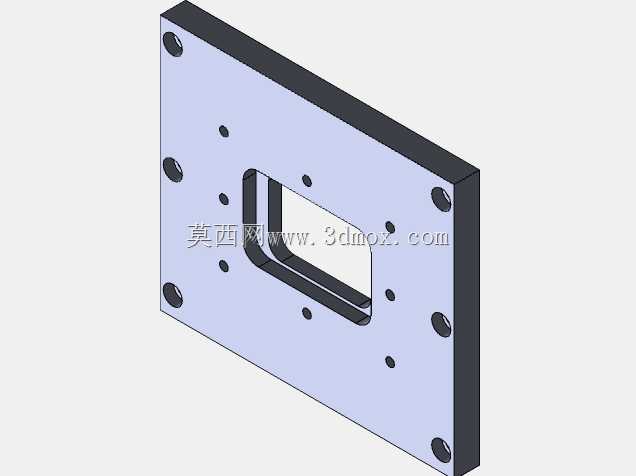

　　倾斜安装面板是直接与被测件接触的部分，面板上按照通用装夹需求加工了阵列布置的螺纹安装孔，同时预留了中心避让窗口，这个窗口一方面可以减轻面板自身重量，降低工装整体重量对振动台推力的额外消耗，另一方面可以适配被测件底部带凸起结构、或是需要从背面走线、接传感器的测试需求，避免装夹时出现干涉。面板的安装面同样做了精铣处理，表面粗糙度达到Ra1.6，保证被测件安装后与面板完全贴合，不会出现局部翘曲，装夹时可以通过压板或者直接螺栓锁紧的方式固定被测件，阵列孔的间距参考了通用电子、机电类产品的安装孔位设计，可覆盖多数中小型被测件的装夹需求，无需额外加工过渡转接板。

　　设计过程中首先需要核算整套夹具的固有频率，按照振动测试的通用要求，工装的一阶固有频率需要高于试验最高激励频率的2倍以上，避免测试过程中工装自身发生共振，因此在支撑立板的厚度选型、连接螺栓的规格选择上，都做了针对性的加强，比如支撑立板厚度不低于16mm，连接螺栓采用12.9级高强度内六角螺栓，定位销采用淬硬圆柱销，保证连接刚性。同时要控制工装的整体重量，在保证刚性的前提下，通过在支撑立板上加工减重槽、在安装面板上开避让窗口的方式，尽可能降低工装自重，减少振动台的无效载荷消耗，让更多推力可以作用在被测件上，保证振动加速度的控制精度。

　　在安装边界上，底部基板的外形尺寸控制在常见振动台的台面承载范围内，安装槽的位置避开了振动台台面的中心传感器安装孔，不会影响振动台自身的加速度传感器校准。倾斜角度的选择参考了多数车载、机载设备的实际安装倾角，固定倾角设置可以保证测试过程中角度不会因为振动载荷出现偏移，相比可调角度的铰链式夹具，这种固定焊接加螺栓锁紧的三角支撑结构刚性更强，更适合高加速度、宽频率范围的振动测试场景，不会出现铰接部位松动导致的测试异常。整套夹具的所有棱边都做了倒角处理，避免安装操作时划伤操作人员，外露的螺栓头都做了沉孔处理，不会在振动过程中勾挂测试线缆。在实际使用中，这类夹具可以直接固定在电磁振动台台面上，完成定频正弦振动、随机振动、冲击测试等多种环境力学试验项目，装夹操作便捷，重复安装精度高，不需要每次测试前重新调整角度，能够大幅提升测试准备环节的工作效率，同时稳定的结构可以保证测试数据的重复性和准确性，避免因为工装问题导致的测试返工。
