板料折弯成型冲压工装结构设计

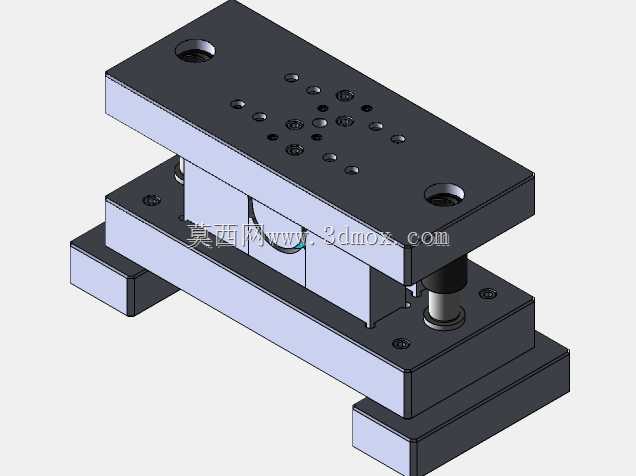

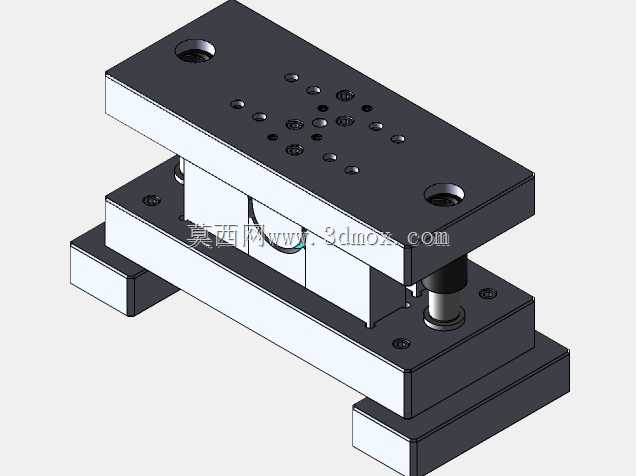

　　这套冷冲压成型工装主要面向薄板类金属零件的折弯工序，常见于五金零部件加工、钣金结构件生产的冲压车间场景，适配常规开式可倾压力机的安装接口，可直接挂载在对应吨位的冲床滑块与工作台面之间完成批量折弯作业。从结构布局来看，整套工装采用上下模分体式的模架导向结构，上模部分通过顶部的两个定位销孔与冲床滑块完成装夹定位，下模部分通过底座的安装槽与冲床工作台的T型槽配合完成固定，模架自带的独立导柱结构可以抵消冲床滑块本身的微小运动间隙，保证合模过程中上下模的对位精度控制在0.02mm以内，避免折弯过程中出现偏载啃模的问题。

　　在功能设计上，这套工装针对特定角度的折弯工序做了成型面的适配，上模的折弯凸模与下模的折弯凹模采用镶块式拼接结构，当成型面出现长期冲压磨损后，不需要更换整套模架，仅需拆卸对应的成型镶块进行修磨或者更换即可，大幅降低了工装的后期维护成本。上下模之间设置的限位柱可以精准控制合模深度，避免因为滑块下行超程导致的板料过压折伤，同时也能保证每一个批次的零件折弯角度一致性，不需要在批量生产过程中反复调整冲床的行程参数。

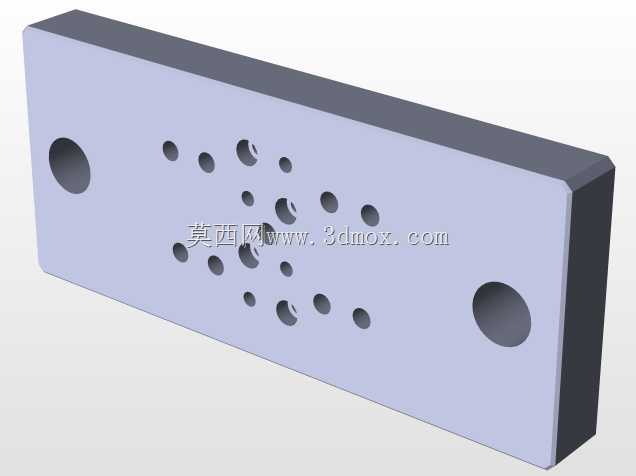

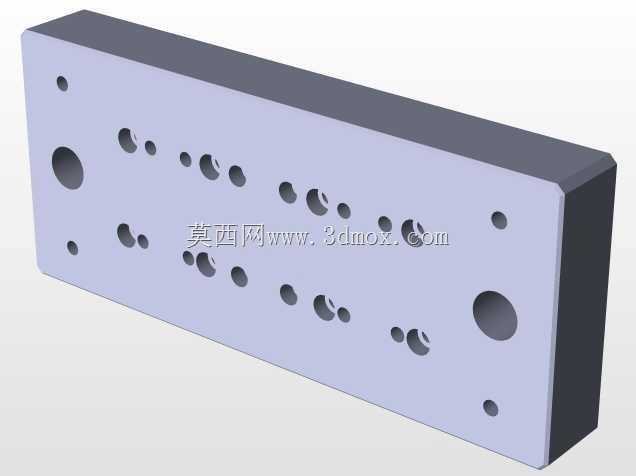

　　从安装边界来看，整套工装的闭合高度适配常规16吨到25吨开式冲床的安装参数，上模座的安装孔位间距符合通用模架的装夹标准，不需要额外加工转接板即可完成安装，下模座的底部设置有定位键槽，安装时可以快速与工作台的定位键配合，减少校模的辅助时间。模架的卸料结构采用内置弹性卸料设计，冲压完成上模回程时，卸料板可以在弹性元件的作用下将卡在凸模上的板料平稳推出，避免零件随上模带起出现变形，也不需要操作人员手动取件时额外清理卡料，提升单工序的作业效率。

　　在实际生产场景中，这类折弯工装多用于小型五金支架、电器安装固定片、小型结构连接件的折弯成型，相比通用折弯机的单工序手动折弯，采用这套冲压工装可以实现单次冲程完成一个折弯工序，单小时产能可以达到通用折弯机作业的4到6倍，同时成型角度的一致性远高于手动折弯作业，适合批量较大的定型零件生产。设计过程中针对板料折弯过程中的回弹问题，成型镶块的角度做了预补偿设计，根据常用的Q235、SPCC等冷轧钢板的回弹特性，将成型面的角度做了对应数值的修正，保证冲压完成后零件的最终折弯角度落在设计公差范围内，减少后续的校形工序。

　　整套结构的受力部件均采用合金工具钢材质做了对应的热处理，成型镶块的硬度控制在HRC58-62之间，模座部分采用45号钢调质处理，既保证了成型部位的耐磨性能，也保证了模架整体的结构刚性，在长期的冲压交变载荷作用下不会出现模架变形的问题。导柱导套配合面采用润滑油槽设计，日常维护时仅需定期加注冲压专用润滑油即可保证导向结构的顺畅运行，不需要复杂的保养流程。上下模的合模对位设置有初始导入倒角，首次安装校模时可以快速完成对位，避免硬合模导致的成型面磕碰损伤。
